TIA博途打印组态HMI画面的截屏的具体方法和步骤（仅限精智屏）

0.1
0.2
截屏系统函数，精智屏可以使用，不支持精简屏。

具体步骤可参考如下：

  1. 打开TIA Portal 工具栏“选项->设置”。
  2. “常规>打印设置”不要勾选"显示TAB顺序"。
    1
    3.打开需要打印的画面并且打开“项目->打印”菜单栏。

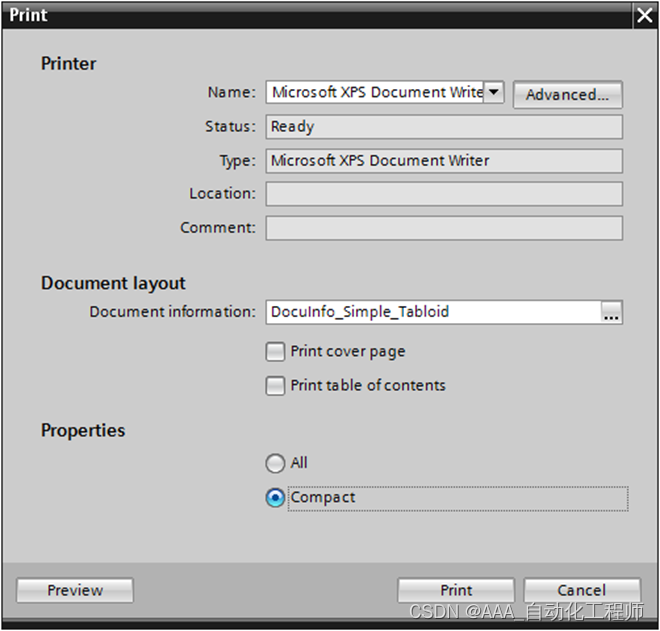

    4.选择打印机"Microsoft XPS Document Writer"然后点击 “Print” 按钮。
    2
    5.指定存储位置跟文件名。
    6.如果需要, 找到"组织 &
