G120变频器输入输出端子功能定义配置方法及示例

0.1
0.2

1. 数字量输入功能（适用机型：CU240B-2(DP)/CU240E-2(DP/PN)/CU250S-2(DP/PN)）

CU240B-2提供4路数字量输入，CU240E-2提供6路数字量输入，CU250S-2提供11路数字量输入和4路可作为输入/输出的数字量端子。在有必要时，也可以将模拟量输入AI作为数字量输入使用。

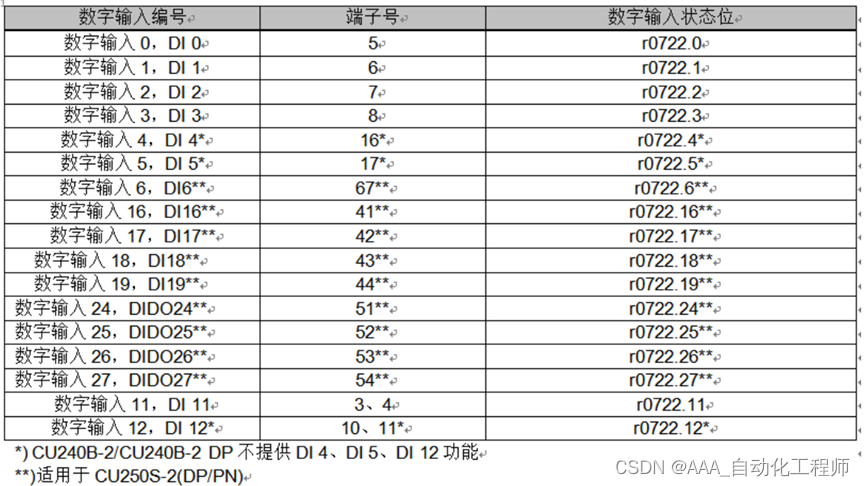

下表中列出DI所对应的状态位：
1

举例： 把数字输入3作为故障复位功能，则设置P2103=
