二、三层转发原理（多例详解，图文相结合说明ping过程）

※ 首先要了解

① 源主机在发起通信之前，会将自己的IP与目的主机的IP进行比较，如果两者位于同一网段（用网络掩码计算后具有相同的网络号），那么源主机发送arp请求广播报，请求目的主机的mac地址，在收到目的主机的ARP应答后获得对方的物理层（MAC）地址，然后用对方MAC作为报文的目的MAC进行报文发送。位于同一VLAN（网段）中的主机互访时属于这种情况，这时用于互连的交换机作二层交换转发；

② 当源主机判断目的主机与自己位于不同网段时，它会通过网关（Gateway）来递交报文，即发送ARP请求来获取网关IP地址对应的MAC，在得到网关的ARP应答后，用网关MAC作为报文的目的MAC进行报文发送。



注：

对位于同一子网，即同一网段（不需要经过路由，所以是二层转发）；

而对于位于不同子网，即不同的网段（必须经过路由器，所以该数据报文先经过三层路由转发）



那三层转发和二层转发有什么区别呢？
1.数据转发依靠的关键字不同，二层转发主要依靠MAC地址，而三层转发主要依靠IP地址。
2.数据交换的范围不同，二层交换指在同一网段内的通信，三层交换指跨网段的通信。
3.在三层转发的过程中，还要进行二层的封装。也就是说，在三层转发过程中二层帧头中的（源、目的）MAC地址是要改变的。但是IP数据报中的源IP和目的IP地址是不会改变的


下面主要以三层转发为例，做一个详细的说明和梳理。

1. 概述

如图1所示，交换机Router，SW1，SW2的所有表项为空，Host 1要ping Host 2，即Host 1要给Host 2发送ICMP echo请求，Host 2收到请求之后，发现是请求自己的IP地址，会回复ICMP echo应答报文。

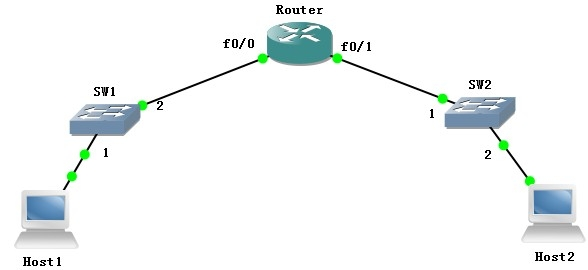

                                                                                     图1 网络拓扑图

Host 1的IP地址为1.1.1.1/24，默认网关为1.1.1.254，MAC地址为ca02.1a14.0000；

Host 2的IP地址为2.2.2.2/24，默认网关为2.2.2.254，MAC地址为ca03.1a14.0000；

Router的fa0/0口的IP地址为1.1.1.254/24，MAC地址为ca06.1b2c.0008；

Router的fa0/1口的IP地址为2.2.2.254/24，MAC地址为ca06.1b2c.0006。

注：由此可以看出路由器可以具有多个ip地址和多个mac地址；

       并且主机的网关一般来说就是与路由器相连的端口的ip；



2. 三层转发的整个过程

2.1 Host 1的ARP请求

Host 1将ICMP echo请求报文，封装到源IP地址为1.1.1.1，目的IP地址为2.2.2.1的IP报文中。然后查询Host1的路由表，准备将报文发送给Host 1的默认网关1.1.1.254。由于Host 1没有其默认网关的MAC地址，因此Host 1会将该报文存到内存，先发送ARP请求来获取MAC地址。

Host 1将源物理地址为ca02.1a14.0000，源协议地址为1.1.1.1，目的物理地址填充00:00:00:00:00:00，目的协议地址为1.1.1.254的ARP请求，封装在源MAC地址为ca02.1a14.0000，目的MAC地址为ffff.ffff.ffff的以太网帧发出，如图2所示。



                                                                                           图2 ARP请求

2.2 SW1学习MAC地址

Sw1收到该帧广播，同时将ca02.1a14.0000与自身的1端口关联起来，加入到交换机的MAC地址表中。

2.3 Router的ARP应答

Router收到这个帧之后，去掉二层封装，查看到ARP请求中的目的协议地址为fa0/0口地址，会发送  响应物理地址为ca06.1b2c.0008，响应  协议地址为1.1.1.254，目的MAC地址ca02.1a14.0000，目的IP地址1.1.1.1的ARP应答，封装在源MAC地址为ca06.1b2c.0008，目的MAC地址为ca02.1a14.0000的以太网帧中发出，如图3所示。



                                                                                              图3 ARP应答

同时Router也会将物理地址ca02.1a14.0000与IP地址1.1.1.1存入到自己的ARP表中，如图4所示。



                                                                                图4 Router的ARP表

2.4 SW1学习MAC地址

Sw1收到帧之后，查询MAC地址表，将帧从1口发出，同时将ca06.1b2c.0008地址与2口关联，加入到MAC地址表中。

2.5 ICMP echo请求

Host 1收到Router发送的ARP应答之后，会将物理地址ca06.1b2c.0008与IP地址1.1.1.254存入到自己的ARP表中，如图5所示。



                                                                                 图5 Host 1的ARP表

Host 1会调出ICMP echo请求，封装成源MAC地址为ca02.1a14.0000，目的MAC地址为ca06.1b2c.0008的数据帧（注意此处的目的MAC设成了路由器的 fa0/0口的MAC），发送给Router，如图6所示。



                                                                                   图6 ICMP echo请求

Router的fa0/0收到该报文，查找本地路由表，判断目的IP是否和自己IP处于同一网络，发现Host 2的IP和自己接口fa0/1的IP为同一网段，则Router会将该报文从fa0/1发送给Host 2。但由于Router的fa0/1口没有2.2.2.2的MAC地址，只能先进行ARP请求。

2.6 Router的ARP请求

Router会将源物理地址为ca06.1b2c.0006，源协议地址为2.2.2.254，目的物理地址填充全0，目的IP地址为2.2.2.2的ARP请求，封装在源MAC地址为ca06.1b2c.0006，目的MAC地址为ffff.ffff.ffff的以太网帧从fa0/1口广播出去。

2.7 SW2学习MAC地址

Sw2收到该帧之后会将该帧广播，同时将ca06.1b2c.0006与1口关联，加入到MAC地址表。

2.8 Host 2的ARP应答

Host 2收到ARP请求之后，会将响应MAC地址ca03.1a14.0000，响应IP地址2.2.2.2，目的MAC地址ca06.1b2c.0006，目的IP地址2.2.2.254的ARP应答，封装在源MAC地址为ca03.1a14.0000，目的MAC地址为ca06.1b2c.0006的以太网帧中发出。同时也将物理地址ca06.1b2c.0006与IP地址2.2.2.254关联起来，存入到自己ARP表中。

2.9 SW2学习MAC地址

Sw2收到帧之后，查询MAC地址表，将帧从2发出，同时将ca03.1a14.0000地址与1口关联，加入到MAC地址表中。

Router获到Host 2给他的ARP响应之后，会将物理地址ca03.1a14.0000与IP地址2.2.2.2关联，并且加入到ARP表中。这时，Router将刚才的ICMP echo报文转发给Host 2。

2.10 ICMP echo应答

Host 2收到由Host 1发送的ICMP echo请求之后，会将ICMPecho应答封装在源IP地为2.2.2.1，目的IP地址为1.1.1.1的IP报文中，发送给Host 1。

Host 1收到Host 2发送的ICMP echo应答，此次ping的过程结束，如图7所示。



                                                                              图7 ICMP echo应答





再上一个简洁点的例子

三层转发举例



PC1准备向PC2发送数据包

(1) PC1检查报文的目的IP地址，发现和自己不在同一网段，则需要进行三层转发，通过网关转发报文信息；

(2) PC1检查自己的ARP表，发现网关的MAC地址不在自己的ARP表里；

PC1向Router发起arp请求(目的是获取网关的mac地址)

(3) PC1——>Router（网关）发出ARP请求报文；

(4) Router将PC1的MAC地址学习到自己的ARP表，
(5) Router（网关）——>PC1发出ARP应答报文；

(6) PC1学习到Router（网关）的mac地址，发出报文，此时源ip、目的ip不变，目的mac为Router（网关）的mac

(7) PC1——> Router（网关）发出报文。

(8) Router（网关）收到报文，发现是三层报文（原因是报文的目的mac是路由器自己的mac了,而二层转发根本就不需要经过路由器）
(9) Router（网关）检查自己的路由表（FIB），发现目的ip在自己的直连网段

(10)Router检查自己的arp表，如果发现有与目的ip对应的mac地址则直接封装报文（目的ip、源ip不变，目的mac为查arp表所得mac）发送给PC2

(11) 如果查ARP表没有得到与目的ip对应MAC，则重复（3）发arp请求

(12) PC2收到ARP广播报文，发现目的IP是自己的IP，于是给Router发送ARP应答报文。报文中会附上自己的mac地址。

(13) Router收到应答报文后，目的mac改为PC2的mac，然后向PC2发送数据帧。

(14) PC2向Router发送报文

(15) Router收到报文后，向PC1转发报文
