雅特力AT32F421更改系统时钟方法步骤

dxaws123456

已于 2023-07-25 14:50:11 修改

阅读量1.4k

点赞数 1

分类专栏： AT32F 文章标签： c#

于 2023-07-25 14:47:32 首次发布

本文链接：https://blog.csdn.net/dxaws123456/article/details/131917206

版权

AT32F 专栏收录该内容

1 篇文章

订阅专栏

一、用 AT32_Work_Bench 工具成生系统时钟代码，如下图：

二、在生成的代码中找到at32f421_wk_config.c文件，复制 wk_system_clock_config时钟函数到工程项目代替原来的时钟函数，我原来的工程不是AT32_Work_Bench 工具成生的，我只要这个时钟配置函数...

三、把函数名改一下，改成void system_clock_config(void) ，如上图已经改好了的。

四、在工程项目中找到at32F421_conf.h文件，在文件中找到下面这行代码，这行代码是更改外部晶振频率的，按你的晶振频率更改，晶振频率相同就不用改了。8000000代表8M。

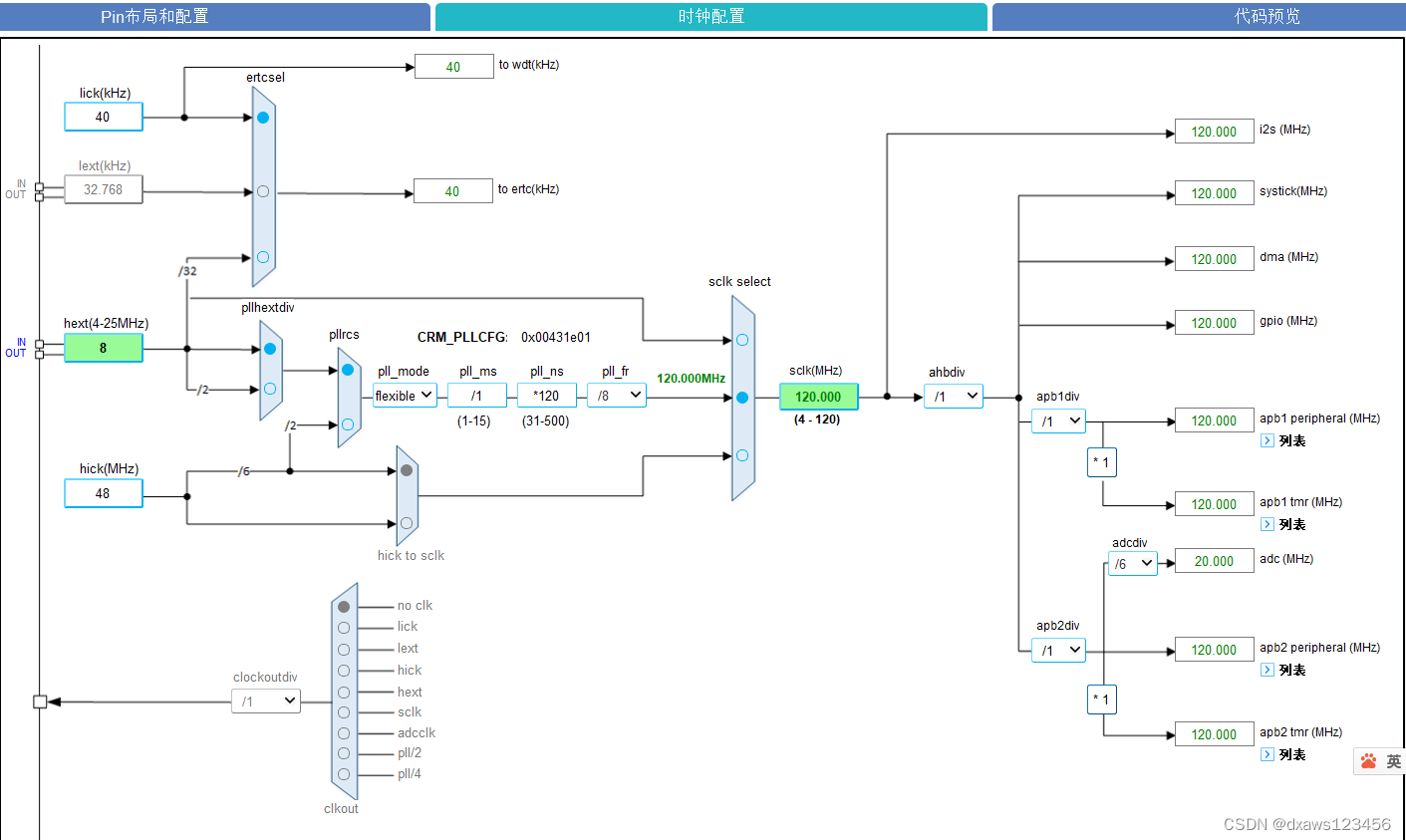

一、用 AT32_Work_Bench 工具成生系统时钟代码，如下图：

二、在生成的代码中找到at32f421_wk_config.c文件，复制 wk_system_clock_config时钟函数到工程项目代替原来的时钟函数，我原来的工程不是AT32_Work_Bench 工具成生的，我只要这个时钟配置函数...

void system_clock_config(void) //  wk_system_clock_config
{
  /* reset crm */
  crm_reset();

  /* config flash psr register */
  flash_psr_set(FLASH_WAIT_CYCLE_3);

  /* enable lick */
  crm_clock_source_enable(CRM_CLOCK_SOURCE_LICK, TRUE);

  /* wait till lick is ready */
  while(crm_flag_get(CRM_LICK_STABLE_FLAG) != SET)
  {
  }

  /* enable hext */
  crm_clock_source_enable(CRM_CLOCK_SOURCE_HEXT, TRUE);

  /* wait till hext is ready */
  while(crm_hext_stable_wait() == ERROR)
  {
  }

  /* enable hick */
  crm_clock_source_enable(CRM_CLOCK_SOURCE_HICK, TRUE);

  /* wait till hick is ready */
  while(crm_flag_get(CRM_HICK_STABLE_FLAG) != SET)
  {
  }

  /* config pll clock resource */
  crm_pll_config2(CRM_PLL_SOURCE_HEXT, 120, 1, CRM_PLL_FR_8);

  /* enable pll */
  crm_clock_source_enable(CRM_CLOCK_SOURCE_PLL, TRUE);

  /* wait till pll is ready */
  while(crm_flag_get(CRM_PLL_STABLE_FLAG) != SET)
  {
  }

  /* config ahbclk */
  crm_ahb_div_set(CRM_AHB_DIV_1);

  /* config apb2clk */
  crm_apb2_div_set(CRM_APB2_DIV_1);

  /* config apb1clk */
  crm_apb1_div_set(CRM_APB1_DIV_1);

  /* enable auto step mode */
  crm_auto_step_mode_enable(TRUE);

  /* select pll as system clock source */
  crm_sysclk_switch(CRM_SCLK_PLL);

  /* wait till pll is used as system clock source */
  while(crm_sysclk_switch_status_get() != CRM_SCLK_PLL)
  {
  }

  /* disable auto step mode */
  crm_auto_step_mode_enable(FALSE);

  /* update system_core_clock global variable */
  system_core_clock_update();
}

三、把函数名改一下，改成void system_clock_config(void) ，如上图已经改好了的。

四、在工程项目中找到at32F421_conf.h文件，在文件中找到下面这行代码，这行代码是更改外部晶振频率的，按你的晶振频率更改，晶振频率相同就不用改了。8000000代表8M。

#define HEXT_VALUE         ((uint32_t)8000000)

本文到此结束，请点赞收藏！！！
