FP6291 是一种电流模式（CC 模式）升压 DC-DC 转换器，其PWM 电路内置 0.2Ω MOSFET 使这种转换器具有很好的功率效率，可以搭配 3.3uH 小型贴片电感，减少成品体 积，0.6V 精准的参考电压和内部软启动功能可以减少涌流，内置过温保护，关断保护， 欠压保护，过流保护，并可以通过外接电阻调整最大输入电流值（0.5A～2.5A）
封装：SOT23-6
应用：移动电源，蓝牙音箱，便携式设备等
特征： 1.输入电压 2.6V~5.5V
2. 12V 的输出电压可调
3.内置 0.2Ω，2.5A，16VMOS 管
4.最大输出功率 5W
5.PWM 固定频率:1.0MHz.
6.反馈电压及精度：0.6V（±2%）.
7.静态功耗关断电流：0.1uA
8.过温保护
9. 可调式过电流保护：0.5A-2.5A

注：此产品最大功率可达 5w，如单节锂电池 3~4.2V，可应用为：5V1A， 9V550mA，12V400mA
VX：13600169521

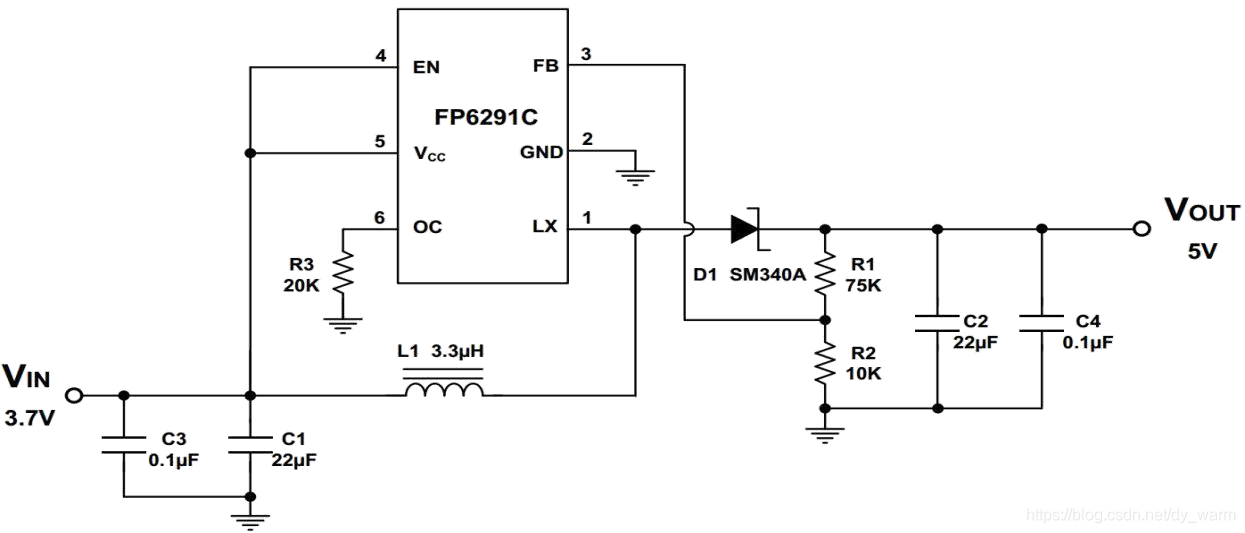

在这里插入图片描述
