IRIG-B编码

IRIG-B码是时间系统中的一种常用串行传输方式，较并行传输方式其物理连续简单、传输距离远，接口标准化，国际通用。 IRIG-B码又包括两种方式：B(DC)码和B(AC)码，（DC为数字信号，AC为模拟的调制过的正弦信号） B(AC)码可以使用标准语音带宽（0.3kHz～3.4kHz）信道传输，传输距离更远，传输精度有一定损失，可满足不同应用要求。

一、IRIG串行时间码格式简介简介：

IRIG-B是每秒一帧的串行时间码，每个码元总宽度为10ms，一个时帧周期包括100个码元，为脉宽编码。每个码元又有3种码型：二进制0、1和位置标识符。分成3字段编码：第1字段为年时间（年、天、时、分、秒），第2字段为控制功能函数字段，第3字段为直接用二进制秒符号表示的一天中的时间信息，每24小时循环1次。码元的"准时"参考点是其脉冲前沿，时帧的参考标志由一个位置识别标志和相邻的参考码元组成，其脉宽均为8ms；每10个码元有一个位置识别标志，因此1秒内共10个位置识别标志，即：P1，P2，P3，…，P9，P0，它们均为8ms脉宽；PR为帧参考点；二进制"1"和"0"的脉宽分别为5ms和2ms。

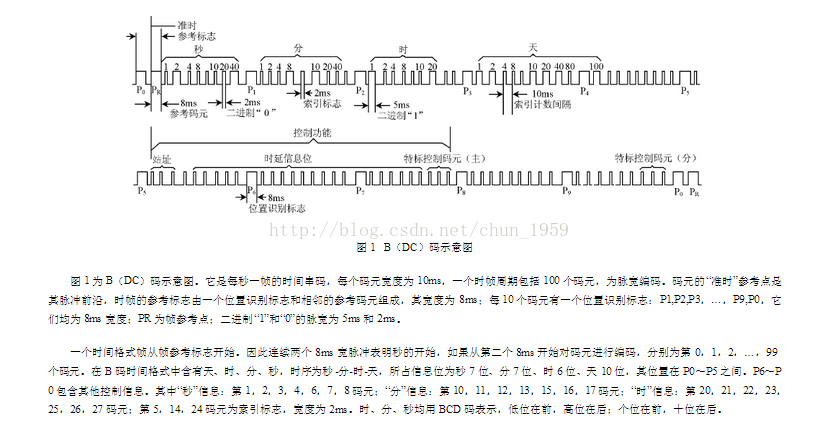

二、IRIG-B编码示意图：

帧结构：起始标志、秒（个位）、分隔标志、秒（十位）、基准标志、分（个位）、分隔标、分（十位）、基准标志、时（个位）、分隔标志、时（十位）、基准标志、自当年元旦开始的天（个位）、分隔标志、天（十位）、基准标志、天（百位）（前面各数均为BCD码）、7个控制码（在特殊使用场合定义）、自当天0时整开始的秒数（为纯二进制整数）、结束标志。

  码元识别

    码元：时间格式里的每个脉冲称为码元。码元的“准时”（On Time）参考点是其脉冲前沿，码元的重复速率称为码元速率。B码的码元速率为100pps。

    索引计数：每个码元对应一个索引计数。两个相邻码元前沿之间的时间间隔为索引计数间隔，B码的索引计数间隔为10ms。索引计数在帧参考点处以“0”开始，以后每隔一个索引计数间隔增加1，直至这帧结束。B码每帧的索引计数间隔为100个，索引计数数字从0～99，直至这帧结束。

    位置识别标志：位置识别标志的宽度是对应时码的索引计数间隔的0.8，B码为8ms。位置识别标志P₀的前沿在帧参考点（即P_R）前一个索引计数间隔处，以后每十个码元有一个位置识别标志，分别为P₁、P₂……，P₉位置识别标志的重复速率为码元速率的十分之一。B码为10pps。

    码字：所有的时间格式都是脉宽码。二进制“1”和“0”的脉宽分别为索引计数间隔的0.5和02。B码的二进制“1”和“0”的脉宽分别为5ms和2ms。

    参考标志：时帧的参考标志是由一个位置识别标志（P₀）和相邻的参考码元（P_R）组成。参考码元的宽度为对应时码索引计数间隔的0.8。B码为8ms。时帧的“准时”参考点是参考码元的前沿。

    时帧：一个时间格式帧参考标志开始。由两个相邻帧参考标志间的所有码元组成。时帧的重复速率为时帧速率，其周期为时帧周期。B码的时帧速率为1个/秒，时帧周期为1秒。



它是每秒一帧，每个码元宽度是10ms，一个时帧周期包含100个码元。

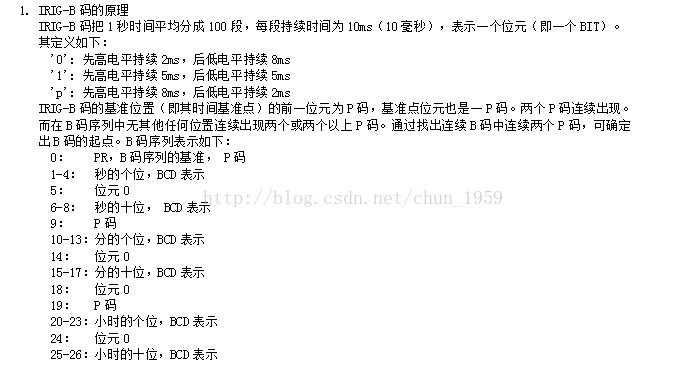

一个时间格式帧从帧查考标志开始，因此连续两个8ms宽脉冲表示秒的开始，如果从第二个8ms开始对码元进行编码，分别为第0,1,2，...99个码元，在B码时间格式中含有天，时分秒。时序为秒-分-时-天。所占用的信息位分别为秒7位，分7位，时6位，天10位。位置在P0~P5之间。P6~P0包含其他控制信息。

秒： 第 1,2,3,4,6,7,8码元；

分：第10,11,12,13,15,16,17码元；

时：第20,21,22,23,25,26,27码元；

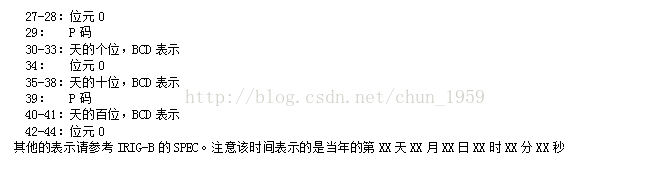

索引标志：第5,14,24、34码元。

TOD时间：使用80、81、82、83、84、85、86、87、88、90、91、92、93、94、95、96、97共17个码元



 三、B码解码器设计方案（软件设计方法）

    对B码进行解码就是将B 码中所包含的时、分、秒信息提取出来，转换成计算机能够识别的形式。解码的关键在于检测B 码中各个码元的高电平宽度，首先要检测连续两个8ms 宽的码元出现的位置，然后再检测随后的30 个码元脉冲宽度，以确定时、分、秒。

    检测高电平宽度：将B码送入单片机的INT0 端，在INT0 引脚由低电平变为高电平时，启动单片机的内部定时器T0，开始计数：在INT0 引脚由高变低时(即下降沿)，触发INT0 中断，读取计数器的值，脉冲宽度等于计数值乘以计数周期。



前言：最近我在学习IRIG-B码对时时一直对这个对时转换存在一些疑问，几乎在网上搜遍了资料也没有一个清晰的解答，最终直接使用一台时钟服务器、一台精准时间测试仪，进行IRIG-B测试，查看编码译码内容才对IRIG-B对时解析有了进一步地了解；接下来我针对我学习和动手操作后的理解，详细地讲一下IRIG-B码的解析过程。（若有不对的地方，欢迎指出，共同进步）

        前奏：

        首先了解下B码对时的定义：IRIG-B格式,简称B码，是将时间同步信号和秒、分、时、天等时间码信息加载到频率为1kHz的信号载体中。GPS系统接受卫星时间信号,输出IRIG- B时间码序列,变电站智能设备可以挂在统一的对时总线上进行时间同步。

        B码信号是每秒一帧的时间串码,一帧串码中包含100个码元，频率为1kHz，故每个码元占用10ms时间，其基本的码元是“0”码元、“1”码元和“P”码元。码元“0”和“1”对应的脉冲宽度为2ms和5ms,“P”码元是位置码元,对应的脉冲宽度为 8 ms,B码信息的基本码元的示意图如图所示。

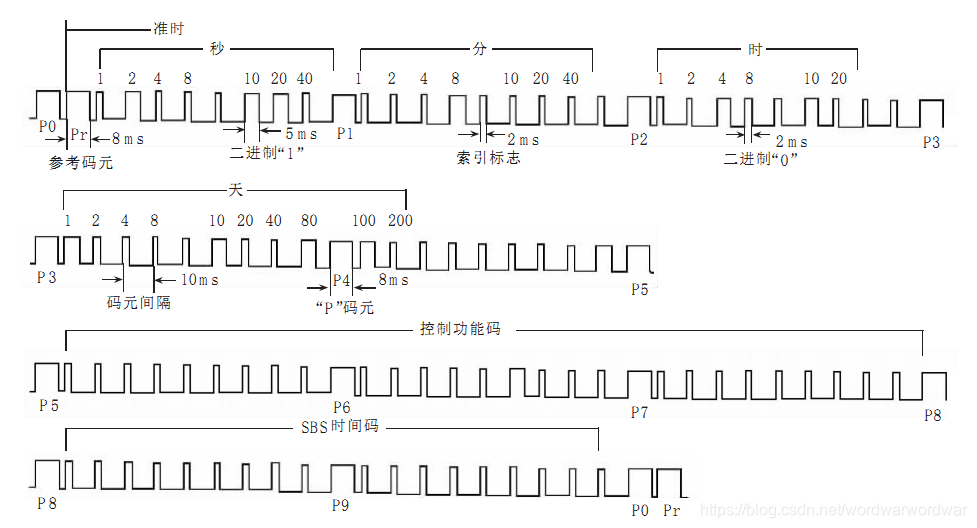

        每秒一帧的 B 码脉冲序列结构示意图见图。连续两个“P”码元表明整秒的开始, 第二个“P”码元的脉冲前沿是“准时”参考点,定义其为“Pr”。每10个码元有一个位置码元, 共有10个,定义其为 P1,P2, …, P9, P0。B码时间格式的时序为秒-分-时-天，所占信息位为秒7位、分7位、时6位、天10位,其位置在P0～P5之间。若从“Pr”开始对码元进行编号,分别定义为第0,1,2,…,99码元,则“秒”信息位于第1,2,3,4,6,7,8码元,“分”信息位于第10,11,12,13,15,16,17码元,“时”信息位于第20,21,22,23,25,26码元,“天” 信息位于第30,31,32,33,35,36,37,38,40,41码元。天、时、分、秒用BCD码表示,低位在前，高位在后，个位在前,十位在后,个位和十位间有一个脉冲宽度为 2 ms的索引标志码元。控制功能码位于P5～P8之间。从 P8 码元开始是SBS时间码,SBS时间码是直接用二进制的秒信号表示一天时间的时间编码方法,共 17位二进制信号,每天重复。

        以上是我在学习时搜集到的资料，学习到这里我产生了两个疑问：①B码里有天时分秒的表示，能表示出为当年的第几天第几小时第几分第几秒，但是这个年份在哪里表示出来了呢？②这个时间信息BCD码低前高后是什么意思？

        最终继续查资料时在一个ZH大佬那里看到了另一种解析，其中讲述了年个位和年十位的表示。怀着这个疑问，我直接使用了一台时钟服务器、一台精准时间测试仪，进行IRIG-B测试，查看编码译码内容，看完后豁然开朗。

        正文：

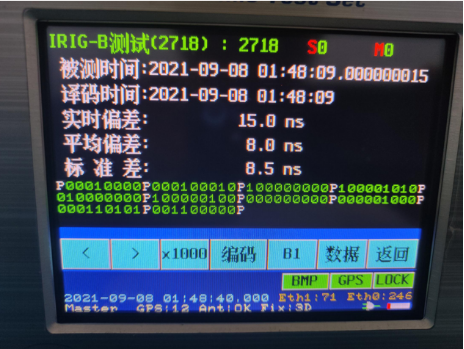

        直接贴图，内容为使用精准时间测试仪作IRIG-B测试时的编码和译码图：

         以该段B码为例进行解析：

P00010000P000100010P

100000000P100001010P

010000000P100000100P

000000000P000001000P

000110101P001100000P

        秒个位：0001，低前高后（通常为8421BCD码，此处可理解为1248BCD码），为8；

        秒十位：000，为0；

        分个位：0001，为8；

        分十位：001，为4；

        时个位：1000，为1；

        时十位：00，为0；

        天个位：1000，为1；

        天十位：1010，为5；

        天百位：01，为2；

        年个位（位置在P50-P53）：1000，为1；

        年十位（位置在P55-P58）：0100，为2

        则该B码对时为21年第251天01时48分08秒，则为21年09月08日01:48:08（这个其中我还有个疑惑，关于年份的百位和千位是在哪里表示的，如何断定是2021年而不是1921年的呢，有大神知道的请指点一下，谢谢）

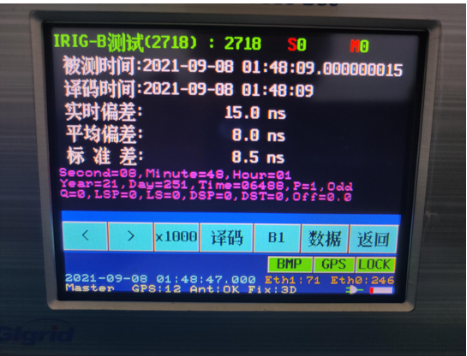

        通过精准时间测试仪译码可以看出Second、Minute、Hour、Year、Day字段已全部对上了，另外Time字段是表示的一天中的秒数，B码位置在P80-P88（低9位）、P90-P98（高9位），P80-P88为000110101，P90-P98为001100000，低前高后，拼接逆序后为1100101011000（二进制）转换成十进制为：6488，也对应上了，其他字段不作赘述。

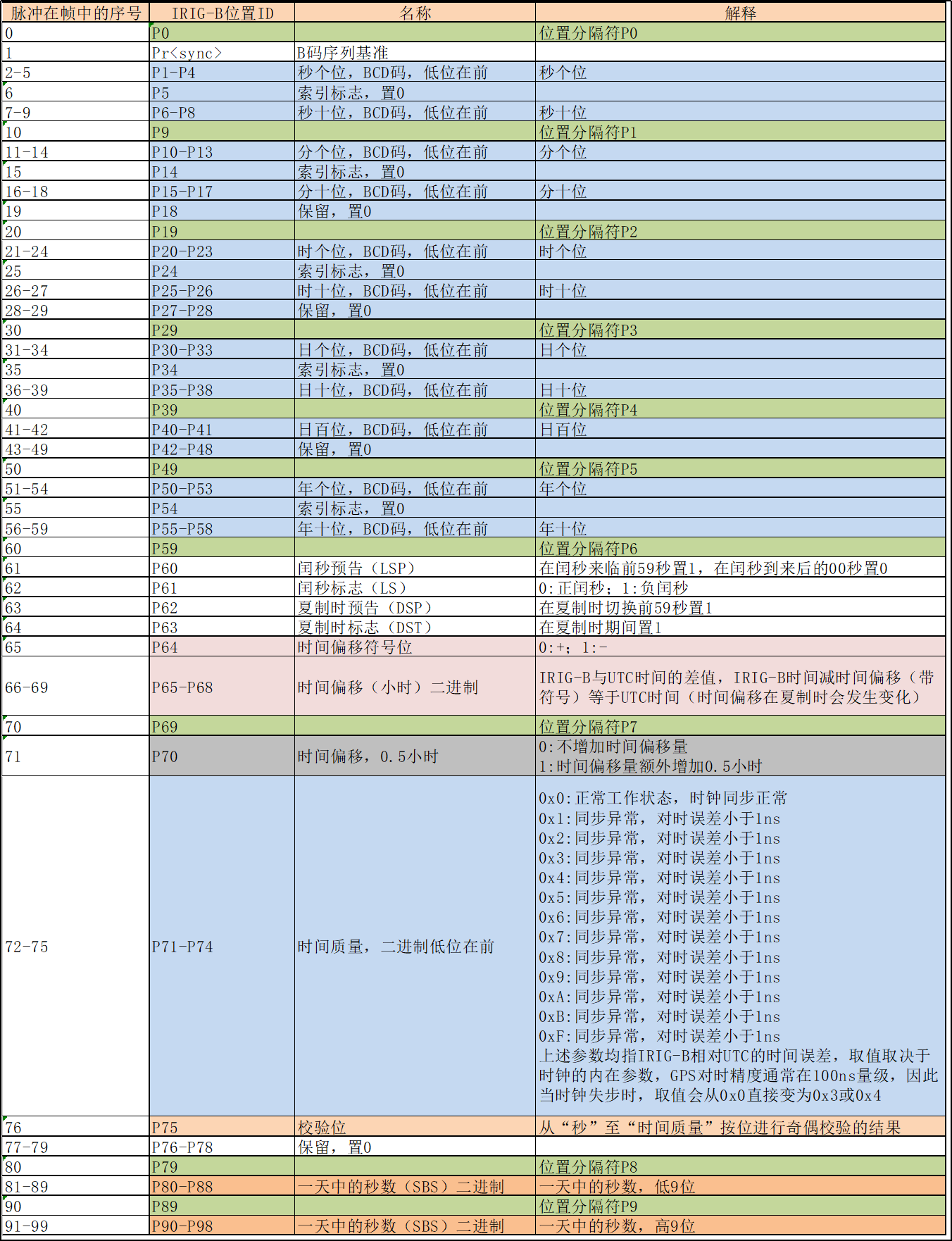

        至此，我所理解的B码对时解析全部完成，关于年份的百位和千位的问题待更专业的人来回答。结合ZH大佬总结的一张B码解析对照表，我重新整理了下内容贴在下面，给各位作参考。
