IRIG-B的编码和实现

IRIG-B码是授时信号的一种，可以通过在一根信号上的编码实现准确的时间信息传递。IRIG的标准文档可以从这里下载。
https://download.csdn.net/download/yanceylu/88605750?spm=1001.2014.3001.5503

IRIG-B的bit

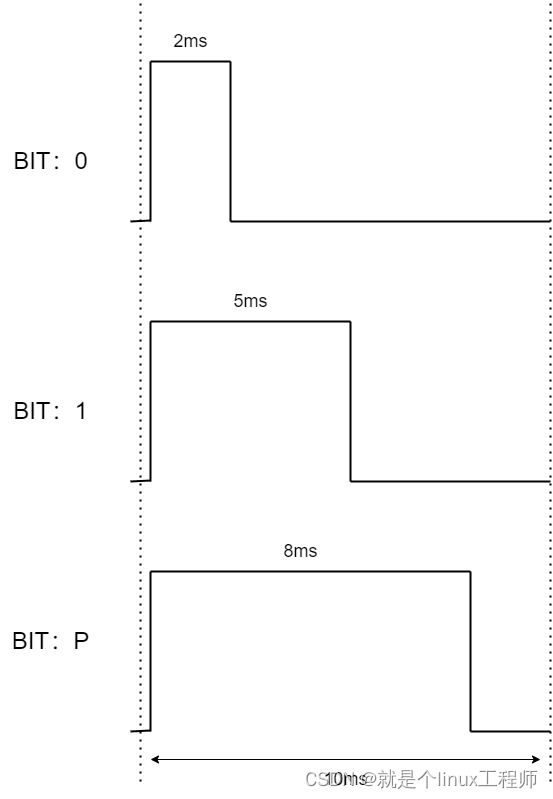

IRIG-B的编码每10ms是1个bit，每秒有100个bit。有如下4种类型的bit，是以脉冲的宽度来区分的。

• 脉冲宽度2ms的bit：代表0，或索引标识
• 脉冲宽度5ms的bit：代表1
• 脉冲宽度8ms的bit：代表位置标识P

IRIG-B的帧

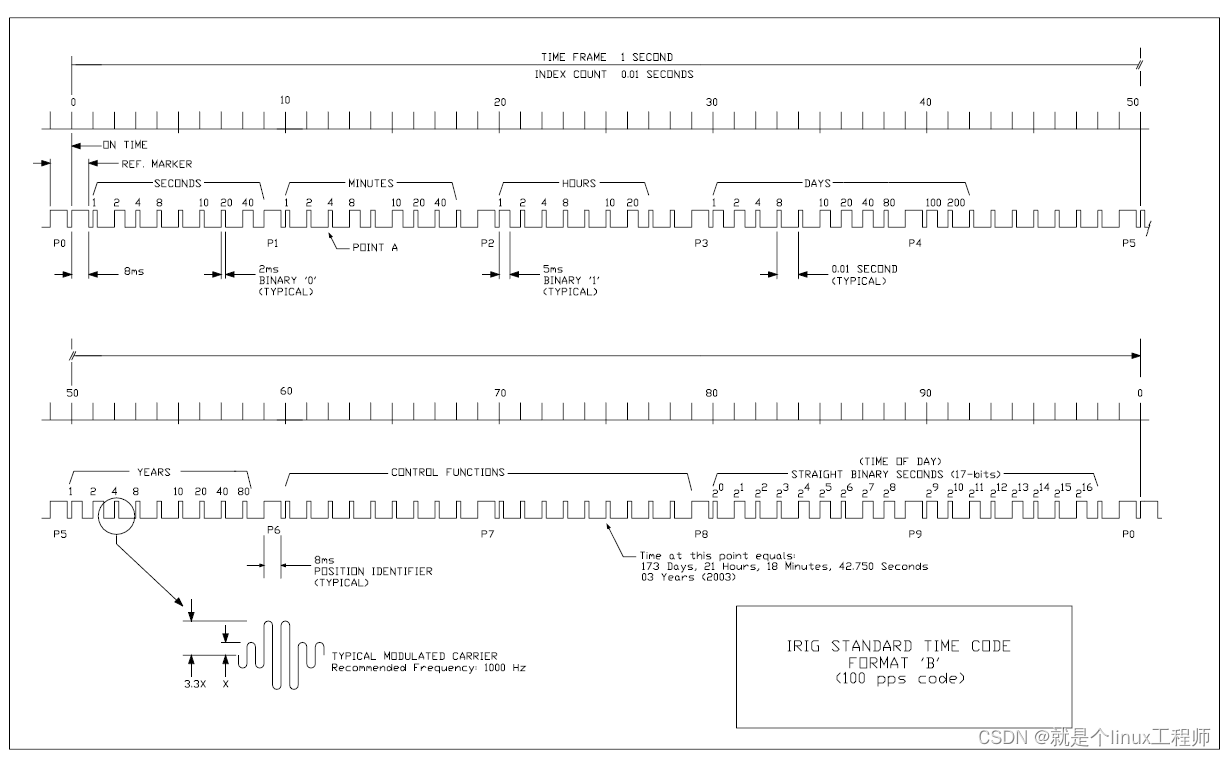

IRIG-B每秒发送1帧的时间信息，每10ms是1个bit，一共100个bit。

• 在起始的时候，连续发出2个8ms宽度的脉冲，为P0和Pr，Pr的上升沿对齐整秒时刻。
• 从P0，P1直到P9，每10个bit即每100ms出现一次。
• 时间信息秒，分，小时，天，年是以BCD码的形式表示。
• 控制功能为自定义
• time of day以二进制的秒数表示。


IRIG-B帧的内容

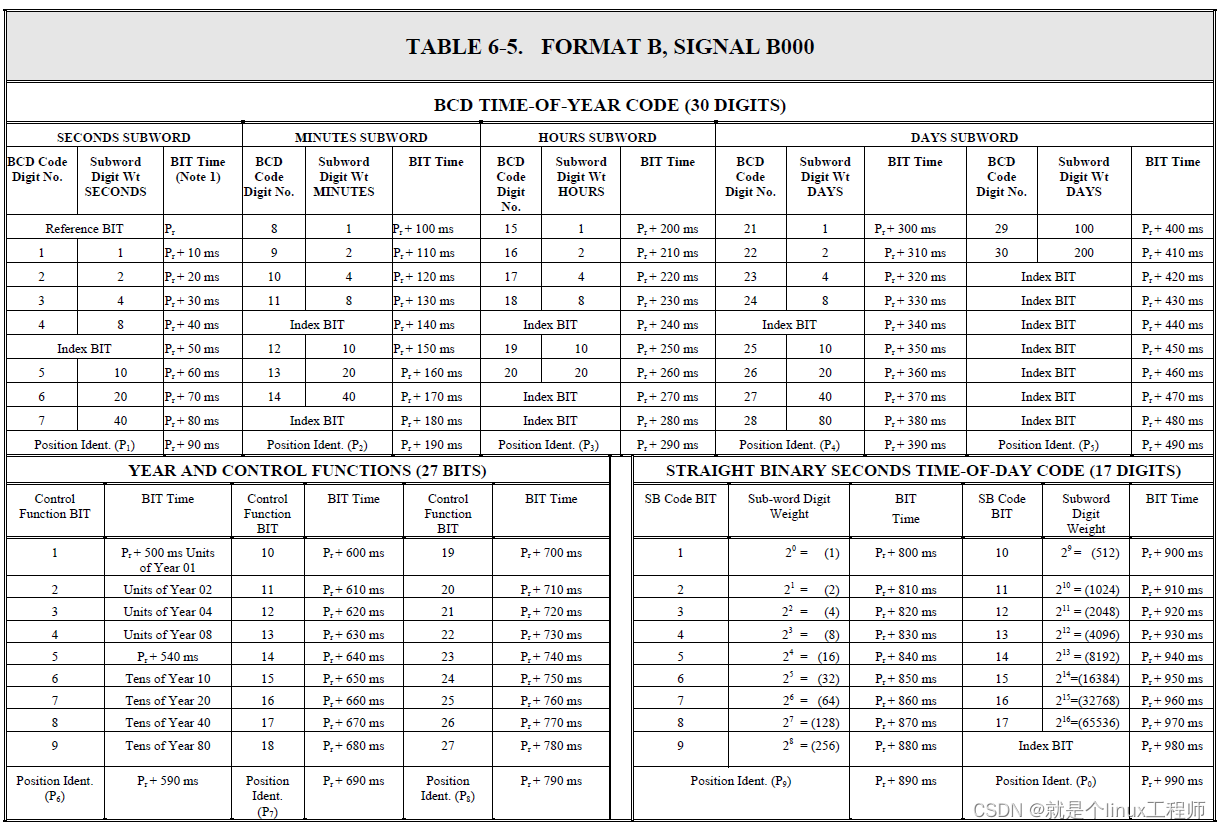

IRIG-B帧的100个bit的定义如下。

IRIG-B的编码模块

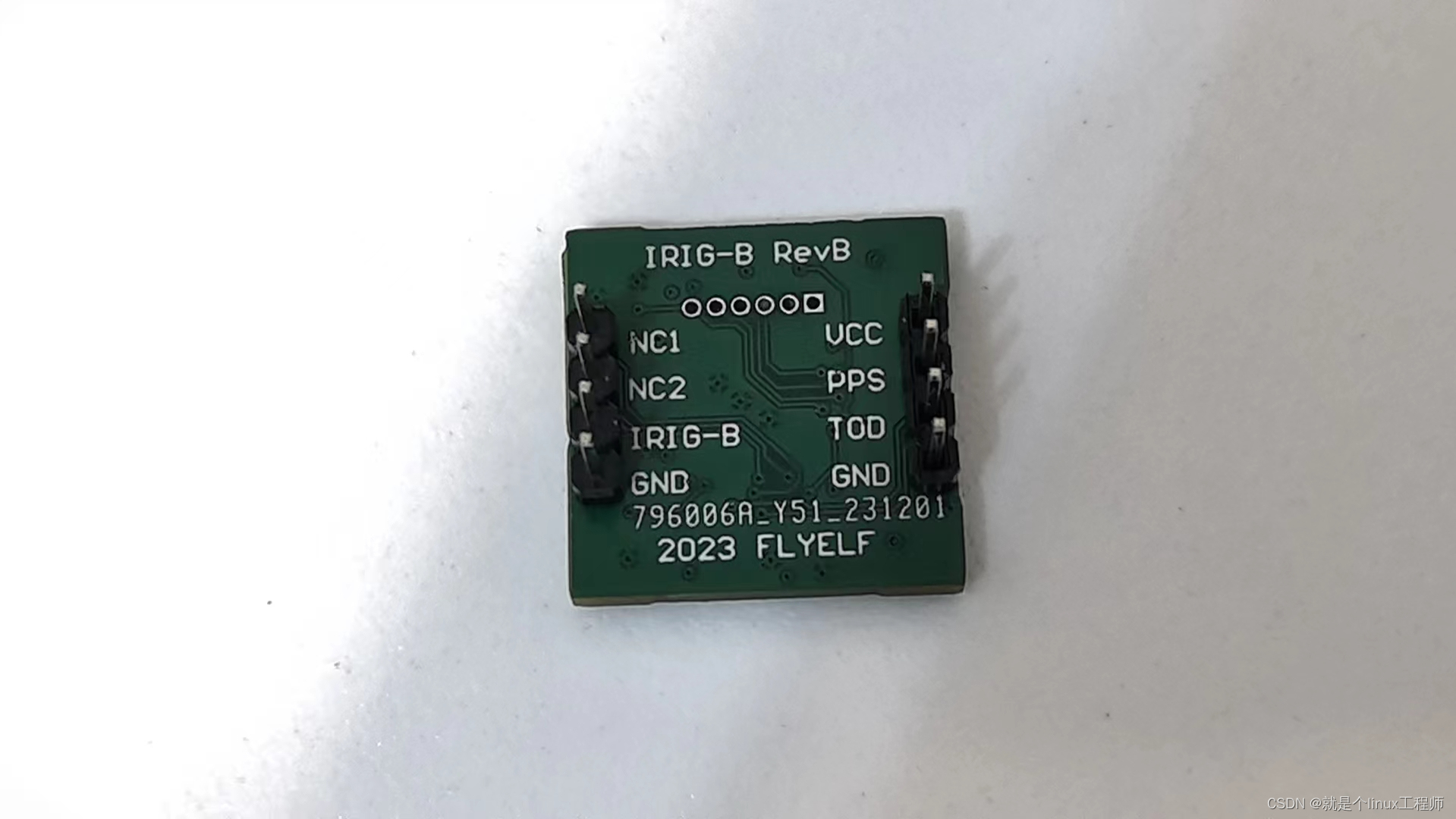

我司的IRIG-B编码模块产品能生成IRIG-B码信号，其输入时间源是PPS+TOD信号，可以来自GPS/北斗接收机。

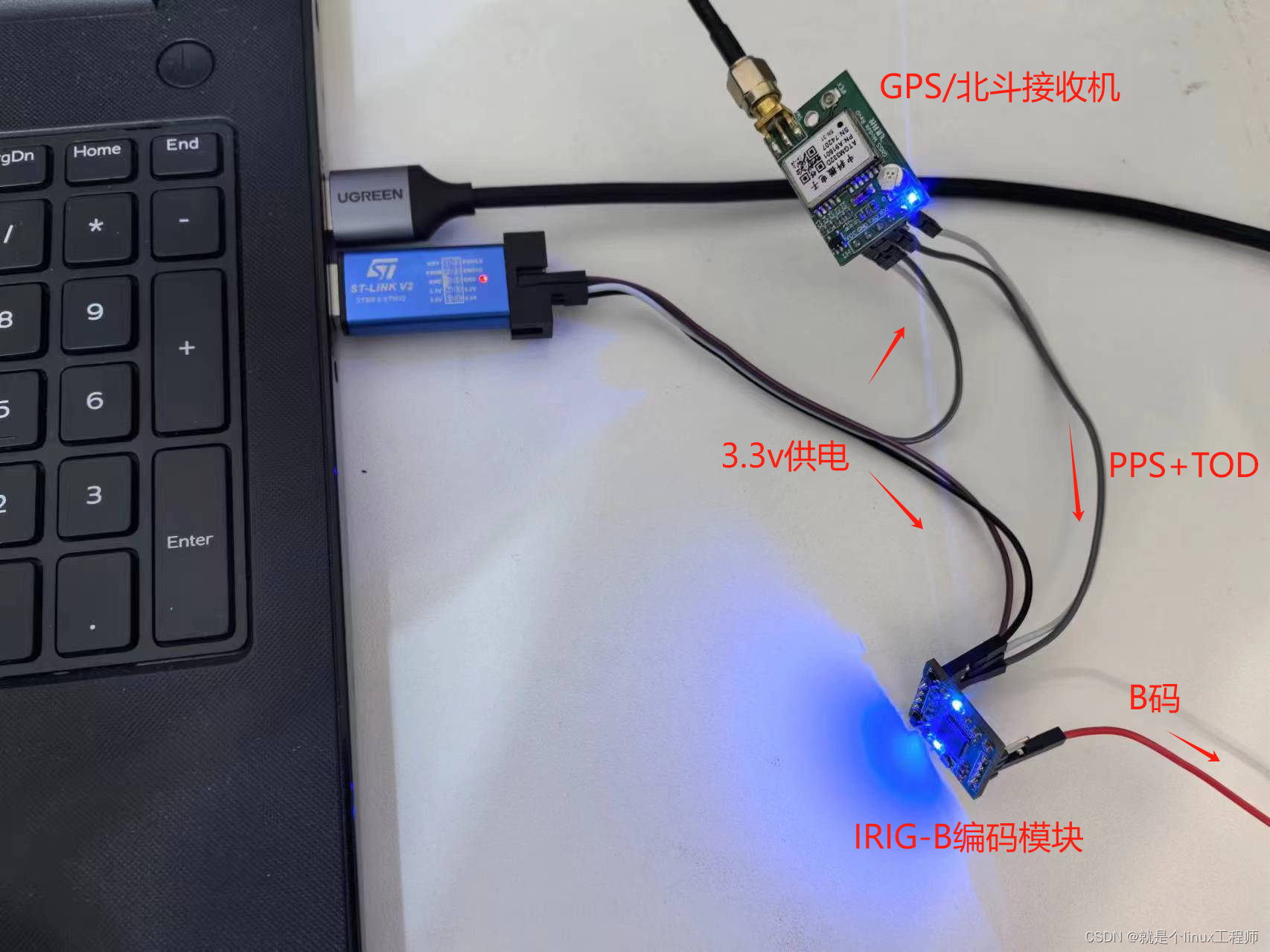

• 简单的测试可以使用一个GPS/北斗接收机，和一个IRIG-B编码模块
• 供电后将接收机的PPS+TOD输入给IRIG-B编码模块
• IRIG-B编码模块的输出，可以接一个解码模块进行解码验证

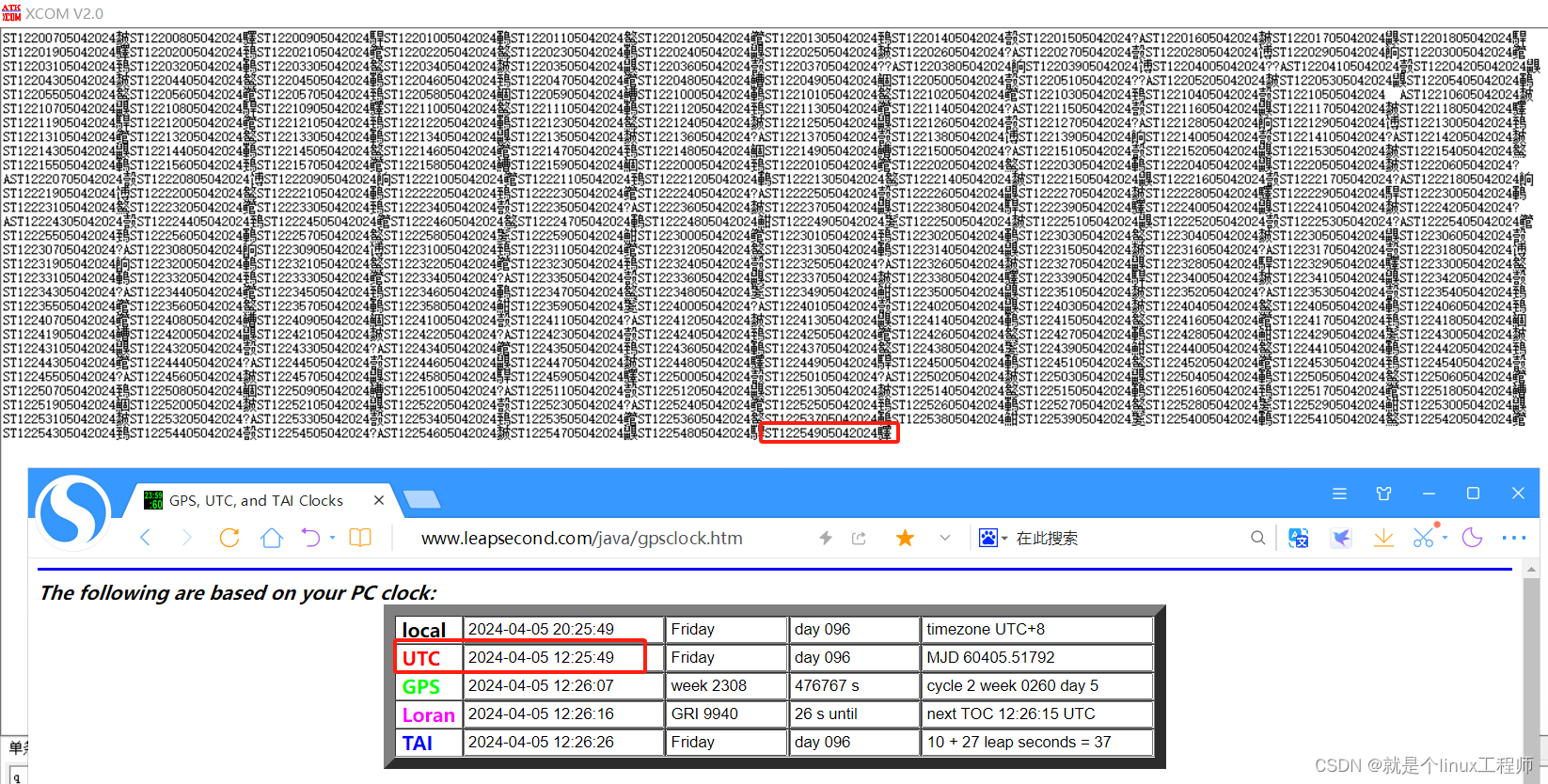

解码结果

解码模块解出来的UTC时间，和网络上的UTC时间是一致的。

输入PPS和输出B码波形

输入PPS和B码的Pr上升沿是对齐的，相差大概10ns。

输入PPS和输出B码波形1

输入PPS和输出B码波形2

如果对该模块感兴趣，可以从店铺flyelf.taobao.com购买。
