设计

需求分析

本次是针对数据中心网络进行需求分析，我们走访相关数据中心，和数据中心运维人员进行详细沟通，了解了目前网络现状，并对现状进行详细需求了解，具体如下：

本次毕业设计主要做数据中心网络，该数据中心网络连接两个运营商，一个是移动运营商，一个是联通运营商。
数据中心网络内网设置不同的部门，为了便于管理，建议每个部门采用不同的ip地址段。
数据中心网络中设有多台服务器，分别为WEB服务器和DNS服务器，要考虑相关服务器冗余性。数据中心办公人员可以访问，同时公网在外办公人员也要访问。
数据中心网络的出口需要实现高可靠性，安全性等。
数据中心网络内网要实现流量的负载分担，最大限度的保证设备冗余、链路冗余及流量冗余。
为了保证数据中心网上网需求，要通过自动获取ip地址方式进行上网。
内网配置动态路由协议，通过动态路由协议，保证不同网段之间能够实现互访需求。
为了方便办公人员手机和笔记本电脑使用以及上网，数据中心网络内部需要设置无线技术，通过无线技术，实现上网需求。

需求设计

本次毕业设计主要做一个大约3000人的数据中心网络，该数据中心网络连接两个运营商，一个是移动运营商，一个是联通运营商。
数据中心网络内网设置不同的部门。其中包括技术部、管理部、运维部、办公室、食堂以及销售部、会议室等，依次按照部门进行一个vlan的详细划分，划分如下：VLAN100,200,300,400,500,600。
数据中心网内有2台WEB服务器，2台DNS服务器。其中WEB服务器域名为www.ShuJuZhongXin.com，需要互联网中所有人都可以访问到。数据中心网内网使用服务器负载方式，提升数据中心网络的业务处理能力。服务器负载均衡就是将原来规定的用一个服务器处理的业务分发给多个服务器来进行处理，以此用来提高处理业务的效率和能力。
数据中心网络的出口需要实现高可靠性使用MSTP+VRRP+LACP链路聚合进行设计，同时数据中心网出口部署防火墙，出口防火墙采用VGMP协议出口防火墙配置策略路由实现192网段走左侧防火墙，172网段走右侧防火墙实现出口双活，保证可靠性。配置双机热备，防火墙FW1做主设备，FW2做备份设备，当FW1出现问题时自动切换为FW2。
为了实现内网的高可靠性，我们采用vlan100 200 300 相关的数据需要从核心交换机1转发，vlan400 500 600相关的数据需要从核心交换机2处转发，并且数据回程流量也要统一，所以我们采用MSTP与VRRP结合进行组网。
由于数据中心网络预算问题，未配置DHCP服务器，所以我们采用数据中心网内网核心交换机作为DHCP服务器，终端设备作为client端设备，使得内网中每一台主机（除服务器外）都能自动获取IP地址。
内网配置OSPF协议实现全网互通，将汇聚交换机和防火墙之间运行OSPF路由协议，防火墙内网口可以学习到内网终端ip地址段，通过OSPF路由协议实现。内网服务器可以学习一个OSPF外部的默认路由，实现访问公网地址。
使用AC+AP的组网方式，配置无线漫游技术，设置无线网名称HUAWEI-WLAN，密码为www.lsy.com.

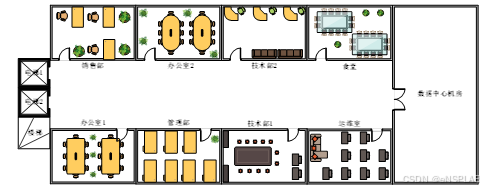

数据中心平面图

在这里插入图片描述
数据中心网分为若干个部门，销售部、技术部、管理部、运维部、办公室以及食堂等多个部门，为了便于管理，设置不同的vlan和ip地址。数据中心的机房设置在1楼，运维部紧挨着数据中心机房，为了运维人员能够日常巡检，所以设置最近的位置。
技术部共计2个，协助运维人员解决日常数据中心机房出现的问题。办公室设置为2个，每个办公室都设置会议室，用于开会沟通。整体平面图规划如上图所示，这个就是数据中心内部办公人员在平面图中的显示。

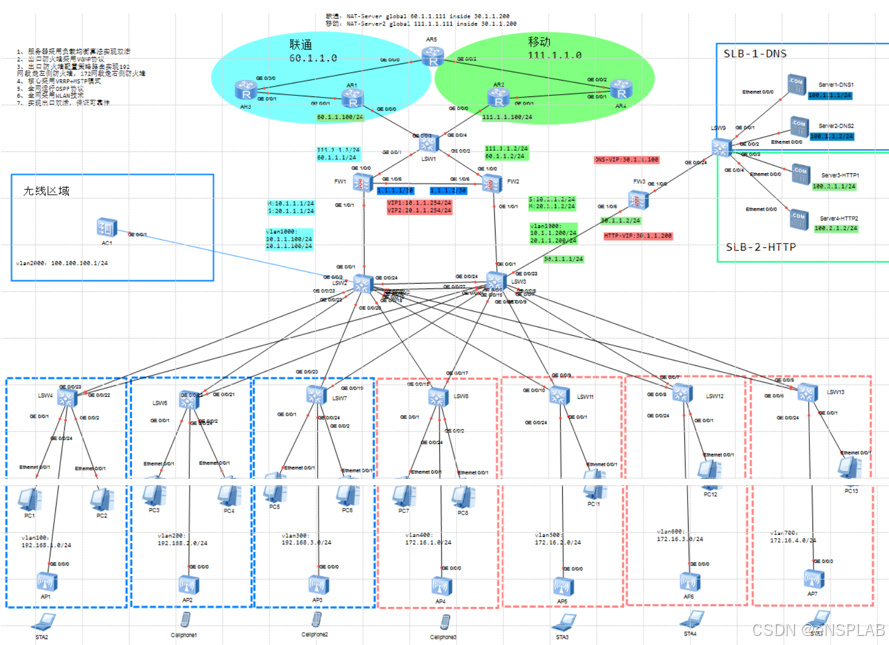

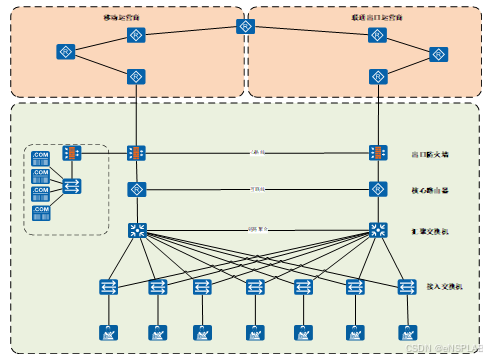

数据中心拓扑图

在这里插入图片描述

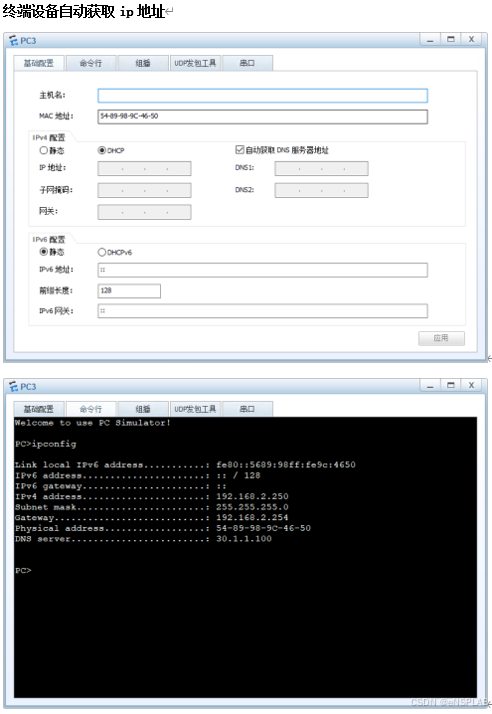

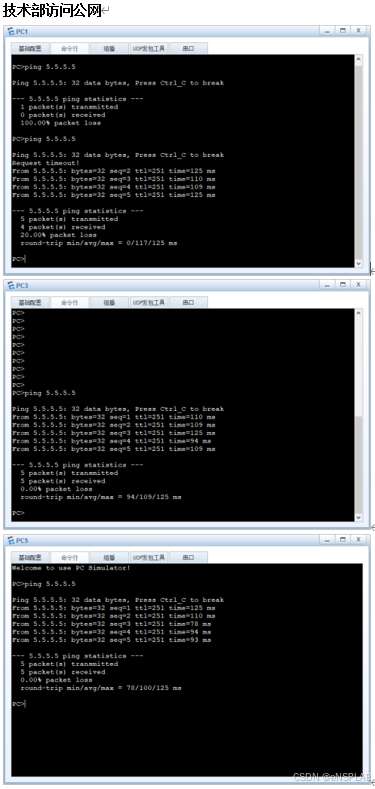

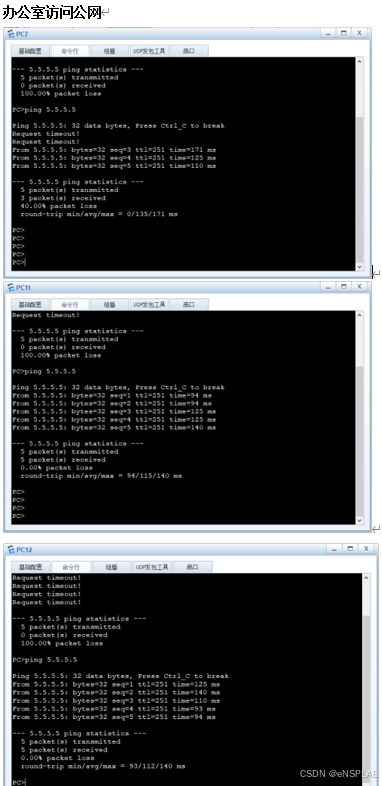

设计成果展示

在这里插入图片描述

小结

数据中心网的建设是学校基础设施建设中非常重要的一个部分，一个性能优良，稳定可靠的数据中心网能够提升学校整体的教学效率和水平，使校内教学资源和信息的管理更加方便。以数据中心网为基础的现代化教学模式与传统教学模式相结合，使教学方式和内容更加丰富，促进教育事业的发展。
本课题研究是以数据中心建设为背景，立足于实际，规划设计数据中心网络，制定出一套切实可行的数据中心网建设方案。由于所学专业知识有限，本人查阅了大量的文献书籍、在网上查找相关资料和分析他人数据中心网络规划设计的方案，才最终完成该课题研究。本论文首先通过查找的资料，对课题研究背景和国内外研究现状进行分析阐述，并确定研究内容和方法。然后，选择应用于数据中心网设计的相关技术并分别进行较为详细的分析。
根据数据中心网络的实际情况和需求，设计出完整的数据中心网建设方案，该方案详细介绍了网络结构的分层设计，包括核心层设计、汇聚层设计和接入层设计，还有每层网络设备的选型IP 地址的规划等等。在论文的最后，使用仿真软件eNSP 模拟设计的数据中心网拓扑，并通过配置相关设备实现数据中心网的相关功能，经过测试验证表明数据中心网络设计成功
