cisco packet tracer项目-基于CISCO校园网络架构设计及仿真（可做毕业设计使用）

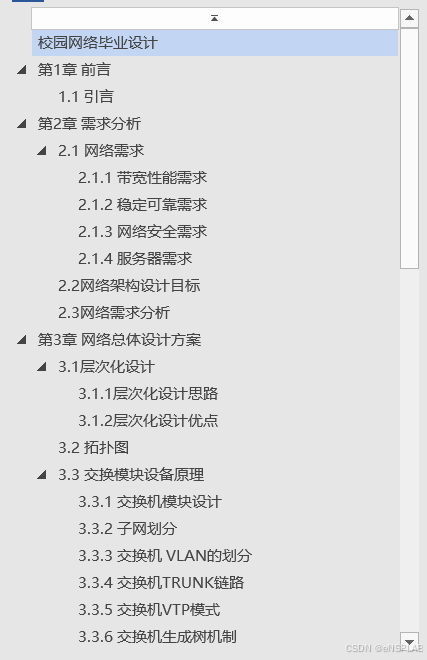

目录

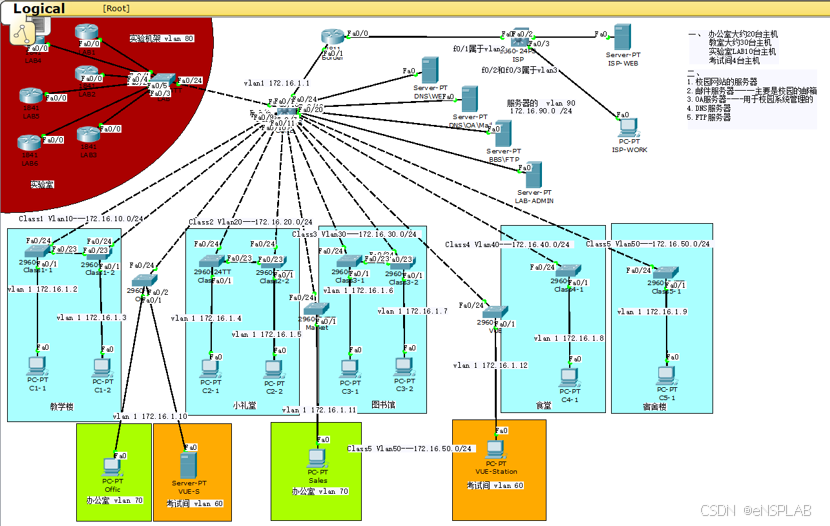

拓扑图

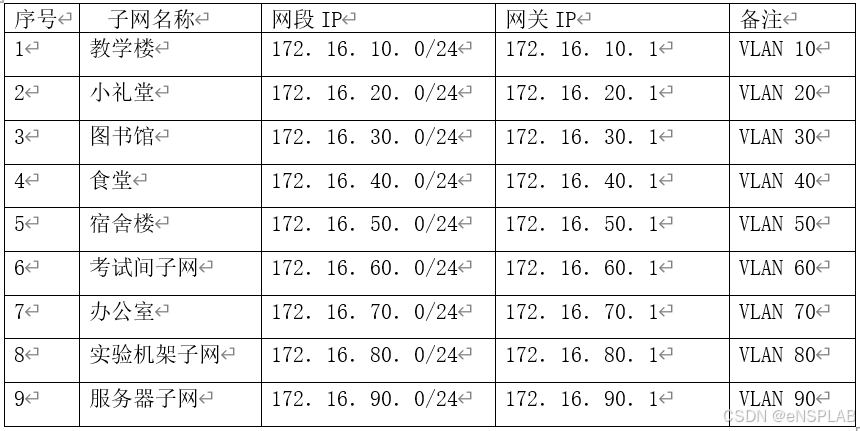

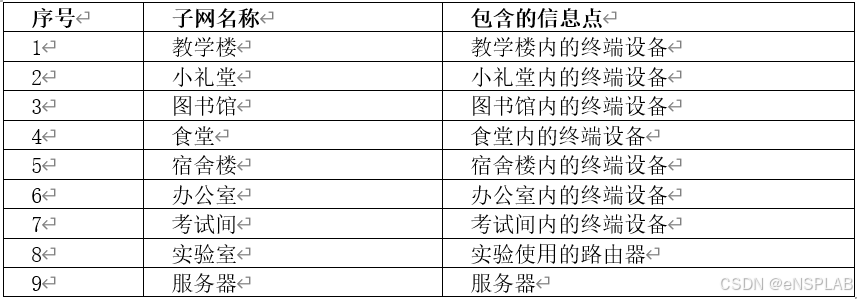

IP地址规划

需求分析

带宽性能需求

现在校园网络主要讲究的是上网速度，主要注重网络的体验。每一位学生在自己的学习中都离不开网络，需要与老师通过网络进行沟通，传输重要数据。如果网络的带宽过于低，承载不了大的数据流量通过，那么就会影响到上课的质量。我模拟的是XXX校园网络，直接关系到学生上网，网络在线学习问题，所以我设计的带宽需要承载大量的数据通过。出口带宽达到千兆以上，并且全网络全部达到千兆。保证每个工作人员、教师、以及学员能够畅通上网。

稳定可靠需求

毋庸置疑，稳定性与可靠性自然是网络中不可缺少的一部分，在做XXX校园网络模拟中，首先考虑到网络的稳定性与可靠性。在老师上班的时候，我们是不允许任何情况下出现网络中断的，因为在我们业务中，处处离不开网络。我们需要与学员及时的沟通，了解情况。如果出现网络断网，不够稳定，那么会出现太多的连锁问题的发生，在此我提出了一下三点考虑：
1.设备的可靠性设计
2.业务的可靠性设计
3.链路的可靠性设计

网络安全需求

网络安全最重要的目的就是保证我们校园网络机密性文件、重要数据、重要信息不能被篡改与盗取。为了防止黑客在进入我们网络中，我们要在设备上分别设置登录密码与更改权限，防止黑客胡乱的更改数据与盗取数据。我们在核心交换机上设置用户名和密码，只有教师和学员可以通过用户名密码进行登录，不允许任何人登录到交换机修改配置命令。在我们的实验室设备上，通过用户名与密码登录到机架，进行配置学习。

服务器需求

我做的这个网络校园网络一定要有自己的WEB服务器，通过互联网，让大家了解我们校园网络的情况，课程以及师资力量等等。教师、学生、考务人员等等可以通过网络访问www.am007.com进入公司的主页，查看空闲教室等等。我们的校园网络有自己的DNS服务器，不去通过运营商的DNS服务器来解析ip地址，我们内网自己拥有DNS服务器，这样能够节约带宽资源，访问速度也有一个大的提高。公司还要有FTP服务器，这样教师通过上传教学视频或者课件来让同学快速下载资源，节省等待的时间，达到资源共享的目的。

网络设计目标

我们建设的目标主要是建设一个信息系统，它以管理信息为主体，分别设置几个信息点，连接的办公室VUE考试间、宿舍、办公楼、教学楼、图书馆及中央机房实验室、服务器教室。
目标是建立如下网络系统：
1． 根据校园网络的情况和老师的需求做出需求分析。
2． 根据整体的需求分析，完成网络基础架构设计。
第一步：完成IP地址的规划。
第二步：设备基础的连接与应用规划。
第三步：完成企业网络基础架构拓扑的绘制。
3． 完成路由器与交换机的配置。
4． 设置每个交换机与路由器的安全。

需求分析

根据企业的发展现状，我们需求分析如下（如图2-1所示）：
1．需要能够访问互联网，在上网高峰期大约有2000客户同时访问外部；
2．现在企业部门应用划分以及教室分布情况如下：办公室（office）：最多200个用户；VUE考试间：40个用户；教学楼200个用户；小礼堂100用户；图书馆100用户；食堂100用户；宿舍楼100用户。
3．根据校园网络需求，需要假设的服务器包括：
1）WEB服务器；
2）DNS服务器；
3）邮件服务器：使每一位企业员工可以注册和开通一个企业邮箱，并在开通的同时提供员工200MB的网络硬盘，可以通过互联网正常收发邮件。
4）OA服务器：实现企业的额系统化管理和无纸化办公。
4．教学楼、小礼堂、图书馆、食堂和宿舍区的学生不能通过内部局域网访问办公室用户，教学楼、小礼堂、图书馆、食堂和宿舍区之间的学生可以通过局域网来相互访问；
5．实验室设备，是供学生进行试验的练习，通过教学楼的PC机，可以通过telnet访问到实验室设备上，进行路由器的配置；
6．由于教室的PC数量众多，为了便于管理，希望通过动态方式获取IP地址。但是对于实验室机架和WEB server、Mail server、OA system为了便于用户访问需要设定为固定的IP；
7．在核心交换机上部署安全机制，防止黑客登录交换机进行命令行的修改；
8．教室PC可以通过telnet远程登录到核心交换机进行配置与学习；
9．提高网络的可扩展性；
10．整个网络方便管理和维护，并且可靠稳定；

验证

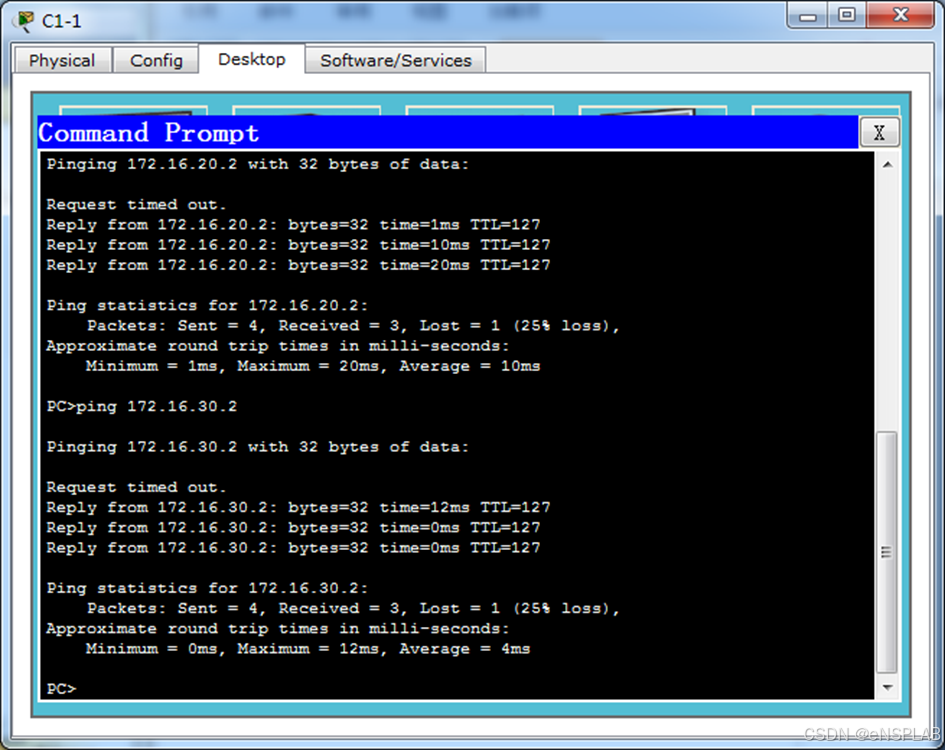

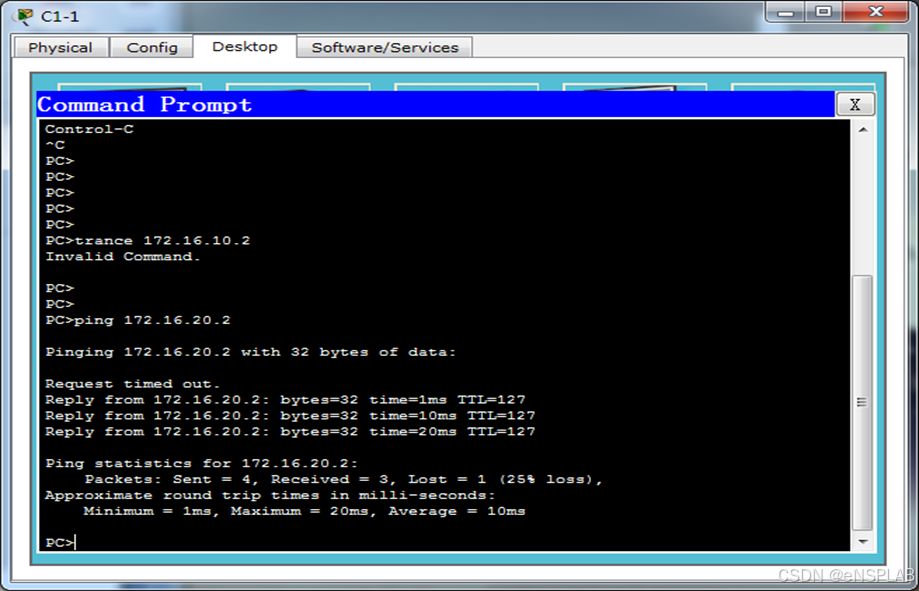

vlan间通信

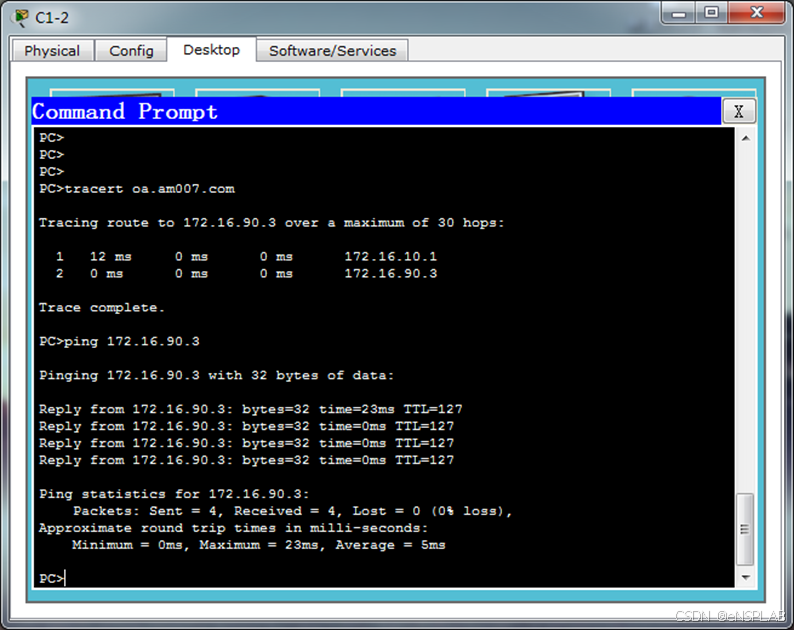

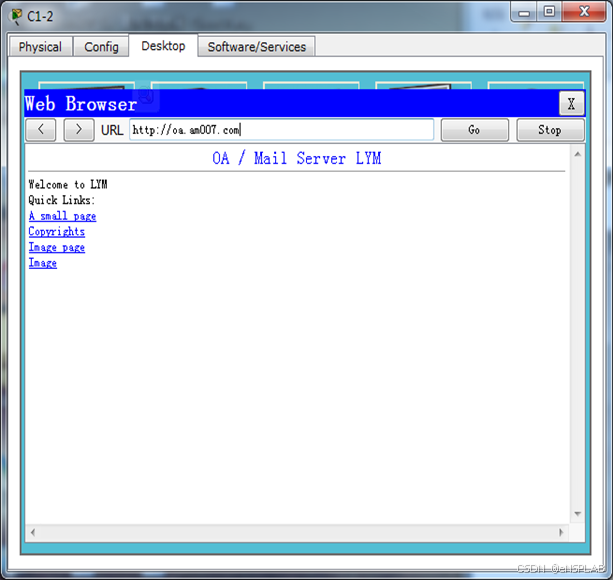

服务器所走路径

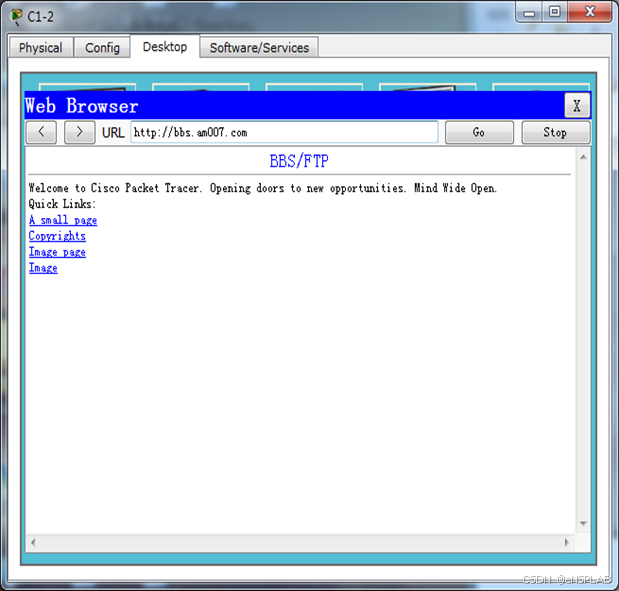

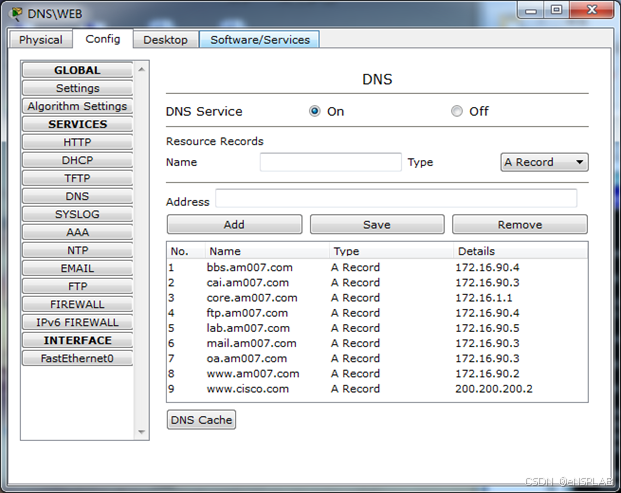

DNS解析

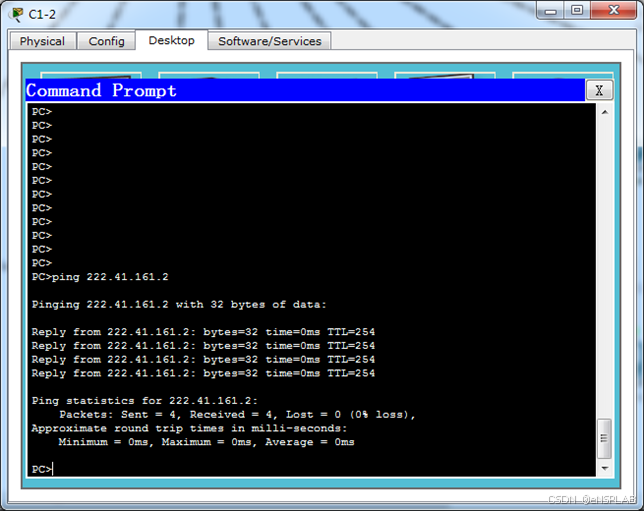

测试NAT地址转换

测试能否远程访问机架

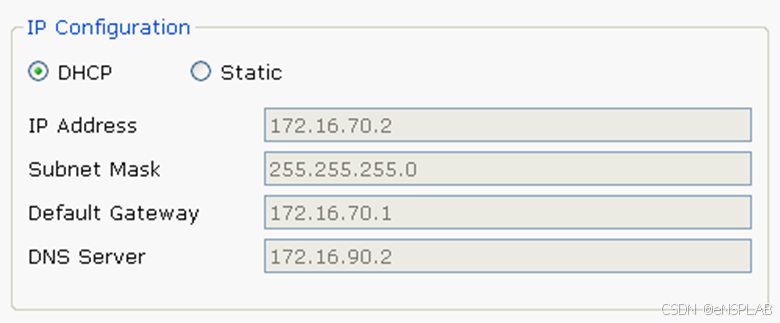

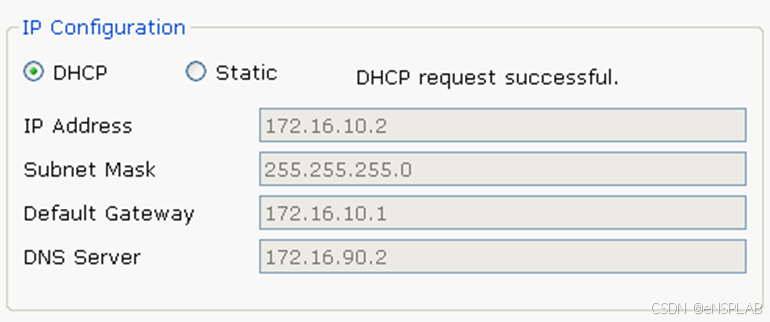

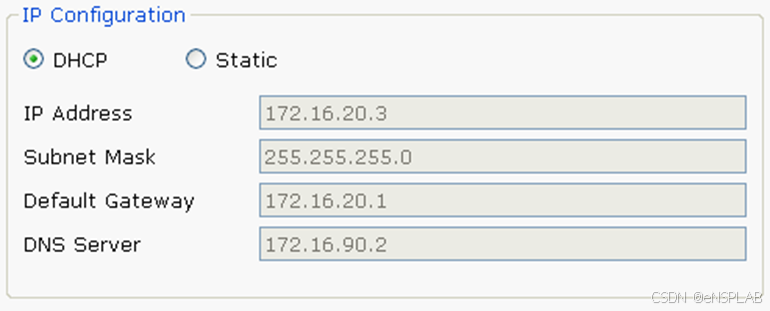

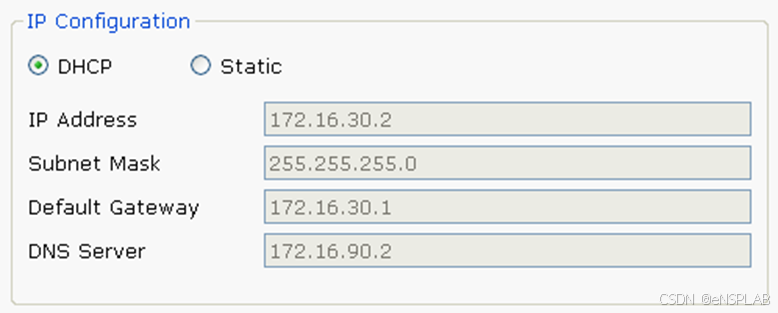

测试能否自动获取ip地址
