ThingsBoard IoT Gateway 实战（三）- 使用 MQTT Connector 转接灯

ThingsBoard IoT Gateway 实战（三）- 使用 MQTT Connector 转接灯

问题描述

三方厂商的灯接入自有平台，没法直接对接，我方只能作为MQTT客户端订阅消息。

分析设计

ThingsBoard本身是MQTT的服务端也就是Broker，无法直接接入
我们可以

• 使用 ThingsBoard IoT Gateway 做 MQTT 转换
• 使用 Emqx 模拟三方厂商的 MQTT broker
• 使用 MQTTX 模拟三方厂商的设备，也就是 MQTT Client

平台配置

Thingsboard平台安装见 ThingsBoard入门实战（一）：物联网平台 ThingsBoard 简介

本节进行Thingsboard平台中网关的新增配置，如果已经配置，请直接跳到下一节。
使用默认的租户登录Thingsboard平台，在界面上配置网关：

进入添加新设备页面：添加Token，这里设为ENV_GATEWAY_TOEKN, 后面会用到。
客户可以不配置，直接把这个设备挂在租户下面就可以了。
可以在设备列表中看到这个网关：

三方系统模拟

1、安装EMQX

下载地址：https://www.emqx.io/zh/downloads
教程：https://www.emqx.io/docs/zh/v5.0/deploy/install.html

2、安装MQTTX

MQTT 图形化客户端-MQTTX安装使用教程

3、MQTTX发送MQTT消息到EMQX

开启 EMQX：

./bin/emqx start

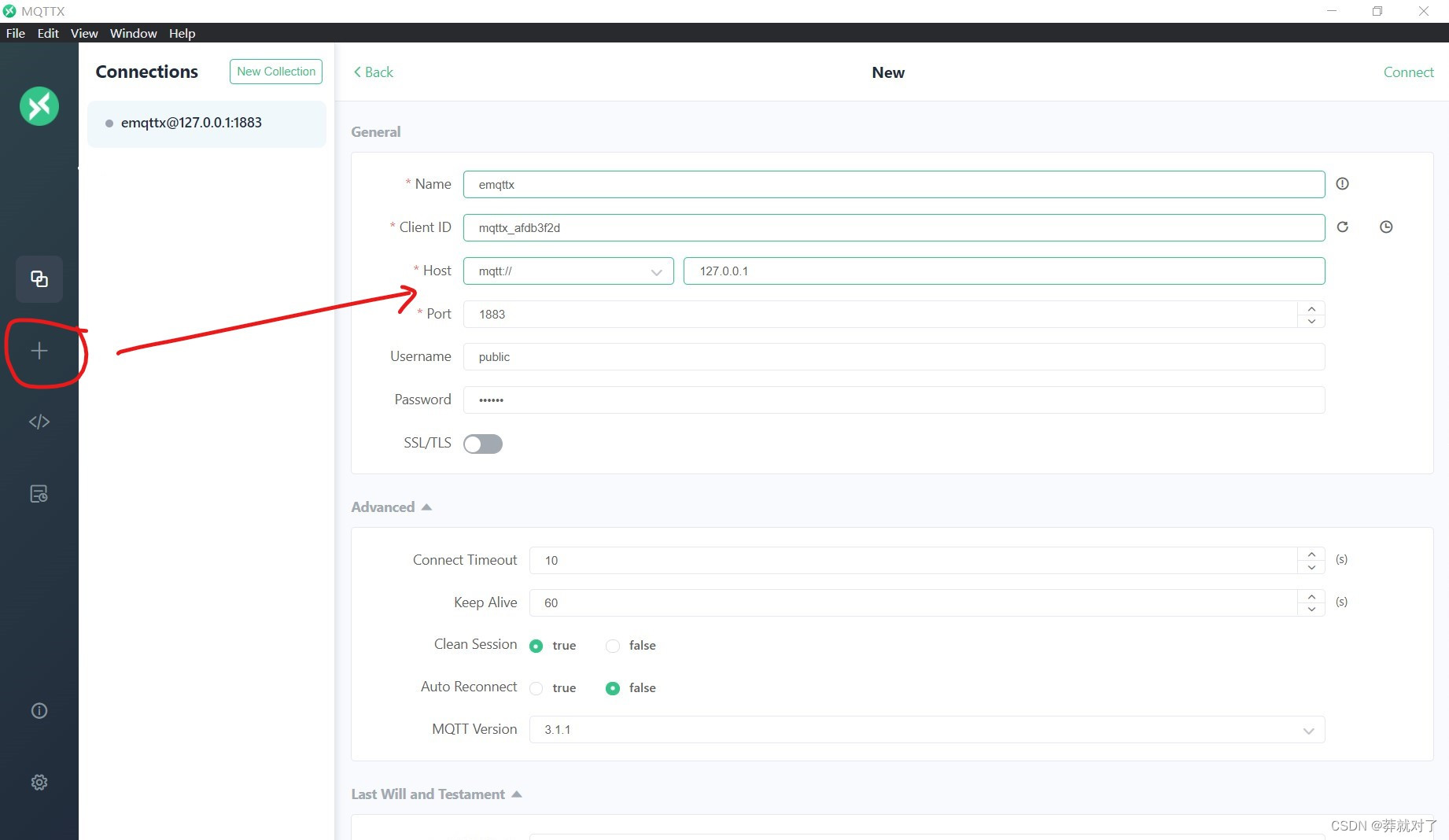

MQTTX 连接 EMQX：

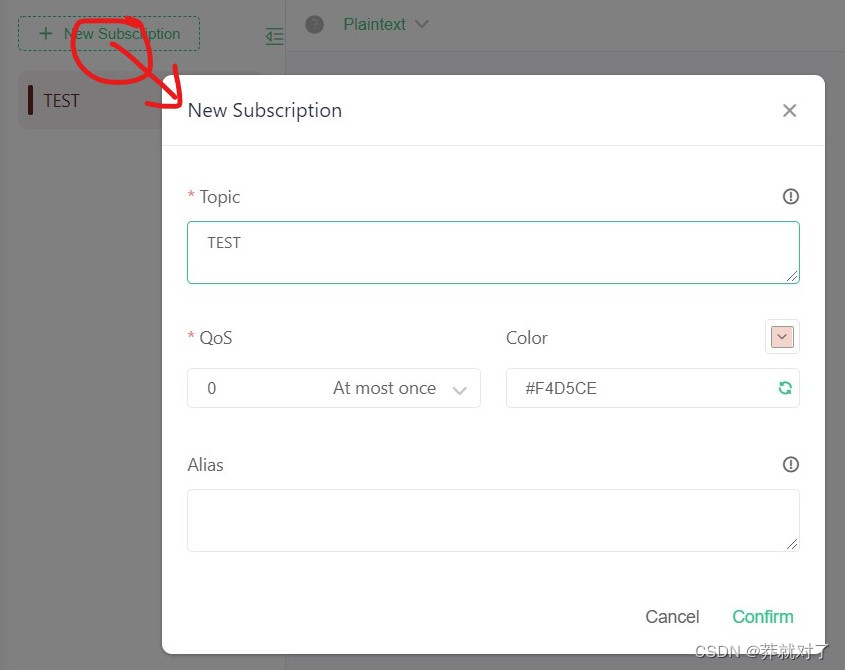

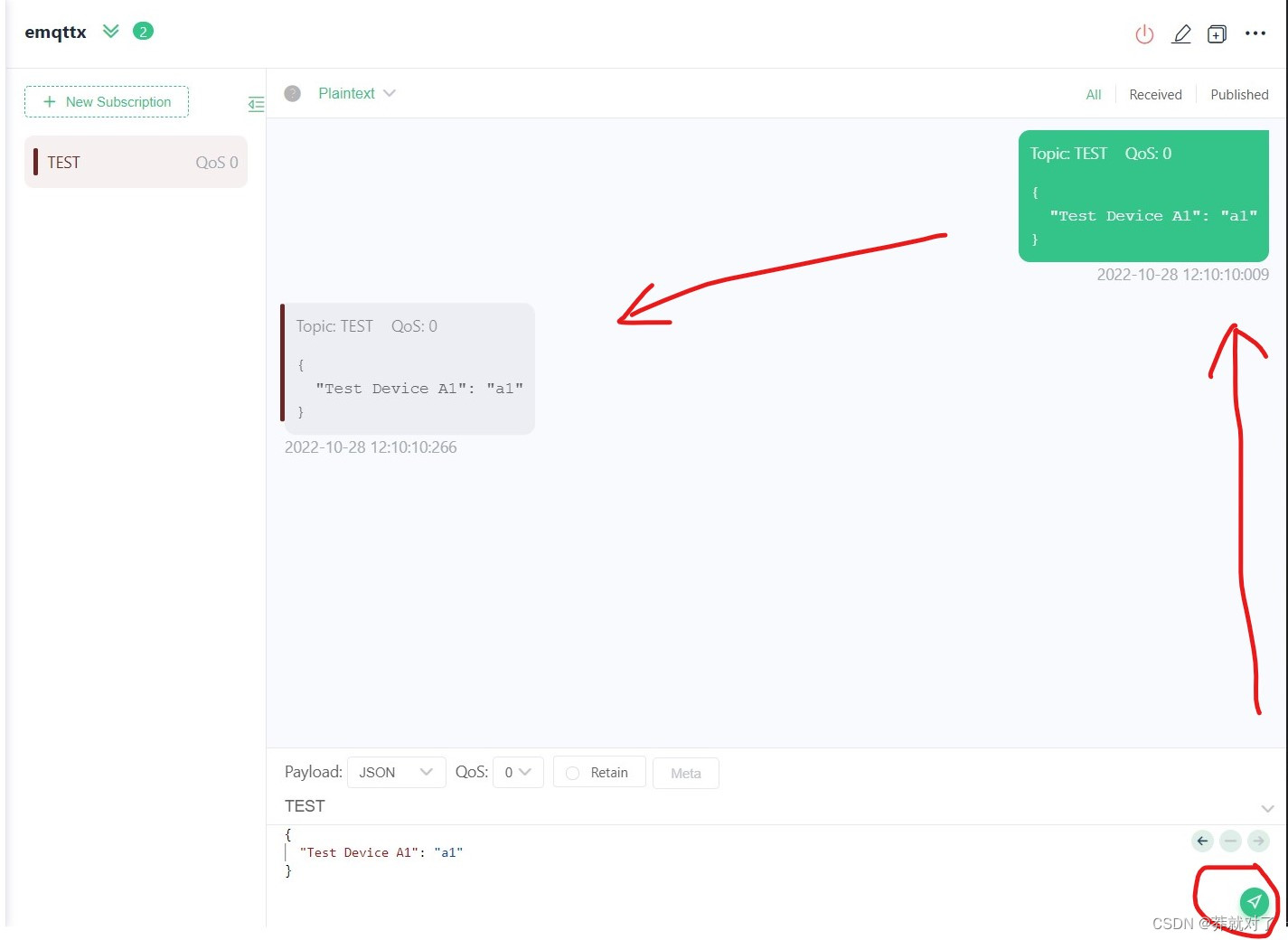

MQTTX 设置订阅，并发送消息验证：

网关配置

网关安装见 ThingsBoard IoT Gateway 实战（一）- 通过 REST Connector 接收环境数据

到网关配置文件夹编辑tb_gateway.yaml文件。

vim /etc/thingsboard-gateway/config/tb_gateway.yaml

将“thingsboard”部分中的主机和端口属性值改为ThingsBoard主机和端口。
将“security”部分中的access token修改为访问令牌,也就是ENV_GATEWAY_TOEKN。

网关配置关键部分如下：

thingsboard:
  host: thingsboard平台的IP地址
  port: 1883

  security:
    accessToken: thingsboard平台中配置的网关的token，这里是 ENV_GATEWAY_TOEKN
connectors:
  -
    name: MQTT Broker Connector
    type: mqtt
    configuration: mqtt_lamp.json

json配置

{
  "host": "http://127.0.0.1:5000",
  "SSLVerify": false,
  "security": {
    "type": "basic",
    "username": "public",
    "password": "public"
  },
  "mapping": [
    {
      "url": "weather",
      "httpMethod": "GET",
      "httpHeaders": {
        "ACCEPT": "application/json"
      },
      "allowRedirects": true,
      "timeout": 0.5,
      "scanPeriod": 5,
      "converter": {
        "type": "json",
        "deviceNameJsonExpression": "${sensorName}",
        "deviceTypeJsonExpression": "${sensorType}",
        "telemetry": [
          {
            "type": "double",
            "key": "temperature",
            "value": "${temp}"
          },
          {
            "type": "string",
            "key": "weather",
            "value": "${weather}"
          }
        ]
      }
    }
  ]
}

注意：
public/public 是 EMQX 默认密码，请不要用于生产环境！

查看成果

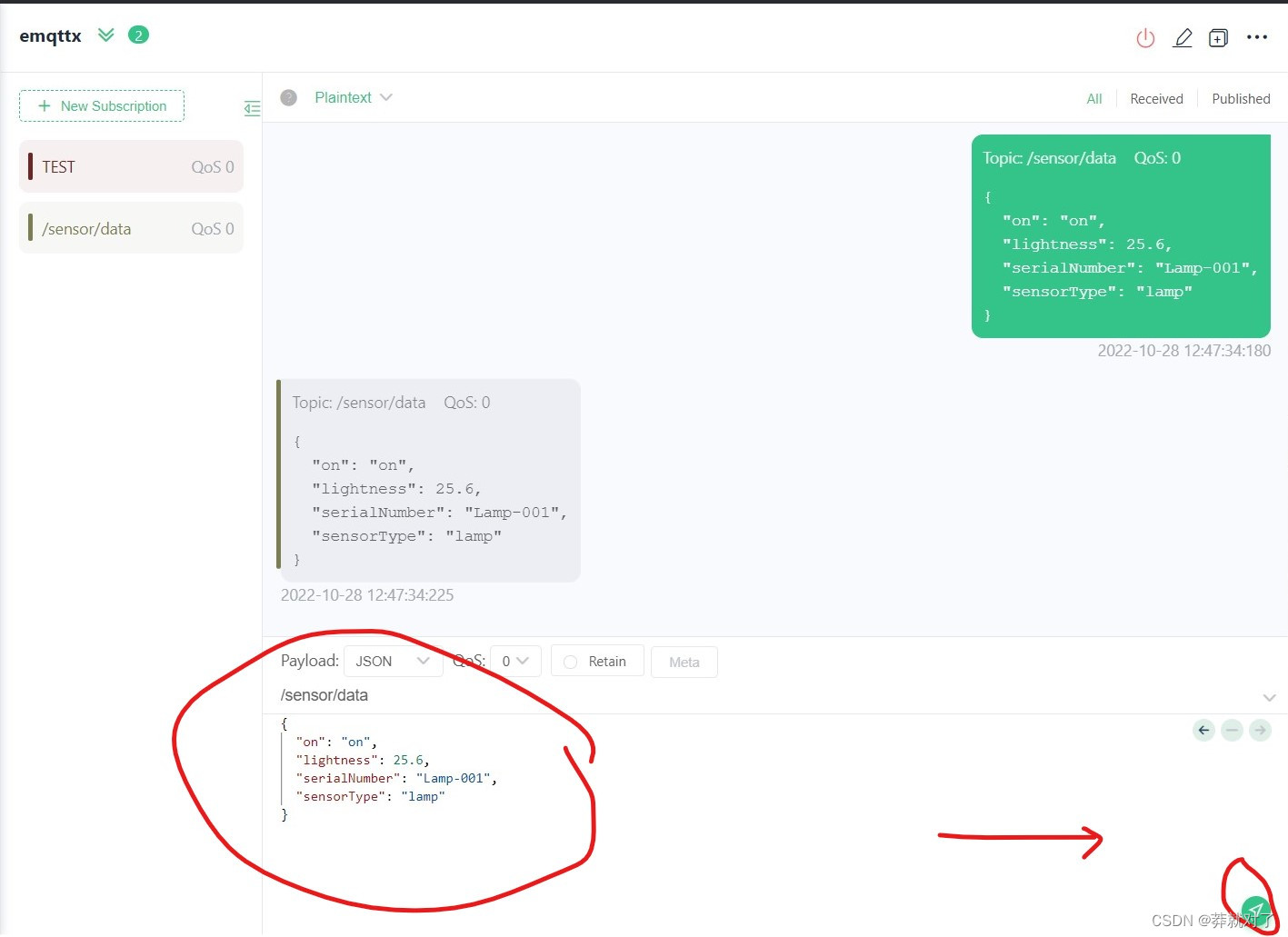

向Topic /sensor/data发送MQTT消息

{
  "on": "on",
  "lightness": 25.6,
  "serialNumber": "Lamp-001",
  "sensorType": "lamp"
}

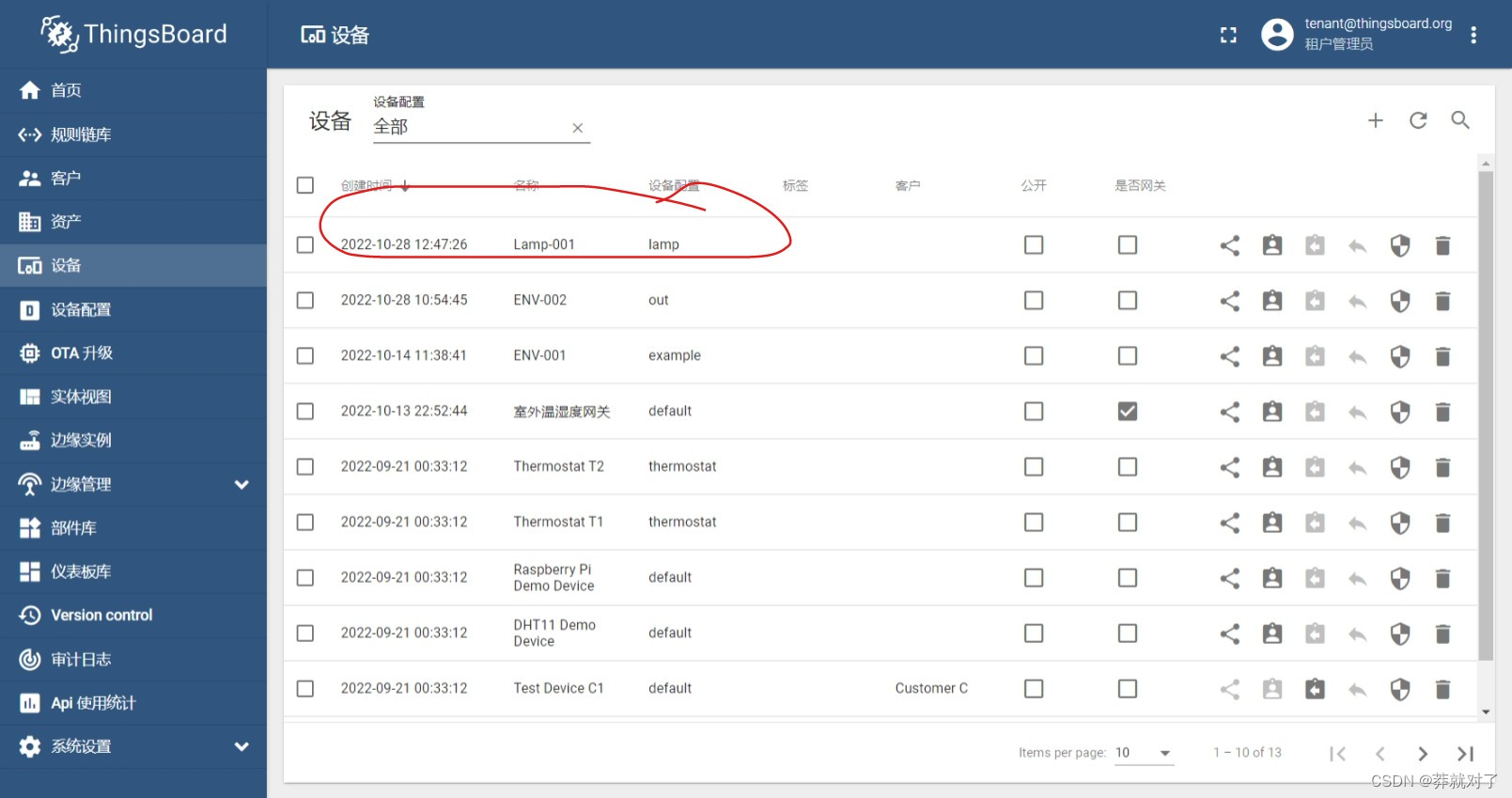

设备出现在设备列表中

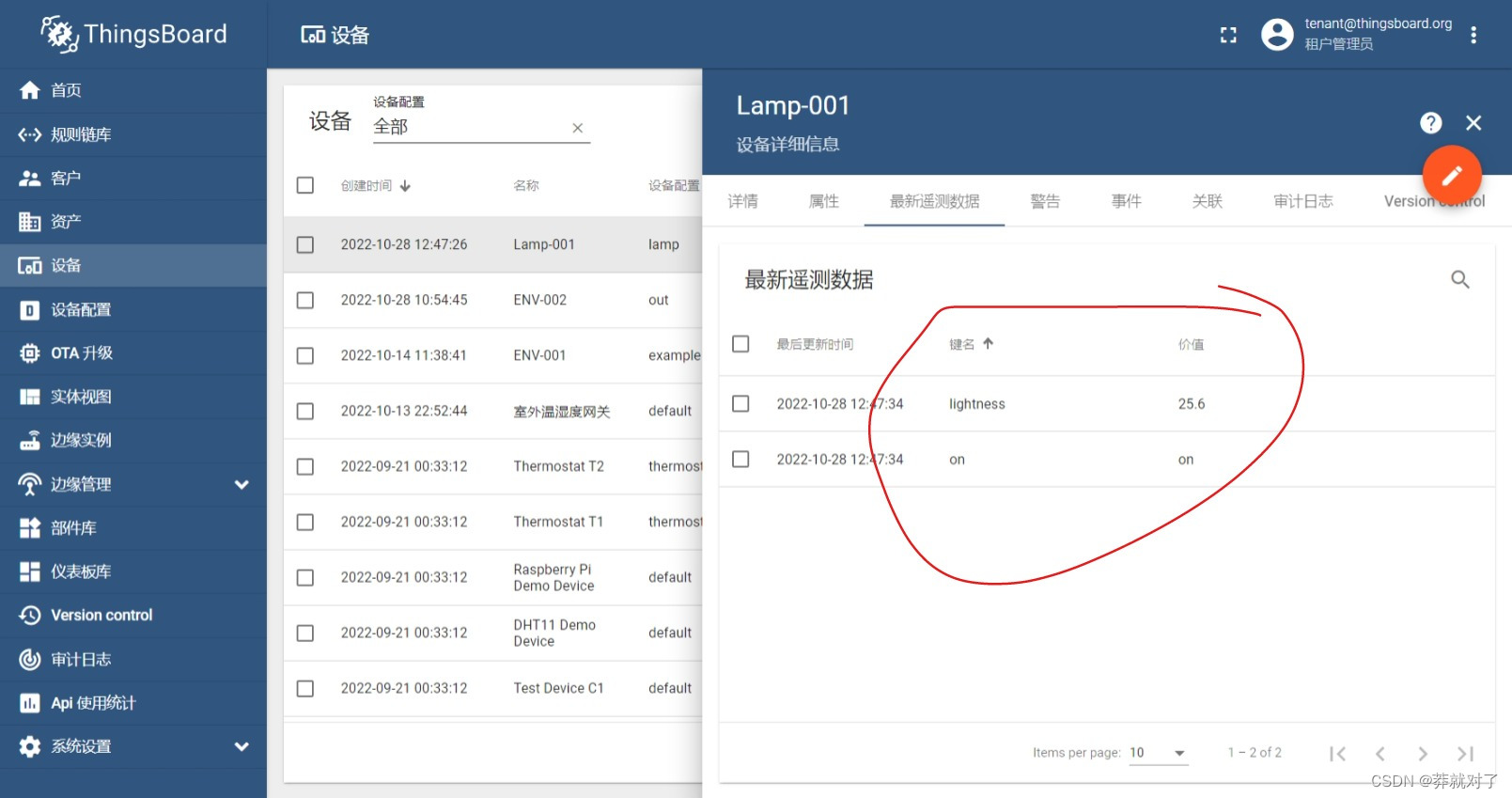

遥测数据已经更新

下一步

MQTT早已成为事实上的IoT标准通信协议，技术方案成熟稳定。
如果设备能够支持MQTT协议，那MQTT协议就是最优方案。
然而，工业界的现实是设备多如狗串口遍地走，串口之上modbus才是王者。
下一节我们就来会会这个王者。
