有关fem划分网格的总结

近期本人在学习genesis框架中的fem的求解器，在导入obj文件时，会因为划分网格的问题而报错。（有关genesis的介绍可以看这篇文章，万博总结的非常非常好  GENESIS框架的材料模型-修正剑桥模型的原理与计算方法 ~ web和mechanic技术分享）

报错内容如下：

RuntimeError: Failed to tetrahedralize.

May need to repair surface by making it manifold:

Unknown exception

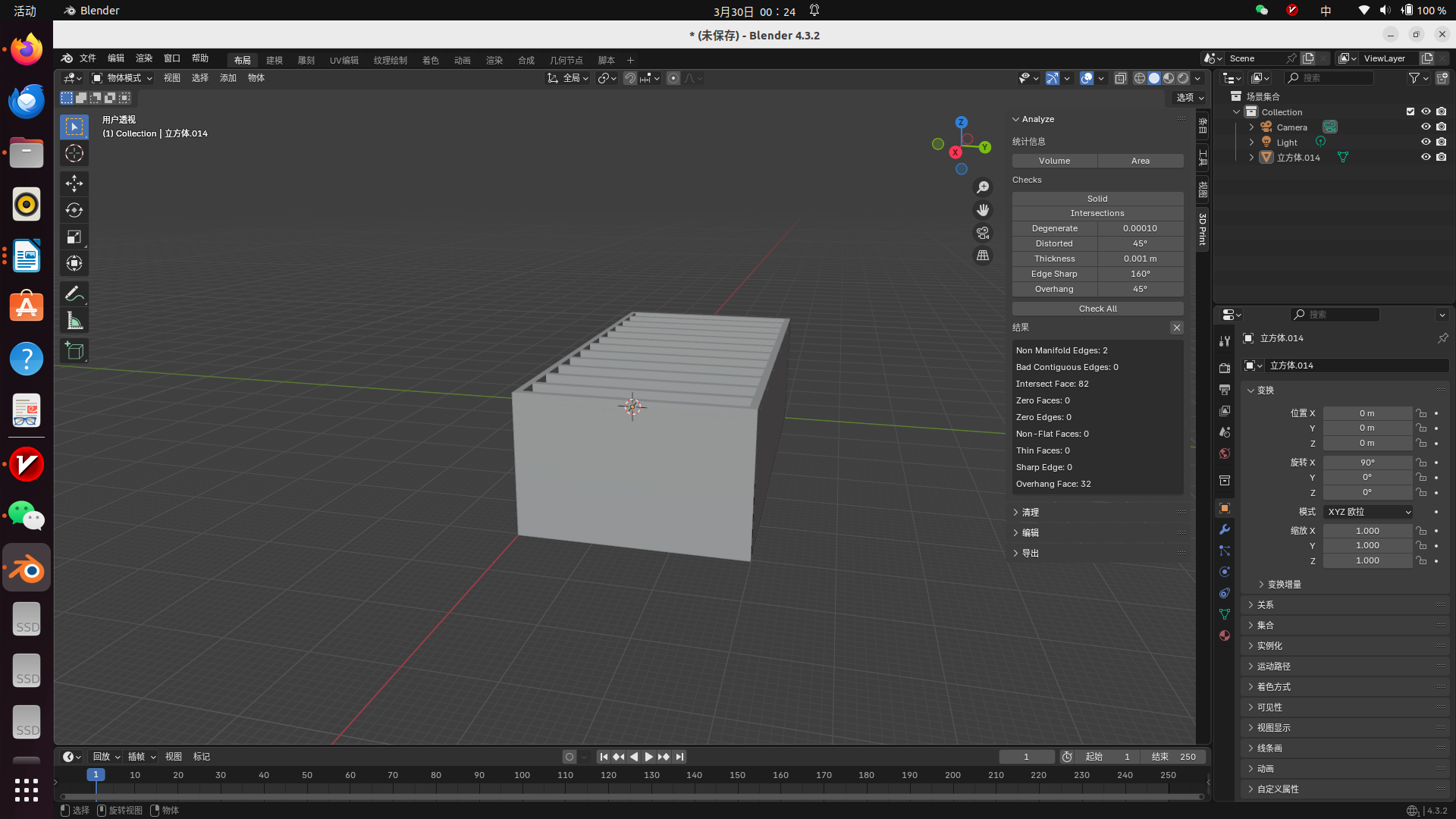

之后我先是blender中使用3d打印来输出非流形的点和边，如下图所示

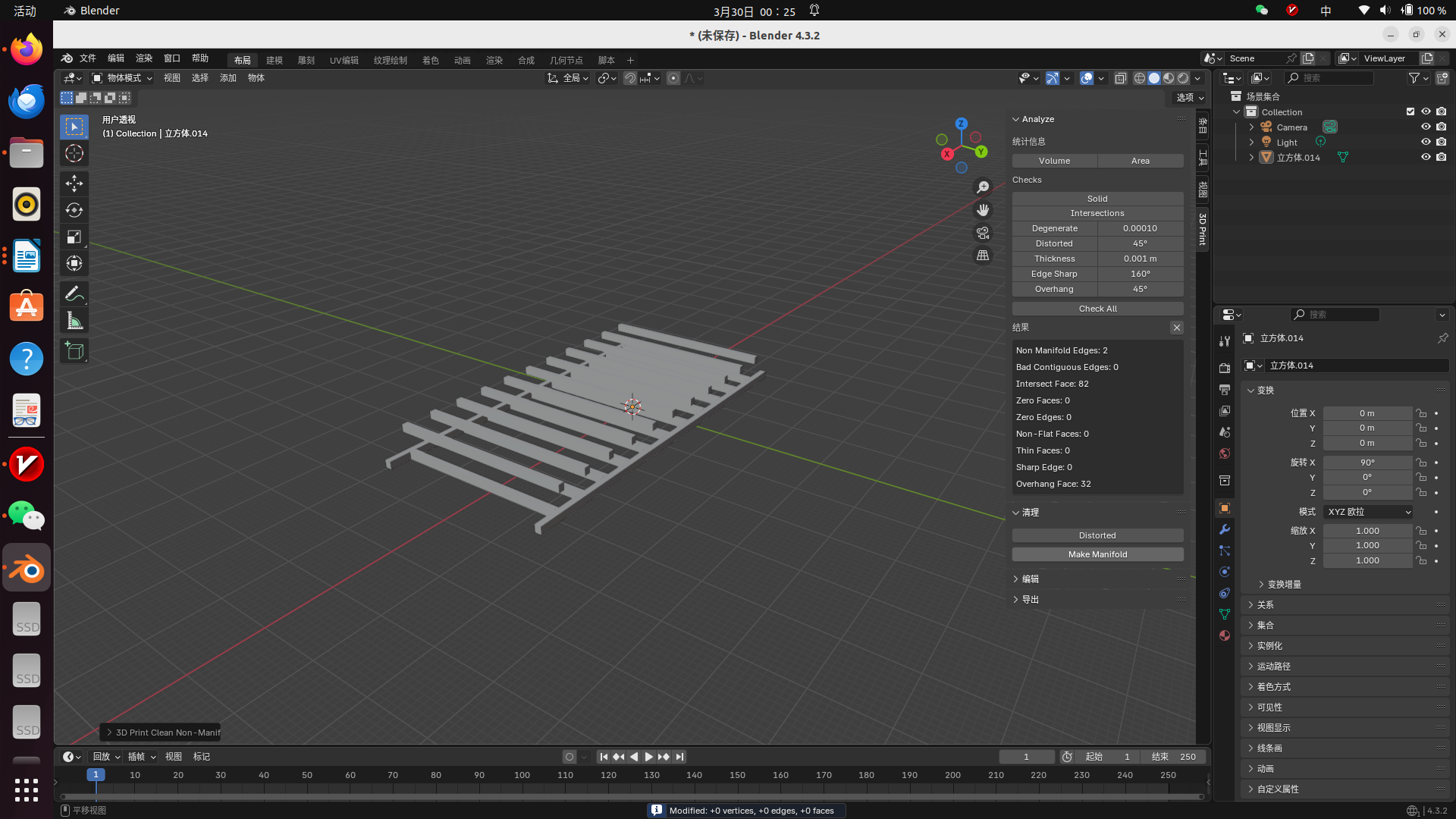

在使用了make mainfold这个方法之后，图形变成了这样。

根据上述图片，因为都是相交的地方被移除了，所以大概率是每个立方体之间相接触的部分有问题。之后通过blender看网格文件看出了在相交的地方有共用点。推测在共用点的地方tetgen中对obj文件网格化的过程中，会出现判断不了点的归属问题而导致obj文件四面体化错误。

在查找了资料过后，决定使用布尔差值的方法来重构模型。有两条路可以选择。

一是在genesis库中使用

box = trimesh.creation.box(extents=[5, 18,28])

result_mesh = mesh.difference([box],engine='manifold')
做差值运算
二是在blender中使用修改器来做布尔差值，考虑到可视化，最后使用blender来做。

在重构了模型之后，我记得那天兴致勃勃的导入obj文件，可是还是报错了。我记得那天非常沮丧，以致于早早离开工作所回宿舍里打游戏

第二天在与万博谈论之后，他建议我去通读genesis库中有关导入obj模型时，对obj模型所作的操作，并在没有taichi的环境下进行编译。

import pyvista as pv

import tetgen

def load_obj(file_path):

# 加载 OBJ 文件

mesh = pv.read(file_path)

return mesh

def is_triangles(mesh):

# 检查并将网格三角化

if not mesh.is_all_triangles():

mesh = mesh.triangulate()

return mesh

def ensure_triangulated(mesh):

# 确保网格为三角形

mesh = is_triangles(mesh)

return mesh

def repair_mesh(mesh):

# 修复网格，使其成为流形

if not mesh.is_manifold:

mesh = mesh.clean()

return mesh

def tetrahedralize_mesh(mesh):

# 使用 TetGen 进行四面体化

tet = tetgen.TetGen(mesh)

verts, elems = tet.tetrahedralize()

return verts, elems

def main(file_path):

# 加载并处理网格

mesh = load_obj(file_path)

mesh = ensure_triangulated(mesh)

mesh = repair_mesh(mesh)

verts, elems = tetrahedralize_mesh(mesh)

return verts, elems

# 示例调用

if __name__ == "__main__":

file_path = "/home/robot/文档/Genesis-main/Genesis/genesis/assets/meshes/cube.obj"

verts, elems = main(file_path)

print(f"顶点数: {len(verts)}, 元素数: {len(elems)}")

这部分代码就是genesis库中fem求解器对obj文件的处理流程，并通过检验我之前成功跑通的fem模型验证这串代码的正确性。

之后在报错信息中知道了obj模型要三角化，才能正确在fem求解器中导入

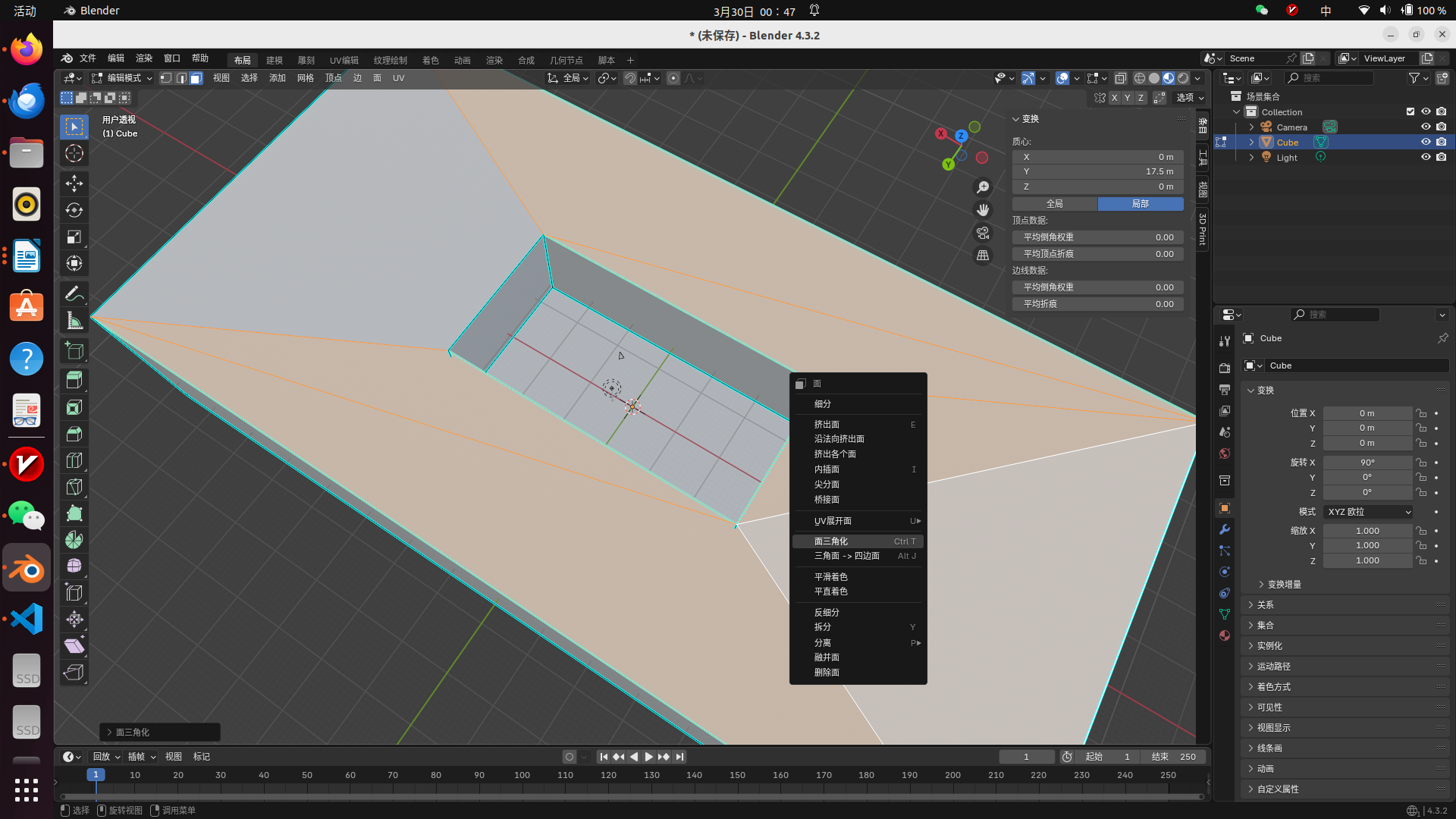

如图所示，将面三角化。

在经历了这么多试错，花费了两周时间才最终把基坑模型给正确导入。

从这两周的学习过程中我学习到

1.在blender中建模型要使用挖空的方法，而不是一个又一个的模型拼凑的方法

2.注重源码，而不是一味尝试

3.修复网格中三角化的重要性

4.将每次万博的指令，记在本子里，并充分谈论，确保指令能落到实处，并且不要拖延

5.之后在写一个有关自动化建模的软件时，可以考虑在genesis库中使用布尔差值（其中需要学习矩阵运算对坐标和角度的影响），或者之间导入blender库

6.在tetgen中可以设计一个算法，去除重复点，但目前对面的影响和相交部分的点没有处理处理思路。想自己以后设计一个算法来解决网格自相交的问题。
