PathMeasure之迷径追踪

Path,不论是在自定义View还是动画,都占有举足轻重的地位。绘制Path,可以通过Android提供的API,或者是贝塞尔曲线、数学函数、图形组合等等方式,而要获取Path上每一个构成点的坐标,一般需要知道Path的函数方法,例如求解贝塞尔曲线上的点的De Casteljau算法,但对于一般的Path来说,是很难通过简单的函数方法来进行计算的,那么,如何来定位任意一个给定Path的任意一个点的坐标呢?

Android SDK提供了一个非常有用的API来帮助开发者实现这样一个Path路径点的坐标追踪,这个类就是PathMeasure,它可以认为是一个Path的坐标计算器。

初始化

PathMeasure类似一个计算器,对它进行初始化只需要new一个PathMeasure对象即可:

PathMeasure pathMeasure = new PathMeasure();

初始化PathMeasure后,可以通过PathMeasure.setPath()的方式来将Path和PathMeasure进行绑定,例如:

pathMeasure.setPath(path, true);

当然,你也可以直接使用PathMeasure的有参构造方法来进行初始化:

PathMeasure (Path path, boolean forceClosed)

这里最不容易理解的就是第二个boolean参数forceClosed。

forceClosed参数

这个参数——forceClosed,简单的说,就是Path最终是否需要闭合,如果为True的话,则不管关联的Path是否是闭合的,都会被闭合。

但是这个参数对Path和PathMeasure的影响是需要解释下的:

  • forceClosed参数对绑定的Path不会产生任何影响,例如一个折线段的Path,本身是没有闭合的,forceClosed设置为True的时候,PathMeasure计算的Path是闭合的,但Path本身绘制出来是不会闭合的。
  • forceClosed参数对PathMeasure的测量结果有影响,还是例如前面说的一个折线段的Path,本身没有闭合,forceClosed设置为True,PathMeasure的计算就会包含最后一段闭合的路径,与原来的Path不同。

API

PathMeasure的API非常容易理解,几乎都是望文生义。

getLength

PathMeasure.getLength()的使用非常广泛,其作用就是获取计算的路径长度。

getSegment

boolean getSegment (float startD, float stopD, Path dst, boolean startWithMoveTo)

这个API用于截取整个Path的片段,通过参数startD和stopD来控制截取的长度,并将截取的Path保存到dst中,最后一个参数startWithMoveTo表示起始点是否使用moveTo方法,通常为True,保证每次截取的Path片段都是正常的、完整的。

如果startWithMoveTo设置为false,通常是和dst一起使用,因为dst中保存的Path是被不断添加的,而不是每次被覆盖,设置为false,则新增的片段会从上一次Path终点开始计算,这样可以保存截取的Path片段数组连续起来。

nextContour

nextContour()方法用的比较少,比较大部分情况下都只会有一个Path而不是多个,毕竟这样会增加Path的复杂度,但是如果真有一个Path,包含了多个Path,那么通过nextContour这个方法,就可以进行切换,同时,默认的API,例如getLength,获取的也是当前的这段Path所对应的长度,而不是所有的Path的长度,同时,nextContour获取Path的顺序,与Path的添加顺序是相同的。

getPosTan

boolean getPosTan (float distance, float[] pos, float[] tan)

这个API用于获取路径上某点的坐标及其切线的坐标,这个API非常强大,但是比较难理解,后面会结合例子来讲解。

简单的说,就是通过指定distance(0

硬件加速的Bug

由于硬件加速的问题,PathMeasure中的getSegment在讲Path添加到dst数组中时会被导致一些错误,需要通过mDst.lineTo(0,0)来避免这样一个Bug。

Demo

路径绘制

路径绘制是PathMeasure最常用的功能,其原理就是通过getSegment来不断截取Path片段,从而不断绘制完整的路径,效果如图所示:

这里写图片描述

代码如下所示:

package xys.com.pathart.views;

import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PathMeasure;
import android.util.AttributeSet;
import android.view.View;

/**
 * 路径动画 PathMeasure
 * <p/>
 * Created by xuyisheng on 16/7/15.
 */
public class PathPainter extends View {

    private Path mPath;
    private Paint mPaint;
    private PathMeasure mPathMeasure;
    private float mAnimatorValue;
    private Path mDst;
    private float mLength;

    public PathPainter(Context context) {
        super(context);
    }

    public PathPainter(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPathMeasure = new PathMeasure();
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(5);
        mPath = new Path();
        mPath.addCircle(400, 400, 100, Path.Direction.CW);
        mPathMeasure.setPath(mPath, true);
        mLength = mPathMeasure.getLength();
        mDst = new Path();

        final ValueAnimator valueAnimator = ValueAnimator.ofFloat(0, 1);
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator valueAnimator) {
                mAnimatorValue = (float) valueAnimator.getAnimatedValue();
                invalidate();
            }
        });
        valueAnimator.setDuration(2000);
        valueAnimator.setRepeatCount(ValueAnimator.INFINITE);
        valueAnimator.start();
    }

    public PathPainter(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mDst.reset();
        // 硬件加速的BUG
        mDst.lineTo(0,0);
        float stop = mLength * mAnimatorValue;
        mPathMeasure.getSegment(0, stop, mDst, true);
        canvas.drawPath(mDst, mPaint);
    }
}

通过这种方式,只需要做一点点小的修改,就可以完成一个比较有意思的loading图,效果如下所示:

这里写图片描述

我们只需要修改下起始值的数字即可,关键代码如下:

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    mDst.reset();
    // 硬件加速的BUG
    mDst.lineTo(0,0);
    float stop = mLength * mAnimatorValue;
    float start = (float) (stop - ((0.5 - Math.abs(mAnimatorValue - 0.5)) * mLength));
    mPathMeasure.getSegment(start, stop, mDst, true);
    canvas.drawPath(mDst, mPaint);
}

路径绘制——另辟蹊径

关于路径绘制,View的始祖Romain Guy曾经有一篇文章讲解了一个很使用的技巧,地址如下所示:

http://www.curious-creature.com/2013/12/21/android-recipe-4-path-tracing/

Romain Guy使用DashPathEffect来实现了路径绘制。

DashPathEffect(float[] intervals, float phase)

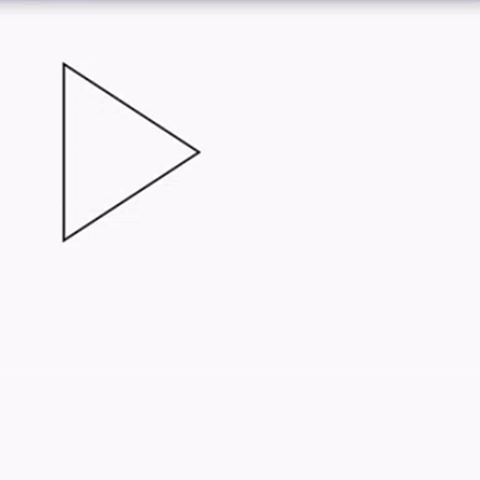

DashPathEffect传入了一个intervals数组,用来控制实线和虚线的数组的显示,那么当实线和虚线都是整个路径的长度时,整个路径就只显示实线或者虚线了,这时候通过第二个参数phase来控制起始偏移量,就可以完成整个路径的绘制了,这的确是一个非常trick而且有效的方式,效果如图所示:

这里写图片描述

代码如下所示:

package xys.com.pathart.views;

import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.DashPathEffect;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PathEffect;
import android.graphics.PathMeasure;
import android.util.AttributeSet;
import android.view.View;
import android.view.animation.AccelerateDecelerateInterpolator;

/**
 * 路径绘制——DashPathEffect
 * <p/>
 * Created by xuyisheng on 16/7/15.
 */
public class PathPainterEffect extends View implements View.OnClickListener{

    private Paint mPaint;
    private Path mPath;
    private PathMeasure mPathMeasure;
    private PathEffect mEffect;
    private float fraction = 0;
    private ValueAnimator mAnimator;

    public PathPainterEffect(Context context) {
        super(context);
    }

    public PathPainterEffect(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPath = new Path();
        mPath.reset();
        mPath.moveTo(100, 100);
        mPath.lineTo(100, 500);
        mPath.lineTo(400, 300);
        mPath.close();

        mPaint = new Paint();
        mPaint.setColor(Color.BLACK);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(5);

        mPathMeasure = new PathMeasure(mPath, false);
        final float length = mPathMeasure.getLength();

        mAnimator = ValueAnimator.ofFloat(1, 0);
        mAnimator.setInterpolator(new AccelerateDecelerateInterpolator());
        mAnimator.setDuration(2000);
        mAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator valueAnimator) {
                fraction = (float) valueAnimator.getAnimatedValue();
                mEffect = new DashPathEffect(new float[]{length, length}, fraction * length);
                mPaint.setPathEffect(mEffect);
                invalidate();
            }
        });
        setOnClickListener(this);
    }

    public PathPainterEffect(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawPath(mPath, mPaint);
    }

    @Override
    public void onClick(View view) {
        mAnimator.start();
    }
}

其关键代码就是在于设置:

mEffect = new DashPathEffect(new float[]{length, length}, fraction * length);

后面通过属性动画来控制路径绘制即可。

坐标与切线

PathMeasure的getPosTan()方法,可以获取路径上的坐标点和对应点的切线坐标,其中,路径上对应的点非常好理解,就是对应的点的坐标,而另一个参数tan[]数组,它用于返回当前点的运动轨迹的斜率,要理解这个API,我们首先来看下Math中的atan2这个方法:

public static double atan2 (double y, double x)

虽然atan()方法可以用于求一个反正切值,但是他传入的是一个角度,所以我们使用atan2()方法:

Math.atan2()函数返回点(x,y)和原点(0,0)之间直线的倾斜角

那么如何计算任意两点间直线的倾斜角呢?只需要将两点x,y坐标分别相减得到一个新的点(x2-x1,y2-y1)。然后利用它求出角度即可——Math.atan2(y2-y1,x2-x1)。

利用这个API,通常可以获取Path上的点坐标和点的运动趋势,对于运动趋势,通常通过Math.atan2()来转换为切线的角度,代码如下所示:

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    mMeasure.getPosTan(mMeasure.getLength() * currentValue, pos, tan);
    float degrees = (float) (Math.atan2(tan[1], tan[0]) * 180.0 / Math.PI);
}

根据这个API,我们可以模拟一个圆上的点和点的运动趋势,代码如下:

package xys.com.pathart.views;

import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PathMeasure;
import android.util.AttributeSet;
import android.view.View;

/**
 * 曲线上切点
 * <p/>
 * Created by xuyisheng on 16/7/15.
 */
public class PathTan extends View implements View.OnClickListener {

    private Path mPath;
    private float[] pos;
    private float[] tan;
    private Paint mPaint;
    float currentValue = 0;
    private PathMeasure mMeasure;

    public PathTan(Context context) {
        super(context);
    }

    public PathTan(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPath = new Path();
        mPaint = new Paint();
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(4);
        mMeasure = new PathMeasure();
        mPath.addCircle(0, 0, 200, Path.Direction.CW);
        mMeasure.setPath(mPath, false);
        pos = new float[2];
        tan = new float[2];
        setOnClickListener(this);
    }

    public PathTan(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mMeasure.getPosTan(mMeasure.getLength() * currentValue, pos, tan);
        float degrees = (float) (Math.atan2(tan[1], tan[0]) * 180.0 / Math.PI);

        canvas.save();
        canvas.translate(400, 400);
        canvas.drawPath(mPath, mPaint);
        canvas.drawCircle(pos[0], pos[1], 10, mPaint);
        canvas.rotate(degrees);
        canvas.drawLine(0, -200, 300, -200, mPaint);
        canvas.restore();
    }

    @Override
    public void onClick(View view) {
        ValueAnimator animator = ValueAnimator.ofFloat(0, 1);
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator valueAnimator) {
                currentValue = (float) valueAnimator.getAnimatedValue();
                invalidate();
            }
        });
        animator.setDuration(3000);
        animator.setRepeatCount(ValueAnimator.INFINITE);
        animator.start();
    }
}

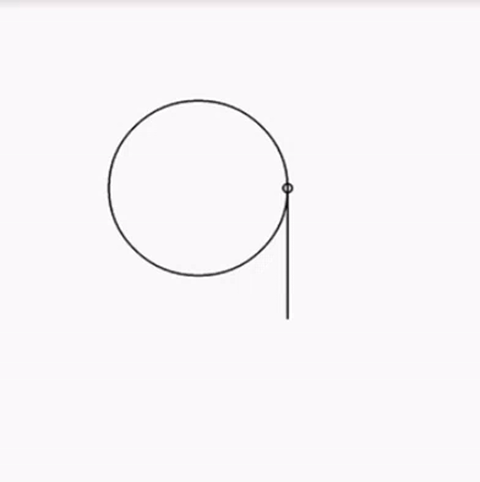

Demo效果如图所示:

这里写图片描述

只不过这里在绘制的时候,使用了一些Trick,先通过canvas.translate方法将原点移动的圆心,同时,通过canvas.rotate将运动趋势的角度转换为画布的旋转,这样每次绘制切线,就只需要画一条同样的切线即可。

源代码

源码已上传到Github:

https://github.com/xuyisheng/PathArt
