CH340模块

作用：1.拥有串口通信
2.用于下载程序

串口通信

CH340模块驱动安装，这个文件网上应该都有
在这里插入图片描述

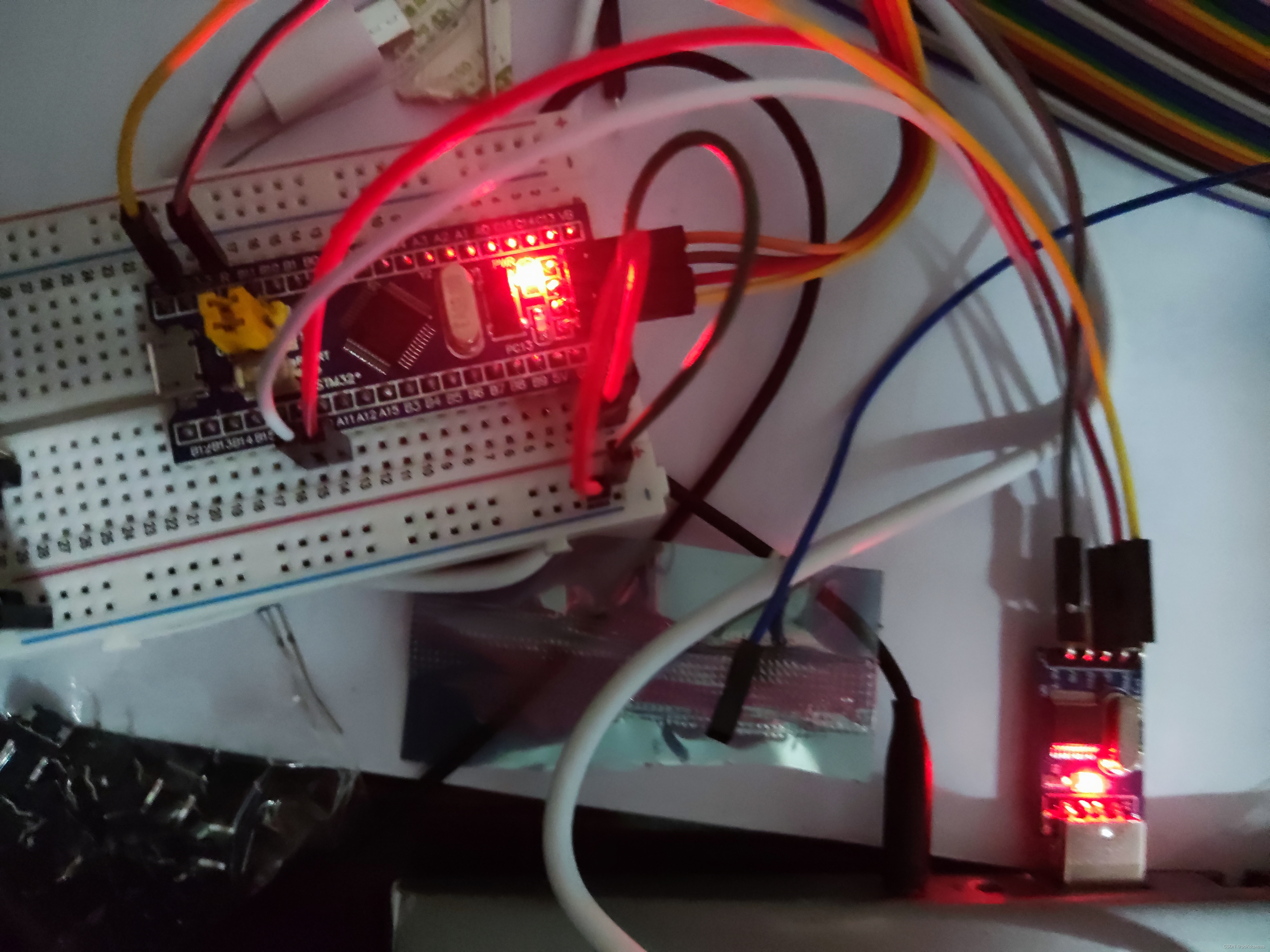

安装好了就需要检查开发板，通信是否正常，将开发板tx和rx用一条线相连（自己给自己发消息发现是可以的）就正常

在这里插入图片描述

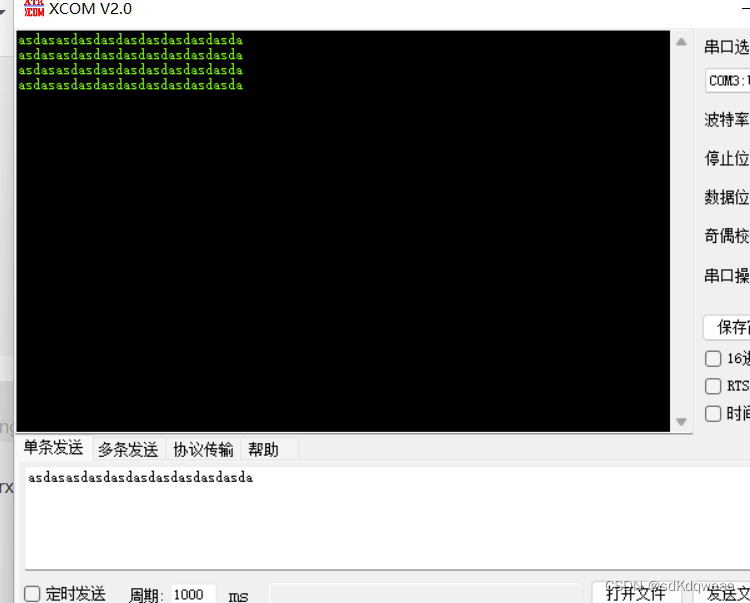

在开发板上面进行串口通信

这一块使用自己写好的usart通信的代码进行测试，代码可以自行写和测试

利用CH340进行程序下载

程序下载连线还是和串口通信一致，唯一需要注意的就是在使用开发板下载的时候，要将接线帽也就是黄色部分接成01，执行程序又需要接回去，这样才能正常的下载程序

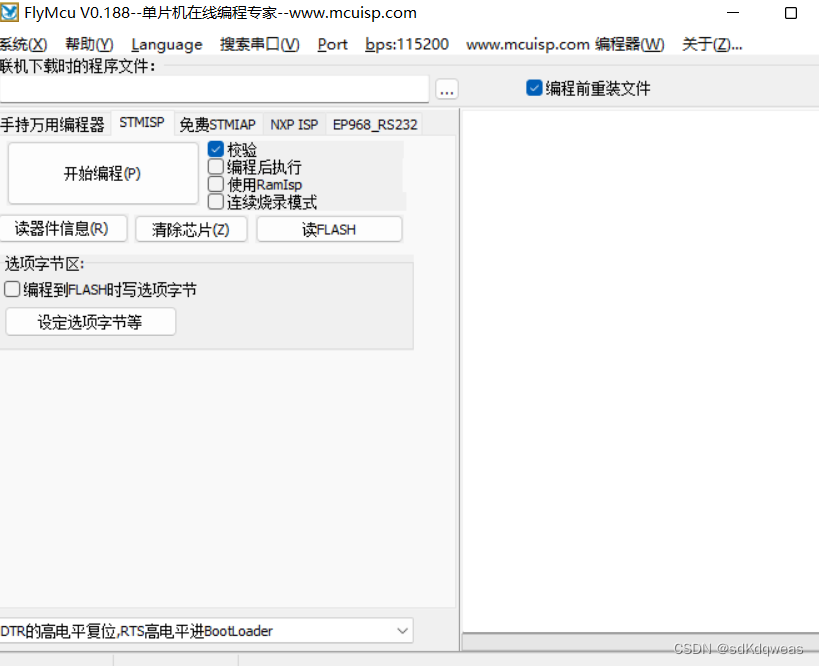

下载程序使用flymcu开进行下载，相关选项进行设置之后就能使用了，如果连接ISP失败，flyMCU也会提示（一开始我的接线帽没有连接对，就一直不能连接）

在这里插入图片描述

在这里插入图片描述
