前言:在前一篇《STM32WL开发之LORA产品选型》中确定了选用STM32WL方案后,随即购买了两块易智联(西安)科技有限公司的LM401-Pro-Kit评估板,开始进行验证测试及产品设计。
LM401评估板开箱
下面介绍一下易智联(西安)科技有限公司的LM401-Pro-Kit评估板拿到后的开箱情形。

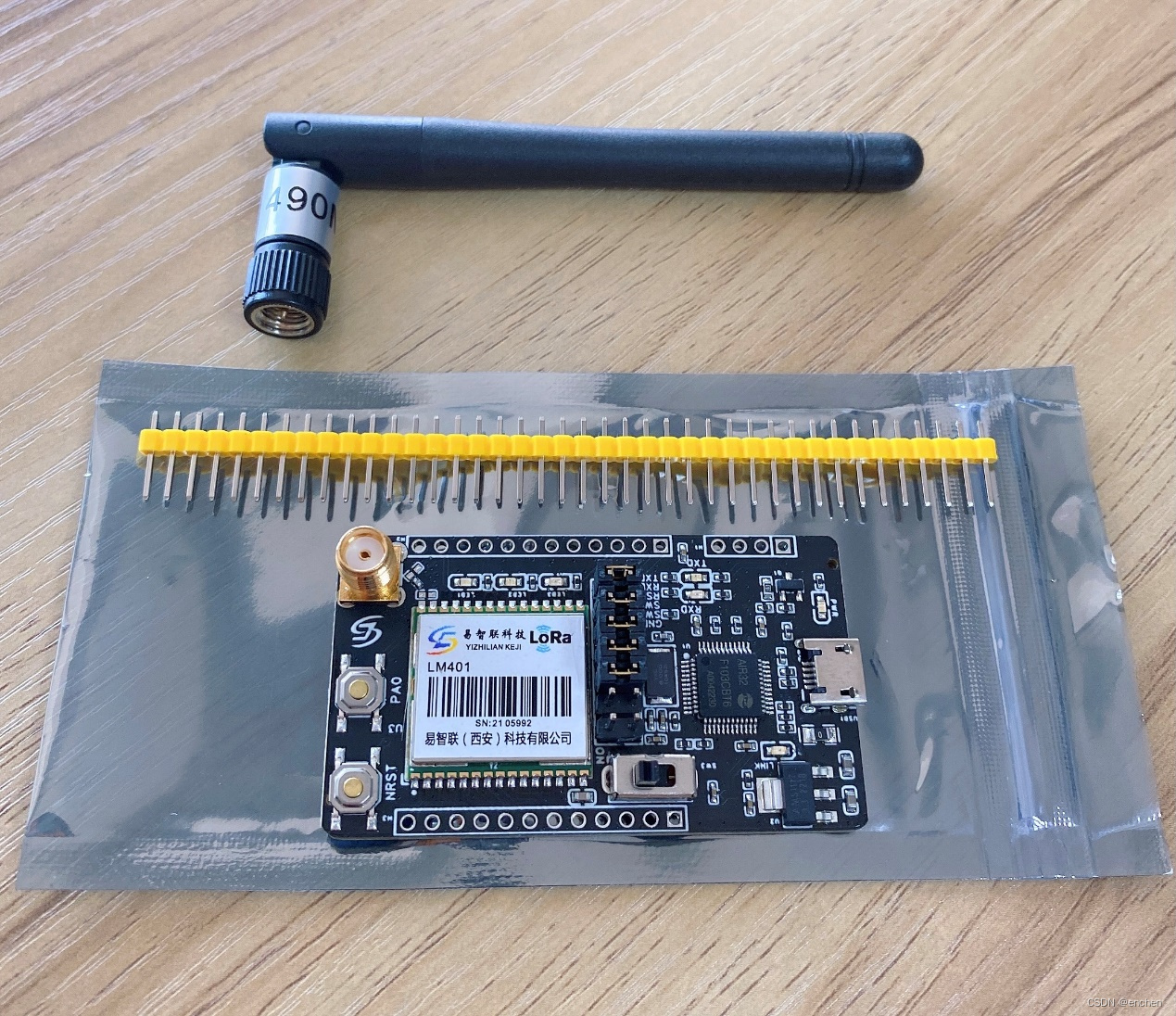

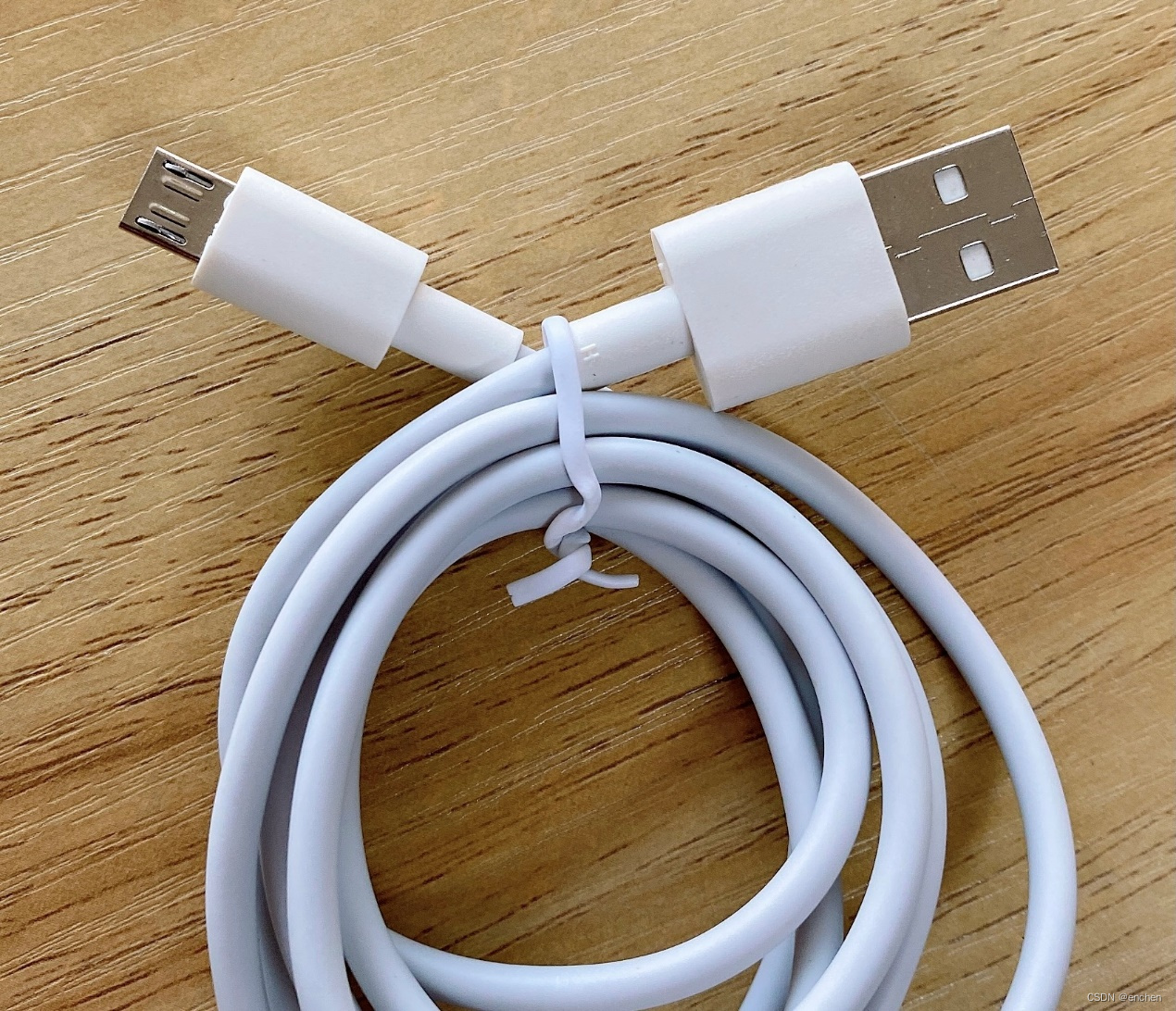

上图是收到的评估板套件,包括一个评估板、排针和天线。注意,评估板所用电源/数据连接线是一个Micro-B接口的USB转接线,可以选购。如下图所示:
LM401评估板PingPong测试
在LM401-Pro-Kit评估板上,自带一个LoRa通信的PingPong测试程序,其实现原理是两块LM401-Pro-Kit评估板充当LoRa通信的两个端点,加电运行起来之后,评估板上的系统会自动发送一个四字节的“Ping”数据,对端收到并确认是“Ping”数据后会回发四个字节的“Pong”数据……依此循环,可用于测试LoRa无线收发链路是否OK。
LM401评估板的连接

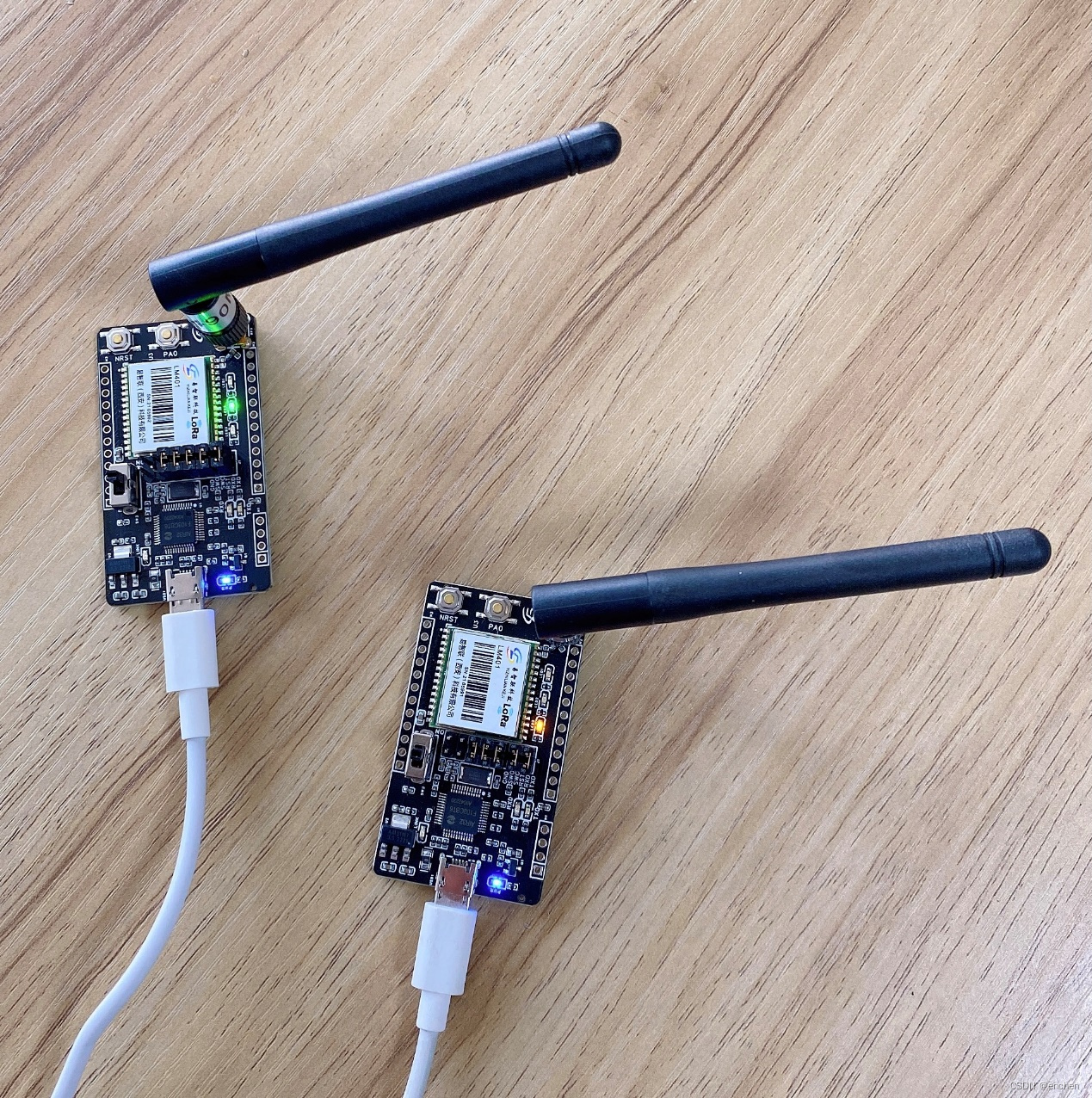

PingPong测试的物理连接如下图,两个评估板,分别接上天线,并通过Micro-B接口的MicroUSB线连接评估版与电脑。
PingPong测试

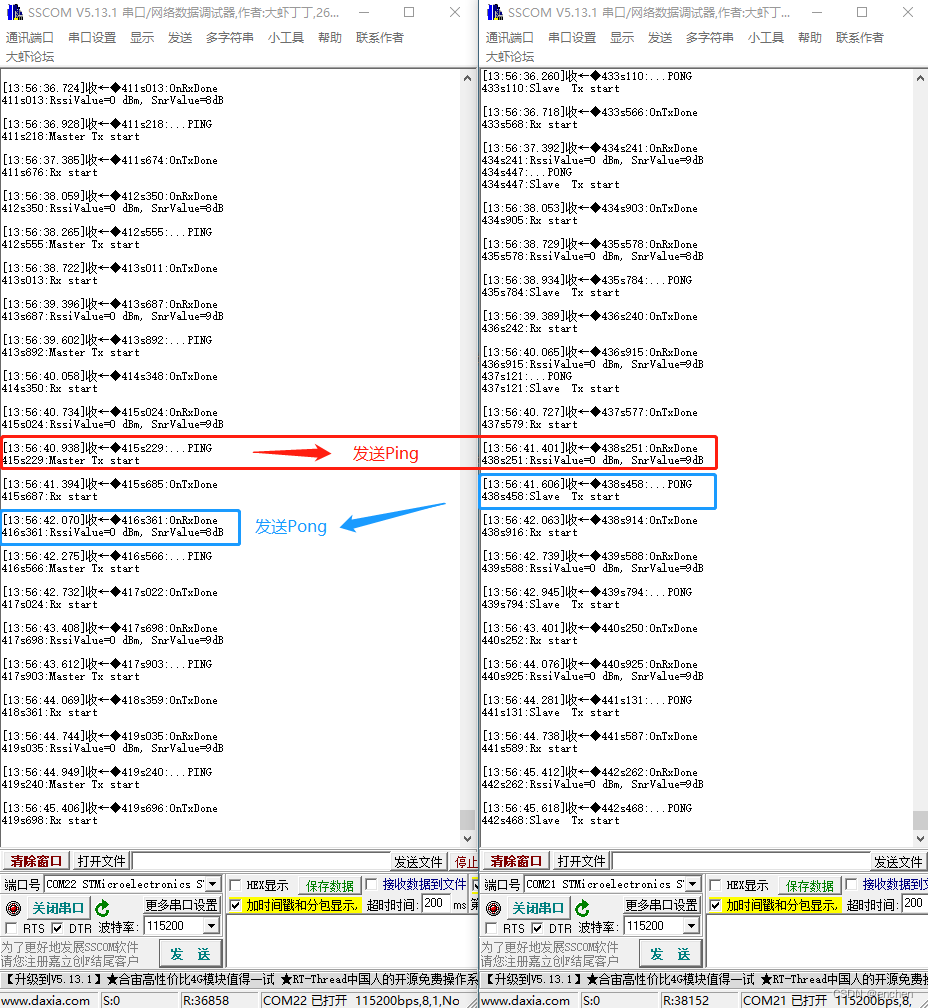

把两块评估板连接好之后,在电脑上打开串口助手,可以看到多了带“…STLink Virtual COM Port”字样的端口名称,选中并配置波特率为 115200,打开串口,然后评估板加电即可看到串口有如下输出。
由串口的输出信息可以看到,两块评估板一端发送“Ping”数据,一端发送“Pong”数据,并有指示灯闪烁,符合测试预期,证明评估板工作正常。
