E18-D80NK拆解

已于 2022-03-07 12:01:49 修改
阅读量4.5k 收藏 31
点赞数 7
分类专栏： 嵌入式硬件 文章标签： p2p linq gnu
于 2021-04-01 09:18:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/enfang1120/article/details/115352699
版权
本文通过实物拆解展示了内部关键元器件的应用实例，包括2SC1623(NPN)、MMBT9015(PNP)、BCX56-16(NPN)等晶体管及MC14013B双D触发器，并配以100uF/16V电解电容，同时提供了详细的电路图分析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

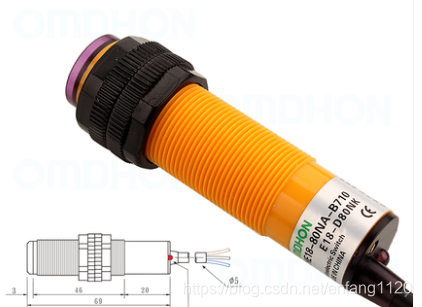

实物图片

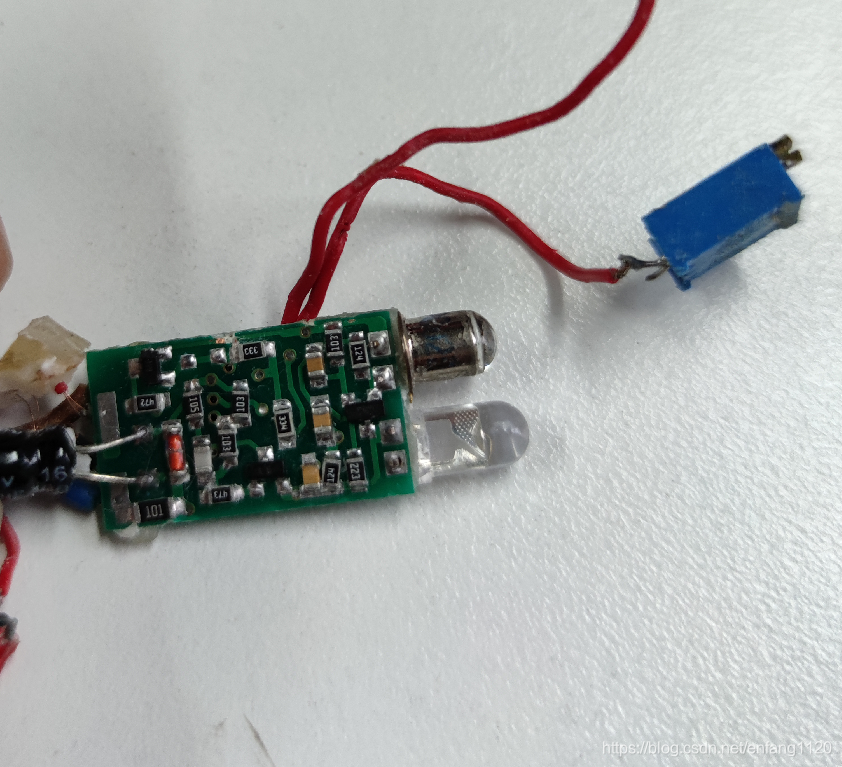

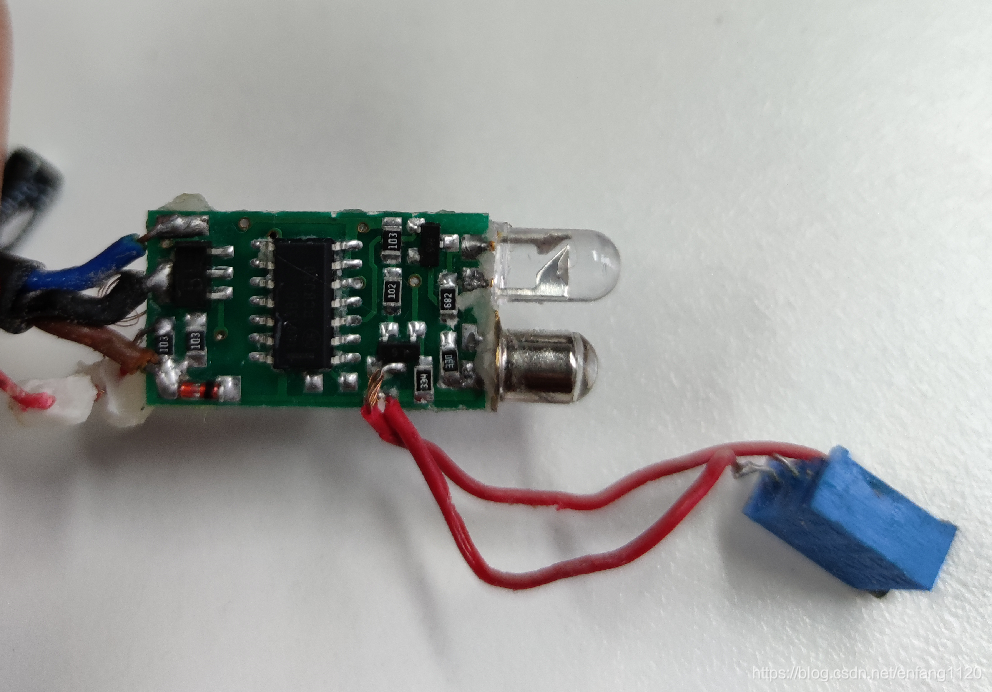

1、拆解后的图片

2、里面用到的关键元器件如下

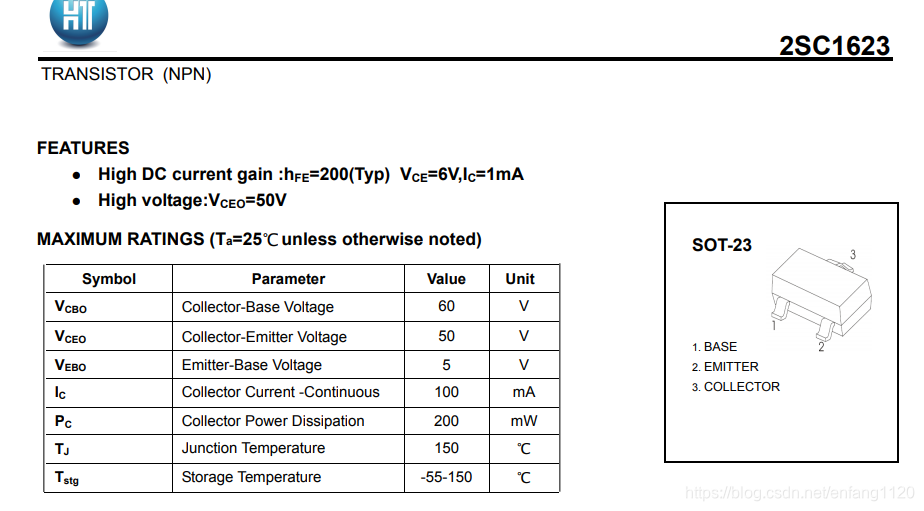

L6-->2SC1623(NPN)  SOT23：

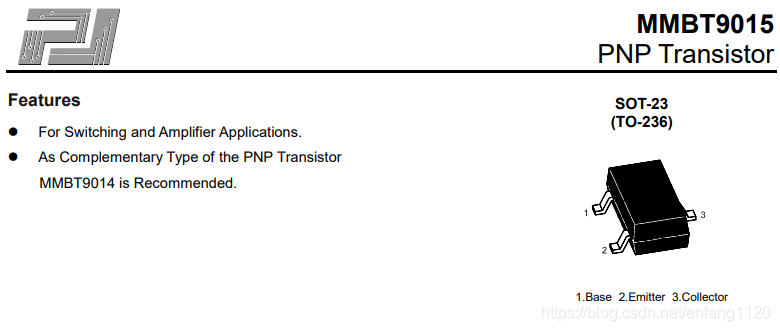

M6-->MMBT9015(PNP) SOT23：

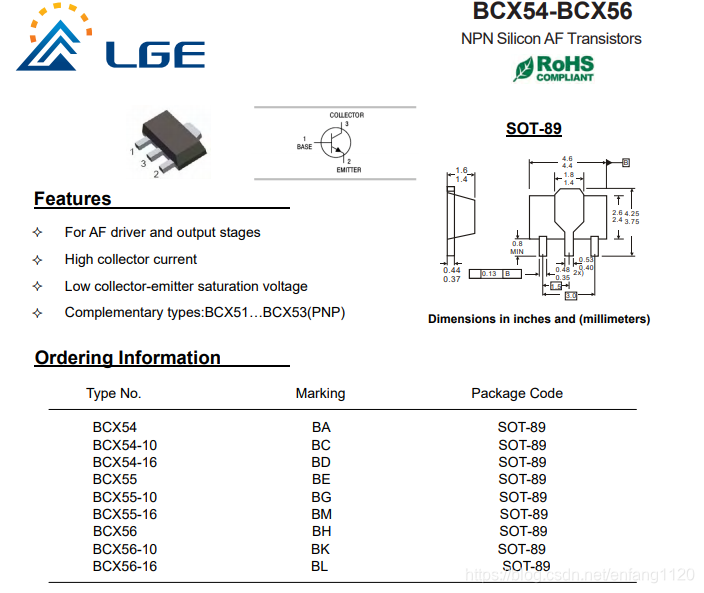

BL-->BCX56-16(NPN)  SOT89：

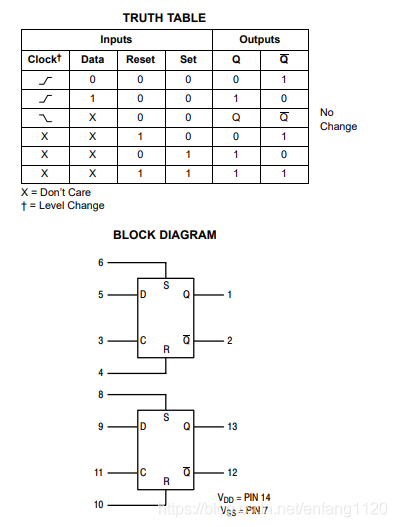

MC14013B   双D触发器：

100uF/16V 电解电容

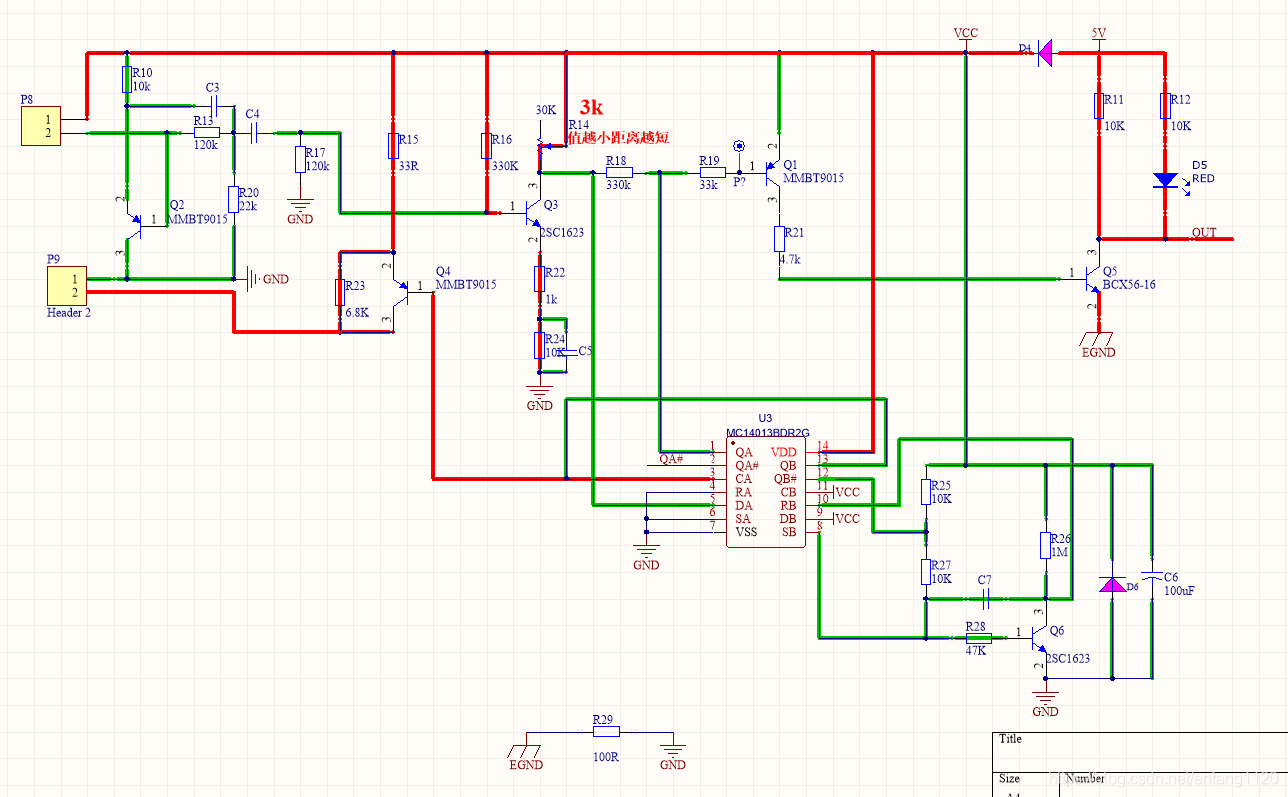

3、电路图分析
