【微知】Mellanox驱动中的iseg是什么？如何指定哪些PCIe设备绑定到驱动？如何获取固件Firmware版本？(Initialization segment)

本文链接：https://blog.csdn.net/essencelite/article/details/146082468

快速回忆

PCIe设备id表：mlx5_core_pci_table
iseg是Initialization segment的意思，初始化字段，处于bar空间，BAR0的前几个字段，偏移是BAR0的0开始的。

背景

Mellanox网卡驱动主要是PCIe的驱动，驱动mlx5_core.ko主要负责PCIe驱动的管理，他会注册一个PCIe驱动到Linux内核的PCIe框架中，然后如果有PCIe设备热插拔或者rescan触发热插后就会调用。本文主要分析mlx5_core.ko如何利用PCIe的配置空间来获取他的Firmware版本号。

触发时机和关联key

首先，PCIe设备在BIOS阶段会被扫描枚举到PCIe设备并且放在ACPI（Advanced Configuration and Power Interface，高级配置与电源接口）模块中的acpi_pci中管理，并且会给PCIe设备根据bar空间的内容预留物理内存的地址空间。BIOS加载Linux系统会将相关资源信息高速Linux系统，并且PCIe设备就会在PCIe框架中创建对应设备，如果此时存在与之绑定的驱动，就会触发加载PCIe驱动的probe函数。其中PCIe驱动是根据pci_register_driver的时候注册的驱动描述结构中的id_table（pci_device_id的结构）来决定该驱动绑定什么PCIe设备的。这里决定绑定的PCIe设备主要是通过PCIe设备的vendorID和deviceID。这两个信息在PCIe设备中会存储在PCIe的配置空间中，在BIOS扫描阶段会读取这些配置信息并且存下来。

pci_device_id的结构：

struct pci_device_id {
	__u32 vendor, device;		/* Vendor and device ID or PCI_ANY_ID*/
	__u32 subvendor, subdevice;	/* Subsystem ID's or PCI_ANY_ID */
	__u32 class, class_mask;	/* (class,subclass,prog-if) triplet */
	kernel_ulong_t driver_data;	/* Data private to the driver */
	__u32 override_only;
};

比如Mellanox的驱动注册几个关键信息：

#ifndef PCI_VENDOR_ID_MELLANOX
#define PCI_VENDOR_ID_MELLANOX		0x15b3
#endif

#define PCI_DEVICE_ID_MELLANOX_CONNECTX4_LX	0x1015

static const struct pci_device_id mlx5_core_pci_table[] = {
...
	{ PCI_VDEVICE(MELLANOX, PCI_DEVICE_ID_MELLANOX_CONNECTX4_LX) },
...
}

static struct pci_driver mlx5_core_driver = {
	.name           = KBUILD_MODNAME,
	.id_table       = mlx5_core_pci_table,
	.probe          = probe_one,
...
}

pci_register_driver(&mlx5_core_driver);

可以看到这里pci注册驱动的结构中，就会有id_table，用来表示这个驱动支持哪些vendor和那些device。这里的PCIe的vendorID需要再PCI sig去注册获取。这里可以查询:pcisig，
也可以这里查询：PCIe vendor search
也可以这里查询：pci-ids

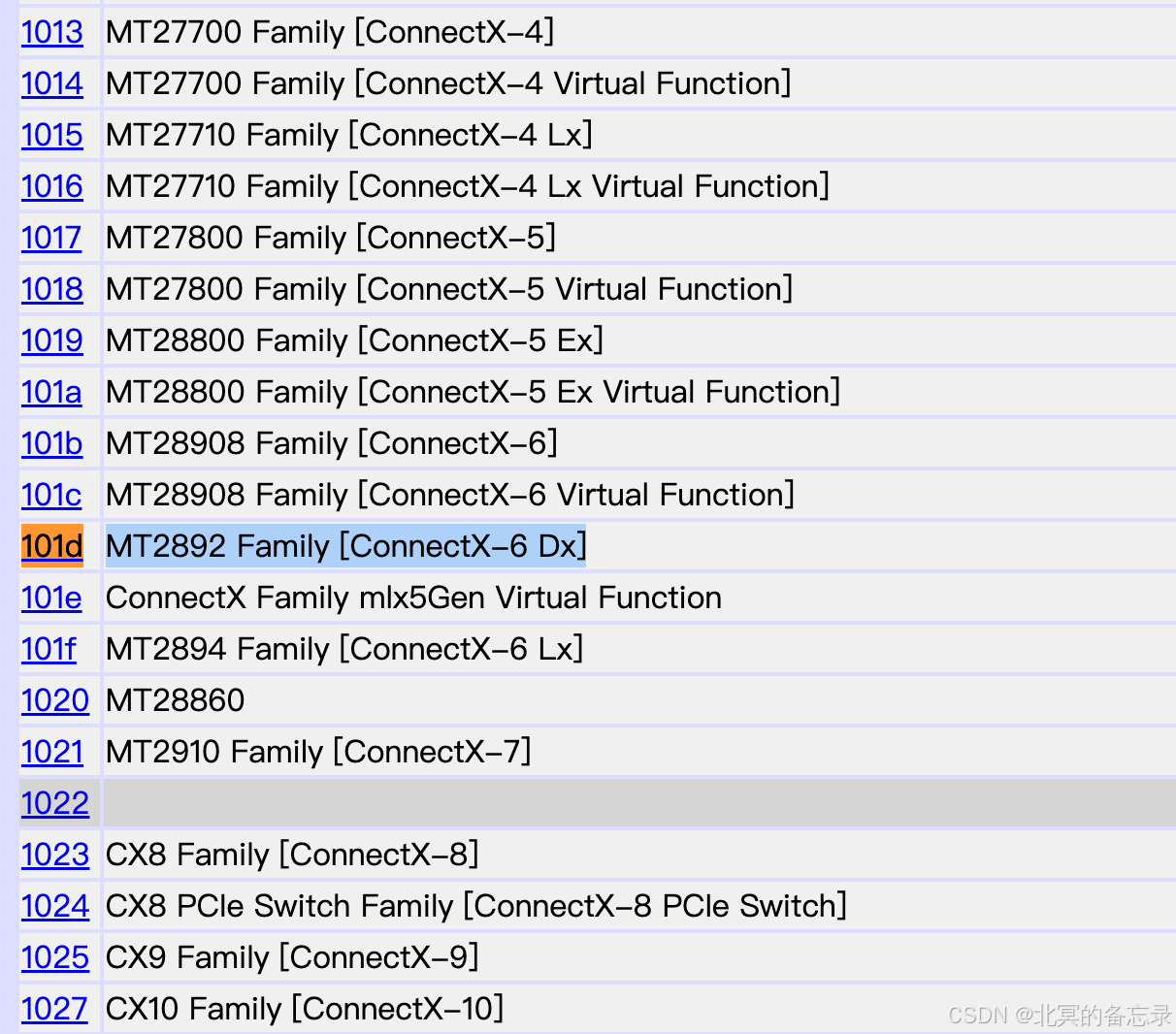

比如Mellanox查询出来的：https://admin.pci-ids.ucw.cz/read/PC/15b3
在这里插入图片描述

获取bar 0空间的物理地址

dev->bar_addr = pci_resource_start(pdev, 0); #获取PCIe设备的资源初始地址，bar0的。pci_resource_start 函数用于获取 PCI 设备资源的起始地址。

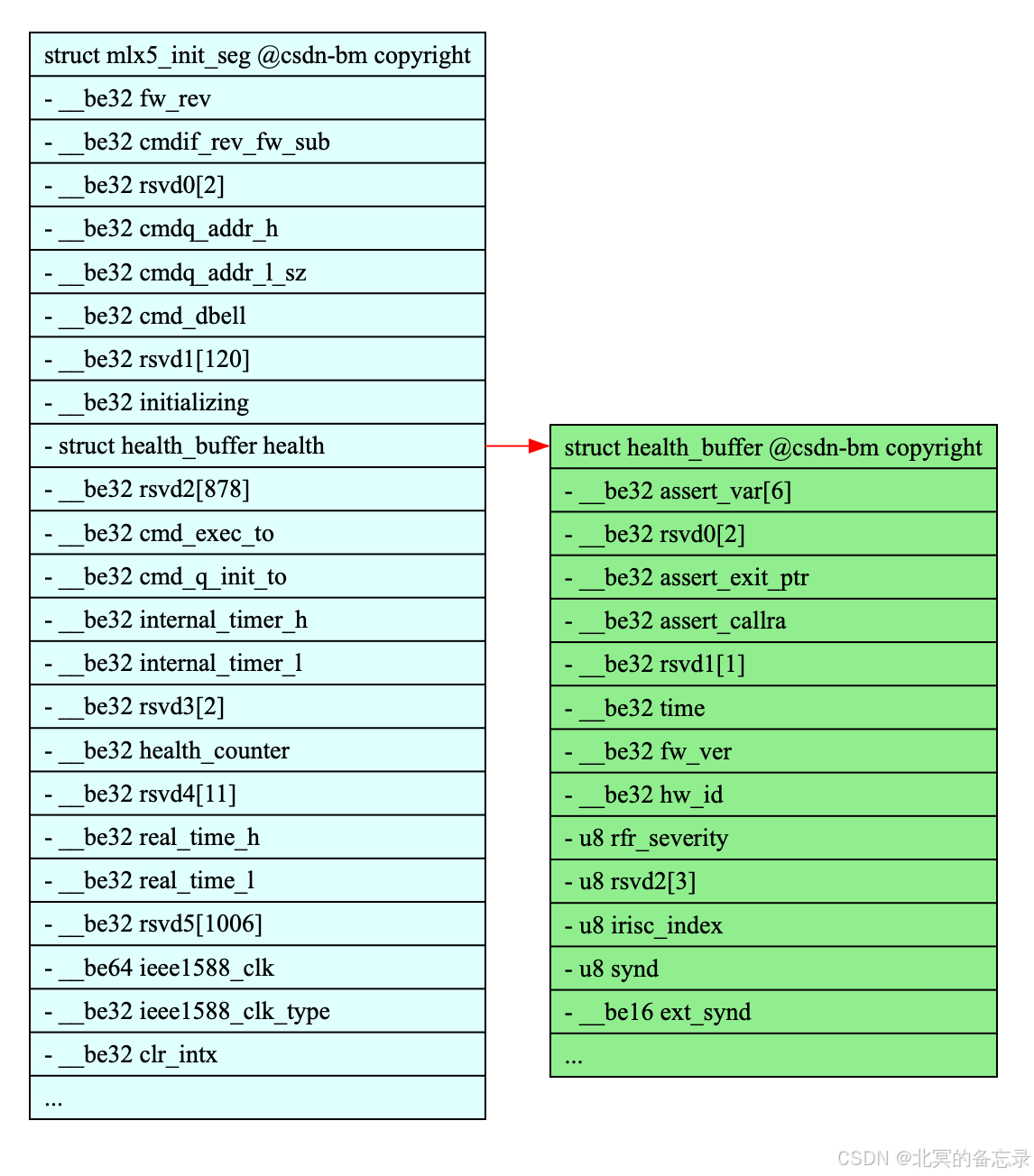

dev->iseg_base = dev->bar_addr;  #iseg是Initialization segment的意思，初始化字段，处于bar空间，BAR0的前几个字段，偏移是BAR0的0开始的。
dev->iseg = ioremap(dev->iseg_base, sizeof(*dev->iseg)); #获取到物理地址后使用ioremap将IO地址空间映射到内核的虚拟地址空间。 后面驱动访问虚拟地址空间，会被转化为物理地址，并且是ioaddr，系统的host bridge访问该地址的时候发现是ioaddr，不会直接访问DDR，而是访问对应的设备。

根据iseg的虚拟地址直接访问获取系统信息

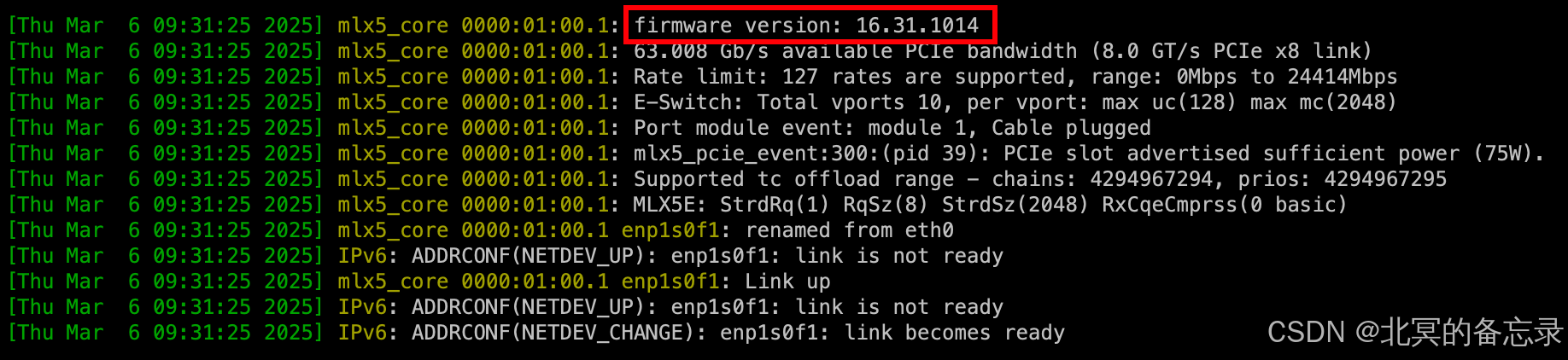

firmware version如何获取的？
在这里插入图片描述

	mlx5_core_info(dev, "firmware version: %d.%d.%d\n", fw_rev_maj(dev),
		       fw_rev_min(dev), fw_rev_sub(dev));

static inline u16 fw_rev_maj(struct mlx5_core_dev *dev)
{
	return ioread32be(&dev->iseg->fw_rev) & 0xffff;
}

static inline u16 fw_rev_min(struct mlx5_core_dev *dev)
{
	return ioread32be(&dev->iseg->fw_rev) >> 16;
}

static inline u16 fw_rev_sub(struct mlx5_core_dev *dev)
{
	return ioread32be(&dev->iseg->cmdif_rev_fw_sub) & 0xffff;
}
