PowerPC 440 u-boot启动代码深入分析

本文主要分析u-boot中与PowerPC 440体系结构紧密相关的汇编语言代码，不涉及u-boot整体启动流程。

我用的芯片是ppc 460-s，由于它和ppc 440的差别较小，我们不妨把两者混为一谈。在u-boot代码中也是以ppc4xx呈现的，即ppc 440, 460或405等系列，都使用同一套引导代码。

1. 准备工作

uboot版本：u-boot-2016.03

Linux版本：debian 10

1.1 安装powerpc gcc交叉编译工具

参考以前写的文章[powerpc linux 交叉编译环境配置]，网址:

https://blog.csdn.net/eugenelyq/article/details/119734517

1.2 编译

make gdppc440etx_defconfig

make

这里以gdppc440etx配置为蓝本，分析主要涉及第一阶段启动代码的汇编语言部分。

1.3 涉及的文件

arch\powerpc\cpu\ppc4xx\resetvec.S (reset instruction)

arch\powerpc\cpu\ppc4xx\start.S    (boot code)

arch\powerpc\cpu\ppc4xx\u-boot.lds (linker script)

board\gdsys\gdppc440etx\init.S    (tlbtab)

include\configs\gdppc440etx.h     (config)

1.4 涉及的知识点

ppc 440 体系结构及指令

gnu汇编语法

gnu链接脚本

2. powerpc 440 体系结构之启动流程

想看懂代码，必须要了解不同体系结构的引导流程。

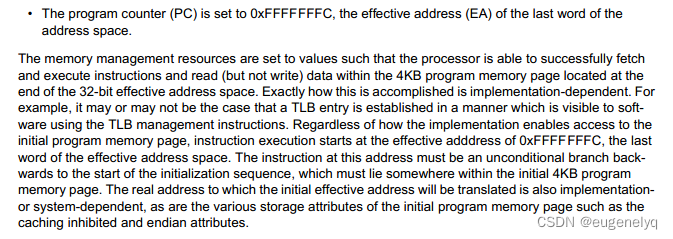

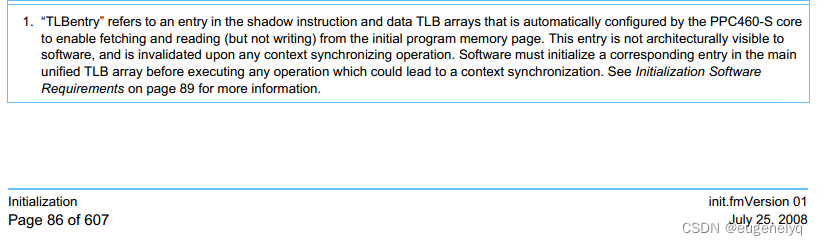

[PowerPC 460-S Embedded Processor Core User’s Manual] ppc460-s用户手册的第三章专门用了一章讲解该cpu core的初始化(引导)流程，其中比较重要的是下面一段话：

这里要说的意思是：

复位后，(硬件)设置内存管理资源以便处理器能够取指，执行，从地址空间的最高4k有效地址处读取数据。具体如何设置，每个处理器的实现不同。不管硬件如何实现访问4K内存空间，处理器都将从0xffff_fffc处开始执行指令，这里是有效地址的最后一个字(最后4个字节)。该地址处的指令必须是一个无条件分支指令，必须跳转到4K地址空间内。在这4K地址空间内，作必要的初始化工作。

熟悉arm体系结构者应该清楚，arm核的mmu默认是关闭的，在此情况下，理论上32位地址空间可以随便访问。但powerpc 440系列不同，它们的mmu是常开的，即如果不经过mmu映射，地址空间中的任何地址都无法访问，不能读写。

那么，最后4K的地址空间又是怎么实现取指和执行的呢？

是的，是硬件通过shadow TLB实现的，硬件把rom开始的4K映射到32位地址空间的最后4K。这也解释了”必须跳转到
