图像采集卡ECFG系列—软硬件技术参数和功能特性FAQ汇总

Q: ECFG S16-9296/S4-9296/S1-9296的POC对外供电能力？

A: 4个FAKRA连接器采用1个DCDC的电源芯片，单芯片输出电流4A，分流给4个端口。设计上PCBA保证了单口电流指标1A。

因为一般的FAKRA模组的常规工作电流在200mA以内，所以我们用120W的电源适配器作为默认配置。

所以实际最大供电能力如下：

S16-9296的16通道是256W
S4-9296的4通道是64W
S1-9296的单通道是16W

Q: S16/S4/S1的丢帧检测的原理是什么？

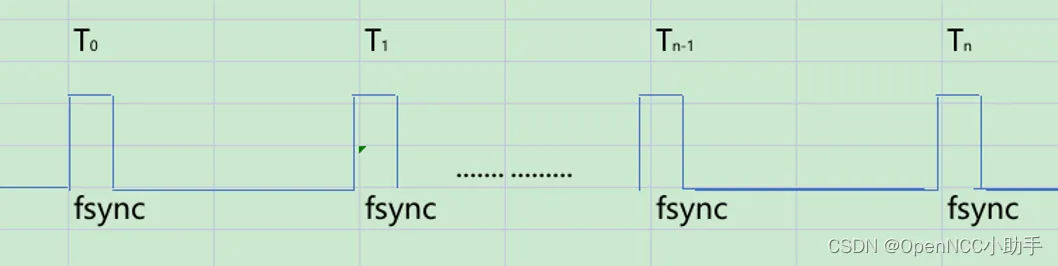

主控芯片捕捉sensor的帧同步信号，并且累加帧计数的值．模组运行了一段时间后，可以根据帧率和运行时间计算出模组应该输出的帧数，通过比较计算帧数与捕捉的帧同步个数，就可以获取模组的丢帧信息，如果计算的帧数大于捕捉的帧率，认为sensor存在丢帧。

N_drop= (Tn -T0)* FPS - N_recv（T:时间；FPS:模组的帧率，通过配置文件输入； N_recv：设备正确接收的帧个数）

考虑到sensor存在晶振误差，超过了一定时间后，需要重新设置起始时间T0，Tmax = 1/fps_acc*(1000/fps).假设fps_acc为0.01%，fps为30帧，Tmax允许的最大值约为333s.

如果模组Sensor、加串芯片有帧计数器，可以而外提供进阶冗余检测保障系统。

Q: 检测电压每个通道显示值有明显差异，电压输出显示的是最大值还是RMS值？

通过ADC切换通道，实现多路camera电流电压读取，切换一次通道需要125ms,切换通道后，在该通道间隔2ms采集30次，并计算平均值．

Q: 在开4个通道视频图像后，帧率只剩下5FPS每通道，是什么原因？

ECFG有两种工作模式，一种模式ecFG设备会做预处理，将全部通道视频进行预缩放，高帧率输出给主控。另外一种模式ECFG会将未处理原始分辨率输出给主控。主控如果需要显示视频，需要进行视频后处理，这对主控CPU性能有一定要求，当通道显示多后，我们需要确认主控电脑性能足够支持视频后处理和显示刷新。

Q: FPS统计原理

Sensor输出图像数据时，同时会输出帧同步信息，主控芯片捕捉两个帧同步信号，并记录时间，通过两帧数据的时间差获取sensor的FPS.

FPS = 1/(Tn+1 - Tn)
