直流稳压电源的组成

直流电源一般包括四部分

1、电源变压器 ：是将交流电网220V的电压所需的电压值
2、整流电路：是将交流电路变成脉动的直流电压
3、滤波电路：由于脉动的直流电压还含有较大的波纹，必须通过滤波电路加以滤除，从而得到平滑的直流电压
4、稳压电路：由于这样的电压还随电网电压波动（一般有10%左右的波动）、负载和温度的变化而变化。因而在整流、滤波电路之后，还需接稳压电路。接入稳压电路的作用是当电网电压波动、负载和温度变化时，维持输出直流电压稳定。

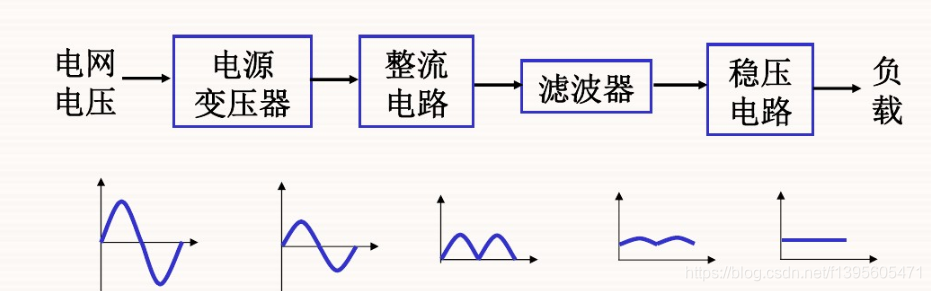

下图为直流稳压电源结构图和稳压过程

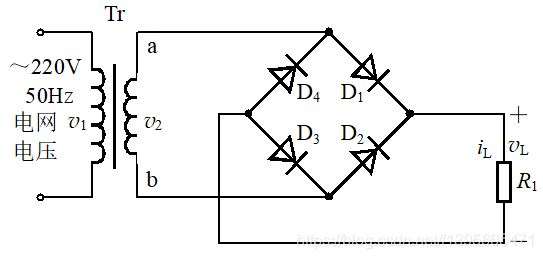

下图为单相桥式整流电路

由二极管的单向导电性可知，在电源电压V2的正半周内，D1、D3导通，D2、D4截止，在V2负半周内D2、D4导通，D1、D3截止。可见，流过负载R1的电流始终不变。

下图为单相桥式整流电路电压、电流波形

输出的直流电压跟输入电压的关系

这个式子表明，负载上得到的直流电压约为变压器二次电压有效值的90% ，这个结果还是在理想状态得到的，如果考虑二极管的正向内阻和变压器等效内阻的压降，输出的直流电压的实际值还要更低一些。

下图为电容滤波电路以及波形图

电容滤波的特点

1.二极管的导电角小于180，流过二极管的瞬时电流很大。
2.负载直流平均电压 VL 升高 ， RLC 越大， VL 越高。
3.直流电压 VL 随负载电流增加而减少
