基于STM32F103单片机的地震检测仪

系统功能设计

链接：https://pan.baidu.com/s/1Fc5Xw887TRaq4QbiEoHZkw
提取码：5t1k

本系统有STM32F103C8T6单片机核心板、TFT液晶屏显示、震动传感器采集及电源组成。
1、单片机实时采集震动触发，单位时间内触发表示频率值，然后通过TFT屏显示实时值。
2、单片机实时将频率值以折线的方式连接起来，形成一定的折线图方便直观查看具体值的变化情况。
震动传感器可以通过传感器上的电位器调节检测的灵敏度。

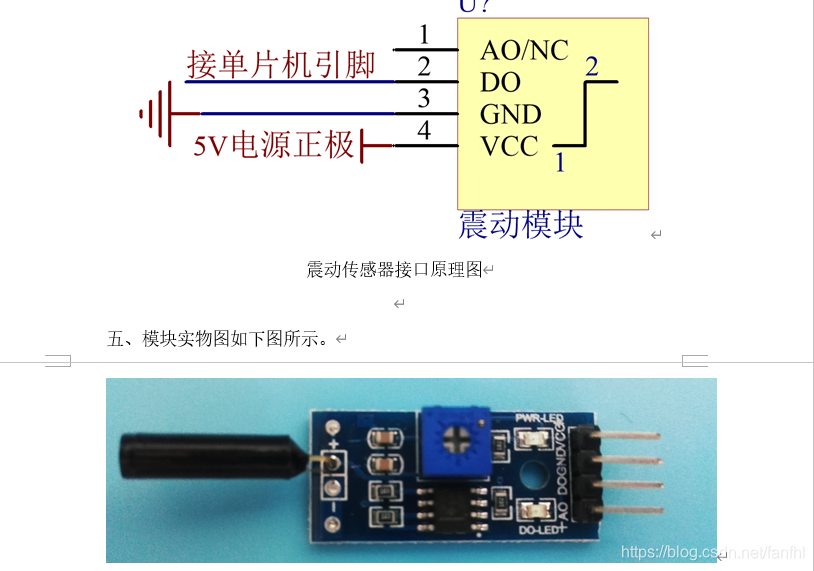

SW-18010P震动传感器模块电路设计

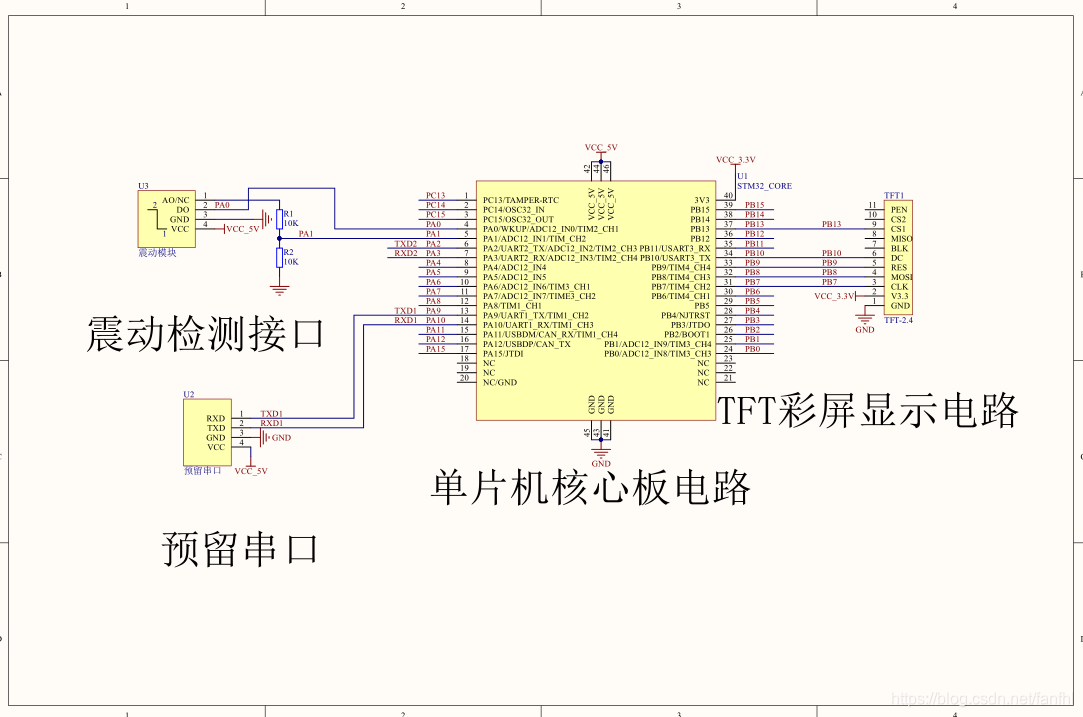

功能底板：

STM32F103C8T6单片机核心板：
USB供电接口，复位按键 开关按键

合理优秀的布局布线：

.

.
