5V升压8.4V,5V转8.4V电路图FS5280A芯片做锂电池充电IC

一、描述

在电子设备和锂电池充电应用中，电压转换是一个常见需求。从5V升压至8.4V或使用5V电源为8.4V锂电池充电的需求日益增长。本文将重点介绍使用FS5280A芯片实现5V升压至8.4V的电路设计，并探讨其在实际应用中的优势和注意事项。

二、FS5280A芯片简介
​
FS5280A是一款高效、高精度的锂电池充电IC，具有5V输入8.4V升压充电输出的特点，适用于各种便携式电子设备。该芯片采用先进的开关电源技术，具有低功耗、高效率、小体积等优点，可广泛应用于移动电源、智能家居、电动工具等领域。FS5280A 是 5V 输入，升压模式充电管理 IC，适用于双节串联锂/聚合物电池。能自适应任意 5V电源进行充电，并且有输入过压、欠压保护。采用同步整流架构，内置 MOSFET 高度集成，外围元件简单。通过调节外置电阻，可使升压充电电流最大达1A ，效率 90%。芯片有多重保护功能：过温热反馈调节、过温关断、充电计时、电池过压与短路保护、电池温度检测、异常时停止充电并作灯号异常指示。FS5280A 是适用于任意 5V 适配器的 2 节锂电池充电 IC。充电模式包括预充电模式、恒流充电和恒压充电模式。典

FS5280A电路应用图

三、5V升压8.4V电路设计

使用FS5280A芯片实现5V升压至8.4V的电路设计主要包括以下几个部分：输入滤波电路、PWM控制电路、开关管驱动电路、变压器和输出滤波电路。在设计中，需要注意各个部分的参数匹配和优化，以保证整个系统的稳定性和效率。

1. 输入滤波电路：用于减小输入电压的波动和噪声，提高电源的稳定性。
2. PWM控制电路：采用FS5280A芯片内部的PWM控制器，根据输入电压和输出电压的反馈调节开关管的通断时间，实现电压的稳定输出。
3. 开关管驱动电路：根据PWM控制信号驱动开关管工作，实现电压的升压。
4. 变压器：根据变压比和开关频率，设计合适的变压器结构，以保证升压效果。
5. 输出滤波电路：用于减小输出电压的波动和噪声，提高电源的稳定性。

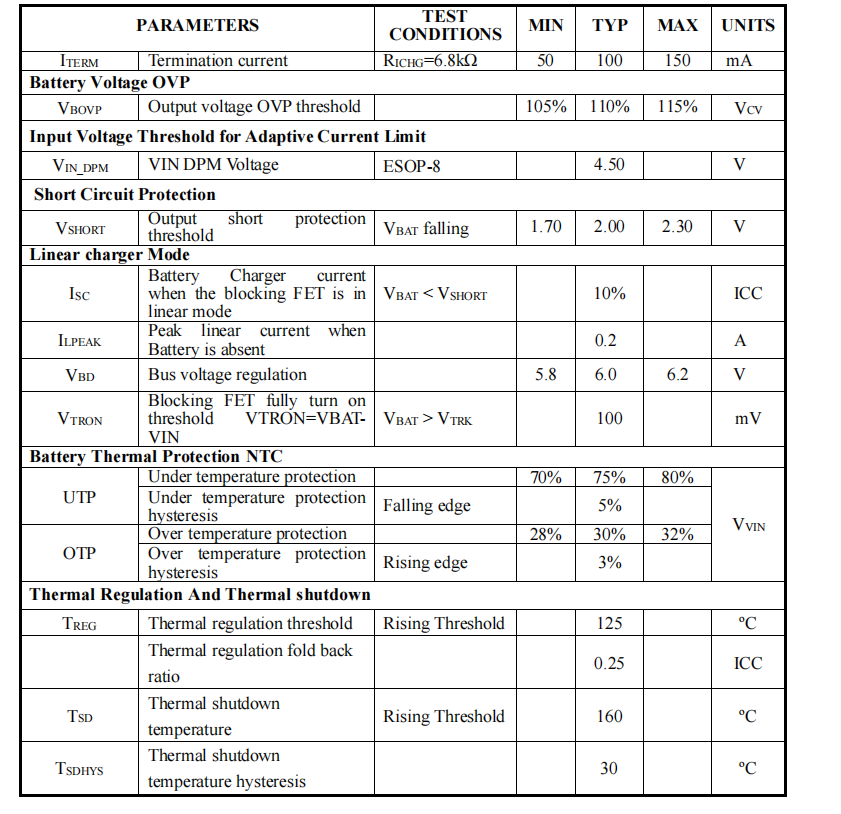

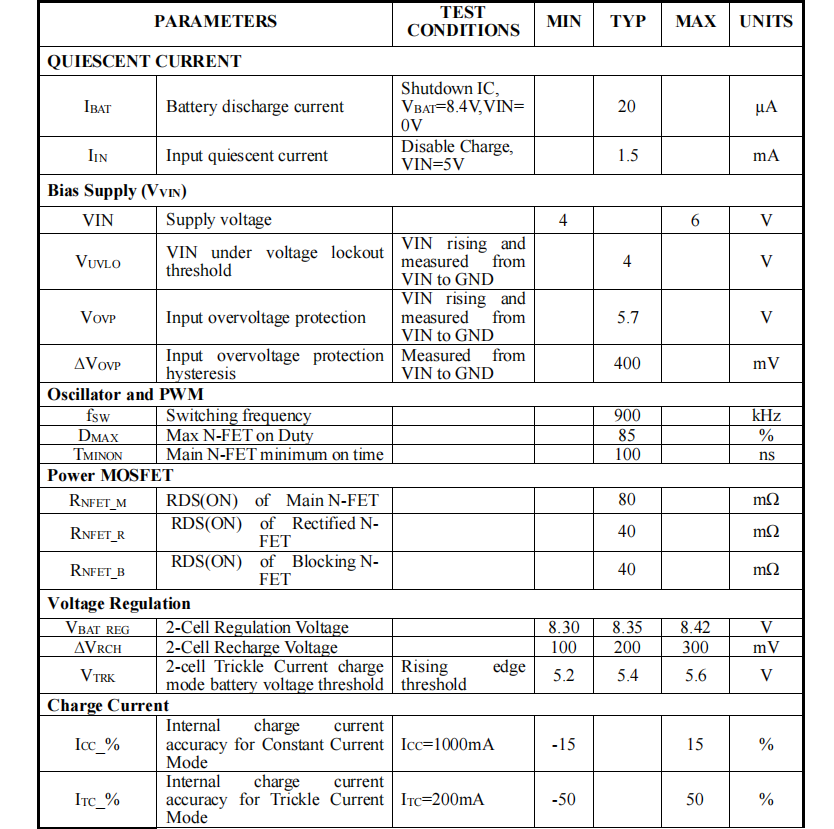

电气参数

特点 ⚫ 功率 MOS 内置，输入 5V/2A，效率达 90% ⚫ 自动调节输入电流，自适应任意 5V 供电设备 ⚫ 输入耐压可达 12V ⚫ 电池饱充电压 8.4V ⚫ 短路涓流/预充涓流/定电流/定电压模式 ⚫ 充电电流由外部电阻灵活调节 ⚫ 双 LED 充电状态指示 ⚫ 输入过压、欠压保护 ⚫ 输出过流、过压、短路保护 ⚫ 支持充电 NTC 温度保护 ⚫ 芯片过温热反馈调节，过热关断保护 ⚫ 充电超时保护 四、应用优势与注意事项

使用FS5280A芯片进行5V升压至8.4V的电路设计具有以下优势：

1. 高效稳定：采用先进的开关电源技术，具有高效率、低功耗的特点，可有效降低能源浪费。
2. 小体积：芯片内部集成度高，可减小整体电路板的体积，便于携带和集成。
3. 易于维护：通过调节PWM控制信号和反馈信号，可方便地实现电压的稳定输出。

然而，在实际应用中，也需要注意以下问题：应用 ⚫ 蓝牙音箱 ⚫ POS 机，对讲机 ⚫ 电子烟 ⚫ 微型投影仪 ⚫ 应急灯 ⚫ 其他以双节锂/聚合物电池供电设备

1. 输入电压范围：应确保输入电压在FS5280A芯片允许的范围内，以保证系统的稳定运行。*高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害，在任何绝对最大额定值条件 下暴露的时间过长都有可能影响器件的可靠性和使用寿命。
2. 散热设计：由于芯片在高效率工作时会产生一定的热量，因此需要进行合理的散热设计，避免过热导致性能下降或损坏。
3. 电磁兼容性：在设计电路时需要考虑电磁兼容性，采取相应的措施减小电磁干扰对其他电子设备的影响。
4. 安全保护：为确保系统的安全运行，应设置过流保护、过压保护等安全保护措施。

五、结论

通过使用FS5280A芯片进行5V升压至8.4V的电路设计，可实现高效、稳定、小体积的电压转换，满足各种锂电池充电应用的需求。在实际应用中，需要注意输入电压范围、散热设计、电磁兼容性和安全保护等问题，以确保系统的稳定性和安全性。
