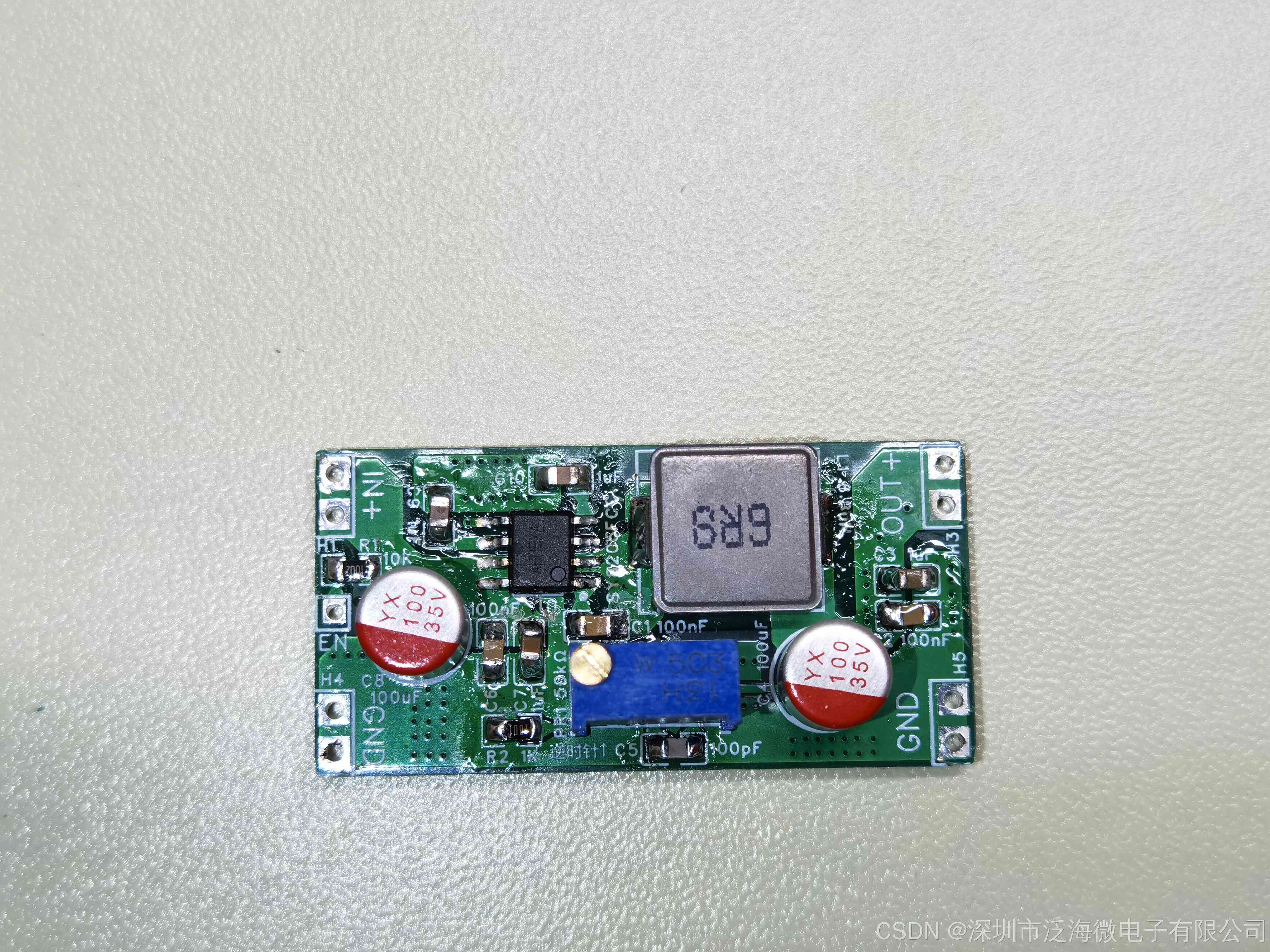

FS2455可调同步降压DCDC电源模块(原理图和PCB)

效率测试

输入电压输入电流输入功率输出电压输出电流输出功率效率
15V0.868A13.02W11.95V1A11.95W91.8%
15V2.48A37.2W11.87V2.99A35.49W95.4%
25V2.595A64.88w12.19V4.98A60.71W93.6%
15V0.35A5.25W5.01V1A5.01W95.4%
15V1.46A21.9W5.02V3.98A19.98W91.2%

纹波测试

下面测纹波的方法有点不太恰当,接地回路太长了,测得纹波可能大一点。
输入18V,输出12V时的空载纹波,6.8Hz左右,峰峰值500mV左右。
输入18V,输出12V,接20Ω水泥电阻做负载,纹波4kHz左右,峰峰值670mV左右。
纹波偏大,

一般描述(百度翻译)

FS2455开发了一种高效同步降压 DC-DC 转换器,能够提供 5A 输出电流。 FS2455可在 4.5V至 30V 的宽输入电压范围内工作,并集成了主开关和同步开关,具有非常低的 RDS(ON),以最大限度地降低传导损耗。FS2455 采用即时 PWM 架构,可实现高降压应用的快速瞬态响应和轻负载下的高效率。此外,它在连续导通模式下以 500kHz 的伪恒定频率工作,以减小电感和电容器的尺寸

特点

⚫ 内部开关的低 RDS(ON)(顶部/底部): 70/40mΩ

⚫ 4.5V-30V 输入电压范围

⚫ 瞬时 PWM 架构,可实现快速瞬态响应

⚫ 外部软起动限制浪涌电流

⚫ 伪恒定频率:重载时为 500kHz

⚫ 5A 连续, 6A 峰值负载电流能力

⚫ 1.5% 0.6V 基准电压源

⚫ 输出过电流限制

⚫ 带电流折返的输出短路保护

⚫ 热关断和自动恢复

⚫ 符合 RoHS 标准且无卤素

⚫ 封装: SOP8-EP

应用

⚫ 液晶电视

⚫ 大功率 AP 路由器

⚫ 联网

⚫ 机顶盒

⚫ 笔记本

⚫ 存储

典型应用电路

感觉是滤波电容小了,建议将滤波电容改成470μF的,PCB还需要调整优化一下。
