OPA445的仿真学习

OPA445的仿真学习

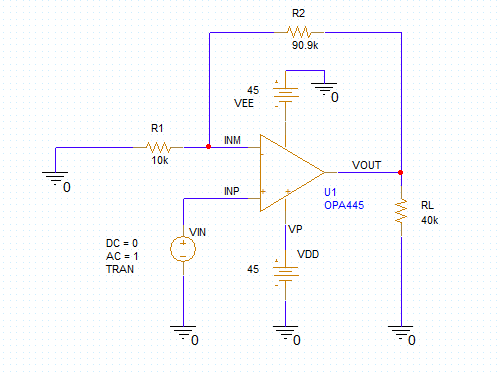

TI官网上可以下载到OPA445的Pspice模型，发现模型内直接就有Orcad的原理图，打开以后是

根据说明，直接F11仿真即可，发现仿真里边有三个仿真，分别是DC、AC和TRAN, 自己想要的是观察放大器的输出，由于道行尚浅，这个源着实没明白是个什么，就开始了搜索大法，于是乎：这玩意是通用信号源

需要设置的参数包括如下3个。

• DC 直流参数
• AC 交流参数
• TRAN 信号源表达式
  TRAN的用法是，TRAN=函数类型（参数值），比如要表示一个脉冲电压，则可表示为TRAN=pulse（起始电压，脉冲电压，延迟时间，上升时间，下降时间，脉宽，周期）；表示一个正弦电压，则表示为TRAN=sin（起始电压，峰值电压，频率）

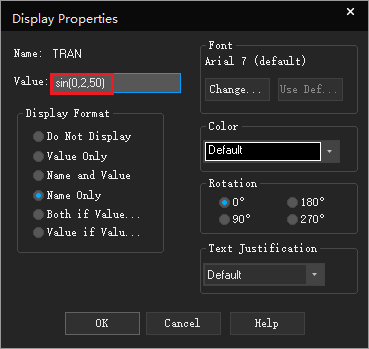

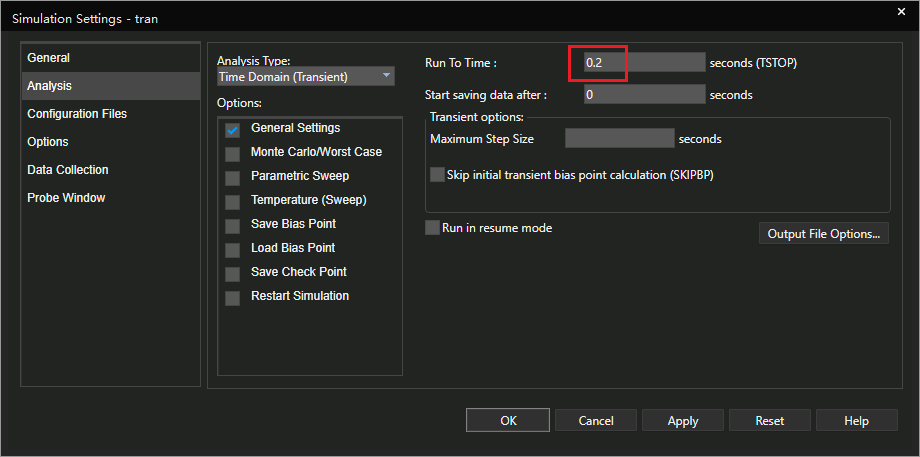

根据说明，想要看一个正弦信号放大信号，简单的试一下，打开TRAN的设置，将值设置成sin（0，2，50），50Hz的正弦信号，由于频率较低，还需要设置一下时间：

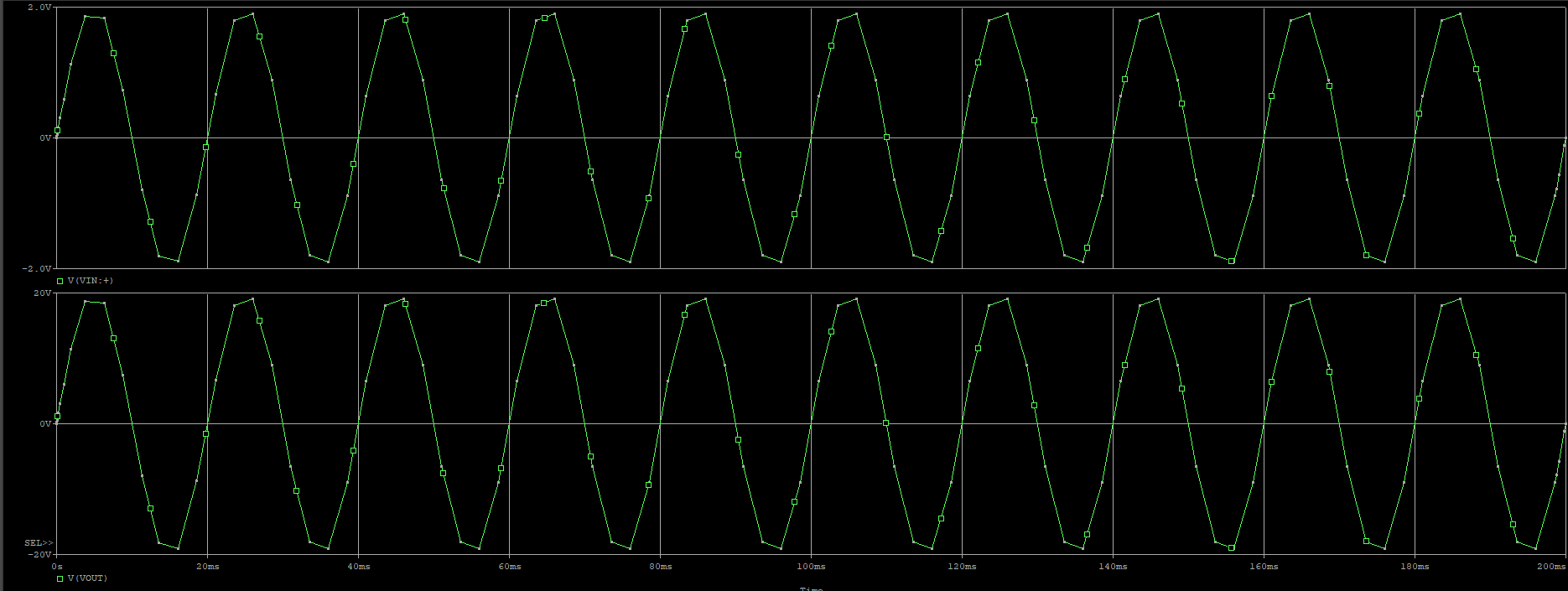

运行一下，Amazing，一个放大倍数为10的波形出来了

其实还可以直接用一个sin的信号源也可以生成此效果，后续继续研究。

‍
