毫米波通信

1.毫米波技术概括

       5G在传输速率上比4G快10倍以上，即5G的传输速率至少可实现1Gb/s，要实现如此大的速度提升，大体上有两种方法：其一是增加频谱利用率，其二是增加频语带宽。

相对于提高频谱利用率，增加频谱宽的方法显得更简单直接。现在常用的5GHz以lo 下的频段已经非常拥挤，为了寻找新的频谱资源，各大厂商想到的方法就是使用毫米波技8  术。微波波段包括：分米波、厘米波、毫米波和亚毫米波。其中，毫米波(millimeterwave)通常指频段在30～300 GHz，相应波长为1～10 mm的电磁波，它的工作频率介于微波与远红外波之间，因此兼有两种波谱的特点。

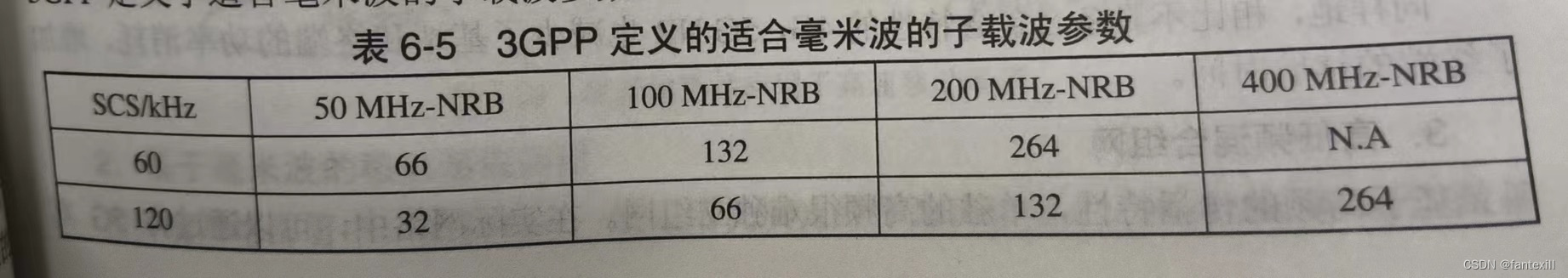

        由于3GPP决定5G NR继续使用OFDM技术(某些场景会使用NOMA技术)，而5G其他新技术的引入，比如大规模MIMO、新的numerology、LDPC/Polar码等等，都与毫米波密切相关，都是为了让OFDM技术能更好地应用到毫米波段。为了适应毫米波的大带宽特征，5G定义了多个子载波间隔，其中较大的子载波间隔60kHz和120kHz就是专门为毫米波设计的。

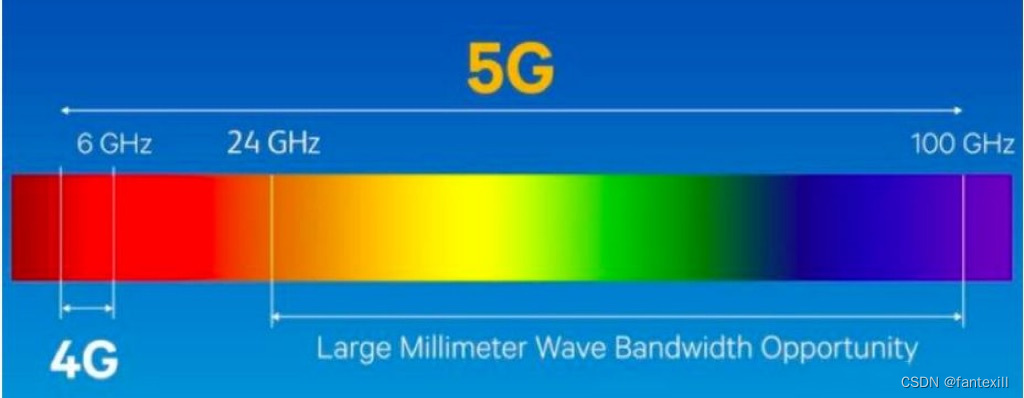

        根据3GPP38.101协议的规定，5G NR主要使用两段频率：FR1频段和FR2频段。FR1频段的频率范围是450 MHz～6 GHz，又叫 sub 6 GHz频段；FR2频段的频率范围是24.25 GHz～52.6 GHz，第二种就是毫米波mmWave。我国工信部已确定将毫米波高频段24.75 GHz～27.5 GHz、37 GHz～42.5 GHz用于5G试验。

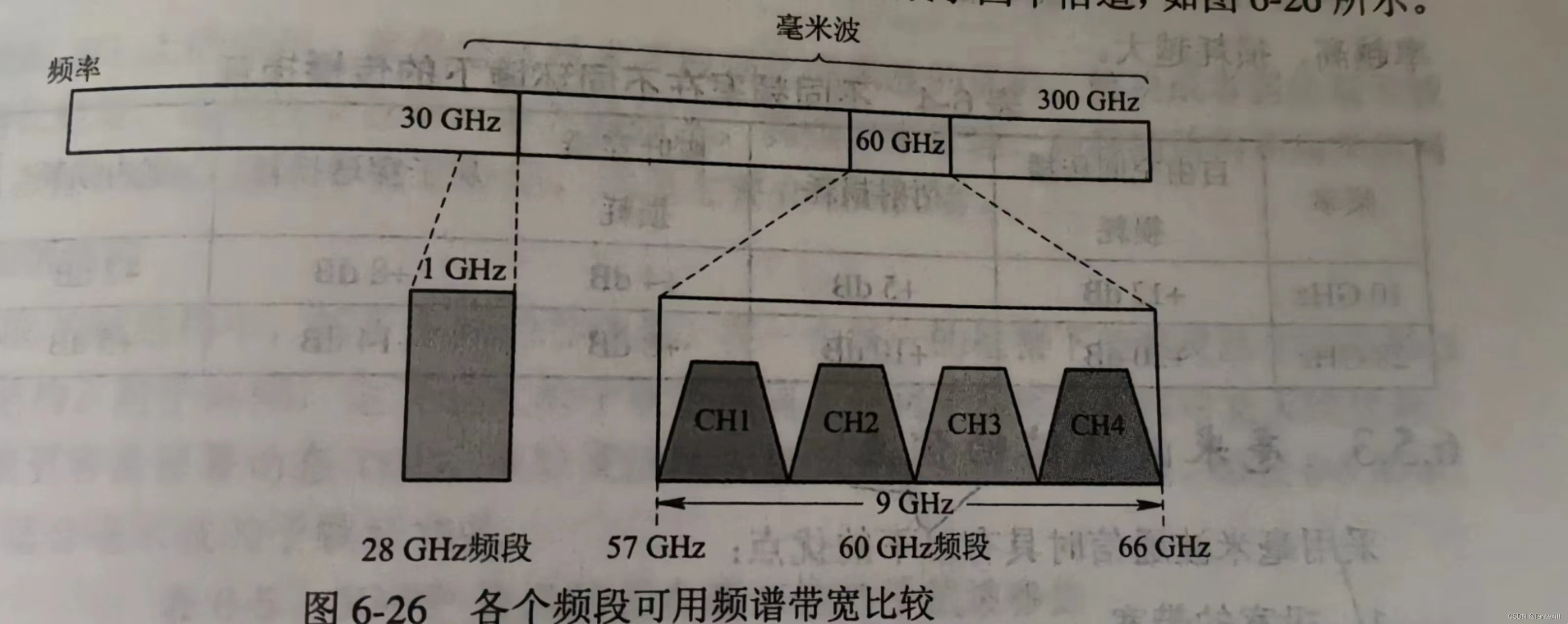

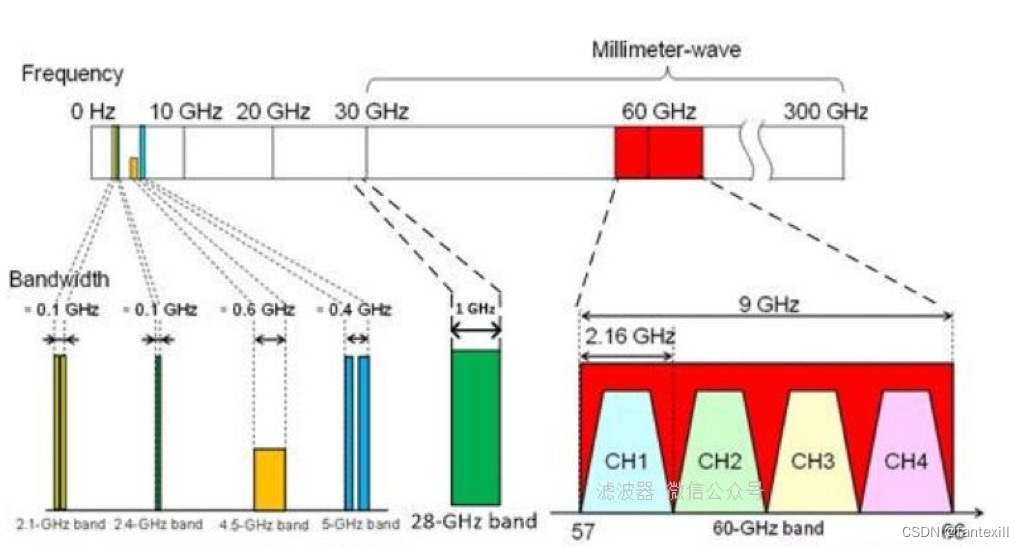

        根据通信原理，无线通信的最大信号带宽大约是载波频率的5%左右，因此载波频率越高，可实现的信号带宽也越大。在毫米波频段中，28GHz频段和60GHz频段是最有希望使用在5G上的两个频段。28GHz频段的可用频谱带宽可达1GHz，而60 GHz频段每个信道的可用信号带宽则到了2GHz，整个9GHz的可用频谱分成了四个信道，如图6-26所示。

2、毫米波的传播特性
        毫米波通信就是以毫米波作为传输信息的载体而进行的通信，目前绝大多数的应用研究集中在几个“大气窗口”频率和三个“衰减峰”频率上。毫米波具有以下特性：

2.1      毫米波是一种典型的视距传输方式

        毫米波属于甚高频段，它以直射我的方式在空间进行传播，波来很窄，具有良好的方向性。一方面，由于毫来没受大气吸收和降雨衰落影响严重，所以单跳通信距离较短；一方面，由手朝段高，千我源很少，所以传播稳定可靠，因此，毫米波通信是一种典面。具有高质量、恒定参数的无线传输信道的通信技术。

2.2     具有“大气窗口”和“衰减峰”

        “大气窗口”是指35GH2.45GH2、94 GHz.140 GHz.220GHz频段，在这些特殊频段附近，毫米波传播受到的衰减较小。一般说来，“大气窗口”频段比较适用于点对点通信，已经被低空空地导弹和地基雷达所采用。毫来波在60 GHz、120 GHz、180 GHz频段附近的衰减出现极大值，约高达15dBAm以上，被称作“衰减峰”。通常这些“衰减峰”频段被多路分集的隐蔽网络和系统优先选用。

2.3. 降雨时衰减严重

        与微波相比，毫米波信号在恶劣的气候条件下，尤其是降雨时的衰减要大许多，严重影响传播效果。经过研究得出的结论是，毫米波信号降雨时衰减的大小与降雨的瞬时强度、距离长短和雨滴形状密切相关。进一步的验证表明：通常情况下，降雨的瞬时强度越大、距离越远、雨滴越大，所引起的衰减也就越严重。因此，对付降雨衰减最有效的办法是在进行毫米波通信系统或通信线路设计时，留出足够的电平衰减余量。

2.4.对沙尘和烟雾具有很强的穿透能力

        大气激光和红外对沙尘和烟雾的穿透力很差，而毫米波在这点上具有明显优势。大量现场试验结果表明，毫米波对于沙尘和烟雾具有很强的穿透力，几乎能无衰减地通过沙尘和烟雾。甚至在由爆炸和金属箔条产生的较高强度散射的条件下，即使出现衰落也是短期的，很快就会恢复。随着离子的扩散和降落，不会引起毫米波通信的严重中断。

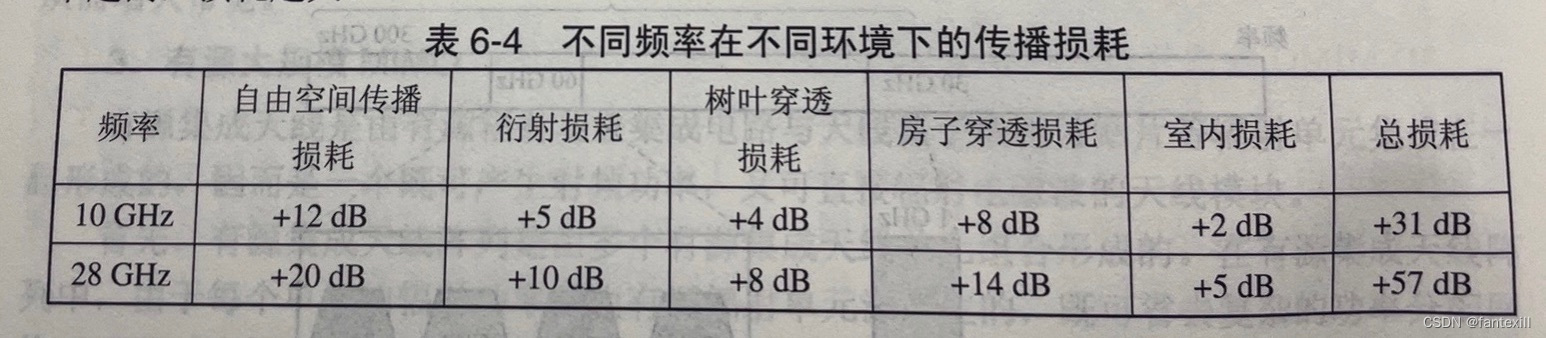

        从表6-4中我们能够量化不同的频率在某种场景下各种环境对其损耗的影响，可见频
率越高，损耗越大。

3、 毫米波通信的优点

采用毫米波通信时具有以下的优点：

3.1极宽的带宽

        通常认为毫米波频率范围为26.5～300 GHz，带宽高达273，5 GHz，超过从直流到微全部带宽的10倍。即使考虑大气吸收，在大气中传播时只能使用四个主要窗口，但这四个窗口的总带宽也可达135 GHz，为微波以下各波2./波束窄
相同天线尺寸下毫米波的波束要比微波的波束窄得多。例如一个12cm的天线，在94GHz时波束宽度为18°，而94GHz时波速宽度仅为1.8°，因此能分辨相距更近的小目标或更为清晰地观察目标的细节。

3. 3探测能力强

       可以利用宽带广谱能力来抑制多径效应和杂乱回波。有大量频率可供使用，有效地消除了相互干扰。在目标径向速度下可以获得较大的多普勒频移，从而提高对低速运动物体或振动物体的探测和识别能力。

3.4安全保密好

        毫米波通信的这个优点来自两个方面：第一，由于毫米波在大气中传播受氧、水汽和降雨的吸收衰减很大，点对点的直通距离很短，超过这个距离信号就会变得十分微弱，这就增加了敌方进行窃听和干扰的难度。第二，毫米波的波束很窄且副瓣低，这又进一步降低了其被截获的概率。

3.5传输质量高

由于高毫米波频段通信基本上没有什么干扰源，电磁频谱极为干净，因此毫米波信道非常稳定可靠，其误码率可长时间保持在10-1°～10-12量级，可与光缆的传输质量相媲美。

3.6全天候通信

波对降雨、沙尘、烟雾和等离子的穿透能力要比大气激光和红外强得多。这就使得毫米波通信具有较好的全天候通信能力，保证通信网持续可靠的工作。

3.7无件尺寸小

        积微波相比，毫米波元器件的尺寸要小得多，因此毫米波系统更容易小型化。

4 、5G 毫米波技术

        毫米波在5G上的应用，就是通过技术手段强化毫米波的优势，解决或者弱化毫米波的劣势，扬长避短。这些技术包括：多天线技术、高频波束管理、高频帧结构和高频组网技术。前两者在MIMO技术中做了介绍，这里主要介绍后三者。

4.1高频帧结构

        在5GNR的帧结构中，基于不同的参数集，在一个统一的框架下能够灵活生成高频以及低频的帧结构。对于高频，定义较大的子载波间隔，有利于发挥毫米波带宽大的优势，而且高频系统更容易部署动态TDD，可以灵活地变更上下行切换的时间点。

4.2自包含帧

        5GNR赖是自包含(self-comtained)的。自包含顿的意思是解码一个时隙内的数据时，所有的辅助解码信息，比如参考信号和ACK消息，都能够在本时隙内找到，不需要依赖其它时隙：解码一个波束内的数据时，所有的辅助解码信息，比如参考信号和ACK消息，都能够在本波束内找到，不需要依赖其它波束。5GNR的自包含特性同样能带来降低时延、降低接收机复杂性和降低功耗这三大好处。
        在TDD制式的5G NR无线帧中，参考信号、DL控制信息都放在长度为14个OFDM符号的时隙的前部。当终端接收到DL数据负荷时，已经完成了对参考信号和DL控制信息的解码，能够立刻开始解码DL数据负荷。根据DL数据负荷的解码结果，终端能够在DL、UL切换GP(Guard Period，保护间隔)期间，准备好HARQACK等UL控制信息。旦切换成UL链路，就发送UL控制信息。这样，基站和终端能够在一个时隙内完成数据的完整交互，大大减少了时延。

图6-27(a)是自包含子帧，具备三个特点：
(1)同一子帧内包含DL、UL和GP；
(2)同一子帧内包含对DL数据和相应的HARQ的反馈；
(3)同一子帧内传输UL的调度信息和对应的数据信息。
        考虑到自包含子帧对硬件处理能力的要求很高，低端手机可能不具备相应的硬件能力出现了类似自包含帧的一种要求较低的方案，如图6-27(b)所示。这种方案中HARO反馈和调度都有更多的时间余量，对终端硬件的处理能力要求较低。而且，自包含子帧很容易过信令指示终端支持这种配置。

        5G NR的自包含特性使得基站或者终端在解码某一时隙或者某个波束的数据时，不要缓存其它时隙或者波束的数据。如果没有这种特性，终端或者基站上就需要增加在储件的配置，这样也会额外产生相较于本时隙或者本波束数据与其它时隙或其它波束多的计算负荷。可以说，5GNR的自包含特性降低了对终端和基站的软硬件配置
        同样地，相比不具备自包含特性的4G，5G NR也减少了基站和终端的功率了终端的续航时间。

4.3高低频混合组网

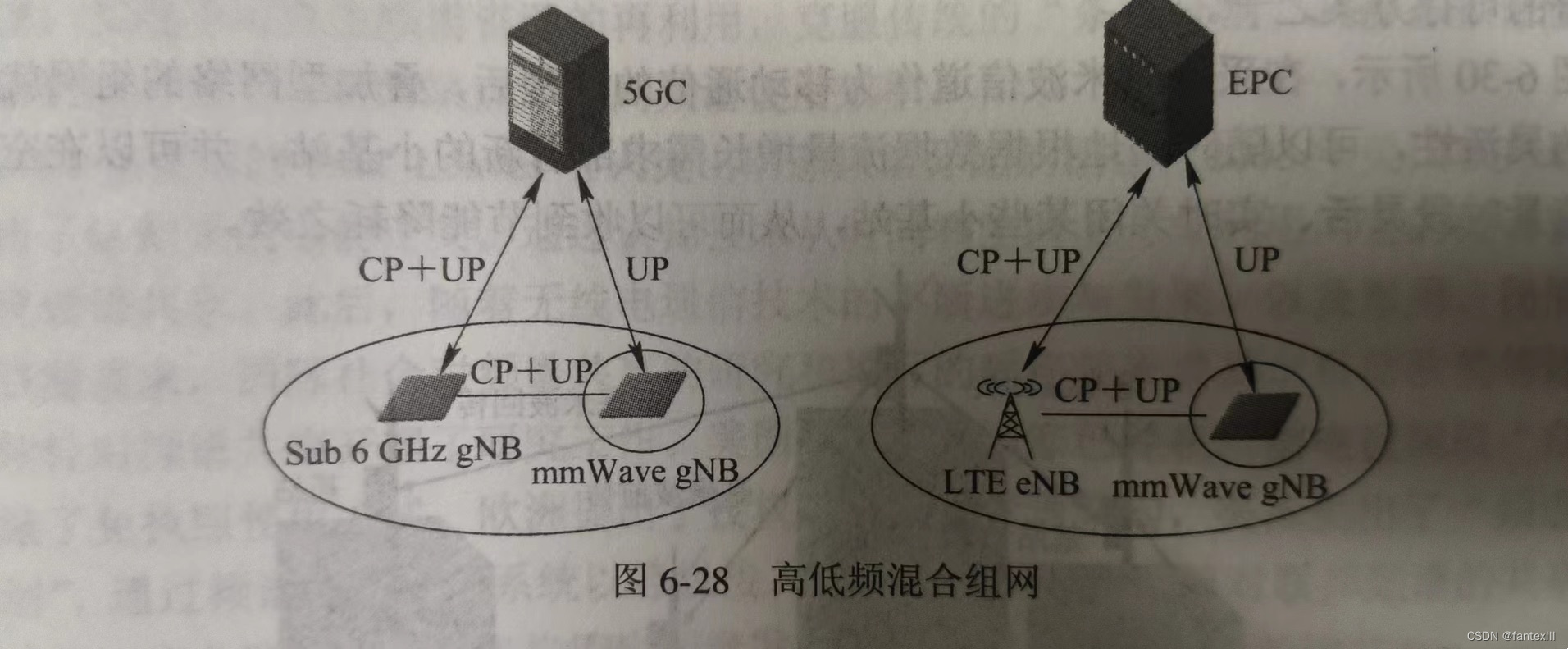

        基于高频的传播特性，单独的高频很难独立组网。在实际网络中，可以通过将5G高频锚在4G低频或者5G低频上，实现一个高低频的混合组网。在这种架构下，低频承载控制面信息和部分用户面数据，高频在热点地区提供超高速率用户面数据，如图6-28所示。

5、 毫米波基站应用场景

        目前，各大厂商对5G频段使用的规划是在户外开阔地带使用较传统的6GHz以下频段以保证信号覆盖率，而在室内则使用微型基站加上毫米波技术实现超高速数据传输。在下面的两种典型场景中，我们都可以部署毫米波基站以发挥其优势。

5.1  增强高速环境下移动通信的使用体验

        毫米波等高频段可以应用于宏微结合场景中的微基站覆盖，并通过与双连接技术、小区拓展技术等紧密结合，实现移动性增强，进而满足5G用户体验速率和移动性的指标要求。

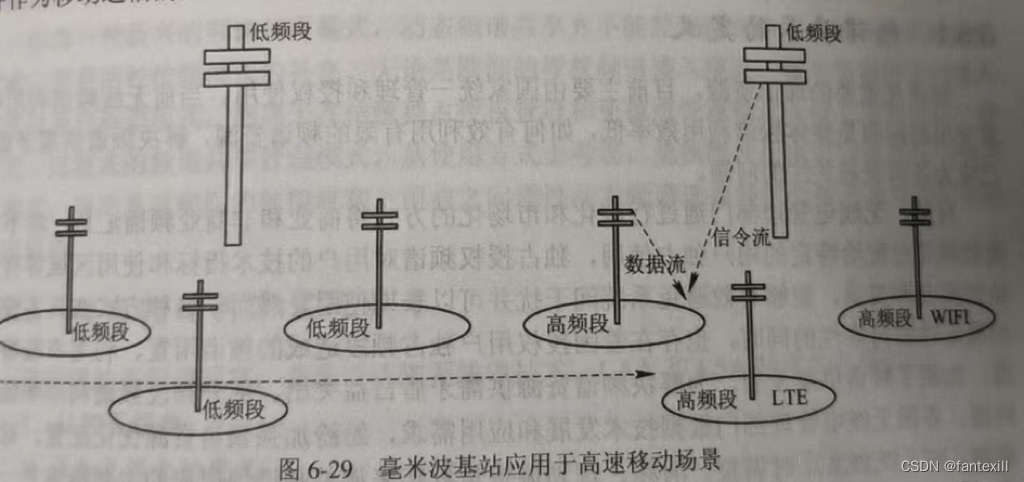

如图6-29所示，在传统的多种无线接入技术叠加型网络中，宏基站与小基站均工作于低频段，这就带来了频繁切换的问题，用户体验差。为解决这一关键问题，在未来的叠加型网络中，宏基站工作于低频段并作为移动通信的控制平面、毫米波小基站工作于高频段并作为移动通信的用户数据平面。

5.2基于毫米波的移动通信回程

     在传统网络部署中，回程链路一般采用优质光纤作为传输媒介。然而5G网络小/微基站的数目将非常庞大，继续采用单一的光纤回程将造成部署难度大、成本高昂问题。所以5G需要灵活采用传输媒介，实现多样化的回程部署。基于毫米波的移动通信回程是多样化回程部署的可行方案之一。

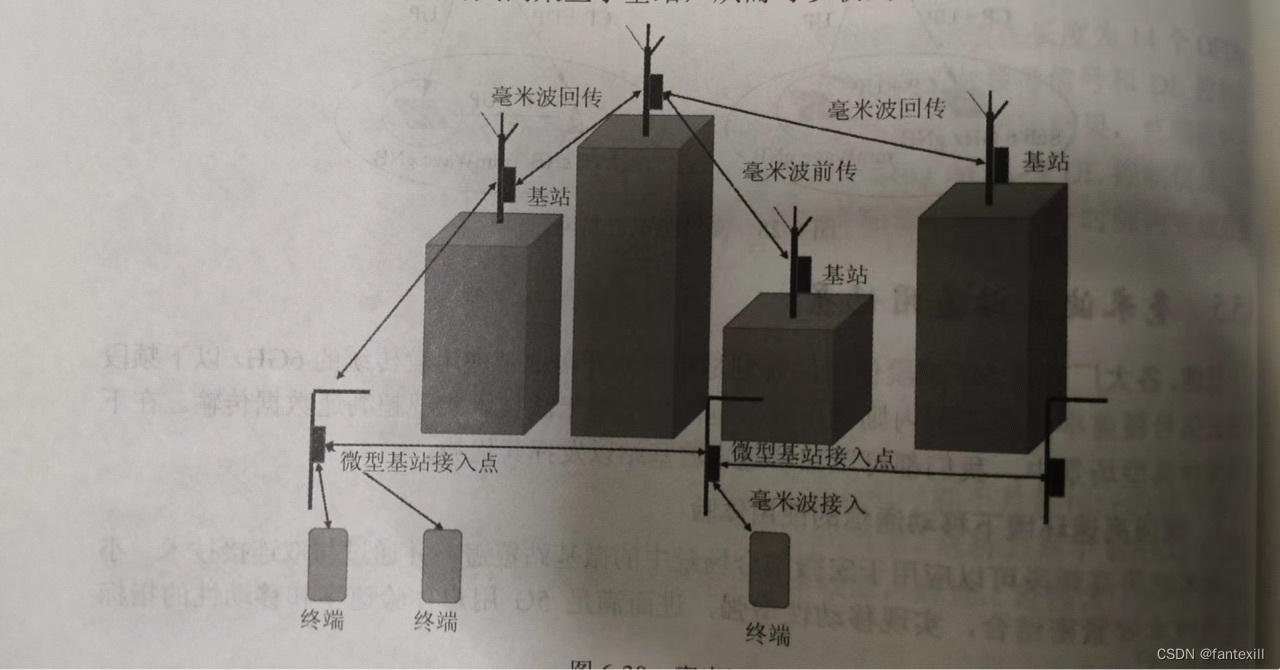

     如图6-30所示，在采用毫米波信道作为移动通信的回程后，叠加型网络的组网就将具有很大的灵活性，可以随时随地根据数据流量增长需求部署新的小基站，并可以在空闲时段或轻流量时段灵活、实时关闭某些小基站，从而可以收到节能降耗之效。
