前面在使用四位数码管时，需要用来12个GPIO接口，结果咱micropython能驱动的esp8266开发板只有9个口能用，导致只能驱动两位数码管。还好动态扫描的机制是用到了。

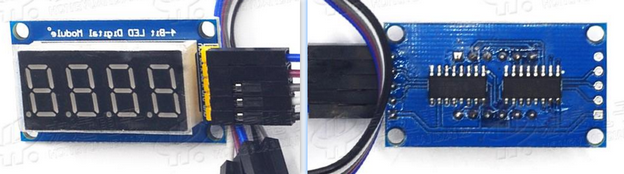

这回来学习第三个数码管，由两片72HC595位移寄存器芯片驱动的四位数码管。

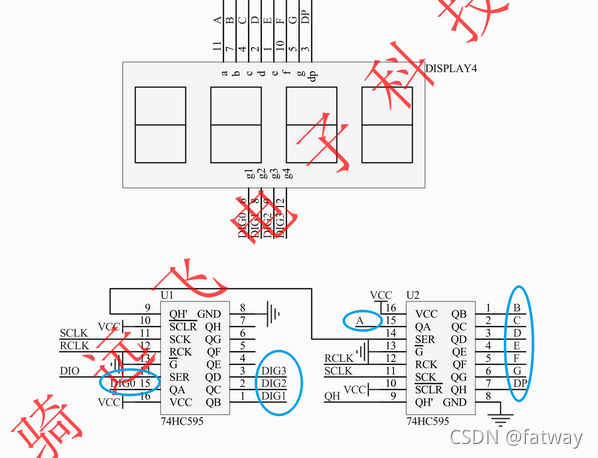

在这里插入图片描述

先了解一下这个74HC595芯片（收下简称595）是个什么东西又是如何工作的。

在这里插入图片描述

符号	引脚	描述
Q0–Q7	第15脚，第1-7脚	8位并行数据输出（DS引脚送进来的位数据可以依次推入到这8个位，实现了“串入并出”的效果。8个输出刚好可以用来控制数码管的8个段码，或者控制位码（理论上能控制八位的数码管））
GND	第8脚	地
Q7’	第9脚	串行数据输出（移位寄存器只有8个，再继续向里面送数据时，最开始的位会出这个引脚溢出。溢出的位可以送到下一个595芯片，这样就能实现无限串联了。）
/MR	第10脚	主复位（低电平清零数据，通常都是接到VCC用防止数据被清掉）
SH_CP	第11脚	数据输入时钟线
ST_CP	第12脚	输出存储器锁存时钟线
/OE	第13脚	输出有效（低电平有效，通过控制这个引脚可以产生数码管闪烁的效果（一开一关就是闪嘛））
DS	第14脚	串行数据输入（接收数据位的引脚，如果是串联的话就是按上一片595芯片的Q7’引脚）
VCC	第16脚	电源

上面引脚说明里面，已经把除了 SH_CP 和 ST_CP 之外其他引脚的注意事项写进去了，最核心的两个单独说明一下：

首先595芯片是有两个寄存器的：

移位寄存器：负责将DS引脚当前的数据状态推入到Q0数据位，同时Q0->Q1->Q2–>Q3–>…–>Q7会依次都向后推一位，可以想象成左轮手枪，你塞一颗子弹就要轮一下轮子再塞下一颗子弹，每轮一下那所有子弹的位置就都顺移了一下。
存储寄存器：把当前输出到位移寄存器中的数据锁定到Qx引脚上并保持不变。就像你把左轮的子弹塞满或不再填充后，把轮子推到枪体上了，那位置就固定下来了。

问题来了，DS引脚用来塞子弹，那啥时候转一轮子（产生位移）、又啥时候把左轮推进去（锁存）呢？这就需要用到595芯片的另外两引脚了。
