dm-verity原理剖析

一、技术模块简介

Dm-verity 是 device-mapper 架构下的一个目标设备类型， 通过它来保障设备或者设备分区的完整性。



Dm-verity类型的目标设备有两个底层设备，一个是数据设备(data device), 是用来存储实际数据的，另一个是hash设备(hash device), 用来存储hash数据的，这个是用来校验data device数据的完整性的。

简单的架构图如下：

图中映射设备(Mapper Device)和目标设备(Target Device)是一对一关系，对映射设备的读操作被映射成对目标设备的读操作，在目标设备中，dm-verity又将读操作映射为数据设备（Data Device）的读操作。但是在读操作的结束处，dm-verity加了一个额外的校验操作，对读到的数据计算一个hash值，用这个哈希值和存储在哈希设备(Hash Device)

二、设计原理

对于本文要介绍的dm-verity功能模块，笔者选择在当前移动终端应用的角度来展开讲解，也就是Android平台在dm-verity的应用。

Android 端主要是在镜像启动时验证这个功能场景上使用到了 dm-verity 技术，该技术可以对块存储设备进行完整性检查，有助于阻止某些恶意程序对镜像的修改，有助于Android用户在启动设备时确认设备状态与上次使用时是否相同。在系统镜像(比如 system、vendor等)启动时以及运行时可以实时性监测当前镜像是否被篡改。

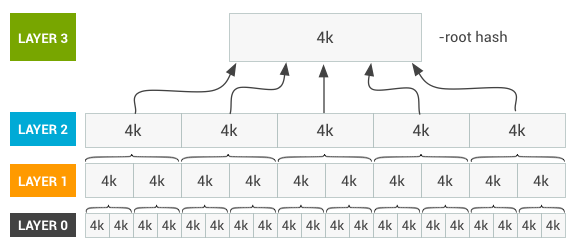

通过dm-verity技术，可以确认块设备内容是否跟预期一致，具体的实现原理是利用哈希树(hashtree)做到的。用以下图来形象说明

(图来自：https://source.android.com/security/verifiedboot/dm-verity)

简单说明一下这个插图背后的原理：

在编译阶段，首先会对系统镜像(比如system.img、vendor.img)按照每4k大小计算对应hash，将这些hash信息存起来，形成上面图中的layer 0层，紧接着会对 layer 0 层同样按照每4k大小计算hash，并将这层的hash信息存起来，形成layer 1层，以此类推，直至最后的hash信息存放在一个4k大小的块中(未填满使用0填充)，这里边存储的hash信息称为 root hash。

在运行阶段，对于镜像里的文件进行访问时，操作对应所在块设备的存储区域时，会计算当前存储块(按4k大小)的hash值，然后会跟存储在哈希树上对应块的hash值进行比较，如果匹配不上，则认为当前该文件在底层存储被篡改或是损坏了。

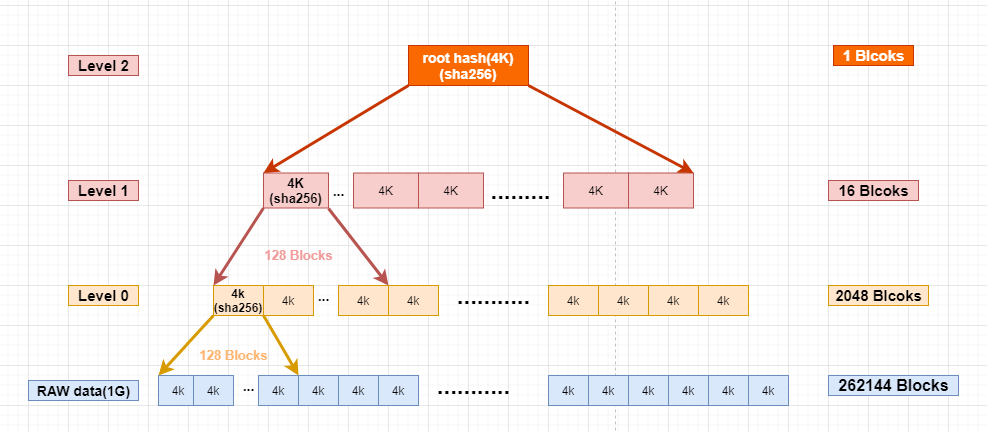

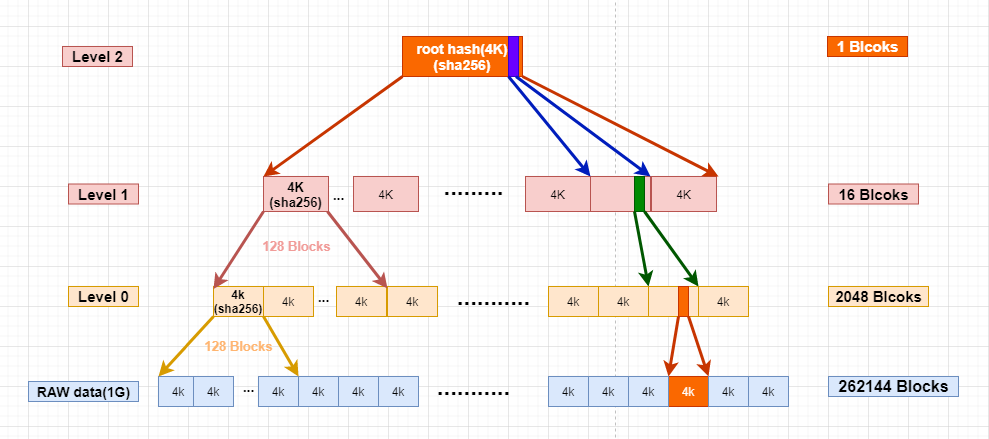

为了更形象的描述下镜像运行时如何利用哈希树做校验的，下面以一个1G大小的镜像为例，来说明一下这个过程：

根据 hashtree 的生成方式，以 1G 的镜像为例：

1）按照 4K 大小划分，将1G 大小的镜像依顺序划分可得到 262144 个 4k 大小的块
