本文介绍了一种基于HSV颜色空间的图像分割方法，并通过代码实现了从RGB到HSV的转换、HSV通道分离以及后续的图像分割过程。相较于之前的方案，此方法在分割效果和代码可读性上都有显著提升。

1、摘要

前期基于边缘提取、分割及孔洞填充的内容现在做一个优化。

opencv中边缘提取、孔洞填充以及阈值分割的实际应用

https://blog.csdn.net/fei10love/article/details/103097532?spm=1001.2014.3001.5501

2、处理思路

【1】首先进行颜色空间转换，将原RGB转成CSV；效果图如下

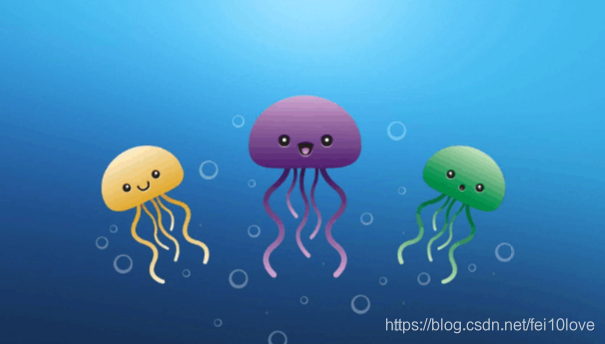

原图（RGB）

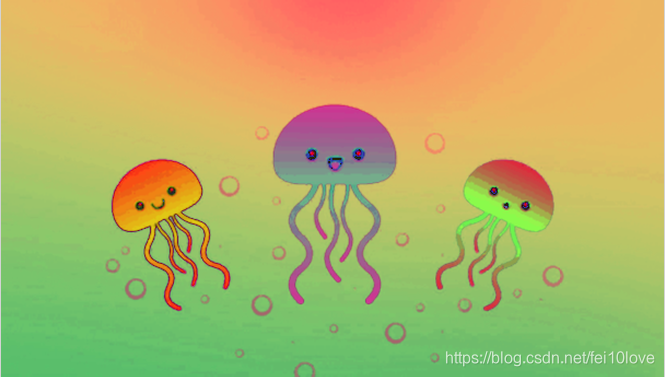

空间转换后图片（HSV）

【2】然后将HSV图片进行通道分离，然后再对分离后的图片进行分割；

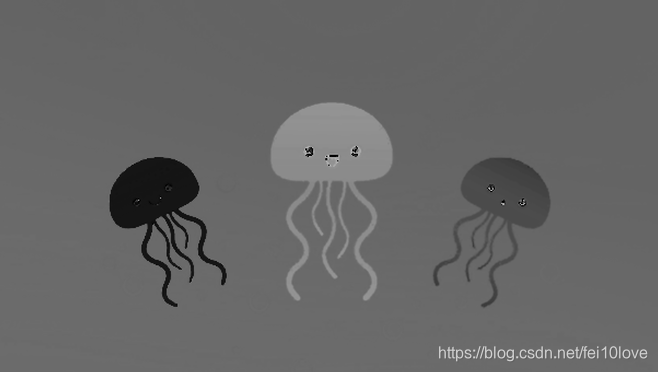

HSV通道分离后图片

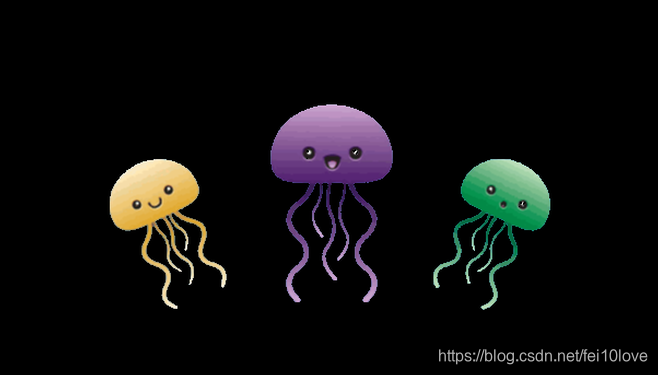

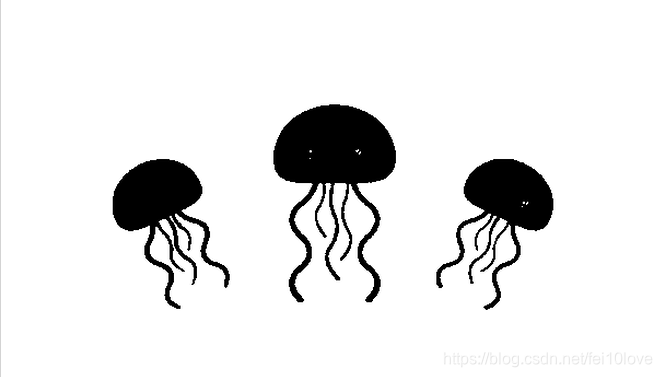

分割后图片

【3】然后将RGB图片通道分离减分割后图片得到分割

3、代码实现

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;


int main()
{

	string sPath = "C:\\Users\\Administrator\\Desktop\\img\\segment.png";
	Mat src = imread(sPath);
	Mat srcimg;
	src.copyTo(srcimg);
	Mat hsvSrc;
	cvtColor(src, hsvSrc, CV_BGR2HSV);

	vector<Mat> vImg;
	split(hsvSrc, vImg);

	Mat img1 = vImg[0];

	Mat seg2img;
	inRange(img1, Scalar::all(90), Scalar::all(120), seg2img);

	vector<Mat> vImgs;
	split(srcimg, vImgs);

	vector<Mat> vResult(3);
	vResult[0] = vImgs[0] - seg2img;
	vResult[1] = vImgs[1] - seg2img;
	vResult[2] = vImgs[2] - seg2img;

	Mat resultImg;
	merge(vResult, resultImg);

	imshow("show image", resultImg);
	waitKey(0);


	system("pause");
	return 0;
}

对比以前的分割方案，现在分割效果跟代码可读性有较大提升。
