一、简介

本文以SimpleBLEPeripheral为例，每5S来动态更新广播一次16字节的加密数据，其中有效数据为1个字节的计数值。

二、实验平台

协议栈版本：BLE-CC254x-1.4.0

编译软件：IAR 8.20.2

硬件平台：Smart RF开发板（主芯片CC2541）、USB Dongle

三、版权声明

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

香瓜单片机之Linux群：512598061
香瓜单片机之职场交流群：450154342

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、 实验前提

1、在进行本文步骤前，请先 阅读 以下博文：

1）《CC2541之动态广播》：http://blog.csdn.net/feilusia/article/details/48783259

2、在进行本文步骤前，请先 实现 以下博文：

1）《CC2541之数据加密与解密（利用MAC形成自定义秘钥）》：http://blog.csdn.net/feilusia/article/details/68070791

五、基础知识

暂无

六、实验步骤

1、添加 一个“动态广播”事件

1）定义事件（SimpleBLEPeripheral.c的SimpleBLEPeripheral_ProcessEvent函数中）

//GUA
  //定时更新广播事件
  if ( events & SBP_GUA_UPDATE_ADV_EVT )
  {
    uint8 nGUA_Adv_Status;
    uint8 nbGUA_AES_Data[16] = {0};             //需要加密的数据
    uint8 nbGUA_AES_EncryptedData[16] = {0};    //加密后数据存放区
    uint8 nbGUA_Adv_Update[] =
    {
      //广播类型段
      0x02,
      GAP_ADTYPE_FLAGS,
      DEFAULT_DISCOVERABLE_MODE | GAP_ADTYPE_FLAGS_BREDR_NOT_SUPPORTED,

      //服务UUID段
      0x03,
      GAP_ADTYPE_16BIT_MORE,
      LO_UINT16( SIMPLEPROFILE_SERV_UUID ),
      HI_UINT16( SIMPLEPROFILE_SERV_UUID ),

      //GUA
      //加密数据段
      0x11,                                 //1字节类型+16字节自定义加密数据
      GAP_ADTYPE_MANUFACTURER_SPECIFIC,     //自定义类型
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      0x00,                                 //自定义数据预留
      //GUA
    };

    //关广播
    nGUA_Adv_Status = FALSE;
    GAPRole_SetParameter(GAPROLE_ADVERT_ENABLED, sizeof( uint8 ), &nGUA_Adv_Status);

    //加密计数值
    nbGUA_AES_Data[0] = ++sGUA_Count;
    GUA_AES_Encrypted(nbGUA_AES_Data, nbGUA_AES_EncryptedData);

    //修改广播数据
    osal_memcpy(nbGUA_Adv_Update + 9, nbGUA_AES_EncryptedData, 16);


    //更新广播数据
    GAP_UpdateAdvertisingData(simpleBLEPeripheral_TaskID,
                              TRUE,
                              sizeof(nbGUA_Adv_Update),
                              nbGUA_Adv_Update);

    //开广播
    nGUA_Adv_Status = TRUE;
    GAPRole_SetParameter(GAPROLE_ADVERT_ENABLED, sizeof( uint8 ), &nGUA_Adv_Status);

    //5S启动一次更新广播的事件
    osal_start_timerEx(simpleBLEPeripheral_TaskID, SBP_GUA_UPDATE_ADV_EVT, 5000);

    return (events ^ SBP_GUA_UPDATE_ADV_EVT);
  }
//GUA

2）添加事件的宏定义（SimpleBLEPeripheral.h中）

#define SBP_GUA_UPDATE_ADV_EVT                            0x0008

2、添加动态广播的部分代码

1）定义一个变量用于计数（SimpleBLEPeripheral.c中）

//GUA
static uint8 sGUA_Count = 1;
//GUA

2）初始化阶段关闭广播 （修改SimpleBLEPeripheral.c中的SimpleBLEPeripheral_Init函数）

      //GUA
      uint8 initial_advertising_enable = FALSE;//TRUE;
      //GUA

3）初始化结束后启动香瓜的定时更新广播事件 （SimpleBLEPeripheral.c中的 SimpleBLEPeripheral_ProcessEvent函数 ）

//GUA
    //立即启动一次更新广播的事件
    osal_start_timerEx(simpleBLEPeripheral_TaskID, SBP_GUA_UPDATE_ADV_EVT, 0);
//GUA

七、注意事项

1、 手机可能缓存了之前的代码 （在更新过CC2541的代码之后，都需要清除手机端的缓存！！！） ，因此要清除缓存，清除缓存的方法如下：

方法一：关闭app、关闭蓝牙总开关、打开蓝牙总开关、打开app。

方法二：手机重启。

2、当低功耗模式时，广播广播可能会导致在PM3下睡死，因此低功耗模式时需要注释掉如下两行代码：

    //关广播
    //nGUA_Adv_Status = FALSE;
    //GAPRole_SetParameter(GAPROLE_ADVERT_ENABLED, sizeof( uint8 ), &nGUA_Adv_Status);

实测不关闭广播方式也能更新广播，并且底层的更新处理时间由5S缩短至1S。

八、实验结果

使用抓包软件Packet Sniffer，来观察CC2541的广播过程。

1、上电广播

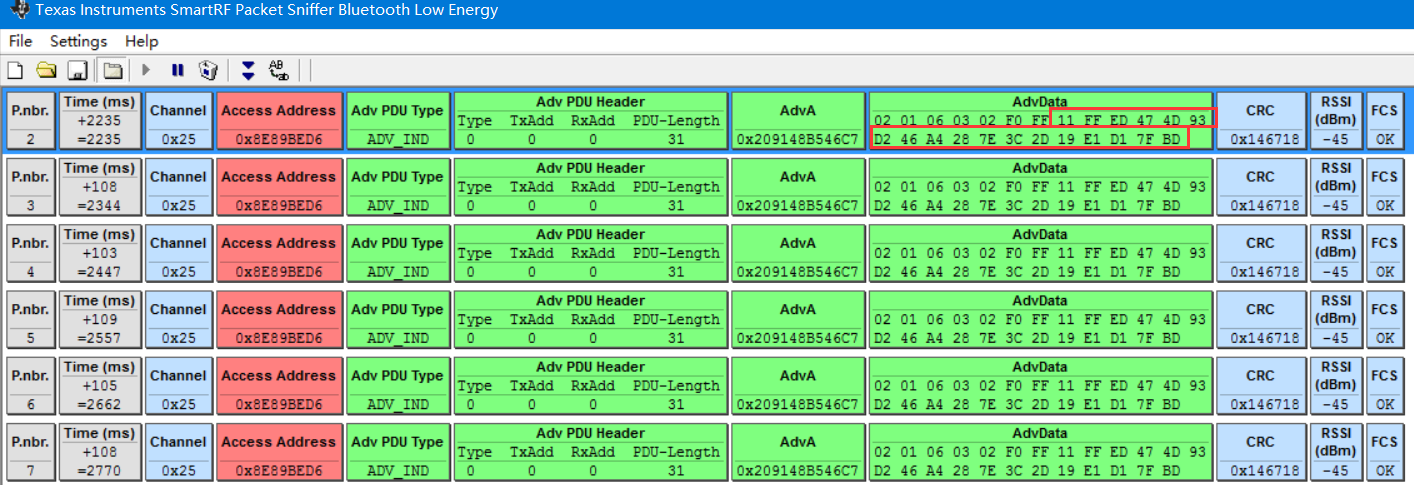

主要看广播数据中的自定义数据字段。其中0x11是数据长度，0xFF是类型，后面的16个数据是加密数据。

此时的16个字节真实数据是“0x02、0、0、0、……0”。

注意当前的时间为2.235S。

2、第1次更新广播

见上图，可得以下结论：

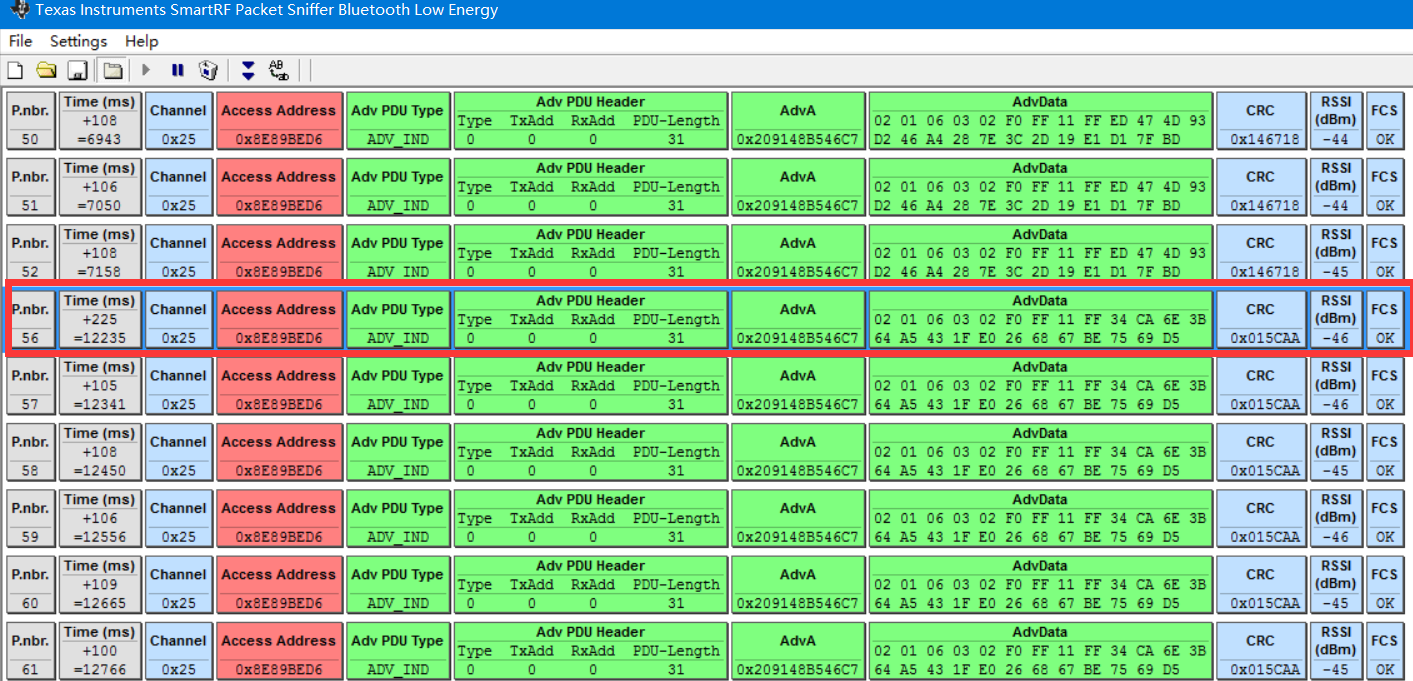

1）在12.235S时才更新成功，一共用了10S才更新成功广播数据。

实际上我们的周期事件是5S启动一次，而红框与上一条广播数据相差了5S。

说明广播更新部分的处理执行时间也需要5S。

2）虽然我们的实际数据每次只改动一个字节，但可观测到16个加密数据都变化了。

因此，实验成功。
