proteus电路仿真设计图中很多器件之间没有实线连线，它们是怎么实现的？

    如题所示，在proteus电路仿真设计图中，我们发现，电子元器件之间，很多时候并没有实线连接，但是他们却可以工作。

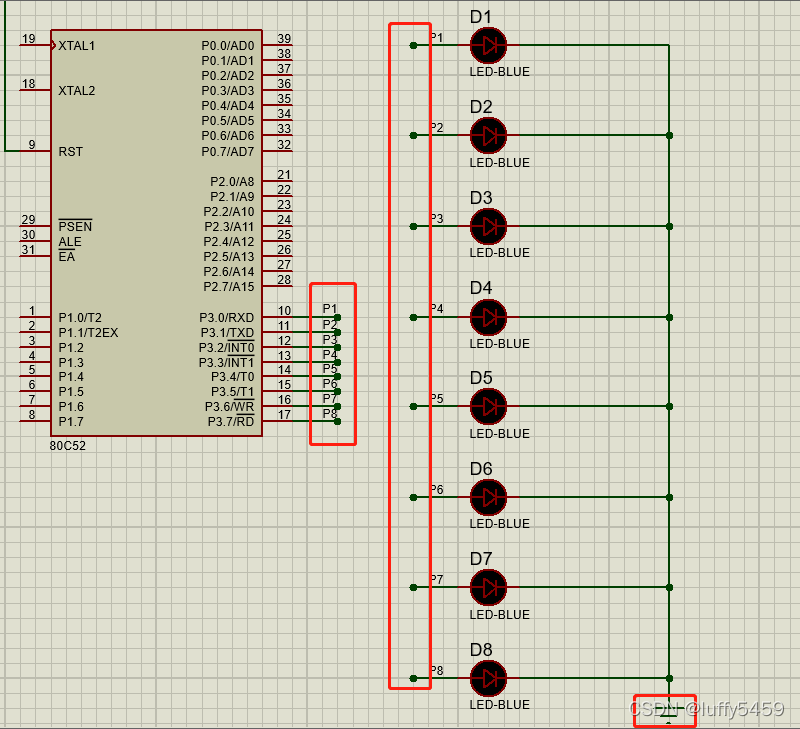

     对于新手的我们，可能觉着很奇怪，独立的器件，没有与其他设备连接，他们怎么就能工作了，似乎很玄幻。不过我们仔细观察，发现独立器件在需要连接导线的地方，其实有一小段是绿色的，这部分是加粗的，而且在线上，似乎标记了连接到芯片引脚的标号。一般这个标号是大写P开头。标识：P1,P2,P3。。。

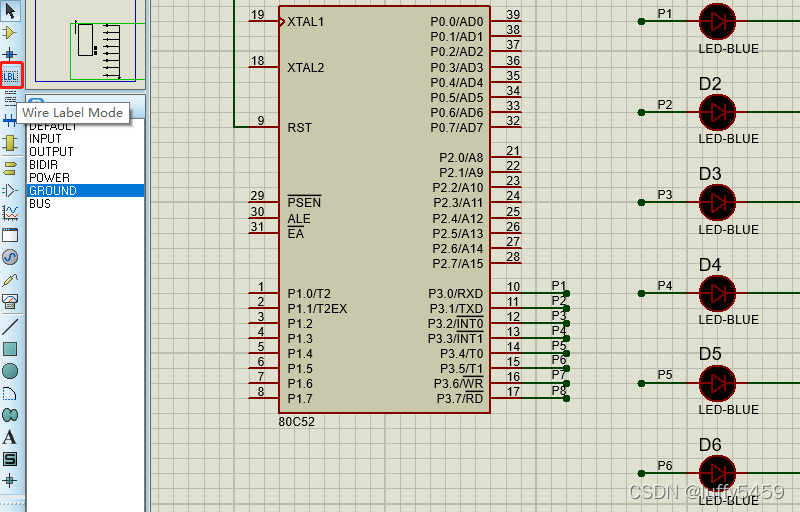

      这个办法其实就是label标签的功能。有几个叫法，网络标号，贴标签号。在proteus工具栏右侧，其实有一个LBL的菜单，它就是用来贴标签号的。



      关于贴标签也有一些要求，它不是随便可以贴的，需要对要连接的两个引脚分别引出一小段引线，然后才可以在引线上做标号。
