AlexNet结构参数详解

2012年ImageNet图像分类大赛冠军AlexNet网络结构解析

一、AlexNet

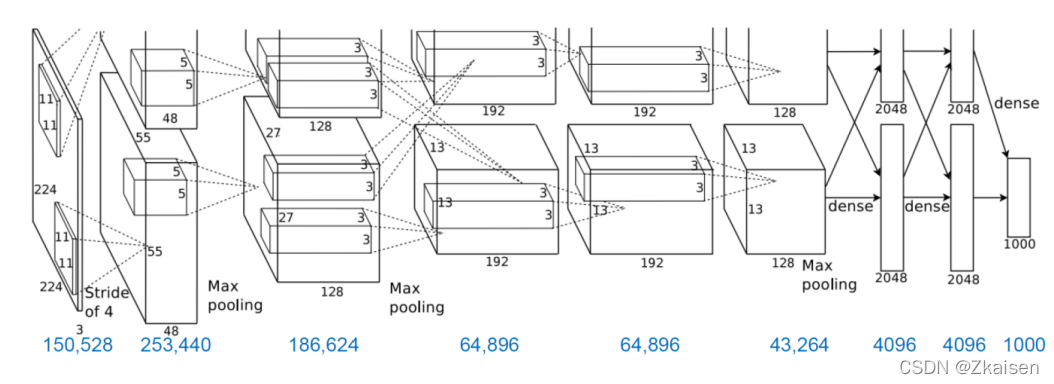

1.AlexNet结构简介

AlexNet层数变多了，LeNet5不加输入层共7层，不严格讲它已经有11层了。

AlexNet有八个带权层，前五个是卷积层，剩下三层是全连接层。第一个卷 积层利用96个大小为11X11X3、步长为4个像素的核，对大小为224X224X3的输入图像进行卷积。第二个卷积层接收第一个卷积层输出为输入，用 5X5X48的核对其进行滤波。第三、四、五个卷积层彼此相连，中间没有池 化层。第二、四、五个卷积层的核只连接到前一个卷积层也位于同一GPU中 的那些核映射上。第三个卷积层的核被连接到第二个卷积层中的所有核映 射上。全连接层中的神经元被连接到前一层中所有的神经元上。响应归一 化层跟在第一、第二个卷积层后面。最大化池化层跟在响应归一化层以及 第五个卷积层之后。ReLU非线性应用于每个卷积层及全连接层的输出。

2.AlexNet优势何在？

01卷积池化并行化
输入图像像素为224×224
把同一层的卷积池化拆成两块，每一块在一个GPU上跑
第一层用的11×11的大卷积对原始图做卷积，
第一层96通道分为两组，每48个放到一个GPU上面，每一个卷积核对上一层输入做卷积核是独立。

02激活函数
激活函数是relu，比饱和函数训练速度更快。
03防止过拟合
避免过拟合采用数据增强与dropout防止过拟合
04GPU加速
采用GPU实现，并行化进行模型训练，在每个GPU放置一半的核。

二、AlexNet结构大解析

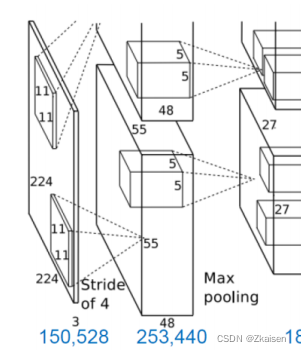

1.第一层卷积

输入层是224×224×3的图像，Padding后变为227×227

• 第一层使用96个11×11×3的卷积核，步长为4，卷积核个数为96所以输出图像通道数为96，输出的是55×55×96的图像

• 输出图像尺寸计算：(227-11)/4+1=55

• ReLU:55×55×96的输入图像经过relu激活输出仍为55×55×96

• 重叠池化：55×55×96通过3×3的池化核，步长为2的池化操作后输出图像为27×27×96

• (55-3)/2+1=27

• 局部响应归一化后仍是27×27×96

• 96个特征图分为两组，各自在一个独立的GPU上进行运算

• 输入层的节点总数为224×224×3=150528

• 第一个卷积层与输入层之间的连接数目：
  卷积后的特征图中每个神经元与11×11×3的卷积块相连，每个神经元的参数数目为363+1个偏置
  第一个卷积层的参数数目：特征图内共享参数：11×11×3×96+96=34848+96=34944
  卷积层的参数 = 卷积核大小 x 卷积核的数量
  第一个卷积层节点数量：55×55×48×2=290400

输入图像通道数等于卷积核的通道数，输出图像的通道数等于卷积核的数量

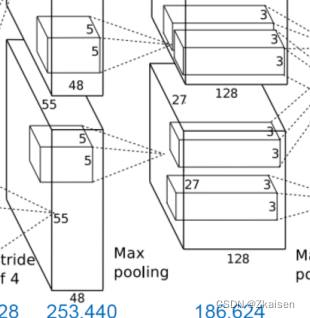

2.第二层卷积

96个特征图分为两组一组各48个，因此输入图像为27×27×48

• 每组的27×27×48的输入图像各使用128个5×5×48的卷积核，Padding为2+2，步长为1进行卷积操作后输出图像大小为27×27×128

• 卷积后输出图像计算：(27+4-5)+1=27

• ReLU:27×27×128的输入图像经过relu激活输出仍为27×27×128

• 重叠池化：27×27×128的图像经过3×3的池化核，步长为2的池化后，输出图像大小为13×13×128

• 池化后输出图像计算：(27-3)/2+1=13

• 局部响应归一化后仍是13×13×128

• 特征图分为两组，各自在一个独立的GPU上进行运算
  第二个卷积层参数数目：(5×5×48×128+128)×2=307456
  卷积层的参数 = 卷积核大小 x 卷积核的数量
  第二个卷积层节点数量：
  只跟同一个GPU的上一层连接，节点数量=27×27×128×2=186624

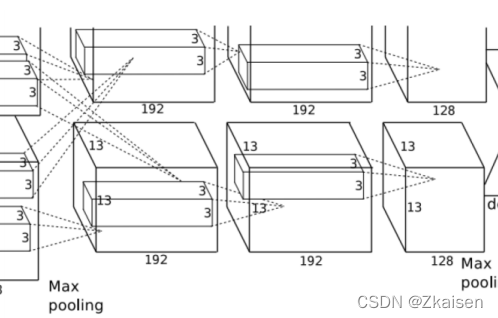

3.第三、四、五层卷积：

以一个GPU来分析：

• 第三层卷积：输入图像Padding在周围填充一圈零变为15×15，15×15×128的图像使用卷积384个3×3×256的卷积核，步长为1卷积后输出图像为13×13×192
  第三层参数数量：3×3×256×384+384=885120
  第三层节点数目：13×13×192×2=64,896
• 第四层卷积：13×13×192的图像输入图像Padding在周围填充一圈零变为15×15，使用卷积384个3×3×192的卷积核，步长为1卷积后输出图像为13×13×192
  第四层参数数量：(3×3×192×192+192)×2=663936
  第四层节点数目：13×13×192×2=64896
• 第五层卷积： 13×13×192的图像输入图像Padding在周围填充一圈零变为15×15，使用卷积256个3×3×192的卷积核，步长为1卷积后输出图像为13×13×128
  第五层参数数量：(3×3×192×128+128)×2=442624
  第五层节点数目：13×13×128×2=43264

4.最后三层是全连接层

• 第六层全连接层：节点数为4096，参数量为(6×6×128×2)×4096+4096 = 37752832
• 全连接层的参数数量 = 上一层节点数量(pooling之后的) x 下一层节点数量 + 偏置数量（即下一层的节点数量）
• 第七层全连接层：节点数量为4096，参数量为4096×4096+4096=16781312
• 第八层全连接层：节点数量为1000，参数量为4096×1000+1000=4097000

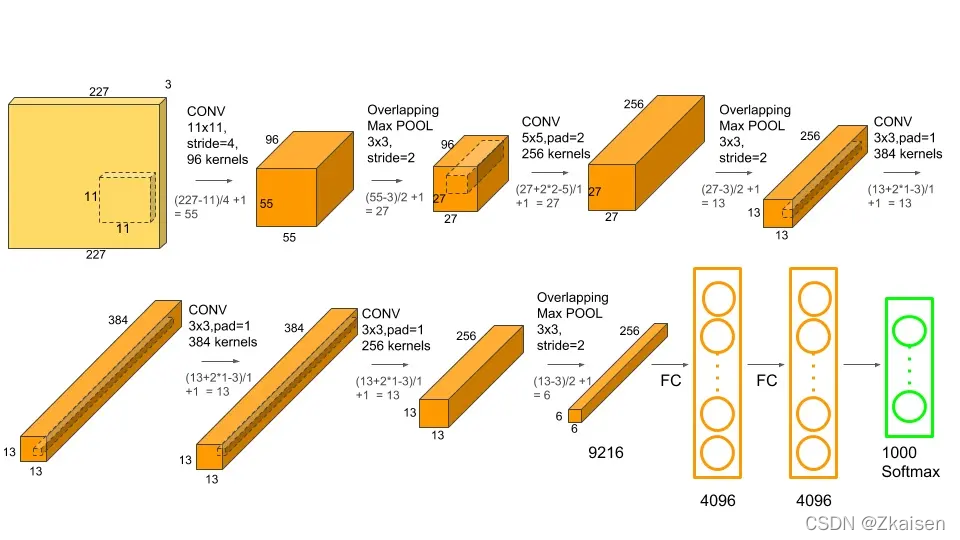

最后回顾一下AlexNet的结构吧
