软考下午题第1题——数据流，题目分析与案例解析：

答题技巧-【11-12分】分必拿方法：

下午第一题肯定是数据流的题目，那么，数据流肯定要找到对应的实体、关系模式等内容，审题的时候一定要细致，下午时间也是相当够的，所以每句话记住，至少读3遍，肯定能找到关系和实体，缺少的步骤多读几次也能找个差不多。

数据流图绘制三原则：

既是查找DFD错误的依据，也是补充丢失的数据流的基础。

(1) 一个加工的输出数据流不与输入数据流同名，即使它们的组成成分相同。

(2)每个加工必须既有输入数据流，又有输出数据流。

(3)所有的数据流都必须以一个加工开始，或以一个加工结束。

除此之外，数据流平衡也是一种分析方法,再有,看加工是否需要读取或者写入存储文件。

数据字典：

(1)*+*组成。

(2) [*|*]: 分为。

关系模式：

(1) 1: 1联系。将一方的主码增加到另一方实体对应的关系中。

(2) 1: N或1: *联系。将一端实体的主码加入到N端实体对应的关系中。

(3) M: N或*: *联系。独立成- -个关系模式,取与该联系相关联的实体的码及联系自有的属性构成。
。

ER图外键：

这个很多时候在下午的第二个题上面会出现，第二题再说。

(1) 一方的主码。

(2) 一端实体的主码。

(3)与该联系相关联的实体的码。

除此之外，还可能包含其它关系模式的主码。

解析题目1：

阅读下列说明和图，回答问题1至问题4:

[说明]

某电子商务系统采用以数据库为中心的集成方式改进购物车的功能，详细需求如下:

(1)加入购物车。顾客浏览商品，点击加入购物车,根据商品标识从商品表中读取商品信息，并更新购物车表。

(2)浏览购物车.顾客提交浏览购物车请求后，显示出购物车表中的商品信息

(3)提交订单。顾客点击提交订单请求，后台计算购物车表中商品的总价(包括运费)加入订单表,将购物车表中的商品状态改为待付款，显示订单详情。若商家改变价格，则刷新后可看到更改后的价格

(4)改变价格。商家查看订购自家商品的订单信息,根据特殊优惠条件修改价格，更新订单表中的商品价格。

(5)付款。顾客点击付款后，系统先根据顾客表中关联的支付账户，将转账请求(验证码、价格等)提交给支付系统(如信用卡系统)进行转账;然后根据转账结果返回支付状态并更改购物车表中商品的
状态。

(6)物流跟踪。商家发货后,需按订单标识添加物流标识(物流公司、运单号) ; 然后可根据顾客或商家的标识以及订单标识，查询订单表中的物流标识，并从相应物流系统查询物流信息。

(7)生成报表。根据管理员和商家设置的报表选项，从订单表、商品表以及商品分类表中读取数据，调用第三方服务Crystal Reports生成相关报表。

(8)维护信息。管理员维护(增、删、改、查)顾客表、商品分类表和商品表中的信息。

现采用结构化方法实现上述需求，在系统分析阶段得到如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。

下图勉强能看清，填写个表还是没问题的。

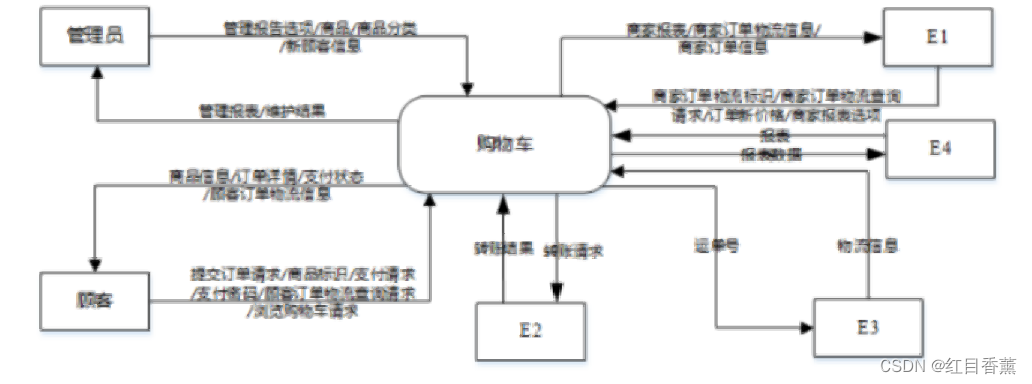

图1-1 顶层数据流图

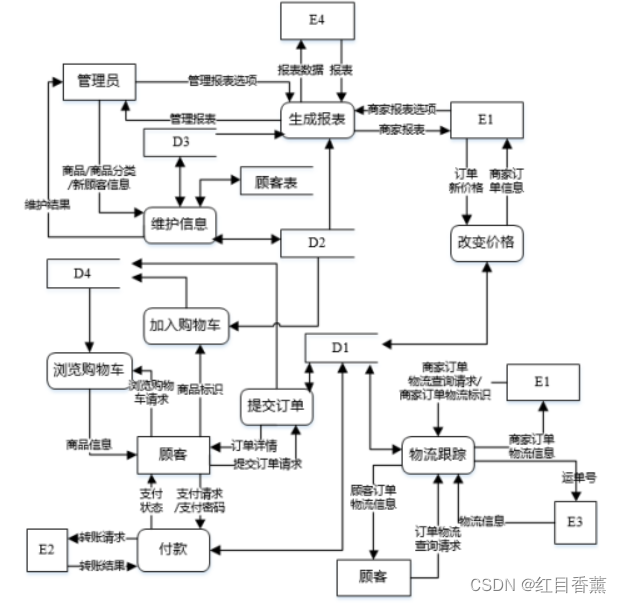

图1-2 0层数据流图

[问题1](4分)

使用说明中的词语，给出图1-1中的实体E1 ~ E4的名称。

答案：

以下4个答案都是在原文中给的，只要好好的多读几遍都能找出来。

E1、商家

E2、支付系统

E3、物流系统

E4、第三方服务Crystal Reports

这个E4的答案给的是【第三方服务】/【Crystal Reports】这个我认为是一句话。都写上不能扣分，可定给分。

[问题2](4分)

使用说明中的词语，给出图1-2中的数据存储D1 ~ D4的名称。

答案：

这个题需要看箭头，D1~D4都有一个箭头，看到了从哪里引入过来的就是那个的数据表。

D1：订单信息表

D2：商品信息表

D3：商品分类表

D4、购物车表

分析：

这里其实不太好分析，特别是D2和D3这里。

D2这了有3个箭头，一个入，两个出，在上下文中可以读出来是商品表，不太好分析。

D3这得看上一层级的入口信息才能分析出 商品分类、其实还有商品和新顾客两个做模糊，这个空不太容易对。

[问题3](4分)

图1-2中缺失了数据流，请用说明或图1-2中的词语,给出其起点和终点。

答案：

这个就得根据你读的次数慢慢找了，别急，你会找到的。

起点	终点
付款	D4/购物车表
D4/购物车表	提交订单
顾客表	付款
D1/订单表	生成报表

[问题4](3分)

根据说明，给出数据流“转账请求”、“顾客订单物流查询请求” 和“商家订单物流查询请求”的各组成数据项。

答案：

转账请求：验证码、价格、账号信息。

顾客订单物流查询请求：客户标识、订单标识。

商家订单物流查询请求：商家标识、订单标识。

解析：

先把所有有关的信息在【草稿纸】上罗列出来，然后根据业务逻辑关系进行关联即可。
