udp校验和计算及伪首部

UDP中的伪首部是干什么用得到？





UDP首部校验和计算：

对于TCP和UDP的数据报，其头部也包含16位的校验和，校验算法与IPv4分组头完全一致，但参与校验的数据不同。

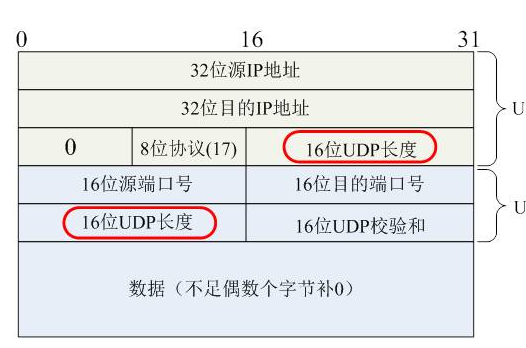

这时校验和不仅包含整个TCP/UDP数据报，还覆盖了一个虚头部（伪首部）。



校验和计算

u_int16_t in_cksum (u_int16_t * addr, int len)
{
	int     nleft = len;
	u_int32_t sum = 0;
	u_int16_t *w = addr;
	u_int16_t answer = 0;

	/*
	* Our algorithm is simple, using a 32 bit accumulator (sum), we add
	* sequential 16 bit words to it, and at the end, fold back all the
	* carry bits from the top 16 bits into the lower 16 bits.
	*/
	while (nleft > 1) {
		sum += *w++;
		nleft -= 2;
	}
	/* mop up an odd byte, if necessary */
	if (nleft == 1) {
		* (unsigned char *) (&answer) = * (unsigned char *) w;
		sum += answer;
	}

	/* add back carry outs from top 16 bits to low 16 bits */
	sum = (sum >> 16) + (sum & 0xffff); /* add hi 16 to low 16 */
	sum += (sum >> 16);     /* add carry */
	answer = ~sum;     /* truncate to 16 bits */
	return (answer);
}

==================不足偶数字节补0

45 00 00 2e----4表示ip版本号为ip第4版；5表示首部长度为5个32 bit字长，即为20字节；00 2e表示ip总长度为46字节，其中ip数据部分为26字节。
be 55 00 00----be 55表示标识符；00 00表示3 bit标志及13 bit片偏移量；
7a 11 51 ac----7a表示ttl值为122；11表示协议号为17的udp协议；51 ac表示16 bit首部检验和值；
de b7 7e e3----表示32 bit 源ip地址为222.183.126.227
c0 a8 12 7a----表示32 bit 目的ip地址为192.168.18.122




//不需要htons，详见rfc1071
picmp_hdr->icmp_chksum = checksum((unsigned short*)pSendBuf, sizeof (ICMPHeader) + nSendDataSize);

之后发送pSendBuf中的数据,长度为sizeof (ICMPHeader) + nSendDataSize;

char *pRecvBuf = new char[sizeof(ICMPHeader) + nSendDataSize];
当接收到数据报再对它进行校验和验证,假设接收到的icmp数据存在pRecvBuf中

ICMPHeader *picmp_hdr2 = (ICMPHeader*)pRecvBuf;

 //注意：验证数据的时候，不需要转化为主机字节序列,
 //因为校验和发送端是以网络字节序来计算的,接收到的字节序列已经是网络字节序
 //根据接收到的校验和进行验证

//不需要ntohs，详见rfc1071
//picmp_hdr2->checksum = ntohs(picmp_hdr2->checksum);

1. unsigned short check_sum(unsigned short *a, int len)
2. {
3.     unsigned int sum = 0;
4.
5.     while (len > 1) {
6.         sum += *a++;
7.         len -= 2;
8.     }
9.
10.     if (len) {
11.         sum += *(unsigned char *)a;
12.     }
13.
14.     while (sum >> 16) {
15.         sum = (sum >> 16) + (sum & 0xffff);
16.     }
17.
18.     return (unsigned short)(~sum);
19. }

==================检验和验证计算========================

首先,把检验和字段置为0。
45 00 00 2e
be 55 00 00
7a 11 00 00<----检验和置为0
de b7 7e e3
c0 a8 12 7a
其次，对整个首部中的每个16 bit进行二进制反码求和，

求和值为0x3_ae50，然后3+ae50=0xae53（这是根据源代码中算法 cksum = (cksum >> 16) + (cksum & 0xffff) 进行的 ）
最后，ae53+51ac=ffff。因此判断ip首部在传输过程中没有发生任何差错。
