无线射频专题《IEEE 802.11协议讲解1@路由高级配置项，Beacon周期、RTS阈值、DTIM》

前言：

一些中高端路由，会存在很多复杂的配置项，例如Beacon周期、RST阈值、DTIM等热点参数配置，如果没有读过IEEE 802.11协议，真的不知道这些参数该如何配置、以及其作用。而且取值要适中，偏低或者偏高，都会严重影响到路由性能的发挥



Beacon周期：

路由器AP（热点）每隔一定周期会发送Beacon信标报文，该报文通告WLAN网络服务，同时和STA进行信息同步，AP通过Beacon通知STA报文缓存状态。



包括但不限于以下作用：

• TimeStamp 时间戳的作用是用来同步，AP发送的Beacon报文带有TimeStamp，STA接收到这个字段后，同步自己的时间与AP时间一致
• BeaconInterval  发送beacon的间隔，802.11标准规定默认值是100个TU（Time Unit，1TU=1024us），TU是时间单元，我们常说是100ms，实际上是不对的，应该是100TU或者是0.102400S
• SSID，用于广播自己的网络名字，属于被动发现网络的形式（对于多SSID方案，需要注意Beacon周期的空口资源消耗，否则容易出现Beacon周期不规律的情况，来自中兴案例）
• TIM ，用于表明AP在节电模式的STA设备中缓存数据，STA收到后，如果有自己的管理ID，请求提取数据



BeaconInterval的间隔设置要合理，不能太长也不能太短：

• 如果时间太长，STA长时间听不到信标，以为AP不在了，可能引起掉线，或者AP为STA缓存过多的数据导致数据溢出（如果设备处于漫游地段，建议缩短该区域Beacon周期）
• 如果时间太短，会导致处于节电的STA频繁的醒来，起不到节电的目的



并且通过实验证明：BeaconInterval报文发送周期设置成1000时，表现为ping包时会出现延时和概率性丢包，若想获得更好的实时性，建议将beacon报文发送周期设置为100（提醒：市面上大部分的路由AP默认Beacon值都是100）

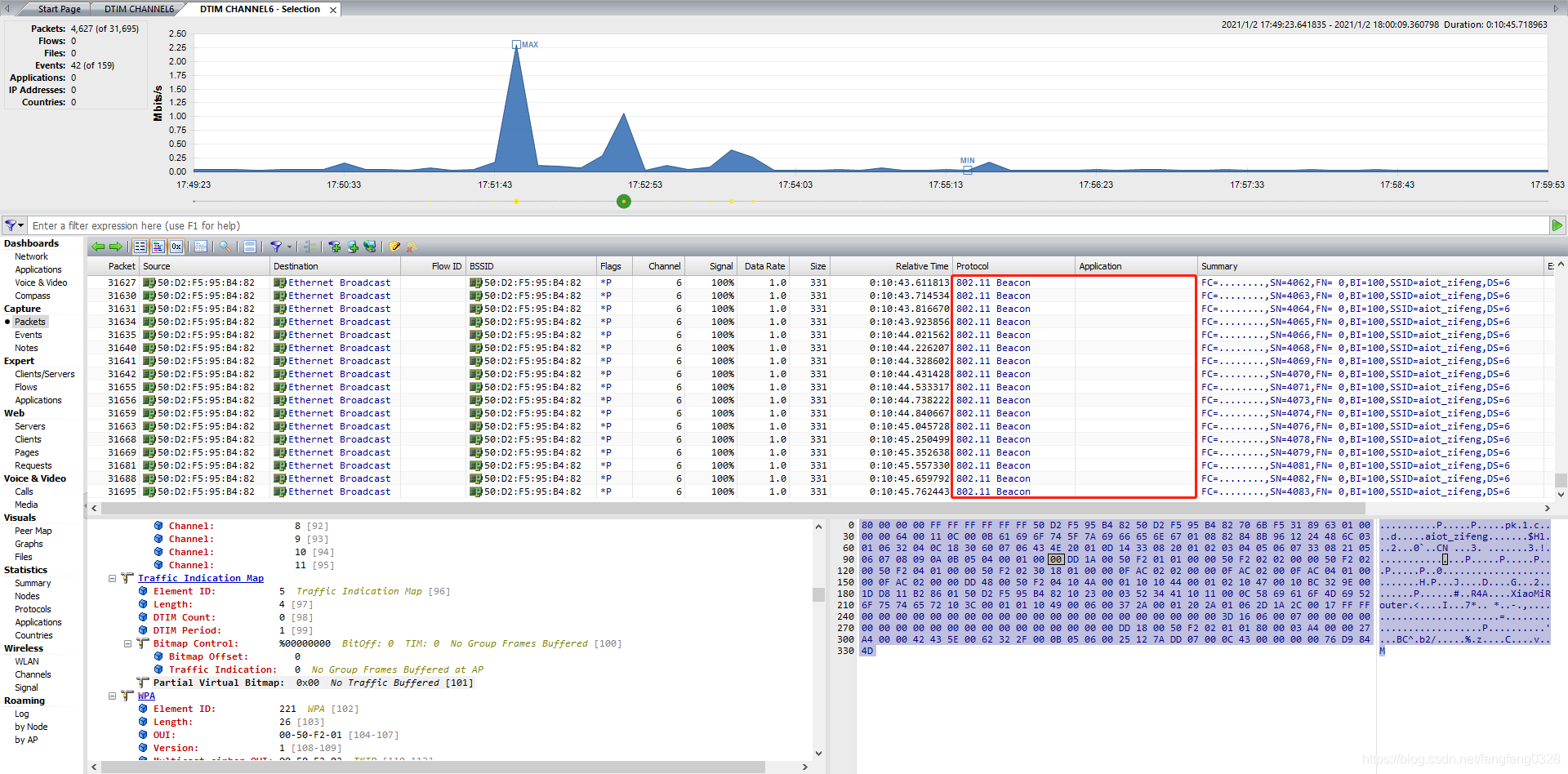

下图是通过抓包工具分析出来的Beacon报文包：



DTIM（延迟传输指示映射）概念解析：

先看下 IEEE 802.11协议是如何描述的：

指定组播地址的帧无法使用论询算法(polling algorithm)来传递，因为在定义上,这些帧是发给某个特定组的。因此，802.11纳入了一种机制，用来缓存与传递广播与组播(或多播)帧。缓存的方式与单播帧一样，但不同于为处于休眠状态的工作站所缓存的帧，经缓存的广播与组播帧是通过AID 0存储的。接入点会将TIM的第一个位设定为0,代表有广播或组播帧被缓存。此位对应于AID 0（即DTIM专门为低功耗设备而设立）

每个BSS均有一个称为DTIM Period的参数，TIM是以Beacon信息来传送的。每当经过几个固定的Beacon interval (信标间隔)，就会发送一个特殊类型的TIM，称为延迟专输指示映射(Delivery Traffi Inication Map,简称DTIM)，Beacon帧中的TIM元素包含了一个计数器，用来倒数计时至下一个DTIM来临。在DTIM帧中，此计数器值为0。经缓存的广播与组播数据会在DTIM Beacon之后传送。如有多个缓存帧,则会依次传送。 Frame Control字段中的More Data位用以指示是否还有其他帧待传。信道使用权的取得规则也适用于暂存帧的传送。接入点或许会选择暂缓处置所收到的PS-Pol请求,直到传送完缓存区中的广播与组播帧。

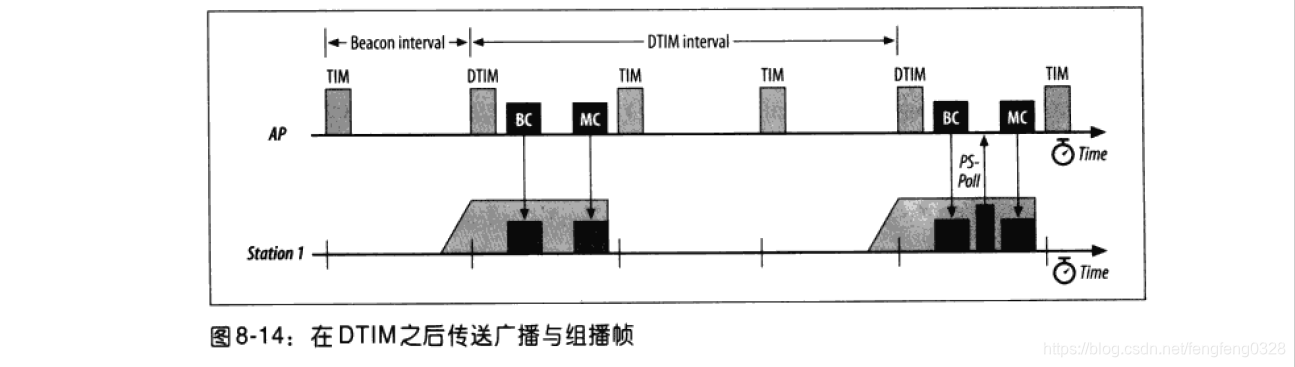

图8-14显示了一个接入点及一个与之关联的工作站。接入点的DTIM interval (延迟传输指示映射间隔)被设为3,因此每隔两个TIM就会有一个DTIM. Station 1处于休眠模式,其listen interval (聆听间隔)为3。每3个beacon周期Station 1就会醒来接收经缓存的广播与组播帧。每传送一个DTIM帧,就会接着传送被缓存的广播与组播帧其后伴随的是与工作站关联的PS-Poll交换过程。在第二个beacon interval (信标间隔)区间,缓存区中只有广播与组播帧,这些帧随即会被传送到Bss。在第五个beacorinterval (信标间隔)区间，Station 1还有一个被缓存的(单播)帧，Station 1可以监见DTIM中的指示映射(map)，等到被缓存的广播与组播帧传送完毕后再发送PS-Poll信息（PS-Poll，一种竞争机制）



疑问：DTIM的低功耗工作流程是怎样的？

• 低功耗设备进入STA-PS模式，RF处于睡眠状态，无法侦听和发送任何无线信号
• 低功耗设备在Listen-Interval周期（BeaconInterval周期的整数倍）到达后，侦听AP广播的TIM信号（DTIM），判断是否存在DTIM标识（AP是否含帧缓存）
• 若TIM信号存在DTIM标识，说明AP已存在缓存帧信息，主动通过PS-Poll机制获得已缓存的帧信息（我知道你要给我发消息，Send：我已经睡醒了，Recv：赶紧把信息传输给我）
• 完成一次数据交互后，低功耗设备重新进入STA-PS模式，等待下一次Listen-Interval周期到来，侦听AP广播的TIM信号



RTS（请求发送）/CTS（清除发送）：

RTS帧可用来取得媒介的控制权，以便传送容量较大的数据帧，至于“容量较大”的仲裁，由 RTS Threshold（阈值）决定，例如：

• 当设为0表示只要发送数据包就要检测是否冲突，AP都会发送RTS
• 当设置为2347表示永远不会发送RTS信号，因为没有数据包大于值2347
• 当设为其他值 ：比如设为200， 只要数据包大于200，路由就会发送RTS信号通知对方，以防信号冲突
