这里演示一下如何通过等高线和特征点来创建TIN（不规则三角网）
这里使用的是不规则采样点建立DEM的点数据
还差等高线，通过新建线要素-添加Height字段并赋给它高程值来得到

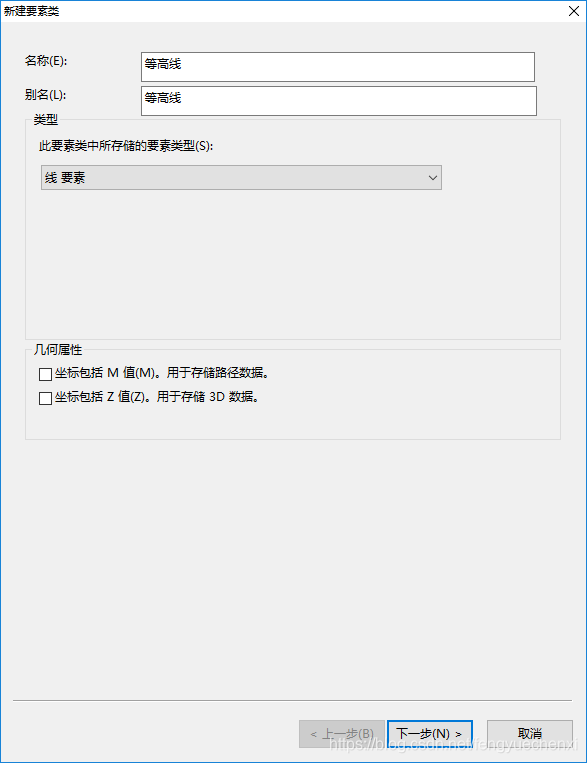

新建线要素
添加字段

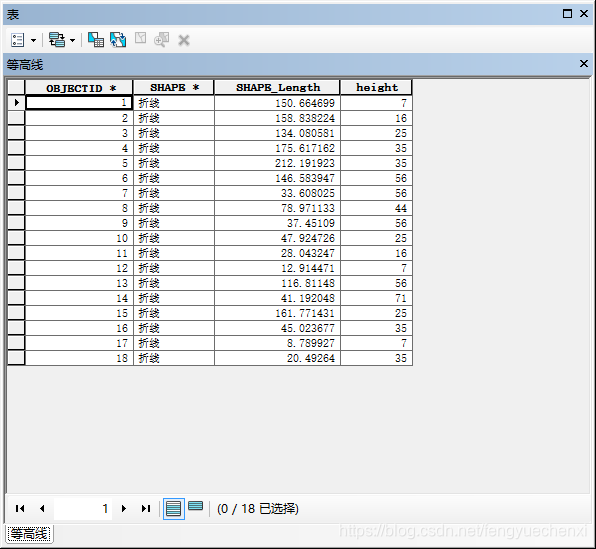

为它赋上高程值

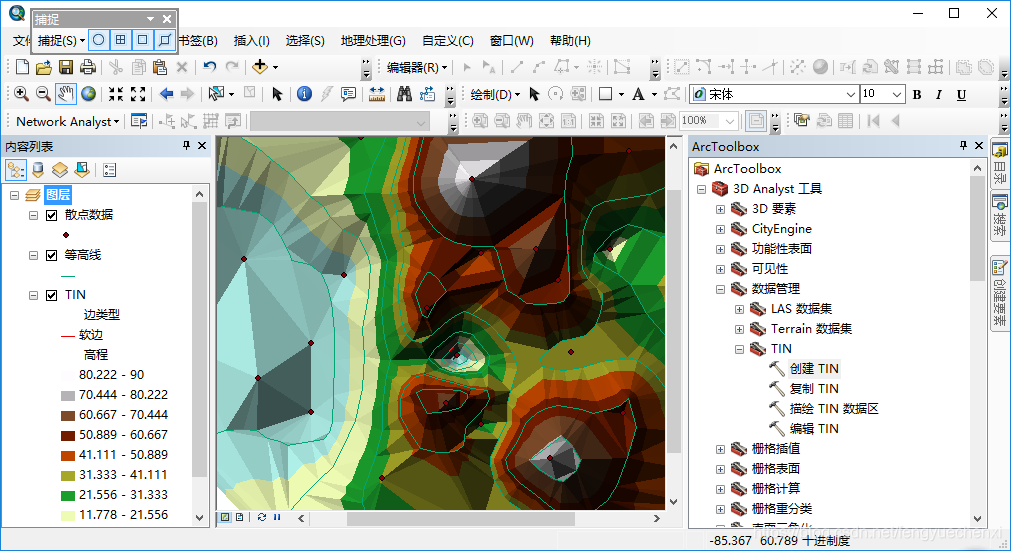

找到工具，3D Analyst工具-数据管理-创建TIN，双击
在这里插入图片描述

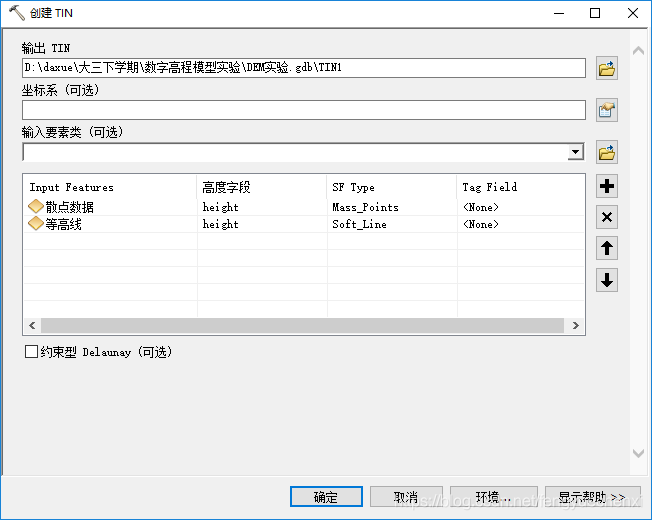

按下图所示设置参数
在这里插入图片描述
其中，高度字段都是带有高程值的height字段，散点数据的SF Type为Mass_Points，等高线数据的SF Type为Soft_Line（软断线），单击确定即完成了TIN（不规则三角网）的创建
最终结果
