STM32F429I-DISO探索第一篇 --GPIO（1）

拿到STM32F429I-DISO探索套件也一段时间了，除了开机运行了板子自带的程序，玩玩了几把板子上的游戏，挺好玩的。前几天下载了开发包里的程序，看到了当时在研讨会讲到的背景叠加的效果确实不错。这几天稍微有点时间就想做点什么，看了官方提供的DEMO程序包，看着有些乱，就想着自己新建个工程玩，拿什么练手呢，跳过最简单的吧，那就选GPIO.关于新建工程就后边在写吧。

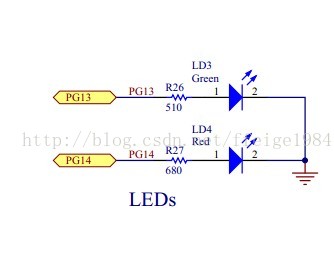

  板子上有2个用户LED,LED3，LED4，通过原理图得知LED3 接GPG13,LED4接GPG14

对应的定义为：

#define LED3_PIN                         GPIO_Pin_13
#define LED3_GPIO_PORT                   GPIOG
#define LED3_GPIO_CLK                    RCC_AHB1Periph_GPIOG
#define LED4_PIN                         GPIO_Pin_14
#define LED4_GPIO_PORT                   GPIOG
#define LED4_GPIO_CLK                    RCC_AHB1Periph_GPIOG

实现LED初始化函数

void LEDInit(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

  /* Enable the GPIO_LED Clock */
  RCC_AHB1PeriphClockCmd(LED4_GPIO_CLK, ENABLE);
/*转载请保留出处出处http://bbs.21ic.com/home.php?mod=space&uid=656895&do=blogquickforward=1id=114600****/
  /* Configure the GPIO_LED pin */
  GPIO_InitStructure.GPIO_Pin = LED3_PIN | LED4_PIN;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;      //输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;    //推挽输出
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;        //内部上拉
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(LED4_GPIO_PORT, &GPIO_InitStructure);
}

LED的初始化函数做完了，那我们是不是换不需要个延时函数，那是肯定的。有些人喜欢用空循环，那我们用吗？答案是否定的。那我们用什么？卖个关子，后边给大家写下。

int main(void)
{

  int i;
  LEDInit();      //LED硬件初始化
        SysTickInit(); //SysTick初始化
/*转载请保留出处出处http://bbs.21ic.com/home.php?mod=space&uid=656895&do=blogquickforward=1id=114600****/
  while (1)
  {
                Delay(500);    //延时500MS
                GPIO_SetBits(LED4_GPIO_PORT,LED4_PIN);                  //LED4亮
                GPIO_ResetBits(LED3_GPIO_PORT,LED3_PIN);              //LED3灭
                Delay(500);
                GPIO_SetBits(LED3_GPIO_PORT,LED3_PIN);                  //LED3亮
                GPIO_ResetBits(LED4_GPIO_PORT,LED4_PIN);              //LED4灭
  }
}

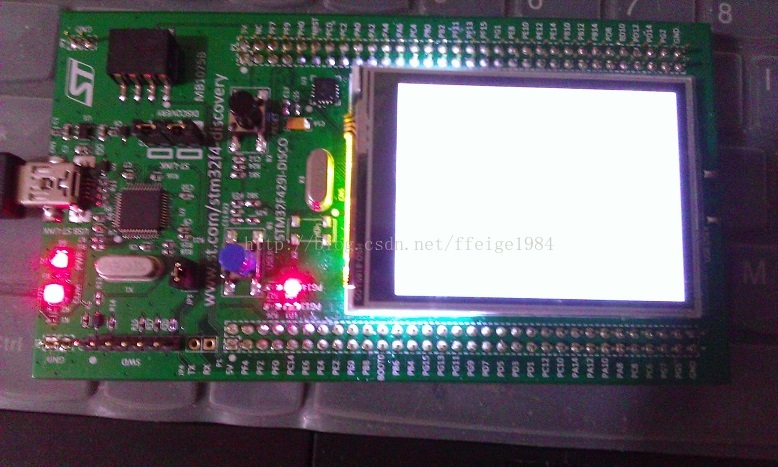

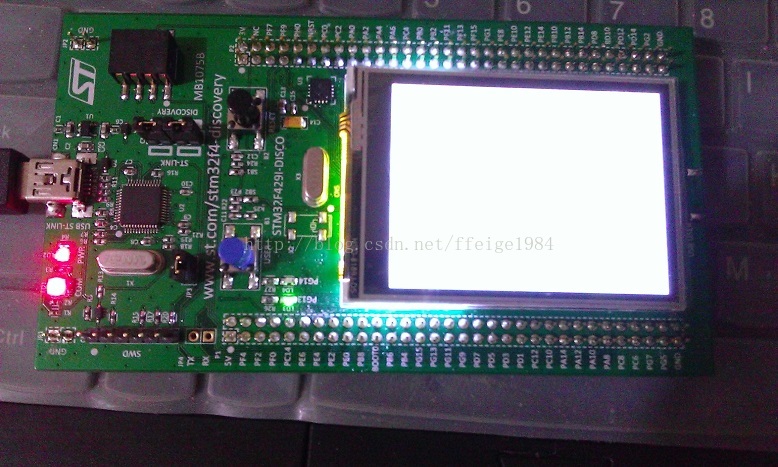

好，到这LED 流水灯就基本完了。看下结果：

转载请保留出处！！！
