【组播】IP组播地址的范围

IP组播地址的范围

 为了使组播源和组播组成员进行通信，需要提供网络层组播使用的IP组播地址。

IPv4组播地址

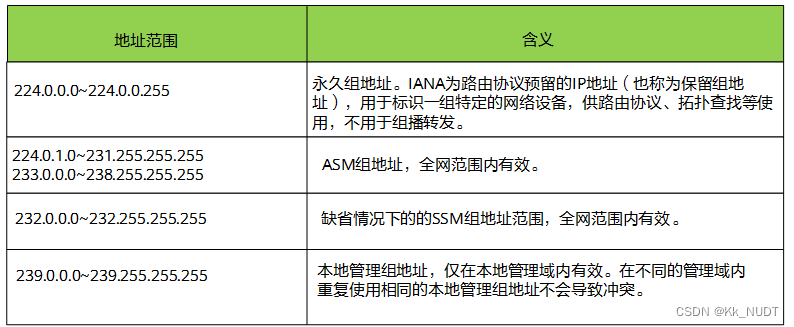

IANA将D类地址空间分配给IPv4组播使用。IPv4地址一共32位，D类地址最高4位为1110，地址范围从224.0.0.0到239.255.255.255，具体分类及含义见下图。

IPv4组播地址的范围及含义



IPv6组播地址

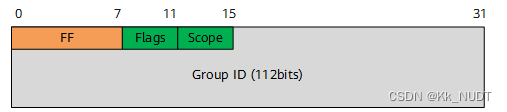

IPv6地址长度是128位，IPv6组播地址格式如图所示。

IPv6组播地址格式 IPv6组播地址总是以FF开头，高8位取值为11111111。 Flags字段（4位）用来标识组播地址的状态。例如取值为0表示保留组地址，取值为1或2表示ASM范围内的组播地址，取值为3表示SSM范围内的组播地址。 Scope字段（4位）用来标识组播组的应用范围，指示组播组应用范围是只包含同一本地网络、同一站点、同一机构中的节点，还是包含全球地址空间内的任何节点。

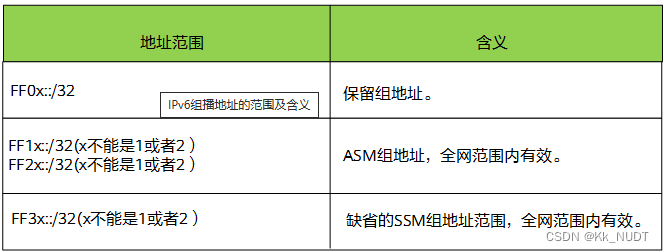

Group ID（112位）组播组标识符，用在由Scope字段所指定的范围内标识组播组。 固定的IPv6组播地址的范围及含义如图所示。

IPv6组播地址的范围及含义



组播MAC地址的范围

为了在本地物理网络上实现组播信息的正确传输，需要在链路层使用组播MAC地址。组播数据传输时，其目的地不是一个具体的接收者，而是一个成员不确定的组，所以需要一种技术将IP组播地址映射为组播MAC地址。

IPv4组播MAC地址

以太网传输IPv4单播报文的时候，目的MAC地址使用的是接收者的MAC地址。但是在传输组播数据时，其目的地不再是一个具体的接收者，而是一个成员不确定的组，所以要使用IPv4组播MAC地址，即IPv4组播地址映射到链路层中的地址。

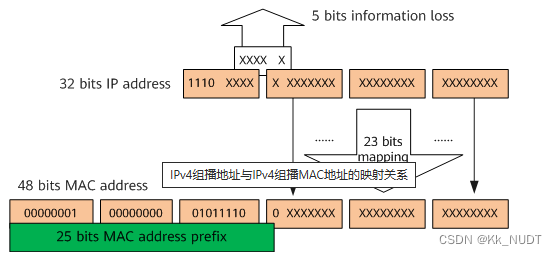

IANA规定，IPv4组播MAC地址的高24位为0x01005e，第25位为0，低23位为IPv4组播地址的低23位，映射关系如图所示。例如组播组地址224.0.1.1对应的组播MAC地址为01-00-5e-00-01-01。

IPv4组播地址与IPv4组播MAC地址的映射关系 IPv4组播地址的前4位是固定的1110，对应组播MAC地址的高25位，后28位中只有23位被映射到MAC地址，因此丢失了5位的地址信息，直接结果是有32个IPv4组播地址映射到同一MAC地址上。例如IP地址为224.0.1.1、224.128.1.1、225.0.1.1、239.128.1.1等组播组的组播MAC地址都为01-00-5e-00-01-01。

IPv6组播MAC地址

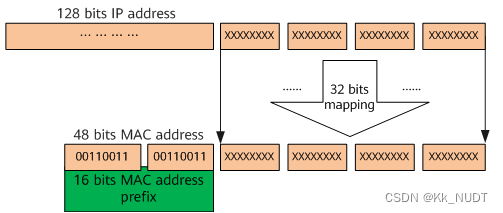

IPv6组播MAC地址的高16位为0x3333，低32位为IPv6组播地址的低32位。如图所示，是IPv6组播地址的MAC地址映射关系。

IPv6组播地址与IPv6组播MAC地址的映射关系 IPv6组播地址与IPv6组播MAC地址的映射关系 可见IPv6中会有更多的组地址使用同一个MAC地址。
