opencv-normalize-源码分析

前言

normalize函数，在网上已有不少文章做了其原理的介绍及用法展示，在查找资料的过程中，针对网络所缺少的部分（参数的使用逻辑及源码解析）进行详解，也记录我学习源码的过程便于以后查阅。

参数的影响

原理就不做详细介绍了，该文章做了详细介绍，这里只分析两个参数对归一化结果的影响：

参数	影响
src	图像输入、矩阵输入
dst	矩阵输出，支持各种depth和1、3通道
alpha	归一化公式为src[i]/scale,其中scale为归一化分母，alpha作为系数使得公式变为src[i]*alpha/scale，这个值越大归一化效果越弱，越小归一化结果越强
beta	只对CV_MAXMIN这种模式其作用，beta越大，归一化值越大。

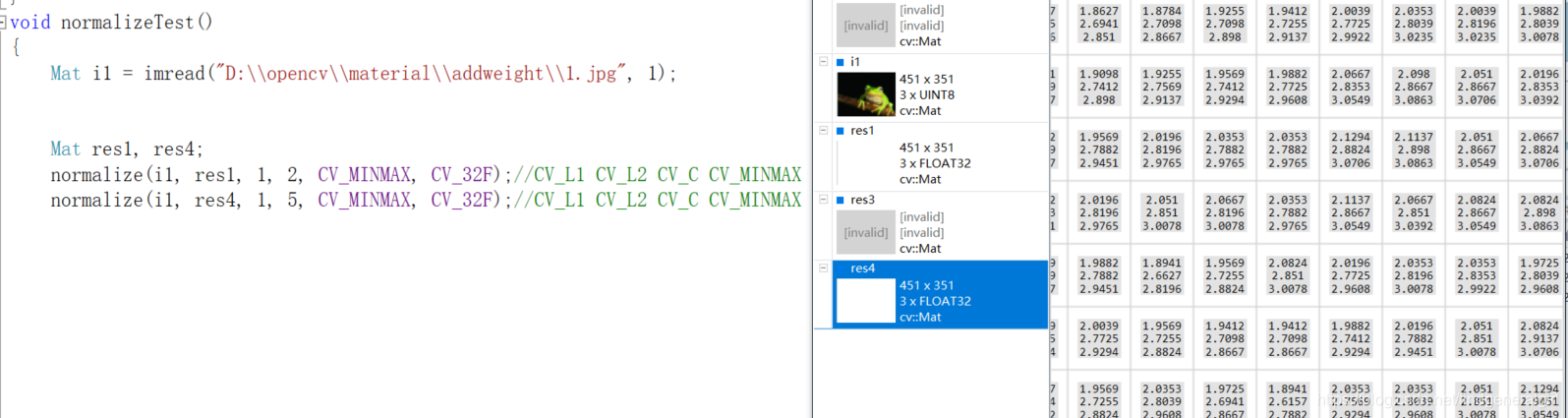

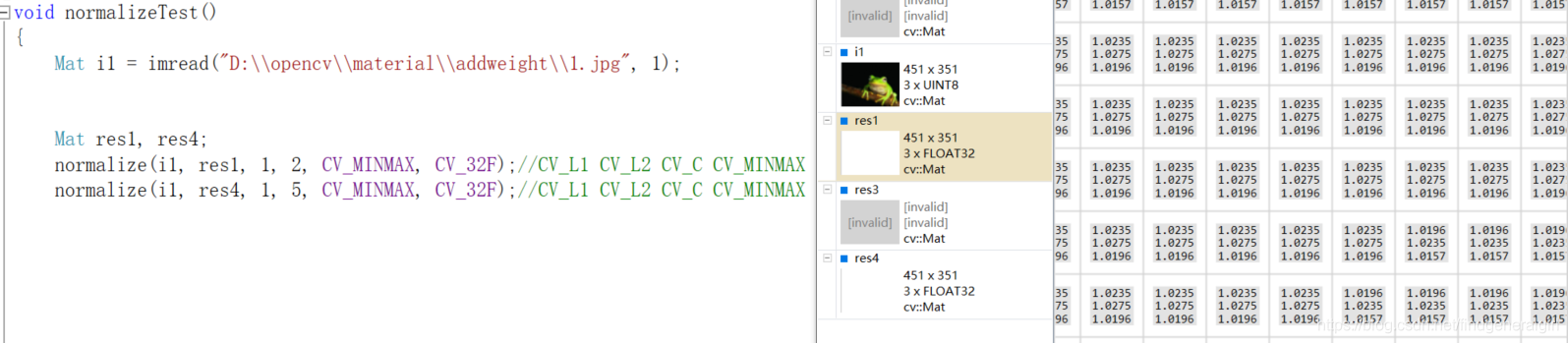

beta大于alpha时，beta值变大，归一化的值变大

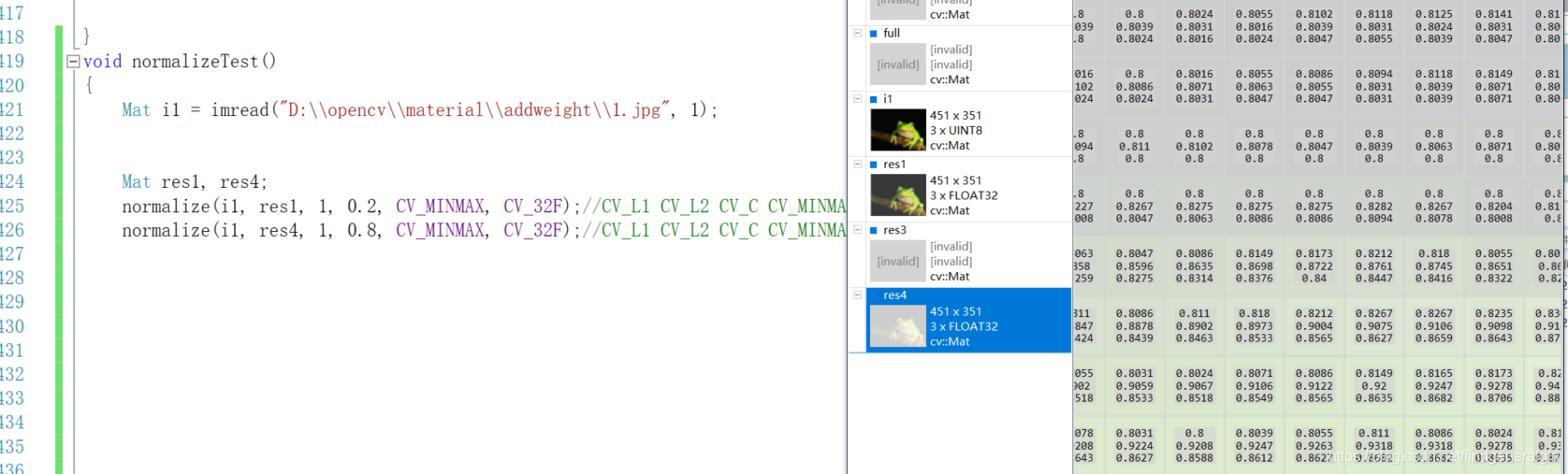

beta小于alpha时，beta值变大，归一化的值变大

源码分析

normalize框架代码

void normalize(InputArray _src, InputOutputArray _dst, double a, double b,
               int norm_type, int rtype, InputArray _mask)
{
    CV_INSTRUMENT_REGION();

    double scale = 1, shift = 0;
    int type = _src.type(), depth = CV_MAT_DEPTH(type);
	//确定输出dst的depth
    if( rtype < 0 )
        rtype = _dst.fixedType() ? _dst.depth() : depth;
	//若norm_type类型为CV_MINMAX时，走单独分支
    if( norm_type == CV_MINMAX )
    {
        double smin = 0, smax = 0;
        double dmin = MIN( a, b ), dmax = MAX( a, b );
        minMaxIdx( _src, &smin, &smax, 0, 0, _mask );
        scale = (dmax - dmin)*(smax - smin > DBL_EPSILON ? 1./(smax - smin) : 0);//根据公式计算，scale,shift,是公式变形后的写法
        if( rtype == CV_32F )
        {
            scale = (float)scale;
            shift = (float)dmin - (float)(smin*scale);
        }
        else
            shift = dmin - smin*scale;
    }
    else if( norm_type == CV_L2 || norm_type == CV_L1 || norm_type == CV_C )//另外三种归一化类型时，采用norm函数统一计算
    {
        scale = norm( _src, norm_type, _mask );
        scale = scale > DBL_EPSILON ? a/scale : 0.;
        shift = 0;
    }
    else
        CV_Error( CV_StsBadArg, "Unknown/unsupported norm type" );
	//该函数是opencv的优化算法，但并没有用到
    CV_OCL_RUN(_dst.isUMat(),
               ocl_normalize(_src, _dst, _mask, rtype, scale, shift))

    Mat src = _src.getMat();
    if( _mask.empty() )//最后，借助convertTo函数，完成从src到dst的尺度变换和平移
        src.convertTo( _dst, rtype, scale, shift );
    else
    {
        Mat temp;
        src.convertTo( temp, rtype, scale, shift );
        temp.copyTo( _dst, _mask );
    }
}

可以观察到，该框架涉及三个函数：minMaxIdx、norm、convertTo。
converTo这个函数可以独立于任何函数，使用中最为常见的是图像类型间的转换，同时还可对原图做尺度和平移变换。这里convertTo就采用了尺度和平移变换的作用。
minMaxIdx源码

void cv::minMaxIdx(InputArray _src, double* minVal,
                   double* maxVal, int* minIdx, int* maxIdx,
                   InputArray _mask)
{
    CV_INSTRUMENT_REGION();

    int type = _src.type(), depth = CV_MAT_DEPTH(type), cn = CV_MAT_CN(type);
    CV_Assert( (cn == 1 && (_mask.empty() || _mask.type() == CV_8U)) ||
        (cn > 1 && _mask.empty() && !minIdx && !maxIdx) );
//这里对输入图像做了要求，通道为1或者掩码为空必须满足其一
    CV_OCL_RUN(OCL_PERFORMANCE_CHECK(_src.isUMat()) && _src.dims() <= 2  && (_mask.empty() || _src.size() == _mask.size()),
               ocl_minMaxIdx(_src, minVal, maxVal, minIdx, maxIdx, _mask))

    Mat src = _src.getMat(), mask = _mask.getMat();

    if (src.dims <= 2)
        CALL_HAL(minMaxIdx, cv_hal_minMaxIdx, src.data, src.step, src.cols, src.rows, src.depth(), minVal, maxVal,
                 minIdx, maxIdx, mask.data);

    CV_OVX_RUN(!ovx::skipSmallImages<VX_KERNEL_MINMAXLOC>(src.cols, src.rows),
               openvx_minMaxIdx(src, minVal, maxVal, minIdx, maxIdx, mask))

    CV_IPP_RUN_FAST(ipp_minMaxIdx(src, minVal, maxVal, minIdx, maxIdx, mask))
//上面四个都是opencv的优化做法，不去考虑，下面这句话非常值得探究
    MinMaxIdxFunc func = getMinmaxTab(depth);//根据src的depth,来获取不同的查找最大最小索引的函数，这里面的获取机制，可借鉴学习
    CV_Assert( func != 0 );

    const Mat* arrays[] = {&src, &mask, 0};
    uchar* ptrs[2] = {};
    NAryMatIterator it(arrays, ptrs);//将多个矩阵放在同一个类中，集中管理

    size_t minidx = 0, maxidx = 0;
    int iminval = INT_MAX, imaxval = INT_MIN;
    float  fminval = std::numeric_limits<float>::infinity(),  fmaxval = -fminval;
    double dminval = std::numeric_limits<double>::infinity(), dmaxval = -dminval;
    size_t startidx = 1;
    int *minval = &iminval, *maxval = &imaxval;
    int planeSize = (int)it.size*cn;//获取最大最小值

    if( depth == CV_32F )
        minval = (int*)&fminval, maxval = (int*)&fmaxval;
    else if( depth == CV_64F )
        minval = (int*)&dminval, maxval = (int*)&dmaxval;

    for( size_t i = 0; i < it.nplanes; i++, ++it, startidx += planeSize )
        func( ptrs[0], ptrs[1], minval, maxval, &minidx, &maxidx, planeSize, startidx );//对src和mask做查找最大最小值的操作

    if (!src.empty() && mask.empty())
    {
        if( minidx == 0 )
             minidx = 1;
         if( maxidx == 0 )
             maxidx = 1;
    }

    if( minidx == 0 )
        dminval = dmaxval = 0;
    else if( depth == CV_32F )
        dminval = fminval, dmaxval = fmaxval;
    else if( depth <= CV_32S )
        dminval = iminval, dmaxval = imaxval;

    if( minVal )
        *minVal = dminval;
    if( maxVal )
        *maxVal = dmaxval;

    if( minIdx )
        ofs2idx(src, minidx, minIdx);
    if( maxIdx )
        ofs2idx(src, maxidx, maxIdx);//minidx\maxidx都是1D数据，通过该函数，将索引转换为x,y,z坐标
}

下面我会记录 MinMaxIdxFunc func = getMinmaxTab(depth);的过程，在opencv中很多函数都用到这种方式，来保证同一个函数兼容多种数据类型。
首先:

static MinMaxIdxFunc getMinmaxTab(int depth)
{
    static MinMaxIdxFunc minmaxTab[] =
    {
        (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_8u), (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_8s),
        (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_16u), (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_16s),
        (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_32s),
        (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_32f), (MinMaxIdxFunc)GET_OPTIMIZED(minMaxIdx_64f),
        0
    };

    return minmaxTab[depth];
}

存在一个数组，来存放不同数据类型所调用的函数，函数功能相同，针对数据类型，在细节上的处理不同。
其次

#define GET_OPTIMIZED(func) (func)

这个宏定义只是一个替换的概念，并无多大的作用
然后

typedef void (*MinMaxIdxFunc)(const uchar*, const uchar*, int*, int*, size_t*, size_t*, int, size_t);

定义一个函数指针以返回一个指向函数的指针。
随后

static void minMaxIdx_8u(const uchar* src, const uchar* mask, int* minval, int* maxval,
                         size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_8s(const schar* src, const uchar* mask, int* minval, int* maxval,
                         size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_16u(const ushort* src, const uchar* mask, int* minval, int* maxval,
                          size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_16s(const short* src, const uchar* mask, int* minval, int* maxval,
                          size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_32s(const int* src, const uchar* mask, int* minval, int* maxval,
                          size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_32f(const float* src, const uchar* mask, float* minval, float* maxval,
                          size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

static void minMaxIdx_64f(const double* src, const uchar* mask, double* minval, double* maxval,
                          size_t* minidx, size_t* maxidx, int len, size_t startidx )
{ minMaxIdx_(src, mask, minval, maxval, minidx, maxidx, len, startidx ); }

根据不同的函数，做具体的实现，可以看到，minMaxIdx_是真正的实现函数，它也是一个模板函数，可接受不同类型的数据。
最后

template<typename T, typename WT> static void
minMaxIdx_( const T* src, const uchar* mask, WT* _minVal, WT* _maxVal,
            size_t* _minIdx, size_t* _maxIdx, int len, size_t startIdx )
{
    WT minVal = *_minVal, maxVal = *_maxVal;
    size_t minIdx = *_minIdx, maxIdx = *_maxIdx;

    if( !mask )
    {
        for( int i = 0; i < len; i++ )
        {
            T val = src[i];
            if( val < minVal )
            {
                minVal = val;
                minIdx = startIdx + i;
            }
            if( val > maxVal )
            {
                maxVal = val;
                maxIdx = startIdx + i;
            }
        }
    }
    else
    {
        for( int i = 0; i < len; i++ )
        {
            T val = src[i];
            if( mask[i] && val < minVal )
            {
                minVal = val;
                minIdx = startIdx + i;
            }
            if( mask[i] && val > maxVal )
            {
                maxVal = val;
                maxIdx = startIdx + i;
            }
        }
    }

    *_minIdx = minIdx;
    *_maxIdx = maxIdx;
    *_minVal = minVal;
    *_maxVal = maxVal;
}

最终处理的过程可参考如上。
这个过程中，运用到模板函数、函数指针、重载等概念，在多重概念的运用下，完成了多类型数据的处理，很值得我们借鉴。
norm源码解析

double cv::norm( InputArray _src, int normType, InputArray _mask )
{
    CV_INSTRUMENT_REGION();

    normType &= NORM_TYPE_MASK;
    CV_Assert( normType == NORM_INF || normType == NORM_L1 ||
               normType == NORM_L2 || normType == NORM_L2SQR ||
               ((normType == NORM_HAMMING || normType == NORM_HAMMING2) && _src.type() == CV_8U) );
//输入的条件判断
#if defined HAVE_OPENCL || defined HAVE_IPP
    double _result = 0;
#endif

#ifdef HAVE_OPENCL
    CV_OCL_RUN_(OCL_PERFORMANCE_CHECK(_src.isUMat()) && _src.dims() <= 2,
                ocl_norm(_src, normType, _mask, _result),
                _result)
#endif

    Mat src = _src.getMat(), mask = _mask.getMat();
    CV_IPP_RUN(IPP_VERSION_X100 >= 700, ipp_norm(src, normType, mask, _result), _result);

    int depth = src.depth(), cn = src.channels();
    if( src.isContinuous() && mask.empty() )
    {//src内存连续，且掩码为空时
        size_t len = src.total()*cn;//获取元素个数
        if( len == (size_t)(int)len )
        {
            if( depth == CV_32F )
            {
                const float* data = src.ptr<float>();//获取src数据指针的起点

                if( normType == NORM_L2 )//归一化方式为NORM_L2
                {
                    double result = 0;
                    GET_OPTIMIZED(normL2_32f)(data, 0, &result, (int)len, 1);//调用了normL2_32f，而normL2_32f的实现过程与上一个函数的过程类似
                    return std::sqrt(result);
                }
                if( normType == NORM_L2SQR )
                {
                    double result = 0;
                    GET_OPTIMIZED(normL2_32f)(data, 0, &result, (int)len, 1);
                    return result;
                }
                if( normType == NORM_L1 )
                {
                    double result = 0;
                    GET_OPTIMIZED(normL1_32f)(data, 0, &result, (int)len, 1);
                    return result;
                }
                if( normType == NORM_INF )
                {
                    float result = 0;
                    GET_OPTIMIZED(normInf_32f)(data, 0, &result, (int)len, 1);
                    return result;
                }
            }
            if( depth == CV_8U )
            {
                const uchar* data = src.ptr<uchar>();

                if( normType == NORM_HAMMING )
                {
                    return hal::normHamming(data, (int)len);
                }

                if( normType == NORM_HAMMING2 )
                {
                    return hal::normHamming(data, (int)len, 2);
                }
            }
        }
    }//这里面的每一种处理，都涉及到上一个函数的类型重载的操作，最终落实到核心的代码上，都是比较简单的逻辑

    CV_Assert( mask.empty() || mask.type() == CV_8U );

    if( normType == NORM_HAMMING || normType == NORM_HAMMING2 )
    {
        if( !mask.empty() )
        {
            Mat temp;
            bitwise_and(src, mask, temp);
            return norm(temp, normType);
        }
        int cellSize = normType == NORM_HAMMING ? 1 : 2;

        const Mat* arrays[] = {&src, 0};
        uchar* ptrs[1] = {};
        NAryMatIterator it(arrays, ptrs);
        int total = (int)it.size;
        int result = 0;

        for( size_t i = 0; i < it.nplanes; i++, ++it )
        {
            result += hal::normHamming(ptrs[0], total, cellSize);
        }

        return result;
    }
//下面为模板非空或内存不连续时的处理方法，逻辑与 上一个函数处理的逻辑相同
    NormFunc func = getNormFunc(normType >> 1, depth);
    CV_Assert( func != 0 );

    const Mat* arrays[] = {&src, &mask, 0};
    uchar* ptrs[2] = {};
    union
    {
        double d;
        int i;
        float f;
    }
    result;
    result.d = 0;
    NAryMatIterator it(arrays, ptrs);
    int j, total = (int)it.size, blockSize = total, intSumBlockSize = 0, count = 0;
    bool blockSum = (normType == NORM_L1 && depth <= CV_16S) ||
            ((normType == NORM_L2 || normType == NORM_L2SQR) && depth <= CV_8S);
    int isum = 0;
    int *ibuf = &result.i;
    size_t esz = 0;

    if( blockSum )
    {
        intSumBlockSize = (normType == NORM_L1 && depth <= CV_8S ? (1 << 23) : (1 << 15))/cn;
        blockSize = std::min(blockSize, intSumBlockSize);
        ibuf = &isum;
        esz = src.elemSize();
    }

    for( size_t i = 0; i < it.nplanes; i++, ++it )
    {
        for( j = 0; j < total; j += blockSize )
        {//每次按照一个超平面size的大小进行处理
            int bsz = std::min(total - j, blockSize);
            func( ptrs[0], ptrs[1], (uchar*)ibuf, bsz, cn );
            count += bsz;
            if( blockSum && (count + blockSize >= intSumBlockSize || (i+1 >= it.nplanes && j+bsz >= total)) )
            {
                result.d += isum;
                isum = 0;
                count = 0;
            }
            ptrs[0] += bsz*esz;
            if( ptrs[1] )
                ptrs[1] += bsz;
        }
    }

    if( normType == NORM_INF )
    {
        if( depth == CV_64F )
            ;
        else if( depth == CV_32F )
            result.d = result.f;
        else
            result.d = result.i;
    }
    else if( normType == NORM_L2 )
        result.d = std::sqrt(result.d);

    return result.d;
}

这个函数实现较为简单，函数本身的逻辑也是大家耳熟能详的东西，核心的重载也已经点明，若表达存在错误，还请大家不吝赐教。。
