modbus网关ZLAN5143D测试

具体内容可以参考：ZLAN5143D用户手册

设备

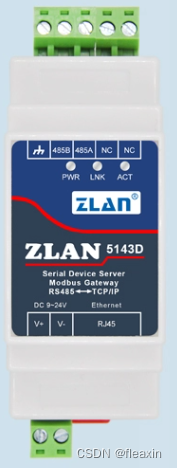

• ZLAN5143D：在淘宝上48元购买的，我买的是白色的非阻燃型；黑色的为阻燃型。

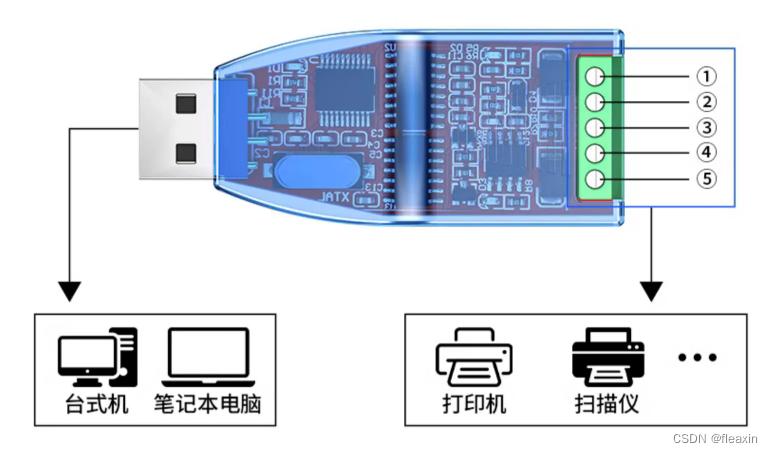

• USB转485接口：淘宝上购买7.9元


• 电源：我手里有旧的12V电源，更换一下接口就可以使用了，注意设备上标的正负极别搞反了

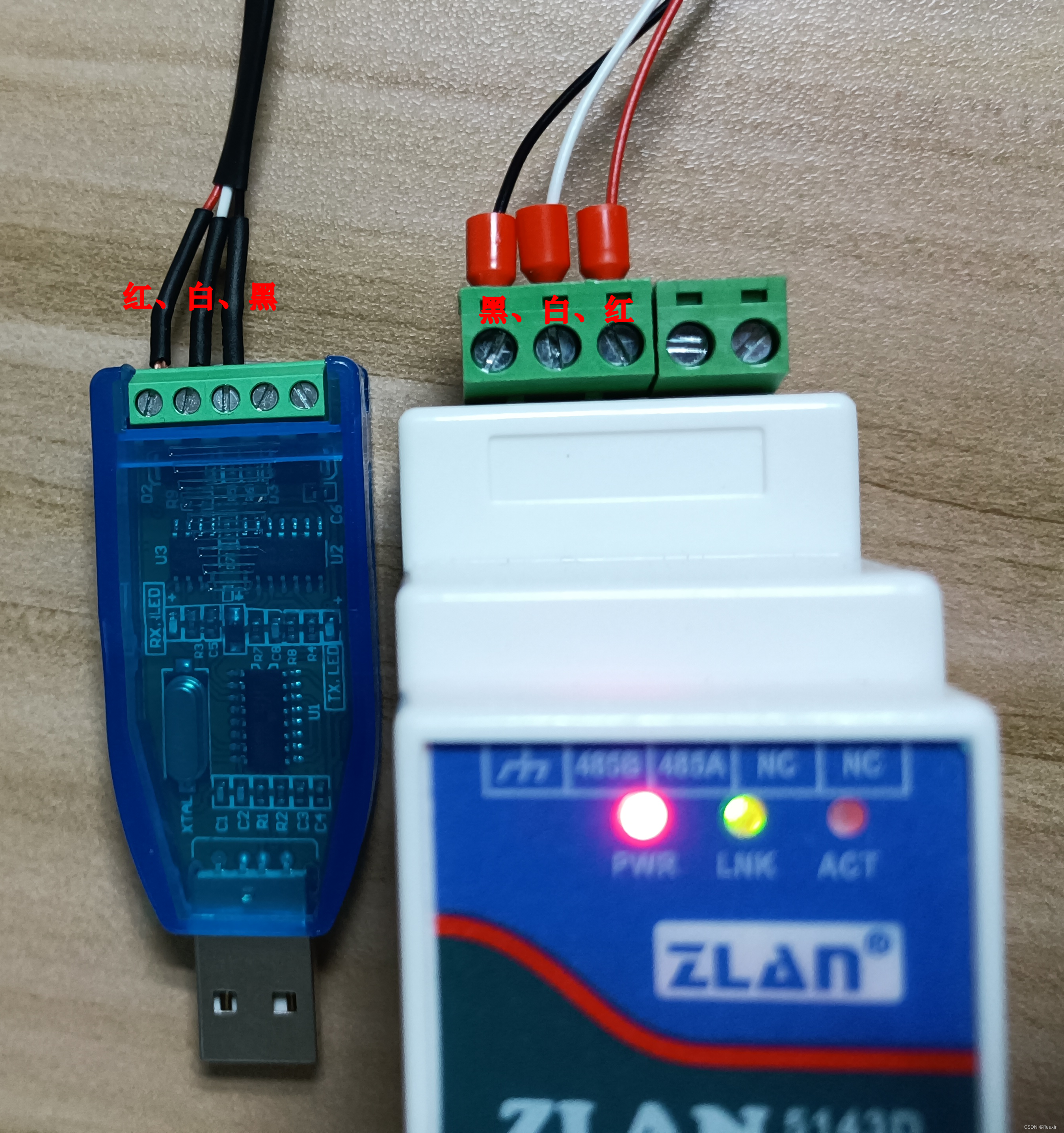

• 连线：使用3根线连接USB转485和ZLAN5143D，A接485A，B接485B，地接地


参数配置测试

• 设备上电
• 下载测试程序ZLVircom-设备管理工具（不含虚拟串口、绿色非安装版）

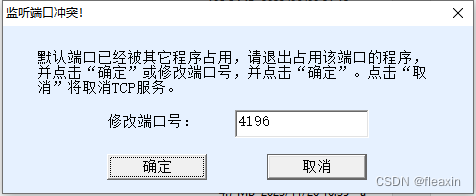

• 运行程序，提示

  不用管它，点“取消”继续运行（因为我的服务器是linux，所以无法使用虚拟串口，这部分功能我就不测试了）

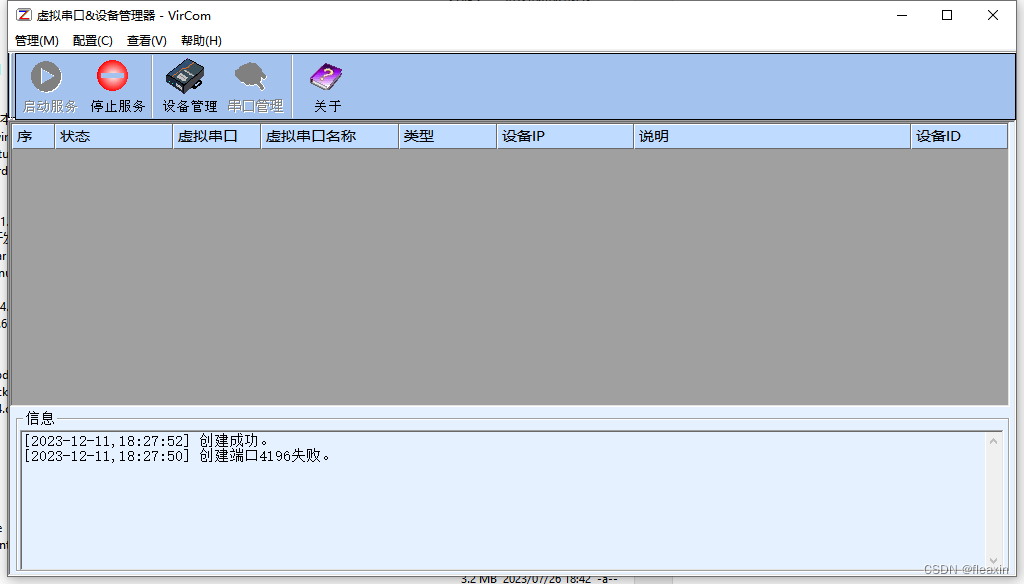

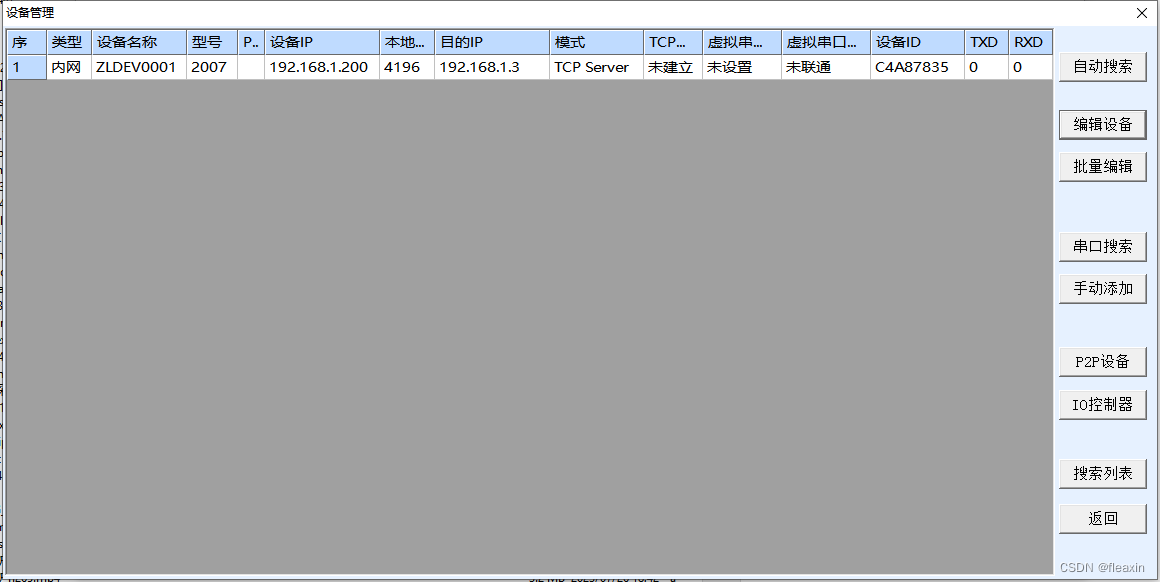

  选择“设备管理”

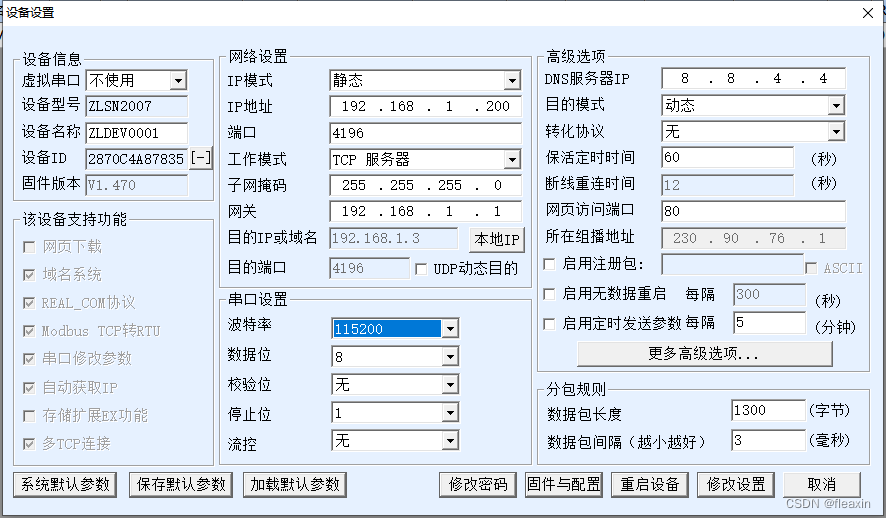

  设备的IP地址默认是192.168.1.200，选择“编辑设备”

  我这里是测试环境，所以直接把IP模式修改为“动态获取”；如果是在生产环境，就需要更具实际情况设置静态IP地址，其他的参数不用修改；

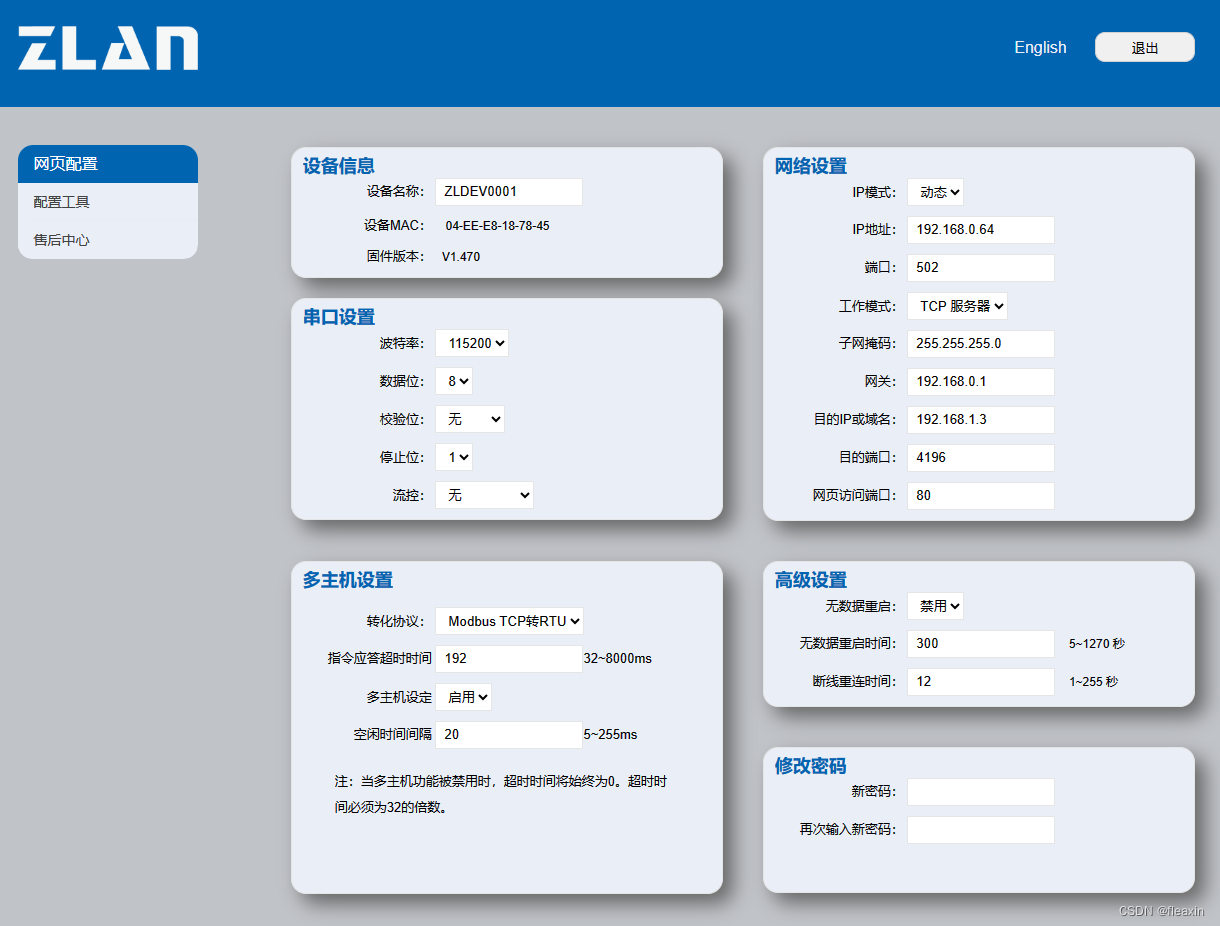

也可以通过web配置，在浏览器中输入ZLAN5143D的IP地址，在登陆界面输入默认密码：123456

TCP通讯测试

下载：ZLComDebug(V1.26)，SocketDlgTest(V3.49)

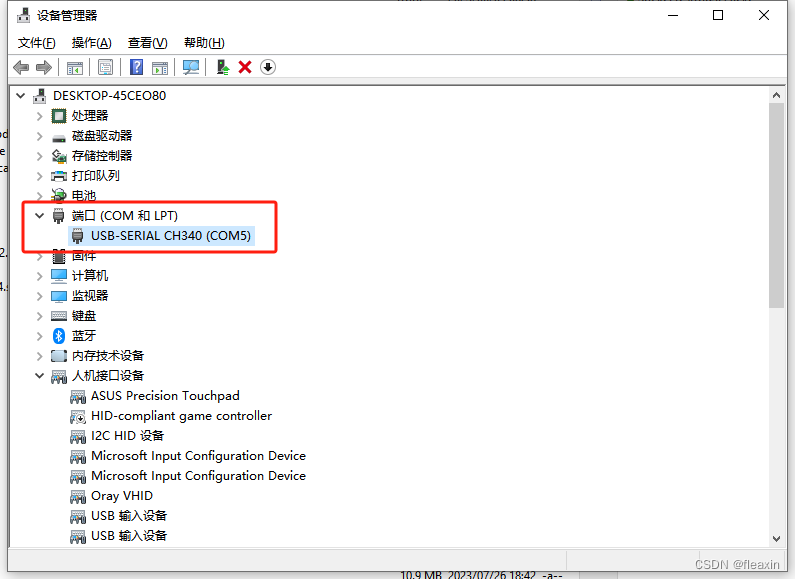

插上USB转485接口，在系统“设备管理器”中找到串口号（设备第一次使用自动安装驱动，需要等一会）

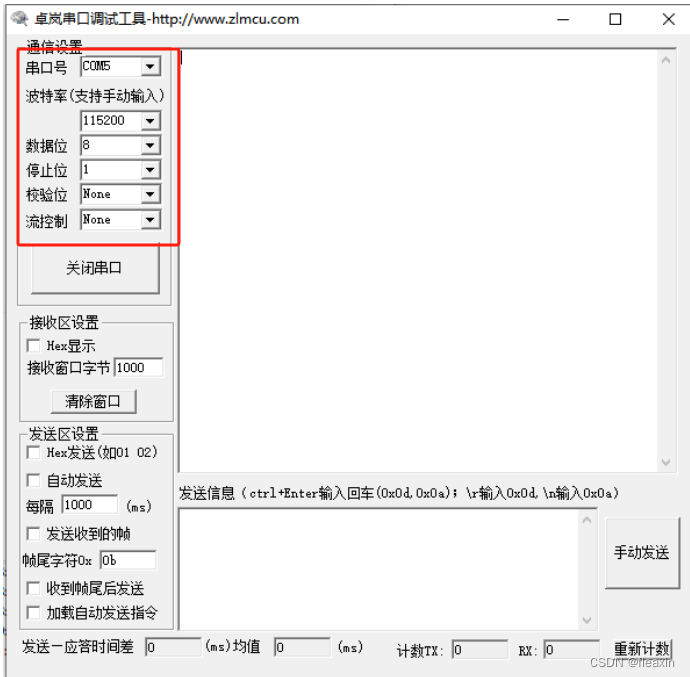

我这里是COM5，然后运行ZLComDebug，在软件设置好串口参数（和之前在ZLVircom上设置的参数一致）

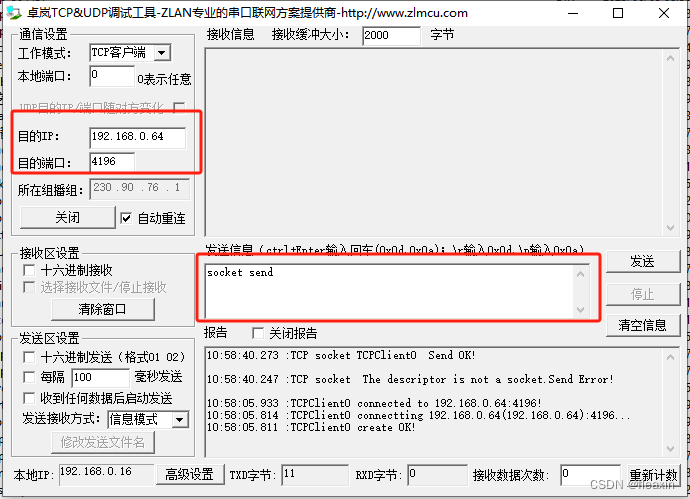

运行SocketDlgTest，设置目的IP和端口（从ZLVircom中可以看到，就是ZLAN5143D的IP和端口），选择“连接”，然后在“发送消息”中输入“socket send”，然后点击“发送”

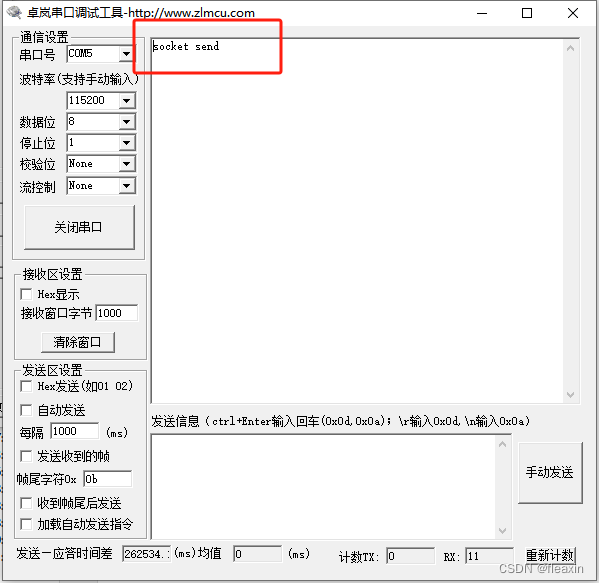

然后串口可以收到对应的信息

Modbus TCP测试

从网上下载Modbus Slave Simulator调试程序，这是个收费软件，用来模拟modbus从机。

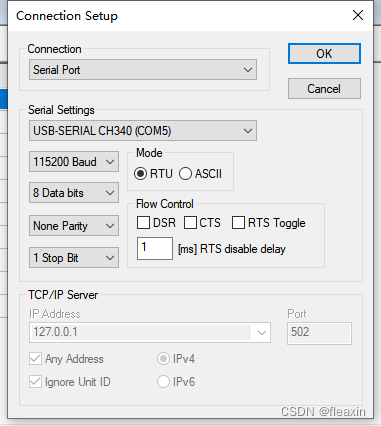

把之前的程序ZLComDebu关闭，运行modbus slave，软后选择“connetion”，设置对应的串口号，以及串口参数

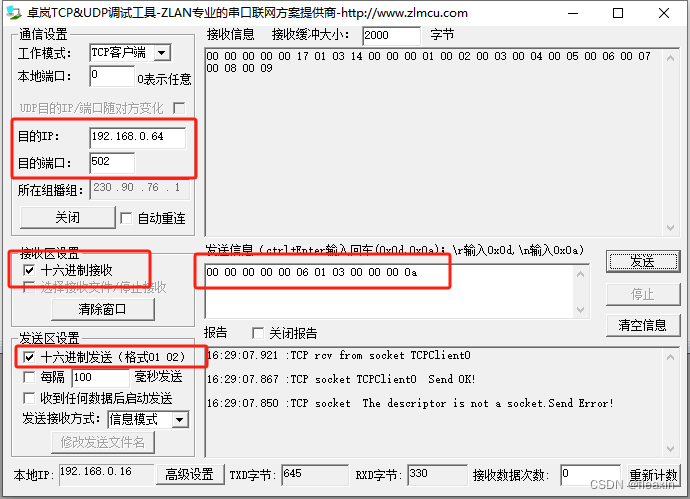

然后在SocketDlgTest程序中设置ZLAN5143D的IP和端口（502），然后把发送和接收的格式都设置为十六进制，发送消息“00 00 00 00 00 06 01 03 00 00 00 0a”，含义是：从ID为1的从机读取保持寄存器，开始地址0，读取10个。
返回的数据：“00 00 00 00 00 17 01 03 14 00 00 00 01 00 02 00 03 00 04 00 05 00 06 00 07 00 08 00 09 ”，含义是：ID为1的从机返回多个保持寄存器的值，依次为0，1，2，3，4，5，6，7，8，9
