威纶触摸屏做modbus rtu主站控制风机 ZLAN5143的应用案例

原文地址:http://www.zlmcu.com/document/5143yingyong.html

1.概述
风机是量大面广的通用性设备，广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却;锅炉和工业炉窑的通风和引风;空气调节设备和家用电器设备中的冷却和通风;谷物的烘干和选送;风洞风源和气垫船的充气和推进。本次案例主要介绍威纶触摸屏通过串口服务

如图 1所示

图 1 接线示意图

2.实现步骤
2.1ZLAN5143端设置

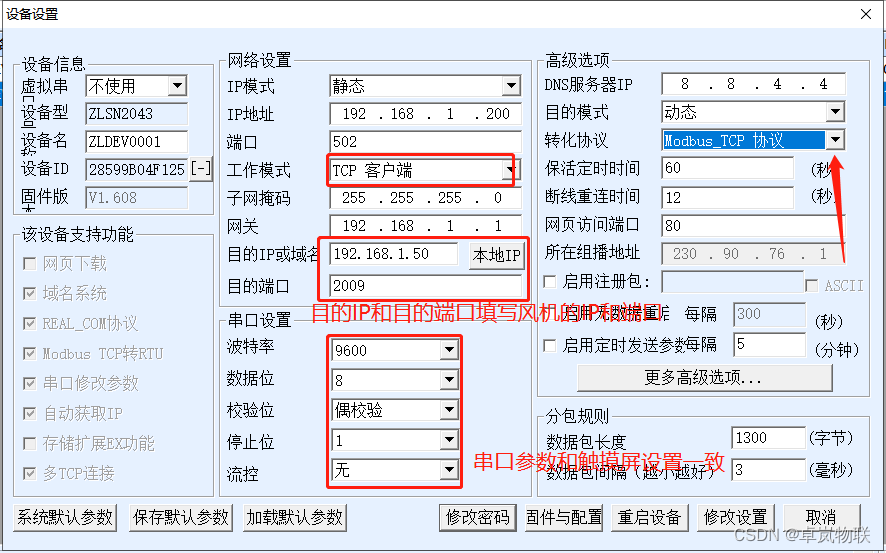

1.首先将串口服务器5143网口直连笔记本网口，打开ZLVIRCOM软件，点击设备管理–>自动搜索–>编辑设备，设置如图2。

图 2

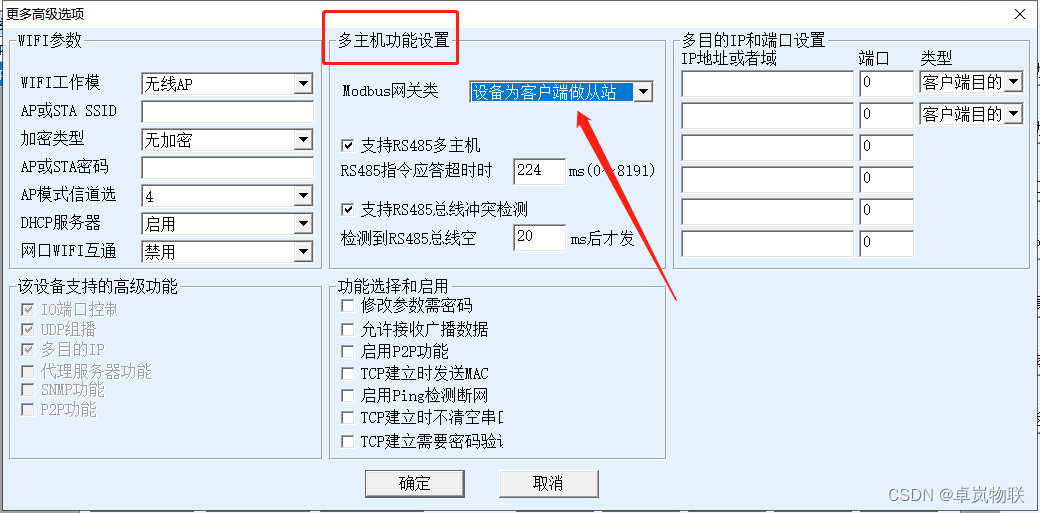

2.点击更多高级选项–>在多主机设置中，把存储型网关改成设备为客户端做从站（串口服务器拟定网口风机从站地址为风机IP地址的最后一位，此刻风机IP是192.168.1.50.风机从站地址就是50）。

图 3

2.2串口触摸屏端设置步骤

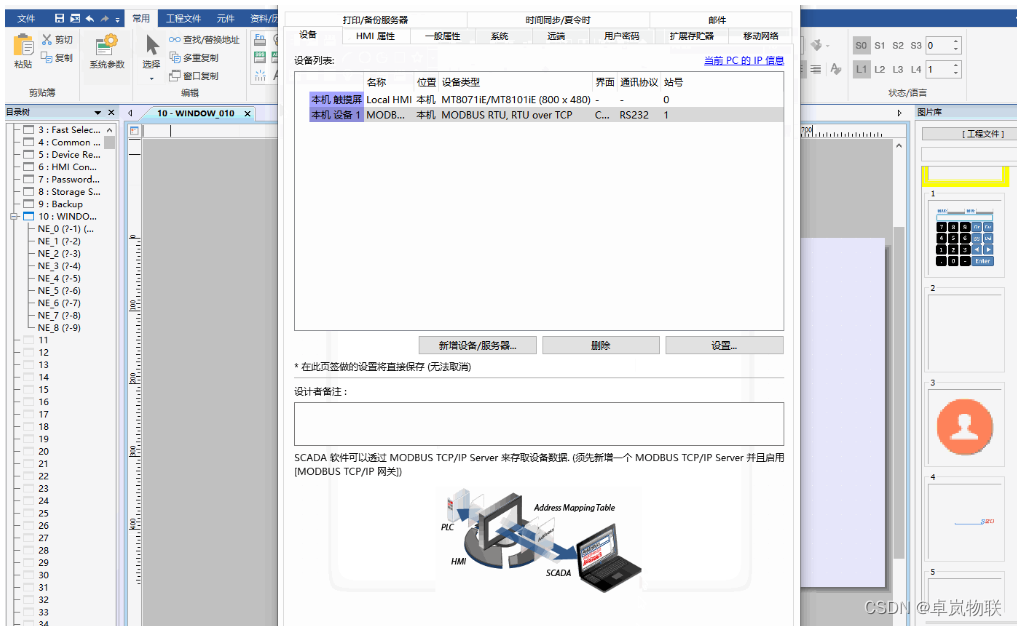

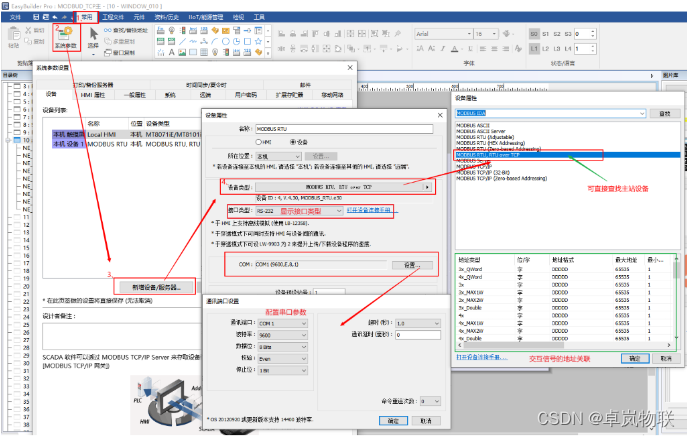

1.选择系统参数配置：常用–>系统参数–>新增参数，在设备属性中选择“设备类型”，直接查modbus rtu over tcp并选择该属性，如下图4。

图 4

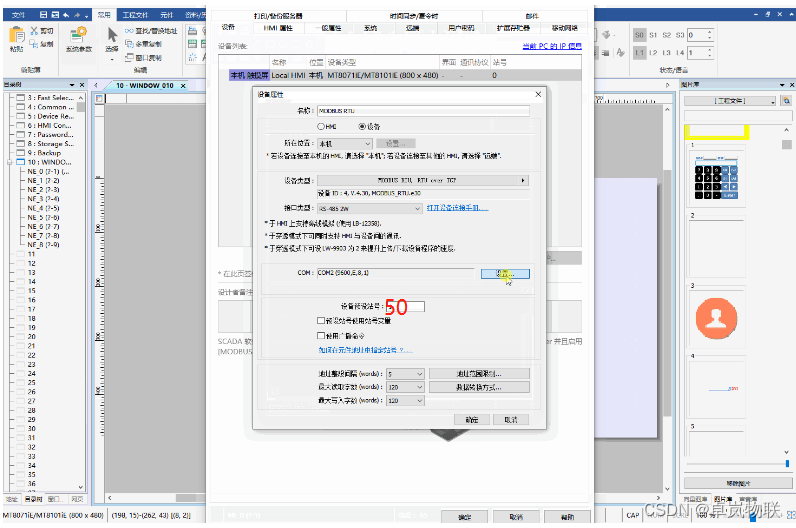

2.设备端口号要和风机从站设置成一致的。

图 5

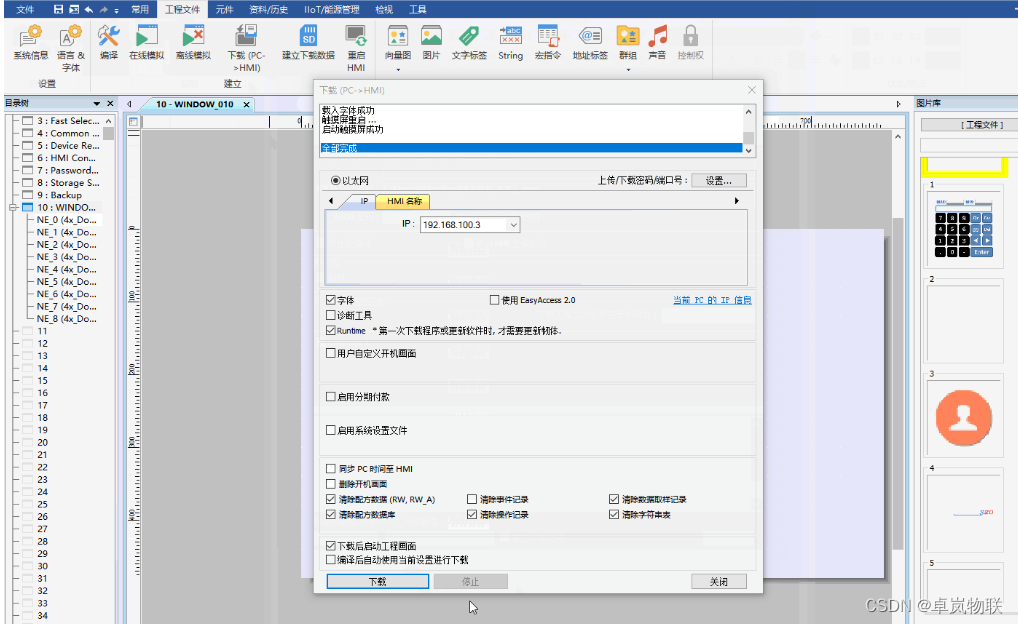

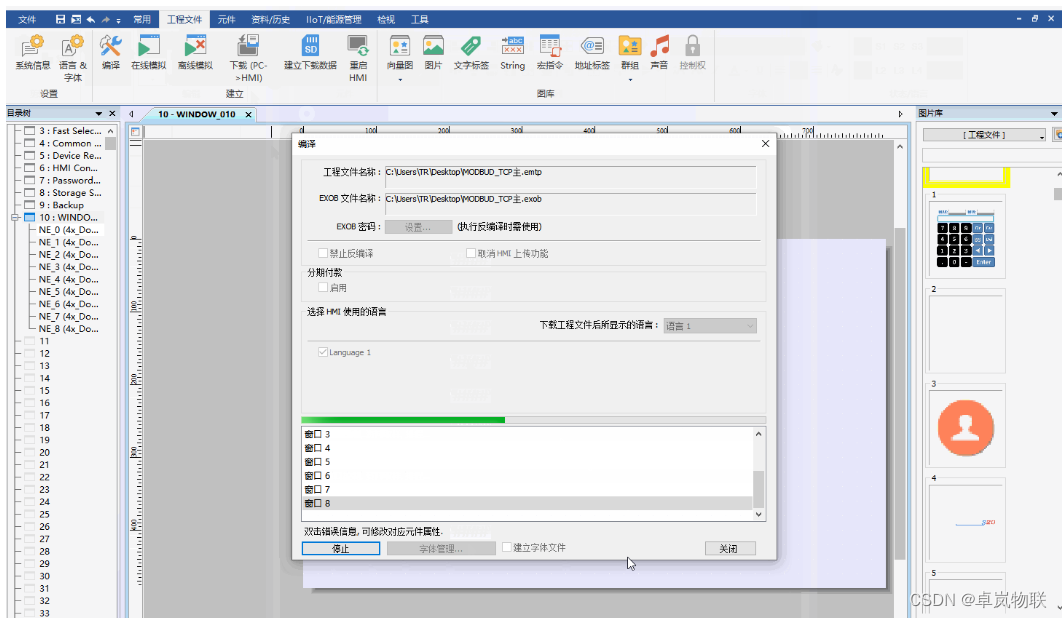

3.设置完成后，点击工程文件，点击下载，如图6。

图 6

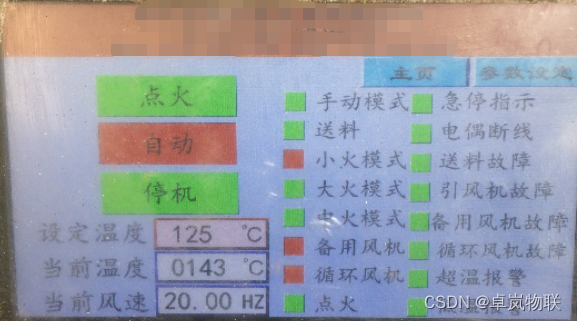

4.下载完成后，就可以通过触摸屏控制网口风机。

图 7

设置完成
