曲线通过绕着一个轴旋转可以生成三维旋转曲面 动画展示 包括源码

曲线通过绕着一个轴旋转可以生成三维旋转曲面

flyfish

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# 设置图形
fig = plt.figure(figsize=(12, 6))

# 子图1: 绘制曲线 z = y^2
ax1 = fig.add_subplot(121, projection='3d')

# 定义曲线 z = y^2
y = np.linspace(-1, 1, 200)  # 缩小范围
z = y**2
ax1.plot(np.zeros_like(y), y, z, color='r', label=r'$z=y^2$')

# 设置子图1的显示参数
ax1.set_xlabel('X')
ax1.set_ylabel('Y')
ax1.set_zlabel('Z')
ax1.set_xlim(-1.5, 1.5)
ax1.set_ylim(-1.5, 1.5)
ax1.set_zlim(0, 2)
ax1.legend()

# 设置刻度线和标签
ax1.set_xticks(np.arange(-1.5, 1.5, 0.5))
ax1.set_yticks(np.arange(-1.5, 1.5, 0.5))
ax1.set_zticks(np.arange(0, 2, 0.5))

# 设置坐标轴线颜色
ax1.xaxis._axinfo['grid'].update(color='blue', linestyle='--', linewidth=0.5)
ax1.yaxis._axinfo['grid'].update(color='green', linestyle='--', linewidth=0.5)
ax1.zaxis._axinfo['grid'].update(color='purple', linestyle='--', linewidth=0.5)

# 隐藏背景面
ax1.xaxis.pane.fill = False
ax1.yaxis.pane.fill = False
ax1.zaxis.pane.fill = False

# 调整视角
ax1.view_init(elev=20, azim=60)

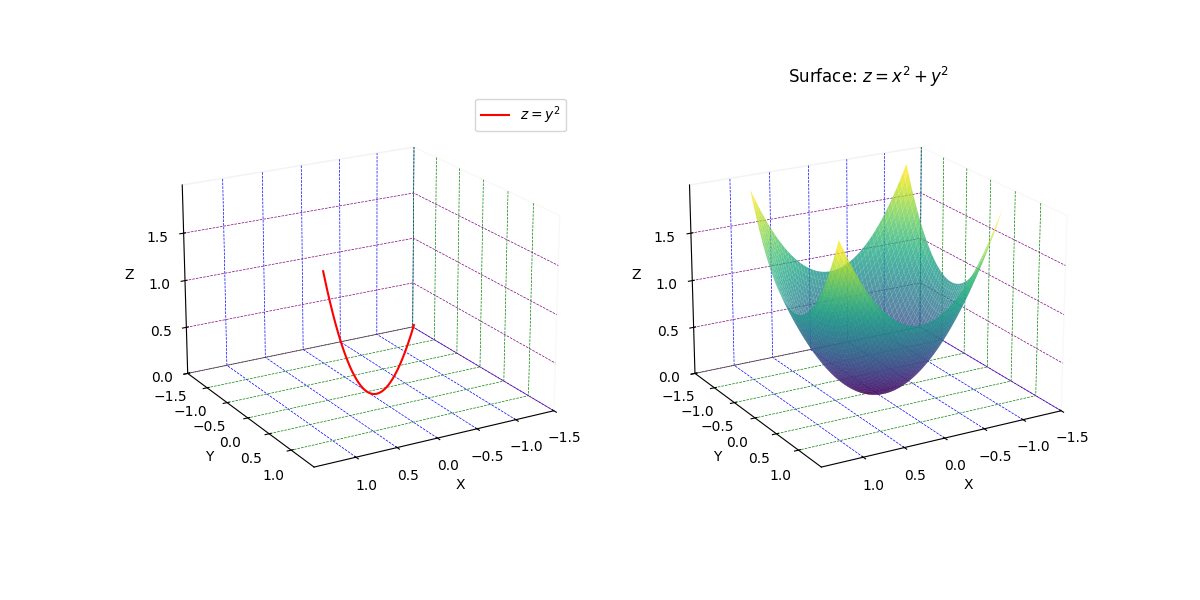

# 子图2: 绘制旋转抛物面 z = x^2 + y^2
ax2 = fig.add_subplot(122, projection='3d')

# 定义旋转抛物面的方程
x = np.linspace(-1, 1, 50)  # 缩小范围
y = np.linspace(-1, 1, 50)
x, y = np.meshgrid(x, y)
z_surface = x**2 + y**2

# 绘制曲面
ax2.plot_surface(x, y, z_surface, cmap='viridis', alpha=0.8)
ax2.set_title('Surface: $z = x^2 + y^2$')

# 设置子图2的显示参数
ax2.set_xlabel('X')
ax2.set_ylabel('Y')
ax2.set_zlabel('Z')
ax2.set_xlim(-1.5, 1.5)
ax2.set_ylim(-1.5, 1.5)
ax2.set_zlim(0, 2)

# 设置刻度线和标签
ax2.set_xticks(np.arange(-1.5, 1.5, 0.5))
ax2.set_yticks(np.arange(-1.5, 1.5, 0.5))
ax2.set_zticks(np.arange(0, 2, 0.5))

# 设置坐标轴线颜色
ax2.xaxis._axinfo['grid'].update(color='blue', linestyle='--', linewidth=0.5)
ax2.yaxis._axinfo['grid'].update(color='green', linestyle='--', linewidth=0.5)
ax2.zaxis._axinfo['grid'].update(color='purple', linestyle='--', linewidth=0.5)

# 隐藏背景面
ax2.xaxis.pane.fill = False
ax2.yaxis.pane.fill = False
ax2.zaxis.pane.fill = False

# 调整视角
ax2.view_init(elev=20, azim=60)

#plt.tight_layout()
plt.show()

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from mpl_toolkits.mplot3d import Axes3D
import matplotlib.animation as animation  # 添加这一行用于保存 GIF

# 创建图形
fig = plt.figure(figsize=(8, 6))
ax = fig.add_subplot(111, projection='3d')

# 定义原始曲线 z = y^2
y = np.linspace(-1, 1, 100)
z = y**2
x = np.zeros_like(y)

# 绘制初始曲线

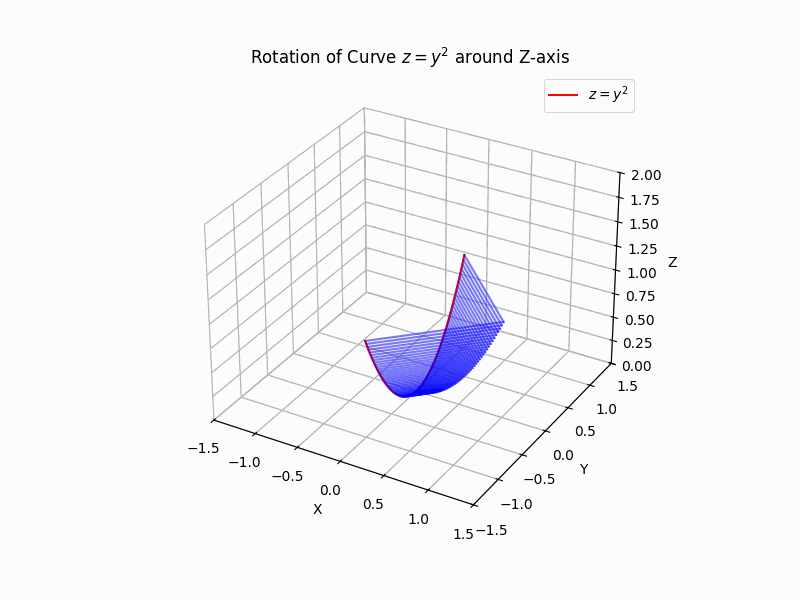

ax.plot(x, y, z, color='r', label=r'$z=y^2$')

# 定义旋转函数
def update(theta):
    ax.clear()  # 清除当前坐标轴
    ax.plot(x, y, z, color='r', label=r'$z=y^2$')  # 重新绘制曲线

    # 参数化形式：r = y, x = r * cos(theta), y = r * sin(theta)
    for i in range(len(y)):
        r = abs(y[i])
        x_rot = r * np.cos(theta)
        y_rot = r * np.sin(theta)
        z_rot = z[i]
        ax.plot([0, x_rot], [y[i], y_rot], [z[i], z_rot], color='b', alpha=0.5)

    ax.set_xlim(-1.5, 1.5)
    ax.set_ylim(-1.5, 1.5)
    ax.set_zlim(0, 2)
    ax.set_xlabel('X')
    ax.set_ylabel('Y')
    ax.set_zlabel('Z')
    ax.set_title('Rotation of Curve $z = y^2$ around Z-axis')
    ax.legend()

# 创建动画
ani = FuncAnimation(fig, update, frames=np.linspace(0, 2*np.pi, 60), interval=100)

# 保存为 GIF 文件
ani.save("rotation.gif", writer="pillow")  # 使用 pillow writer 保存为 GIF
plt.show()

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib.animation import FuncAnimation

# 定义参数化的曲线方程 z = y^2
def curve_y(t):
    return t

def curve_z(t):
    return t**2

# 创建一个三维图形
fig = plt.figure(figsize=(10, 8))
ax = fig.add_subplot(111, projection='3d')

# 生成参数 t 的值
t_values = np.linspace(-1, 1, 100)

# 绘制原始曲线（红色）

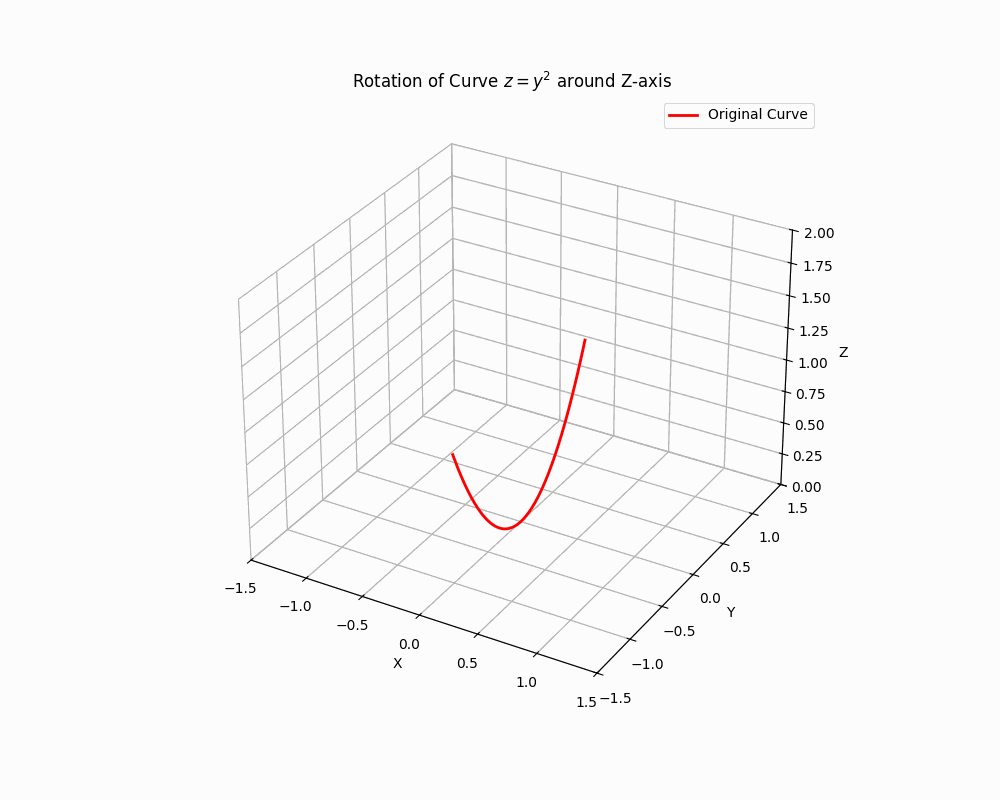

ax.plot(np.zeros_like(t_values), curve_y(t_values), curve_z(t_values), color='r', lw=2, label='Original Curve')

# 设置坐标轴标签
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
ax.set_title('Rotation of Curve $z = y^2$ around Z-axis')

# 显示图例
ax.legend()

# 定义动画函数
def update(frame):
    ax.clear()

    # 重新绘制原始曲线
    ax.plot(np.zeros_like(t_values), curve_y(t_values), curve_z(t_values), color='r', lw=2, label='Original Curve')

    # 计算旋转后的坐标
    theta_values = np.linspace(0, frame, 100)
    T, Theta = np.meshgrid(t_values, theta_values)
    X = curve_y(T) * np.cos(Theta)
    Y = curve_y(T) * np.sin(Theta)
    Z = curve_z(T)

    # 绘制旋转曲面
    ax.plot_surface(X, Y, Z, alpha=0.6, rstride=5, cstride=5, color='b', edgecolor='none')

    # 设置坐标轴
    ax.set_xlabel('X')
    ax.set_ylabel('Y')
    ax.set_zlabel('Z')
    ax.set_xlim(-1.5, 1.5)
    ax.set_ylim(-1.5, 1.5)
    ax.set_zlim(0, 2)
    ax.set_title('Rotation of Curve $z = y^2$ around Z-axis')
    ax.legend()

# 创建动画
anim = FuncAnimation(fig, update, frames=np.linspace(0, 2 * np.pi, 60), interval=100)

anim.save("rotation1.gif", writer="pillow")
# 显示动画
plt.show()

坐标转换

给定一个二维曲线 $z=f(y)$，如果我们将其绕着 $z$ 轴旋转，则生成一个三维旋转体。在这个例子中，曲线是 $z=y^2$。
要描述旋转体，可以使用柱坐标系或直接使用直角坐标系。我们采用直角坐标系，利用参数化的方法来分析。

1. 二维曲线参数化 ：给定曲线 $z=y^2$ 可以参数化为：xyz$$\begin{array}{rl}x& =0,\\ y& =y,\\ z& =y^2.\end{array}$$

2. 绕 $z$ 轴旋转 ：假设我们绕 $z$ 轴旋转一个角度 $\theta$，那么在三维空间中可以使用以下参数化形式：xyz$$\begin{array}{rl}x& =r\cos \theta ,\\ y& =r\sin \theta ,\\ z& =f(r),\end{array}$$
   其中 $r$ 是半径，等于 $y$ 的绝对值： $r=|y|$。

3. 代入并得出方程

对于曲线 $z=y^2$，我们有 $z=r^2$（因为 $y=r$ 时， $z=y^2$）。
旋转之后的三维曲面表达式为：
$$z=r^2=(x^2+y^2)$$

4. 结论

旋转曲线 $z=y^2$ 绕着 $z$ 轴旋转形成的曲面方程是：$$z=x^2+y^2$$

直观理解

当曲线 $z=y^2$ 绕 $z$ 轴旋转时，每个点 $(0,y,y^2)$ 旋转形成一个圆，这个圆位于平面 $z=y^2$ 上，并且在 $xy$ 平面上的投影是半径为 $|y|$ 的圆。由于 $y$ 可以为负数，曲面方程 $z=x^2+y^2$ 代表了由这些圆形成的抛物面。

1. 定义曲线 ：假设有一条位于 $x-y$ 平面上的曲线 $C$，可以通过参数方程组表示为：$$x=x(t),y=y(t)$$
   其中，$t$ 是参数。

2. 曲线旋转 ：当这条曲线绕 $z$ 轴旋转时，曲线上的每一个点都会沿着一个圆周运动。旋转角度用 $\theta$ 表示。

3. 旋转后的坐标 ：对于曲线上任意一点 $(x,y)$，绕 $z$ 轴旋转 $\theta$ 角度后的坐标为：$$X=x(t)\cos \theta -y(t)\sin \theta$$

$$Y=x(t)\sin \theta +y(t)\cos \theta$$

$$Z=z(t)$$
因为旋转是围绕 $z$ 轴发生的，所以 $z$ 坐标保持不变。

4. 旋转曲面方程 ：要得到旋转曲面的方程，我们可以考虑旋转后的点在极坐标系中的表示。给定 $Z$ 值，对于旋转曲面上的点，可以表示为：$$r^2=X^2+Y^2=(x(t){)}^2+(y(t){)}^2$$

$$Z=z(t)$$

5. 旋转曲面的例子 ：对于特定例子 $z=y^2$，将其绕 $z$ 轴旋转后，得到旋转曲面的方程为：$$Z=x^2+y^2$$
   其中 $x=r\cos \theta$ 和 $y=r\sin \theta$，因此最终的旋转曲面方程为：$$Z=X^2+Y^2$$
