一、引言

在物联网飞速发展的今天，各种智能设备如雨后春笋般涌现，构建起一个互联互通的智慧世界。而在这个世界中，硬件平台与通信模块的适配与协作至关重要。RK3568 作为一款高性能的嵌入式处理器平台，以其强大的处理能力和丰富的接口，在物联网、智能家居、工业控制等众多领域得到了广泛应用。Zigbee 模块则凭借其低功耗、自组网、成本低等优势，成为物联网无线通信的重要选择之一，常用于家庭自动化、工业监控、农业环境监测等场景，负责短距离设备间的数据传输。

将 RK3568 平台与 Zigbee 模块进行适配，能够充分发挥两者的优势，为物联网应用提供更强大的功能支持和更高效的数据交互能力。这种适配不仅可以拓展 RK3568 的应用范围，使其能够连接更多种类的低功耗设备，还能借助 Zigbee 的自组网特性，实现大规模设备的互联互通，降低系统搭建成本。在智能家居系统中，通过 RK3568 与 Zigbee 模块的配合，可以实现对智能灯具、智能插座、智能窗帘等设备的集中控制和智能化管理；在工业物联网中，能够实时监测和控制各种工业设备，提高生产效率和自动化水平。因此，研究 RK3568 适配 Zigbee 模块具有重要的现实意义和广阔的应用前景。

二、RK3568 平台概述

2.1 RK3568 平台特点

RK3568 是瑞芯微推出的一款高性能、低功耗的四核应用处理器芯片，专为物联网设备而设计。它采用 22nm 先进工艺，集成了四核 64 位 Cortex-A55 CPU，主频最高可达 2.0GHz，提供了强大的计算能力和出色的能效比，能够快速处理各种复杂的数据和任务，为设备的高效运行提供了坚实保障。在面对大量传感器数据的实时处理时，RK3568 能够迅速完成数据分析和处理，确保系统的实时响应。

GPU 方面采用的是 Mail-G52，支持 OpenGLES 1.1/2.0/3.2、OpenCL2.0 和 Vulkan1.1 等图形标准，并内嵌高性能 2D 加速硬件，无论是复杂的 3D 图形渲染还是流畅的视频播放，都能轻松应对，为用户带来卓越的视觉体验。在运行高清视频监控应用时，RK3568 能够流畅地解码和显示高清视频画面，保证监控画面的清晰和稳定。

RK3568 集成了高效能 AI 加速器 RKNN NPU，支持 1Tops 算力，还支持 Caffe、TensorFlow 等主流架构模型的一键切换，可实现物体识别、人脸识别、场景分类等多种 AI 算法，为物联网设备赋予了智能化的 “大脑”，使其能够实现更高级的智能应用。在智能安防监控中，通过 NPU 的强大算力，能够实时对监控画面中的人物、车辆等进行识别和分析，及时发现异常情况并发出警报。

在视频编解码能力上，RK3568 同样表现出色，支持 4K 60fps 的 H.265/H.264/VP9 视频解码，以及 1080P 60fps 的 H.265/H.264 视频编码，无论是本地高清视频播放还是远程视频传输，都能呈现出清晰、流畅的画面效果。此外，它还配备了 8M ISP，并支持 HDR，进一步提升了图像的处理能力，使拍摄的图像更加清晰、逼真。

RK3568 支持 SATA、PCIE、USB3.0、HDMI、MIPI CSI、MIPI DSI、eDP、LVDS 等丰富的外围接口，方便连接各种外设和传感器，为设备的功能扩展提供了极大的便利。它还支持多种网络连接方式，包括双千兆以太网、Wi-Fi 6、5G/4G 无线网络通讯等，满足不同场景下的网络需求，确保设备能够稳定、快速地进行数据传输。

软件系统上，RK3568 支持 Android、Debian 等多种操作系统，开发者可以根据项目需求选择合适的系统进行开发，丰富的技术资料和完善的开发工具链也为开发者提供了便利，有助于加快产品的开发和上市速度。

2.2 RK3568 在物联网领域的应用潜力

凭借其强大的性能和丰富的特性，RK3568 在物联网领域展现出了巨大的应用潜力，在多个场景中发挥关键作用。

在安防监控领域，RK3568 可用于网络视频录像机（NVR）、智能摄像头等设备。其强大的视频编解码能力和 NPU 算力，能够实现高清视频的实时录制、存储和智能分析，如人脸识别、行为分析、车牌识别等。通过对监控视频的智能分析，能够及时发现异常情况并发出警报，为公共安全提供有力保障。在智能交通监控中，RK3568 可以实时分析道路上的车辆流量、车速等信息，为交通管理提供数据支持，实现智能交通调度。

工业控制领域中，RK3568 能够满足工业自动化控制、机器人控制等应用的需求。它可以连接各种工业传感器和执行器，实现对工业生产过程的精确控制和监测。在工业自动化生产线中，RK3568 可以实时采集设备的运行数据，对生产过程进行优化和调整，提高生产效率和产品质量。其稳定性和可靠性也能确保在复杂的工业环境中长时间稳定运行。

智能家居也是 RK3568 的重要应用领域之一。它可以作为智能家居的控制中心，连接各种智能设备，如智能灯具、智能插座、智能窗帘、智能家电等，实现家居设备的互联互通和智能化控制。通过与语音识别技术结合，用户可以通过语音指令轻松控制家居设备，享受更加便捷、舒适的智能家居生活。当用户说出 “打开客厅灯光” 的指令时，RK3568 能够快速响应并控制智能灯具打开。

此外，RK3568 还可以应用于智能零售、医疗设备、智能教育等多个领域，为物联网的发展提供强大的技术支持，推动各行业的智能化升级。在智能零售中，RK3568 可以实现智能货架的商品识别和库存管理，提高零售效率；在医疗设备中，它可以用于医疗影像设备的图像处理和分析，辅助医生进行诊断。

三、Zigbee 模块工作原理与特性

3.1 Zigbee 模块工作原理

Zigbee 模块是基于 Zigbee 协议的无线通信模块，它遵循 IEEE 802.15.4 标准，在物理层和 MAC 层之上构建了网络层、应用层等协议层，实现了设备之间的短距离、低功耗无线通信。Zigbee 协议栈主要包含以下几个层次：

物理层（PHY）：负责处理射频信号的收发，定义了无线传输的物理信道和 MAC 子层之间的接口，提供物理层数据服务和物理层管理服务。其功能包括 Zigbee 的激活、当前信道的能量检测、接收链路服务质量信息、Zigbee 信道接入方式、信道频率选择以及数据的传输和接收。在智能家居环境中，物理层负责将智能灯泡、智能插座等设备的控制信号以射频信号的形式发送出去，并接收来自其他设备的信号。

介质访问控制层（MAC）：主要负责处理所有的物理无线信道访问，产生网络信号、同步信号，支持 PAN（个域网）连接和分离，为设备的安全性提供支持，信道接入方式采用免冲突载波检测多址接入 (CSMA - CA) 机制，处理和维护保护时隙 (GTS) 机制，在两个对等 MAC 实体之间提供可靠的通信链路。在一个由多个 Zigbee 设备组成的网络中，MAC 层通过 CSMA - CA 机制协调各个设备对无线信道的访问，避免冲突，确保数据能够准确、及时地传输。

网络层（NWK）：作为 Zigbee 协议栈的核心部分，主要实现节点加入或离开网络、接收或抛弃其他节点、路由查找及传送数据等功能。它负责网络的发现、形成，允许设备连接，初始化路由器，管理设备与网络的连接，以及断开网络连接、重新复位设备、接收机同步和信息库维护等操作。当一个新的智能设备想要加入已有的 Zigbee 智能家居网络时，网络层会负责为其分配网络地址，并建立与其他设备的连接，同时选择合适的路由路径，确保数据能够准确地传输到目标设备。

应用层（APL）：包含应用支持层 (APS)、ZigBee 设备对象 (ZDO) 和制造商定义的应用对象。应用支持层 APS 负责维持绑定表，在绑定的设备之间传送消息；ZigBee 设备对象 ZDO 定义设备在网络中的角色（如 ZigBee 协调器和终端设备），发起和响应绑定请求，在网络设备之间建立安全机制，还负责发现网络中的设备，并决定向它们提供何种应用服务；制造商可以在应用层定义自己的应用对象，以满足特定的应用需求。在智能家居系统中，用户通过手机 APP 发送控制指令，应用层会将这些指令解析并转发给相应的设备，实现对智能设备的远程控制。

在 Zigbee 网络中，存在三种主要的设备类型，它们各自承担着不同的角色和功能：

协调器（Coordinator）：作为整个 Zigbee 网络的核心，协调器负责创建和初始化网络，选择网络的拓扑结构（如星型、树型或网状网络），为网络分配唯一的标识符（PAN ID），并管理网络中的所有设备。它通常具有较强的处理能力和稳定的电源供应，如使用市电供电的智能网关设备。协调器还可以与其他 Zigbee 网络或外部网络（如互联网）进行连接，实现数据的转发和交互。在一个大型的智能家居系统中，协调器可以将来自各个智能设备的数据汇总，并通过互联网上传到云端服务器，同时接收用户通过手机 APP 发送的控制指令，转发给相应的智能设备。

路由器（Router）：路由器在 Zigbee 网络中扮演着中继和路由的角色，它能够接收来自其他节点（包括终端设备和其他路由器）的数据，并根据路由表将数据转发到目标节点，从而扩展网络的覆盖范围，提高网络的可靠性和灵活性。路由器可以为其关联的终端设备分配网络地址，并负责维护与这些设备的连接。智能插座、智能开关等设备都可以作为路由器，在智能家居网络中，当智能灯泡与协调器之间的距离较远，信号较弱时，智能插座可以作为路由器，将智能灯泡的数据转发给协调器，确保数据的稳定传输。

终端设备（End Device）：终端设备是 Zigbee 网络中最基本的组成部分，通常是一些具有特定功能的传感器或执行器，如温度传感器、湿度传感器、智能门锁、智能窗帘等。它们只与协调器或路由器进行通信，负责采集环境数据或执行控制指令。终端设备通常按照低功耗、小型化、低功能需求的设计原则，具有较低的能耗、成本和体积。温度传感器会实时采集环境温度数据，并将数据发送给与之关联的路由器或协调器；智能门锁则接收来自协调器的开锁指令，执行开锁操作。

Zigbee 模块的数据传输过程通常如下：当一个设备（如终端设备）有数据需要发送时，它首先会将数据交给应用层进行处理，应用层添加相应的应用层头部信息后，将数据传递给网络层。网络层根据目标设备的地址，选择合适的路由路径，并添加网络层头部信息，然后将数据发送给 MAC 层。MAC 层负责将数据封装成帧，并通过物理层将射频信号发送出去。在接收端，数据则按照相反的顺序进行处理，从物理层接收信号，经过 MAC 层、网络层和应用层的解封装和处理，最终将数据传递给目标设备。

为了确保数据传输的安全性，Zigbee 模块采用了多种安全机制。它支持基于 AES - 128 的加密算法，对传输的数据进行加密处理，防止数据被窃取或篡改；通过接入控制清单（ACL）来控制设备对网络的访问，只有授权的设备才能加入网络，从而保证网络的安全性；Zigbee 还支持密钥管理和身份认证机制，确保设备之间的通信是安全可靠的。在智能家居系统中，用户的隐私数据（如家庭住址、个人信息等）在传输过程中会被加密处理，只有授权的设备（如用户自己的手机 APP 和家中的智能设备）才能解密和访问这些数据，有效保护了用户的隐私安全。

3.2 Zigbee 模块特性

Zigbee 模块具有一系列独特的特性，使其在物联网应用中具有显著的优势：

低功耗：Zigbee 技术的传输速率较低，发射功率小，并且支持休眠模式，这使得 Zigbee 设备在待机状态下的耗电量极低。在智能家居中，许多智能设备（如智能传感器、智能门锁等）需要长时间运行，且难以频繁更换电池，Zigbee 模块的低功耗特性能够确保这些设备在电池供电的情况下长时间稳定工作，大大延长了设备的使用周期。一个采用 Zigbee 模块的智能温湿度传感器，使用两节 5 号电池供电，可连续工作数月甚至数年，无需频繁更换电池，为用户提供了极大的便利。

低成本：Zigbee 协议相对简单，对硬件要求较低，并且协议专利免费，这使得 Zigbee 模块的制造成本大幅降低。在大规模物联网部署中，成本是一个重要的考虑因素，Zigbee 模块的低成本特性使其能够满足众多对成本敏感的应用场景需求，如智能农业中的大量传感器部署、智能照明系统中的灯具控制等。相比其他无线通信技术（如蓝牙、Wi-Fi），Zigbee 模块的价格更为亲民，有助于降低整个物联网系统的建设成本。

自组网能力：Zigbee 模块具有强大的自组网能力，网络中的每个设备都可以作为路由器或协调器，能够自动寻找并连接其他设备，形成一个互联互通的网络。当网络中的某个节点发生故障时，其他节点可以自动调整路由路径，绕过故障节点，保持网络的正常通信，这种自修复能力大大提高了网络的可靠性和稳定性。在工业物联网中，生产线上的各种设备通过 Zigbee 模块自组网，即使部分设备出现故障，整个网络仍能正常运行，确保生产过程不受影响。

高可靠性：Zigbee 技术采用了多种机制来确保数据传输的可靠性。MAC 层采用了完全确认的数据传输模式，每个发送的数据包都必须等待接收方的确认信息，如果传输过程中出现问题，可以进行重发；Zigbee 还提供了基于循环冗余校验（CRC）的数据包完整性检查功能，确保数据在传输过程中没有被损坏。在智能医疗领域，通过 Zigbee 模块传输患者的生理数据（如心率、血压等），高可靠性的传输机制能够保证数据的准确无误，为医生的诊断和治疗提供可靠的依据。

大网络容量：Zigbee 网络支持大量的设备连接，一个星型结构的 Zigbee 网络最多可以容纳 254 个从设备和一个主设备，而一个区域内可以同时存在最多 100 个 ZigBee 网络，这种大网络容量的特性使得 Zigbee 技术非常适合于需要连接大量设备的物联网场景，如智能建筑中的各种设备监控、智能城市中的环境监测等。在一个大型商业综合体中，通过 Zigbee 网络可以连接数千个智能照明设备、智能空调设备、智能安防设备等，实现对整个建筑的智能化管理。

短距离通信：Zigbee 模块的传输范围一般介于 10 - 100m 之间，在增加 RF 发射功率后，传输距离可增加到 1 - 3km 。这种短距离通信特性适用于大多数物联网应用场景，如家庭内部的设备互联、工业生产线上的设备通信等。在智能家居中，各个房间内的智能设备之间的距离通常在 Zigbee 模块的有效传输范围内，无需复杂的中继设备即可实现稳定的通信。

低数据速率：Zigbee 工作在 20 - 250kbps 的通讯速率，虽然数据传输速率相对较低，但能够满足大多数物联网应用中对低速率数据传输的需求，如传感器数据采集、设备状态监测、简单的控制指令传输等。对于那些不需要大量数据传输的应用场景，Zigbee 模块的低数据速率特性不仅能够满足需求，还能进一步降低功耗和成本。智能水表、智能电表等设备只需定期上传少量的读数数据，Zigbee 模块的低数据速率足以满足其通信需求。

四、RK3568 适配 Zigbee 模块教程

4.1 硬件连接

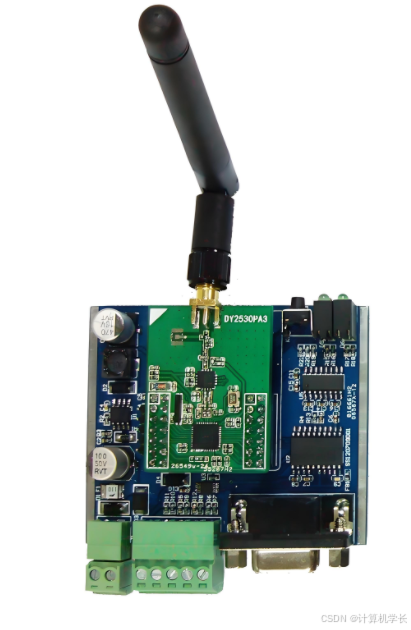

在进行 RK3568 与 Zigbee 模块的硬件连接时，首先需要明确两者的接口定义和引脚功能。RK3568 通常具备多个串口、GPIO 口以及电源引脚等，而 Zigbee 模块一般具有串口通信接口（TX、RX）、电源引脚（VCC、GND）等。以常见的 Zigbee 模块为例，其 VCC 引脚需连接到 RK3568 开发板的 3.3V 电源输出引脚，为 Zigbee 模块提供稳定的工作电压；GND 引脚则连接到开发板的地引脚，确保电气连接的一致性。TX 引脚连接到 RK3568 的 RX 引脚，RX 引脚连接到 RK3568 的 TX 引脚，实现两者之间的串口通信。在选择串口时，可根据 RK3568 开发板的引脚复用情况和实际需求进行选择，一般建议选择空闲且易于配置的串口，如 UART1 或 UART2。

为了确保连接的稳定性和可靠性，在连接过程中应注意以下几点：

检查引脚定义：仔细核对 RK3568 和 Zigbee 模块的引脚定义，确保连接正确无误，避免因引脚连接错误导致设备损坏或通信异常。

使用合适的连接线：选择质量可靠、长度适中的杜邦线或排线进行连接，确保信号传输稳定，避免出现接触不良或信号干扰的情况。

注意电源供应：确保 RK3568 开发板的电源能够稳定地为 Zigbee 模块供电，避免因电源波动或不足导致 Zigbee 模块工作异常。如果需要，可在电源线上添加滤波电容，以减少电源噪声对模块的影响。

4.2 驱动移植

获取 Zigbee 模块驱动程序是实现适配的关键步骤之一。一般来说，Zigbee 模块的制造商通常会提供相应的驱动程序，这些驱动程序可以从制造商的官方网站或技术支持渠道获取。在获取驱动程序时，需要注意选择与 Zigbee 模块型号和 RK3568 平台兼容的版本，以确保驱动能够正常工作。

假设我们已经获取了 Zigbee 模块的驱动程序压缩包，接下来进行驱动移植的步骤如下：

解压驱动程序：将下载的驱动程序压缩包解压到 RK3568 开发板的指定目录，如 “/home/root/zigbee_driver” 。在解压过程中，确保解压路径正确，避免文件丢失或损坏。

修改配置文件：进入解压后的驱动目录，找到相关的配置文件，如 “Makefile” 或 “config” 文件。根据 RK3568 平台的实际情况，修改配置文件中的相关参数，如交叉编译工具链路径、内核版本等。如果 RK3568 使用的是特定版本的交叉编译工具链，需要在 Makefile 中正确指定工具链的路径，以确保驱动能够正确编译。

编译驱动程序：在终端中进入驱动目录，执行编译命令，如 “make” 或 “make all” 。编译过程中，系统会根据配置文件中的参数，调用交叉编译工具链对驱动程序进行编译，生成相应的驱动模块文件（.ko 文件）。如果编译过程中出现错误，需要仔细查看错误信息，检查配置文件和代码是否存在问题，如语法错误、依赖库缺失等。常见的错误包括头文件找不到、函数未定义等，可根据错误提示进行相应的修改。如果缺少某个头文件，需要检查头文件路径是否正确，或者是否需要安装相关的开发包。

4.3 设备树配置

设备树是描述硬件设备信息的数据结构，在 RK3568 适配 Zigbee 模块的过程中，需要修改设备树文件，以添加 Zigbee 模块的相关节点和配置信息，确保系统能够正确识别和初始化 Zigbee 模块。

首先，找到 RK3568 的设备树文件，一般位于内核源码的 “arch/arm64/boot/dts/rockchip” 目录下，文件名为 “rk3568.dtsi” 或 “rk3568.dtb” 。使用文本编辑器打开设备树文件，在合适的位置添加 Zigbee 模块的节点，示例如下：

&uart1 {

status = "okay";

pinctrl-names = "default";

pinctrl-0 = <&uart1_xfer>;

// 添加Zigbee模块相关配置

zigbee_module: zigbee@0 {

compatible = "vendor,zigbee-module";

reg = <0>;

interrupt-parent = <&gpio0>;

interrupts = <7 IRQ_TYPE_LEVEL_HIGH>;

clock-frequency = <115200>;

tx-pin = <&gpio0 11 GPIO_ACTIVE_HIGH>;

rx-pin = <&gpio0 12 GPIO_ACTIVE_HIGH>;

power-gpios = <&gpio0 13 GPIO_ACTIVE_HIGH>;

};

在上述示例中，我们在 uart1 节点下添加了一个名为 “zigbee_module” 的子节点，用于描述 Zigbee 模块的相关信息。其中，“compatible” 属性用于指定设备的兼容性，需与驱动程序中的设备兼容字符串一致，以便驱动能够正确识别设备；“reg” 属性表示设备的地址，这里设置为 0；“interrupt-parent” 和 “interrupts” 属性分别指定了中断的父设备和中断号，用于处理 Zigbee 模块的中断请求；“clock-frequency” 属性设置了串口的时钟频率，根据实际情况进行配置；“tx-pin” 和 “rx-pin” 属性分别指定了 TX 和 RX 引脚的 GPIO 编号和电平状态；“power-gpios” 属性指定了用于控制 Zigbee 模块电源的 GPIO 引脚。

修改完设备树文件后，保存并退出编辑器。然后，重新编译设备树文件，生成新的设备树二进制文件（.dtb）。在终端中进入内核源码目录，执行以下命令：

make ARCH=arm64 rk3568.dtb

编译完成后，将生成的设备树二进制文件 “rk3568.dtb” 复制到 RK3568 开发板的启动分区，覆盖原有的设备树文件。这样，系统在启动时就会加载新的设备树文件，识别并初始化 Zigbee 模块。

4.4 内核配置

为了使 RK3568 内核能够支持 Zigbee 模块，需要进入内核配置界面，选择相关的驱动选项，并重新编译内核。

进入内核配置界面的方法有多种，常见的是使用 “make menuconfig” 命令。在终端中进入 RK3568 内核源码目录，执行以下命令：

make ARCH=arm64 menuconfig

执行命令后，会弹出一个基于文本的内核配置界面。在界面中，使用方向键和回车键进行选项的选择和操作。找到与 Zigbee 模块相关的驱动选项，一般位于 “Device Drivers” -> “Network device support” -> “Wireless LAN” 或 “Device Drivers” -> “USB support” -> “USB Serial Converter support” 等目录下。根据 Zigbee 模块的接口类型（如串口、USB 等），选择相应的驱动选项，并将其设置为 “*”（编译进内核）或 “M”（编译为模块）。如果 Zigbee 模块通过串口连接，需要确保 “Device Drivers” -> “Serial drivers” -> “8250/16550 and compatible serial support” 选项已选中，并根据实际情况配置相关参数。

选择完 Zigbee 模块相关的驱动选项后，保存配置并退出内核配置界面。接下来，重新编译内核。在终端中执行以下命令：

make ARCH=arm64 -j$(nproc)

其中，“-j$(nproc)” 参数表示使用多核并行编译，以加快编译速度。编译过程可能需要较长时间，取决于计算机的性能和内核代码的规模。编译完成后，会生成新的内核镜像文件（如 “arch/arm64/boot/Image”）和内核模块文件（位于 “drivers/” 目录下）。

将新编译的内核镜像文件和内核模块文件复制到 RK3568 开发板的相应位置。一般来说，内核镜像文件需要复制到启动分区，替换原有的内核镜像；内核模块文件需要复制到 “/lib/modules/$(uname -r)/kernel/drivers/” 目录下。然后，更新内核模块依赖关系，执行以下命令：

depmod -a

这样，系统在启动时就会加载新的内核和内核模块，支持 Zigbee 模块的正常工作。

4.5 常见问题及解决方法

在 RK3568 适配 Zigbee 模块的过程中，可能会遇到各种问题，以下是一些常见问题及解决方法：

驱动加载失败：如果驱动加载失败，首先检查驱动程序是否正确编译，是否存在语法错误或依赖问题。可以查看编译日志，了解编译过程中是否有错误提示。如果驱动编译无误，检查设备树配置是否正确，设备树中的设备节点是否与驱动程序中的设备兼容字符串一致。还可以通过 “dmesg” 命令查看内核日志，获取驱动加载失败的详细信息，如 “module not found”（模块未找到）、“invalid module format”（模块格式无效）等，根据错误提示进行相应的解决。如果提示模块未找到，检查模块路径是否正确，是否已将模块复制到正确的位置；如果提示模块格式无效，可能是编译过程中出现问题，需要重新编译驱动。

设备识别问题：如果系统无法识别 Zigbee 模块，检查硬件连接是否正确，引脚是否松动或接触不良。可以使用万用表等工具检测硬件连接的正确性。检查设备树配置是否正确，确保设备树中添加的 Zigbee 模块节点和参数与实际硬件一致。如果设备树配置无误，尝试重新插拔 Zigbee 模块，或者重启 RK3568 开发板，看是否能够识别设备。

通信异常：如果 RK3568 与 Zigbee 模块之间通信异常，首先检查串口参数设置是否一致，包括波特率、数据位、停止位、校验位等。可以通过串口调试工具（如 minicom、putty 等）进行串口参数的配置和调试。检查是否存在信号干扰，尽量避免 Zigbee 模块与其他无线设备或强干扰源靠近。如果通信仍然异常，检查驱动程序是否存在问题，是否需要更新驱动版本。还可以使用抓包工具（如 Wireshark 等）对通信数据进行分析，查找通信异常的原因。如果发现数据丢失或错误率较高，可能是信号干扰或硬件问题，需要进一步排查。

五、应用案例分析

5.1 智能家居控制系统

在智能家居控制系统中，系统架构通常采用分层设计，主要包括感知层、网络层、控制层和应用层。感知层由各种智能设备组成，如智能灯具、智能插座、智能窗帘、智能家电、温湿度传感器、人体红外传感器等，它们负责采集环境信息和设备状态信息，并将这些信息发送给网络层。网络层则主要由 Zigbee 模块和其他无线通信模块（如 Wi-Fi、蓝牙等）组成，负责将感知层设备的数据传输到控制层。控制层一般由 RK3568 平台担任，它作为整个智能家居系统的核心控制中心，负责接收、处理来自网络层的数据，并根据用户的设定和系统的逻辑，向网络层发送控制指令，实现对感知层设备的控制。应用层则是用户与智能家居系统交互的界面，用户可以通过手机 APP、智能语音助手等方式，向控制层发送控制指令，查看设备状态信息，实现对家居设备的远程控制和智能化管理。

RK3568 作为控制中心，凭借其强大的计算能力和丰富的接口，能够快速处理大量的设备数据和用户指令。它可以运行各种智能家居控制软件和算法，实现设备的联动控制、场景模式切换、定时任务设置等功能。在 “回家模式” 下，RK3568 可以接收到用户手机 APP 发送的指令，自动打开家中的灯光、窗帘，调节空调温度，启动空气净化器等设备，为用户营造一个舒适的家居环境；当检测到室内有人移动时，RK3568 可以控制智能灯具自动亮起，当人离开后自动熄灭，实现智能照明控制。

Zigbee 模块在智能家居控制系统中主要负责连接各种低功耗的智能设备，实现设备之间的短距离无线通信。通过 Zigbee 自组网技术，这些智能设备可以自动连接到 Zigbee 网络中，形成一个互联互通的设备网络。智能灯泡、智能插座、智能门锁等设备通过 Zigbee 模块与 RK3568 控制中心进行通信，接收控制指令并反馈设备状态。当用户通过手机 APP 发送关闭客厅灯光的指令时，指令首先传输到 RK3568 控制中心，RK3568 再将指令通过 Zigbee 模块发送给客厅的智能灯具，智能灯具接收到指令后执行关闭操作。Zigbee 模块的低功耗特性使得这些智能设备可以长时间使用电池供电，无需频繁更换电池，为用户提供了极大的便利；其自组网能力和高可靠性也确保了设备之间通信的稳定性和可靠性，即使部分设备出现故障，其他设备仍能正常工作，保证了智能家居系统的正常运行。

5.2 智能工业监测系统

在工业生产中，智能工业监测系统起着至关重要的作用。它可以实时监测工业设备的运行状态、生产环境参数等信息，及时发现设备故障和生产异常，为工业生产的安全、稳定、高效运行提供有力保障。

该系统的工作过程如下：Zigbee 模块连接各种传感器，如温度传感器、压力传感器、振动传感器、流量传感器等，这些传感器分布在工业生产线上的各个关键位置，实时采集设备的运行参数和生产环境数据。传感器将采集到的数据发送给与之相连的 Zigbee 模块，Zigbee 模块通过自组网技术，将数据传输到 Zigbee 协调器，再由协调器将数据发送到 RK3568 平台。在数据传输过程中，Zigbee 模块采用低功耗、自修复的通信方式，确保数据能够准确、及时地传输，即使在复杂的工业环境中，也能保证通信的稳定性。

RK3568 平台接收到数据后，利用其强大的计算能力和 AI 算力，对数据进行分析处理。它可以通过预设的算法和模型，对设备的运行状态进行实时评估，预测设备故障的发生概率。当检测到设备运行参数超出正常范围时，RK3568 会及时发出警报，并通过数据分析找出故障原因和解决方案。如果温度传感器检测到某台设备的温度过高，RK3568 可以迅速判断出可能是设备散热不良或过载运行导致的，并及时通知工作人员进行检查和维护。RK3568 还可以对生产数据进行统计分析，为企业的生产决策提供数据支持，帮助企业优化生产流程，提高生产效率，降低生产成本。通过对一段时间内的生产产量、次品率等数据进行分析，RK3568 可以为企业提供生产优化建议，如调整设备运行参数、优化生产工艺等。

六、总结与展望

通过以上步骤，我们成功地实现了 RK3568 对 Zigbee 模块的适配，并在智能家居控制系统和智能工业监测系统等实际应用场景中验证了其可行性和有效性。在智能家居中，RK3568 与 Zigbee 模块的结合，为用户带来了更加便捷、舒适、智能的家居体验，实现了设备的互联互通和智能化控制；在智能工业监测系统中，它们的协同工作有效地提高了工业生产的安全性、稳定性和效率，为企业的智能化转型提供了有力支持。

展望未来，随着物联网技术的不断发展和普及，RK3568 与 Zigbee 模块的组合将在更多领域发挥重要作用。在智能医疗领域，可实现医疗设备的无线连接和数据传输，为远程医疗、健康监测等应用提供技术支持，医生可以通过物联网实时获取患者的生理数据，进行远程诊断和治疗；在智能农业中，能够实现对农田环境的实时监测和精准灌溉、施肥，提高农业生产的智能化水平，降低资源浪费，通过传感器实时监测土壤湿度、温度等信息，自动控制灌溉系统和施肥设备；在智能建筑领域，可实现对建筑物内各种设备的智能管理和能源优化，打造绿色、节能的智能建筑，根据室内人员活动情况自动调节照明、空调等设备，降低能源消耗。

随着人工智能、边缘计算等新兴技术的不断发展，RK3568 的 AI 算力和 Zigbee 模块的低功耗特性将得到更充分的发挥。通过将 AI 算法部署到边缘设备上，结合 Zigbee 模块采集的数据，实现更智能、更高效的数据分析和决策，在智能家居中，通过 AI 算法实现对用户行为的学习和预测，自动调整家居设备的运行状态，提供更加个性化的服务；在智能工业中，利用边缘计算和 AI 技术实现设备故障的实时诊断和预测性维护，减少设备停机时间，提高生产效率。未来，RK3568 适配 Zigbee 模块的应用前景将更加广阔，为物联网的发展注入新的活力。
