CentOS6系统启动流程
1. Linux组成
Linux: kernel+rootfs
- 内核（kernel）的基本功能:
进程管理、内存管理、网络管理、驱动程序、文件系统、安全功能 rootfs:程序和glibc
库：函数集合, function, 调用接口（头文件负责描述）
- 过程调用：procedure，无返回值
- 函数调用：function
- 程序：二进制执行文件
- 查看：ldd可以查看可执行文件所调用的库
内核设计流派：
单内核(monolithic kernel)：Linux
把所有功能集成于同一个程序微内核(micro kernel)：Windows, Solaris
每种功能使用一个单独子系统实现
- 内核（kernel）的基本功能:
Linux内核
特点：
- 支持模块化：.ko（kernel object内核对象）
如：文件系统，硬件驱动，网络协议等 - 支持内核模块的动态装载和卸载
- 支持模块化：.ko（kernel object内核对象）
组成部分：
核心文件
命令ll /boot/ 查看目录下文件，其中2个相当重要的/boot/vmlinuz-VERSION-release
- 放置核心工具内容，其他相对不是核心的东西分门别类放在/lib/modules下个各种模块中，模块化优点是易于维护。
- 安装之前已经确定好的文件，日期早与系统安装时间
- 文件破坏后修复方法
1. 进入救援模式，方法见后面实验，这里不重复了。
2. 创建一个挂载点/mnt/cdrom，挂载光盘
3. mount /dev/sr0 /mnt/cdrom
4. 进入光盘找到对应文件/mnt/cdrom/isolinux/vmlinuz
5. 拷贝到原系统误删目录下，/mnt/sysimage/boot/vmlinuz-`uname -r`
6. 确认文件是否拷贝
- ramdisk：辅助的伪根系统，使用缓冲和缓存来加速对磁盘上的文件访问，并加载相应的硬件驱动
- CentOS 5: /boot/initrd-VERSION-release.img
initrd解释为init-ramdisk，模拟磁盘
生成工具：mkinitrd - CentOS 6,7: /boot/initramfs-VERSION-release.img
initramfs解释为init-ramfilesystem，模拟分区，效率高于模拟磁盘
生成工具：mkinitrd, dracut
- CentOS 5: /boot/initrd-VERSION-release.img
- 模块文件：/lib/modules/VERSION-release
实验：删除伪根系统文件，然后修复
- 删除initramfs-3.10.0-862.el7.x86_64.img
- 重启系统，在载入画面按一次ESC键，选择CD加载
- 选择Rescue installed system
进入系统后会让选择语言，和键盘，都选英语
网络不用配，选择no
系统挂载信息，这里选择Continue，如果选择read-only则只能看，skip为忽略，也就不挂载，advanced为高级选项，一般用不到。
系统会去找根目录，找到后就会挂载到/mnt/sysimage下，会提示可以使用chroot /mnt/sysimage来切换到原系统根上
选择shell
df查看原根目录挂载点
- 切换到原根目录
命令chroot /mnt/sysimage/ - 进入到被破坏文件的目录下/boot
输入：mkinitrd /boot/initramfs-$(uname -r).img $(uname -r)
或者：dracut /boot/initramfs-$(uname -r).img $(uname -r) - 确认文件已经生成
ls - 输入两次eixt
- 选择重启
2. CentOS6启动流程
加电自检
加载BIOS的硬件信息，获取第一个启动设备- POST：Power-On-Self-Test，加电自检，是BIOS功能的一个主要部分。负责完成对CPU、主板、内存、硬盘子系统、显示子系统、串并行接口、键盘等硬件情况的检测
- ROM：BIOS，Basic Input and Output System，保存着有关计算机系统最重要的基本输入输出程序，系统信息设置、开机加电自检程序和系统启动自举程序等
- RAM：CMOS互补金属氧化物半导体，保存各项参数的设定
MBR引导
- 按次序查找引导设备，第一个有引导程序的设备为本次启动设备，读取MBR的引导，把用户选定的内核装载到内存中的特定空间中，解压、展开，并把系统控制权移交给内核
- MBR读取第一扇区的前446个字节去尝试引导操作系统
446: bootloader；64: 分区表； 2: 55AA
GRUB：GRand Unified Bbootloader 引导加载器
- 在MBR引导完成后，开始寻找各操作系统的引导程序，Linux使用的为GRUB加载程序
GRUB有2部分内容，都不能破坏，不然系统无法启动
- primary boot loader : 1st stage，1.5 stage
- 1st stage在MBR前446个字节中，不属于任何分区，里面指针指向2阶段文件
- 1.5 stage在MBR后面的27个sectors
secondary boot loader ：2nd stage
文件存放在/boot/grub ，新安装系统grub.conf和图片文件，只要修复一次后，就会将1、1.5、2阶段需要的文件系统驱动文件备份到此目录下，所以关键文件为grub.conf，如下所示#boot=/dev/sda 1：default=0 <==定义启动优先级 2：timeout=5 <==等待倒计时，不指定则按默认启动 3：splashimage=(hd0,0)/grub/splash.xpm.gz <==背景图片 4：hiddenmenu 5：title CentOS 6 (2.6.32-754.el6.x86_64) <==菜单名字，可以修改，也可以再增加几栏 6： root (hd0,0) <==boot分区所在，修复命令中就是这样表示 7： kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=UUID=bc5e1202-11ed-42d4-bbec-16c1d408f809 rd_NO_LUKS rd_NO_LVM LANG=en_US.UTF-8 rd_NO_MD SYSFONT=latarcyrheb-sun16 crashkernel=auto KEYBOARDTYPE=pc KEYTABLE=us rd_NO_DM rhgb quiet 8： initrd /initramfs-2.6.32-754.el6.x86_64.img- default：定义启动优先级，例如第5-8行为第一个菜单序号为（0），如果在后再增加一个菜单序号为（1），启动顺序有小到大
- splashimage：菜单栏背景图，图片在/boot/grub/下，后缀为xpm.gz，可修改
- 找到素材，像素大小640/480，导入Linux中
- 安装工具
yum install ImageMagick - -resize调整大小，-colors定义颜色，原图片，生成格式
#convert -resize 640x480 -colors 14 a.png a.xpm - 压缩图片
gzip a.xpm - 将图片放在/boot/grub/目录中
- 修改文件中图片项，示例修改结果如下
splashimage=(hd0,0)/grub/a.xpm.gz
- hiddenmenu：隐藏菜单，删除后不需要敲任意键，直接显示菜单
password: 可在hiddenmenu上添加passwor项，可以给菜单设置密码，需要操作菜单需要输入密码，防止单人模式破解密码
- 明文密码格式为：
password 123456 - 加密密码格式：
password --encrypted $6$9xD......HrS7qQ7phXD0
- 生成加密口令grub-crypt
- 示例
`# grub-crypt
Password: <==输入需要创建的密码
Retype password: <==确认
6 6 <script type="math/tex" id="MathJax-Element-1">6</script>9xD….HrS7qQ7phXD0 <==生成的加密口令
- 明文密码格式为：
第7行kernel最后面的两个参数
- rhgb：定义了启动界面为图形界面，删除后为字符界面
- quiet：隐藏内核的启动过程，删除后会显示处理过程
- primary boot loader : 1st stage，1.5 stage
加载内核
加载核心操作系统的核心信息，核心开始解压缩，并尝试驱动所有的硬件设备，以只读方式挂载根文件系统- 首先加载/boot/vmlinuz-2.6.32-754.el6.x86_64
- 内核后会去找根目录，就需要辅助伪根程序 initramfs-2.6.32-754.el6.x86_64.img
- 找到根目录开始一项一项加载
核心执行init程序，并获取默认的运行信息
读取/etc/inittab文件，此文件定义了启动的默认模式，- init程序执行/etc/rc.d/rc.sysinit文件
- 运行相关的启动脚本，把环境初始化，如时钟，交换分区swap，逻辑卷、raid等都是在脚本中设置的
- 设置主机名
- 设置欢迎信息
- 激活udev和selinux
- 挂载/etc/fstab文件中定义的文件系统
- 检测根文件系统，并以读写方式重新挂载根文件系统
- 设置系统时钟
- 激活swap设备
- 根据/etc/sysctl.conf文件设置内核参数
- 激活lvm及software raid设备
- 加载额外设备的驱动程序
- 清理操作
- 根据etc/inittab文件定义的启动模式，运行各种服务/etc/rc.d/rc -> ../init.d脚本，比如SH、HTTP、MSQ数据库服务
- 运行相关的启动脚本，把环境初始化，如时钟，交换分区swap，逻辑卷、raid等都是在脚本中设置的
- init执行/etc/rc.d/rc.local
此脚本用于用户自定义开机启动程序，也就是说用户可以把需要开机启动的程序、命令写入这个文件 - 执行/bin/login程序，等待用户登录
- 登录之后开始以Shell控制主机
3. init程序
类型
- CentOS 5之前来自SysV: init读取配置文件
配置文件：/etc/inittab - CentOS 6 来自Upstart: init,
配置文件：/etc/inittab, /etc/init/*.conf - Systemd：systemd, CentOS 7
配置文件：/usr/lib/systemd/system；/etc/systemd/system
- CentOS 5之前来自SysV: init读取配置文件
运行级别
- 为系统运行或维护等目的而设定；0-6共7个级别
- 级别0：关机
- 级别1：单用户模式(root自动登录), single, 维护模式
- 级别2: 多用户模式，启动网络功能，但不会启动NFS；维护模式
- 级别3：多用户模式，正常模式；文本界面
- 级别4：预留级别；可同3级别
- 级别5：多用户模式，正常模式；图形界面
- 级别6：重启
- 默认级别：3, 5
- 切换级别：init #
- 查看级别：runlevel ; who -r
- 为系统运行或维护等目的而设定；0-6共7个级别
init初始化
CentOS6之前版本，读取其初始化文件：/etc/inittab- Default runlevel. The runlevels used by RHS are
初始运行级别(RUN LEVEL) 文件中对应行id:5:initdefault: System initialization
系统初始化脚本 文件中对应行si::sysinit:/etc/rc.d/rc.sysinit- rc.sysinit运行后，开始执行对应运行级别的脚本目录，也就是调用/etc/rc$runlevel.d/下的脚本，例如，定义级别为5，调用的就是
/etc/rc.d/rc5.d/ - /etc/rc.d/rc5.d/下都是以k或s开头的脚本，k为关闭服务，s为开启服务。此目录下的脚本都是软链接，指向/etc/init.d下的文件
- 先执行k系脚本，再执行s系脚本
设定需要开启的服务
- 命令：ntsysv
ntsysv --level=3指定为模式3设定启动项，会进入一个点选菜单，*表示s系列，空表示k系列 - 命令：chkconfig
- 列出所有的系统服务
chkconfig --list。 - 增加httpd服务至列表
chkconfig --add httpd - 从列表删除httpd服务。
chkconfig --del httpd - 设置atd在23级别为启动，on表示启动，off表示关闭。
chkconfig --level 23 atd on - 设置atd在2、3、4、5级别为off
chkconfig atd off
- 列出所有的系统服务
- 命令：ntsysv
设置自编译服务
方法一
借鉴系统服务脚本格式，创建一个服务脚本满足start status restart stop等参数#！/bin/bash # chkconfig: 345 96 3 345表示在相应运行级别的状态，不加为开启，-345为关闭，只写-为所有运行级别关闭， 96为s后的序号，3为k后的序号，指定时查看/etc/rc.d文件序号是否被占用 #description: . /etc/init.d/functions case $1 in start) action "starting testsrv:" true ;; stop) action "stopping testsrv:" false ;; restart) action "stopping testsrv:" true action "stopping testsrv:" false ;; *) echo $"usage: so{start|stop|restart}" exit 2 esac方法二将需要开机启动的服务放在/etc/rc.d/rc.local目录下
- rc.sysinit运行后，开始执行对应运行级别的脚本目录，也就是调用/etc/rc$runlevel.d/下的脚本，例如，定义级别为5，调用的就是
Trap CTRL-ALT-DELETE
- 按上述组合键会执行以下命令，防止误操作，可以注释掉
ca::ctrlaltdel:/sbin/shutdown -t3 -r now 在CentOS 6中此项设置在 /etc/init/control-alt-delete.conf 中
start on control-alt-delete exec /sbin/shutdown -r now "Control-Alt-Delete pressed"
- 按上述组合键会执行以下命令，防止误操作，可以注释掉
定义UPS电源终端恢复脚本
- 停电后提示语，多久关机
pf::powerfail:/sbin/shutdown -f -h +2 “Power Failure; System Shutting Down” - 恢复供电后， 提示语取消关机
-pr:12345:powerokwait:/sbin/shutdown -c “Power Restored; Shutdown Cancelled”
- 停电后提示语，多久关机
在虚拟控制台生成getty
# Run gettys in standard runlevels
1:2345:respawn:/sbin/mingetty tty1定义在运行级别5初始化xdm图形界面，如果改为3，则3位图形界面
# Run xdm in runlevel 5
x:5:respawn:/etc/X11/prefdm -nodaemon
- Default runlevel. The runlevels used by RHS are
实验1：将默认模式设为6，循环重启，然后修复
- 实验环境CentOS6，将默认运行模式设置为6
vim /etc/inittab

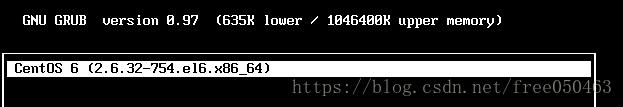

id:6:initdefault: - 重启系统，在倒计时界面输入任意键如下图所示，输入a

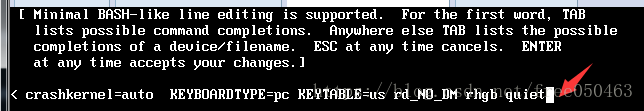

- 在光标后输入3或5，对应运行级别，就会跳过inittab文件，直接按输入模式启动
- 启动后，将文件改回3或5
- 实验环境CentOS6，将默认运行模式设置为6
实验2：centos6破解口令
- 重新启动时，在倒计时画面输入任意键，同上例画面，输入a
- 同上例，输入1或s或S或single，进入单用户模式
- 进入即为root身份，输入passwd，创建新密码
- 重启，或者切换模式到3或5即可
4. xinetd管理的服务
Linux根据守护进的启动和管理，分为独立启动守护进程和超级守护进程两类
- 独立启动守护进程
进程启动后常驻内存，占用系统资源，一直处于启动状态，响应速度快 超级守护进程
- 早期的超级守护进程为inetd，非独立服务名称会以in.telnetd形式出现，就是保留inetd的含义
- 系统启动时由守护进程xinetd来复制管理一下进程，当用户发出请求时，需要首先被xinetd代理，再去启动服务。这种不需要常开的进程叫做瞬态（Transient）服务或非独立服务，由xinetd管理，也就只有超级守护进程占用系统资源。
具体表现为如下所示
# chkconfig --list NetworkManager 0:off 1:off 2:on 3:on 4:on 5:on 6:off ...... xinetd based services: <==超级守护进程 chargen-dgram: off <==非独立进程 chargen-stream: off daytime-dgram: off daytime-stream: off ...... telnet: off如上所示，非独立服务处于off状态时，是不能被xinetd激活的，需要使其处于on状态，以telnet服务为例：改变其状态
- 使用命令
chkconfig telnet on 修改配置文件
目录/etc/xinetd.d/，其下对应的就是xinetd管理的非独立服务# vim /etc/xinetd.d/telnet ...... disable = yes <==将此项改为no，表示处于on状态非独立服务在运行级别中的开启状态，与超级守护进程相同
例如：
xinetd 0:off 1:off 2:off 3:on 4:on 5:on 6:off
独立服务进程将继承这种设置
telnet 0:off 1:off 2:off 3:on 4:on 5:on 6:off配置文件
- 主配置文件，其设置将由所有服务继承
/etc/xinetd.conf - 非独立服务配置文件
/etc/xinetd.d/
- 主配置文件，其设置将由所有服务继承
- 使用命令
- 独立启动守护进程
5. GRUB各阶段修复实验
以下实验需要关闭防火墙及selinux
关闭selinux
vim /etc/sysconfig/selinux <==编辑此文件
# disabled - No SELinux policy is loaded.
SELINUX=enforcing <==修改为disabled
5.1 GRUB第一阶段实验
- 方法一
1、 将第一个扇区前446个字节删除，也就是没有MBR引导以及GRUB第一阶段
2、 备份第一扇区的446个字节

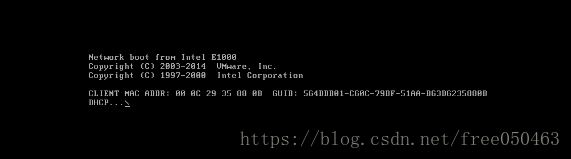

# dd if=/dev/sda of=/root/grbu1 bs=1 count=4463: GRUB一阶段破坏后，重新启动如下图所示，系统判断此硬盘不具有启动功能，会去尝试找别的设备，例如光盘，U盘，网络等
4: 重新启动进入救援模式（前文有具体步骤）
5: 将备份的文件读入到第一扇区

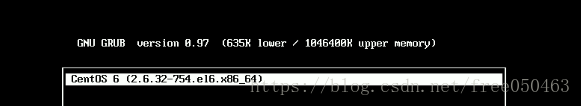

dd if=/mnt/sysimage/root/grbu1 of =/dev/sda6: 重启系统，出现如下倒计时画面，说明grub第一阶段正常
- 方法二：
1、进入救援模式
2、先切根到原始目录
chroot /mnt/sysimage/3、 使用命令本地命令
grub-install /dev/sda4、多敲几次sync
5、重新启动
- 方法三：命令grub，此方法依赖于/boot/grub/下的备份文件，如果文件丢失，命令出错
交互式命令grub，适用于误删后没有重启，救援模式执行，退出之前敲几次sync，保证数据写入磁盘。
1. grub> root (hd0,0) <==根目录所在，在一阶段系统认为/boot/为根，hd0表示第一个磁盘，0表示第一个分区
root (hd0,0)
Filesystem type is ext2fs, partition type 0x83
2. grub> setup (hd0) <==将GRUB装在第一个磁盘，相当于grub-install /dev/sda
setup (hd0)
Checking if "/boot/grub/stage1" exists... no
Checking if "/grub/stage1" exists... yes
Checking if "/grub/stage2" exists... yes
Checking if "/grub/e2fs_stage1_5" exists... yes
Running "embed /grub/e2fs_stage1_5 (hd0)"... 27 sectors are embedded.
succeeded
Running "install /grub/stage1 (hd0) (hd0)1+27 p (hd0,0)/grub/stage2 /grub/grub.conf"... succeeded
Done.
3. grub> quit <==退出
quit5.2 破坏GRUB1.5阶段，然后修复
1、破坏GRUB1.5阶段，也就是跳过前面512个字节，后面27个扇区范围内的数据
# dd if=/dev/zero of=/dev/sda bs=1 count=8000 seek=5122、出现如下画面，系统认为一阶段正常，此设备可以正常启动，但是1.5阶段损坏，就会卡在这里
3、 主动启用光盘来引导，进入救援模式
4.、使用grub-install /dev/sda来修复
5、重启
5.3 破坏GRUB2阶段，然后修复
1、删除文件/boot/grub/grub.conf

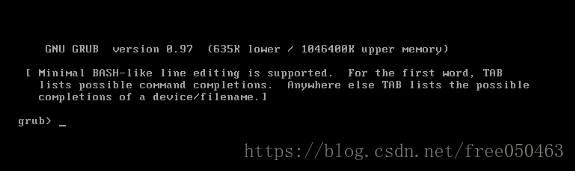

2、重启出现如下画面，说明二阶段故障
3. 在画面grub处可以输入命令，也就是菜单栏按e弹出的引导顺序
kernel /vmlinuz-2.6.32-754.el6.x86_64 root=/dev/sda2
initrd /initramfs-2.6.32-754.el6.x86_64.img5.4 实验：将/boot/grub/目录删除
1、删除目录
2、重启如下画面，表示目录下文件丢失
3、救援模式
chroot /mnt/sysimage/ <==切根
grub-install /dev/sda <==修复4、修复后缺少grub.conf文件，手工添加一个
vim /boot/grub/grub.conf
default=0
timeout=3
title moli (hd0,0) <==这个可以随意指定，菜单栏名称
kernel /vmlinuz-2.6.32-754.el6.x86_64 root=/dev/sda2 <==内核文件 根目录路径
initrd /initramfs-2.6.32-754.el6.x86_64.img <==辅助伪根系统5.5 实验：将/boot都删了
1、删除
2、故障画面同上
3、救援模式，切根
4、挂载光盘
5、拷贝内核文件
cp /mnt/isolinux/vmlinuz /boot/6、在boot下生成initramfs.imgname -r文件
mkinitrd /boot/initramfs-$(uname -r).img $(uname -r)7、生成grub
grub-install /dev/sda8、grub.conf文件，手工添加一个
vim /boot/grub/grub.conf
default=0
timeout=3
title moli (hd0,0) <==这个可以随意指定，菜单栏名称
kernel /vmlinuz-2.6.32-754.el6.x86_64 root=/dev/sda2 <==内核文件 根目录路径
initrd /initramfs-2.6.32-754.el6.x86_64.img <==辅助伪根系统5.6 实验：删除/etc/fstab，/boot目录，挂载信息文件，然后修复

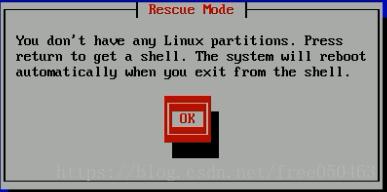

1、 重启进入救援模式，会有如下画面，找不到Linux分区，点击ok继续下去
2、进入救援模式后，输入blkid查看文件系统， fdisk -l /dev/sda1挨个查看大小，初步判断根目录存放在那个分区。
3、建一个空文件夹，将各分区分别挂载上去查看，找到根目录所在
1：mkdir /mnt/tmp
2：mount /dev/sdaq /mnt/tmp
3：ls /mnt/tmp4、找到根目录后，在其下创建fstab文件，手动添加
vim /mnt/tmp/etc/fstab
/dev/sda1 / ext4 defaults 0 0
/dev/sda2 /boot ext4 defaults 0 0
/dev/sda3 /data ext4 defaults 0 0
/dev/sda5 swap swap defaults 0 05、 退出救援模式，重新进入让系统完成挂载
6、 切根，挂载光盘
mount dev/sr0 /mnt7、安装内核包，包内包括内核和伪根系统
rpm -ivh /mnt/Packages/kernel-2.6.32-754.el6.x86_64.rpm --force8、修复grub
grub-install /dev/sda9、grub.conf文件，手工添加一个
5.7 实验：在逻辑卷分区的系统中，删除/etc/fstab，删除/boot目录，挂载信息文件，然后修复
1、前面操作同上
2、 进入救援模式后，判断根目录
3、找到lv_root所在目录，lvdisplay或lvscan查看逻辑卷状态，为不可用状态
4、激活卷组
vgchange -ay5、激活后就可以挂载了，将根目录挂载到/mnt/tmp上
/mount /dev/Vo1Group/lv_root /mnt/tmp6、创建fstab文件
/dev/VolGroup/lv_root / ext4 defalts 0 0
/dev/VolGroup/lv_home /home ext4
/dev/VolGroup/lv_swap /swap swap
/dev/sda1 /boot ext4 defalts 0 07、重新启动，光盘加载，启动救援模式，让系统挂载根目录
8、余下操作同上例
5.8 实验，删除init文件，修复
1、删除

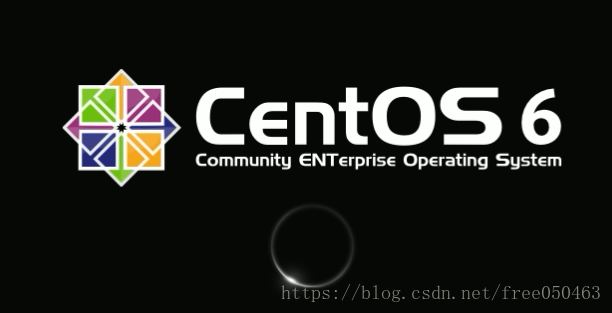

rm -f /sbin/init2、故障画面如下，卡在这里
3、重启、进入菜单画面，输入a键，输入init=/bin/bash
4、 以bash为启动程序，相当于系统的第一个进程
5、mount -o remount,rw / 重新挂载根为读写
6、mount /dev/sr0 /mnt 挂载光盘
7、rpm -ivh /mnt/Packages/upstart-0.6.5-17.el6.x86_64.rpm –force
8、sync几下，重启
方法二
1、救援模式
2、切根
3、挂光盘
4、安装
方法三
1、进入救援模式或者以bash为启动程序的画面
2、配置临时网络地址
3、找同版本其他主机拷贝/sbin/init
$scp -r 172.20.129.251:/sbin/init /sbin/
新安装系统不在目录中，修复后才集中在此目录下。其中1阶段和1.5阶段文件作用是备份修复用的，例如使用grub命令，调用的就是这些文件 grub-install不依赖这些文件
回顾一下启动过程
1. post加电自检
2. MBR引导
3. GRUB1、1.5、2阶段
4. GRUB2阶段读取grub.conf文件，记录内核文件去加载内核
5. 内核文件加载，尝试找操作系统根目录
6. 挂载操作系统的根需要驱动程序，读取initramfs文件
7. 运行第一个进程init
8. 读取inittab文件，定义默认的运行模式，例如模式3
9. 运行/etc/rc.d/rc.sysinit初始化脚本
10. 根据运行模式执行/etc/rc3.d下服务脚本
11. 运行/etc/rc.d/rc.local自定义服务脚本
12. 登录界面
在博客上看到的图形介绍启动流程，以下为链接
http://blog.51cto.com/zhang789/1851675
