韦根Wiegand协议

在门禁系统中，我们常常会碰到使用韦根接口对讲第三方设备的情况，但是很多小伙伴还不明白韦根到底是啥？今天小编就一次性给大家说明白韦根协议和韦根通信接口以及韦根26协议、34协议的区别还有韦根信号的传输距离是多少？

1、韦根（Wiegand）协议

韦根（Wiegand）协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议，它适用于涉及门禁控制系统的读卡器和卡片的许多特性，韦根有许多种类格式，常见有的有26bit、34bit以及37bit格式，其中26bit格式是最常用的格式，而标准的26bit格式是一个开放式的格式，意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的，26bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放，几乎所有的门禁控制系统都接受标准的26bit格式。

格式的含义如下：当给出这一串数字，用户并不知道这串数字的含义，但如果说这是一个电话号码的时候，那么你可能就会说：哦，028是成都的区号，而88888888是电话号码。但是安防行业并不愿意把这些格式公开，而安防公司也常常变化这些格式来保证产品的保密性。

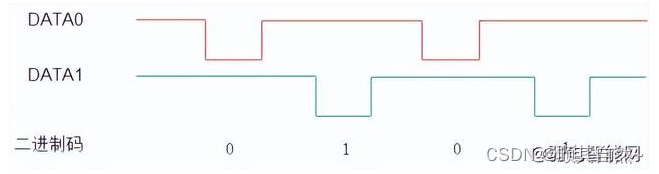

韦根Wiegand数据传输通常由两根线组成，它们分别是数据0（Data 0）和数据1（Data 1），韦根时序图规定，Data 0和Data 1数据线在没有数据传输时均保持+5V的高电平，Data 0输出低电平表示1位0，Data 1输出低电平表示1位1，其中，电压值低于1V表示低电平信号，电压值高于4V表示高电平信号，信号表示如下所示：

韦根26输出格式

bit0为bit1~bit12的偶检验；

bit1~bit24为3字节卡号信息；

bit25为bit13~bit24的奇校验。

韦根34输出格式

bit0为bit1~bit16的偶检验；

bit1~bit16为ID卡的HID码；

bit17~bit32为ID卡的PID码；

bit33为bit17~bit32的奇检验。

2、韦根Wiegand接口

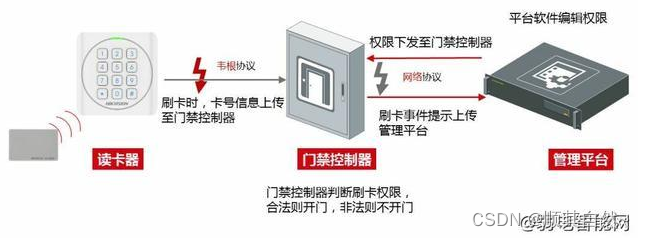

韦根（Wiegand）协议又称韦根码，通俗来说是一种通信工具，用于读卡器（读头）到门禁控制器。当读卡器识别到有效卡后，将卡片的钥匙信息以韦根协议的方式传输，再而转换成数据发送给控制器，控制器验证钥匙信息有效后打开门。

简而言之，韦根协议相当于一种“传声筒”，控制器无法直接读取读头发送的信息，所以需要韦根协议进行通信，才能完成读头到控制器数据的完整传输。值得注意的是，韦根协议只能做到单向传输，读头向控制器传输信息为单向，控制器无法给读卡器发送信号，控制器做出反馈还需借助其他工具（例如LED灯）。

韦根Wiegand接口通常由3根线组成：

• DATA0：暂定，蓝色，P2.5 （通常为绿色）。
• DATA1：暂定，白色，P2.6 （通常为白色）。
• GND：（通常为黑色），暂定信号地。

韦根码在数据的传输中只需两条数据线，一条为DATA0（通常为绿色导线），另一条为DATA1（通常为白色导线）。

3、韦根Wiegand协议传输距离

韦根Wiegand协议传输距离100m，单向传输。

4、韦根Wiegand在门禁系统里面起到什么作用？

1）门禁卡在可视对讲主机上刷一下

2）可视对讲主机将读取到的卡号用韦根协议发送给第三方门禁

3）第三方门禁对卡号进行验证处理，开锁

看到这里，你可能会知道了，门禁卡的注册管理都在第三方门禁提供的管理系统上执行，可视对讲主机上无需任何注册，它只是负责挂在门上帮忙读取一下卡号而已。

5、韦根协议的优缺点

优点

简单、通用、成本低、技术对接容易。

缺点

• 韦根协议是一种通用的协议，几乎所有的门禁控制系统都接受，因此安全性低，无法加密，相当于明文代码，可随意复制。
• 传输距离短，100m。
• 单向传输，限制性高。

韦根协议虽然安全性极差，但因其简单、通用、对接容易，与IC卡的完美配合，所以总的来说使用场景还是很多，例如酒店客房、办公室、小区，几乎所有非接触式IC卡门禁系统的门禁控制器与读卡器进行通信使用的都是韦根协议。韦根可以通过其他方式进行加密，或是通过其他接线进行功能叠加，所以目前还有很大一部分门禁系统会使用韦根，使用概率极高。
