使用eNSP搭建基础IP网络 和 单交换机与VLAN分布实验(二层+三层)

​​​使用eNSP搭建基础IP网络

学习目标

1)掌握eNSP模拟器的基本使用方法(左上角新建拓朴,然后左边添加交换机、PC啥的就可以,非常简单)

2)掌握使用eNSP搭建简单的端到端网络的方法

操作步骤

一、启动eNSP(双击启动没啥好说的)

二、建立拓朴

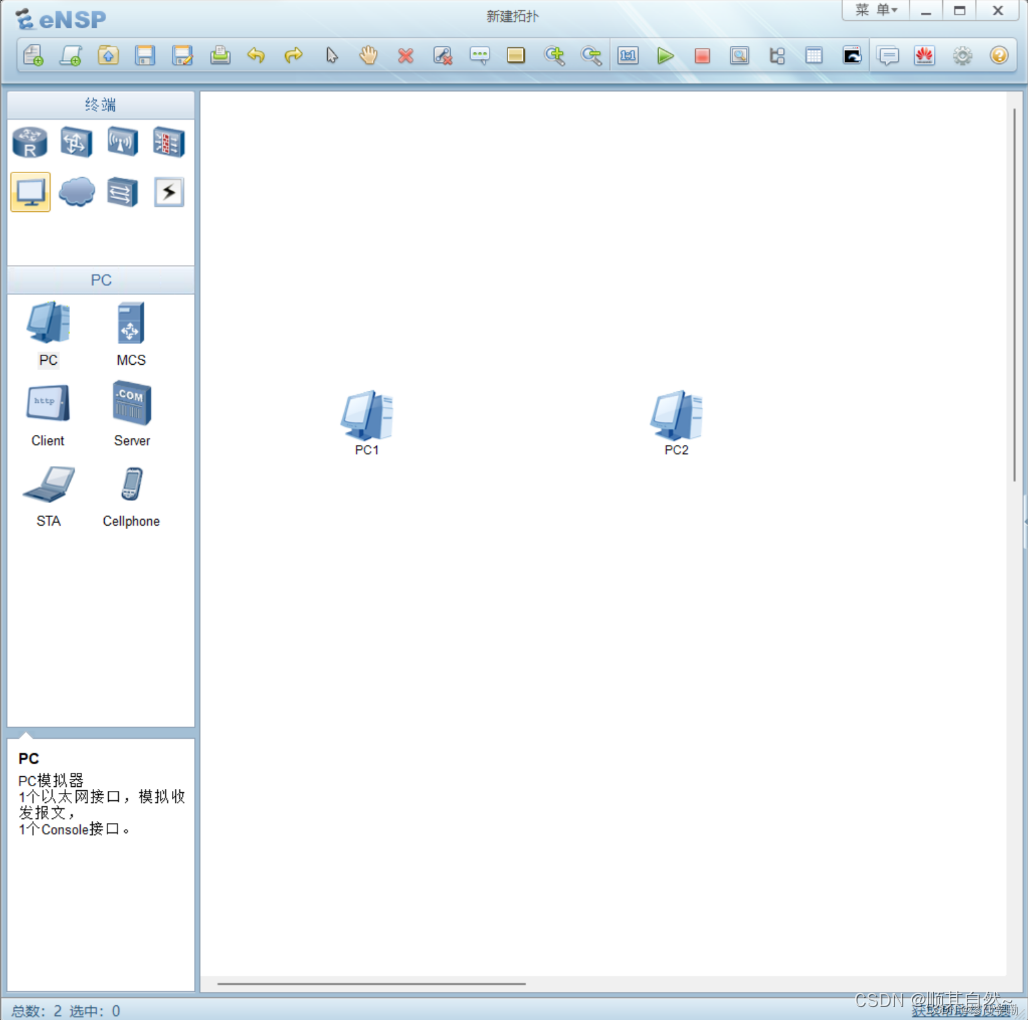

在终端里拖两个PC到右侧空白界面上

三、建立一条物理连接

在左侧面板顶部,单击“设备连线”图标。在显示的媒介中,选择“Copper (Ethernet)”图标。单击图标后,光标代表一个连接器。单击客户端设备,会显示该模拟设备包含的所有端口。单击“Ethernet 0/0/1”选项,连接此端口。

击另外一台设备并选择“Ethernet 0/0/1”端口作为该连接的终点,此时,两台设备间的连接完成。

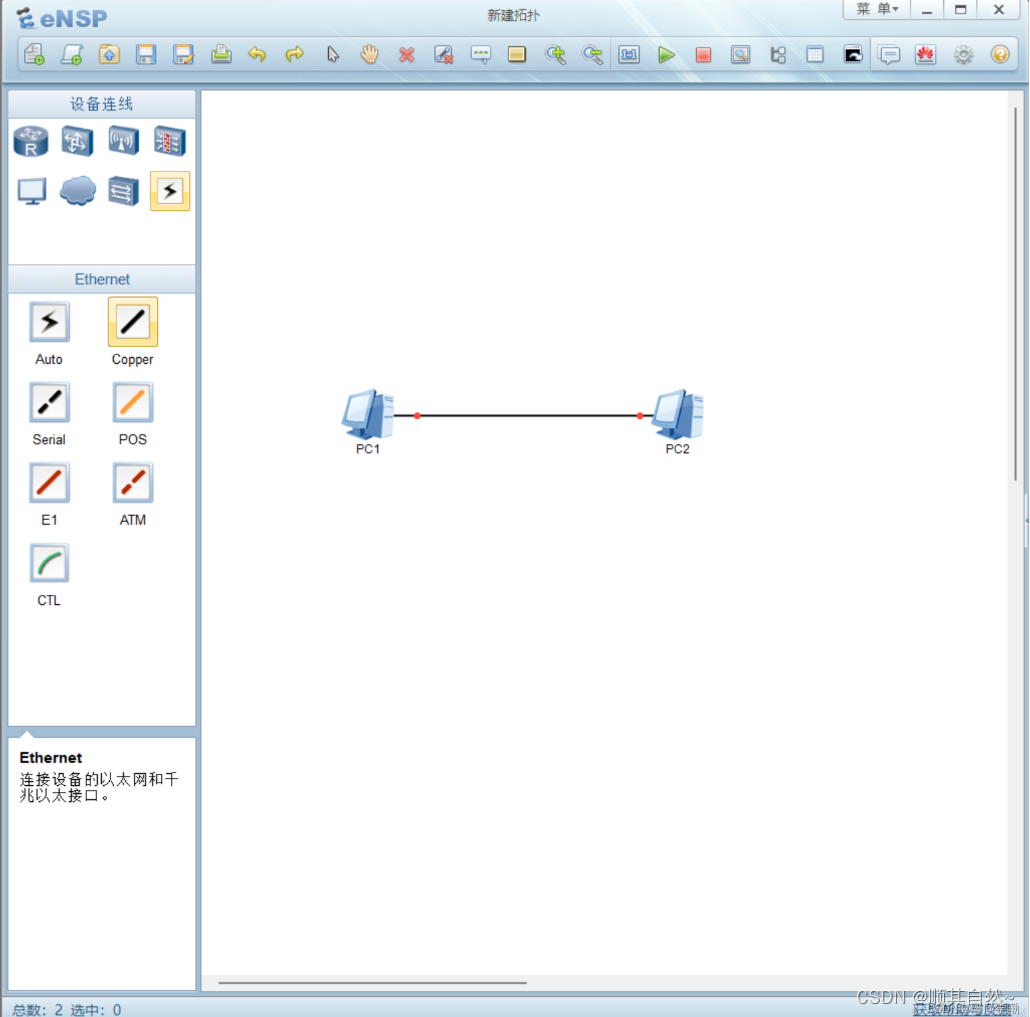

可以观察到,在已建立的端到端网络中,连线的两端显示的是两个红点,表示该连线连接的两个端口都处于Down状态。

四、进入终端系统配置界面

右击一台终端设备,在弹出的属性菜单中选择“设置”选项,查看该设备的系统配置信息。(或者直接双击设备也可以进入)

弹出的设置属性窗口包含“基础配置”、“命令行”、“组播”与“UDP发包工具”四个标签页,分别用于不同需求的配置。

五、配置终端系统

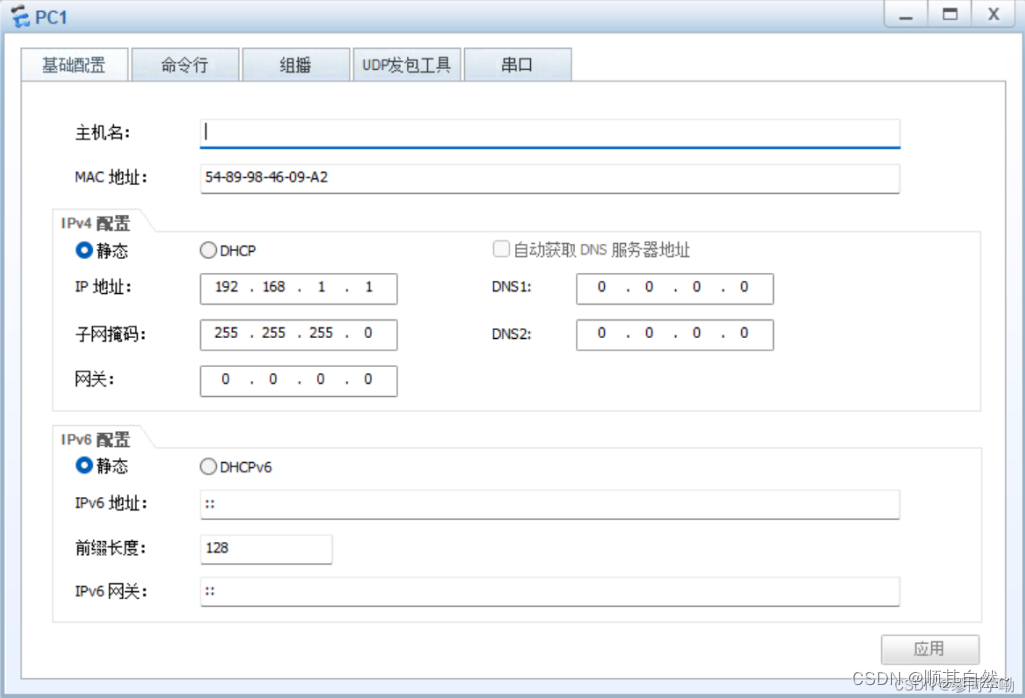

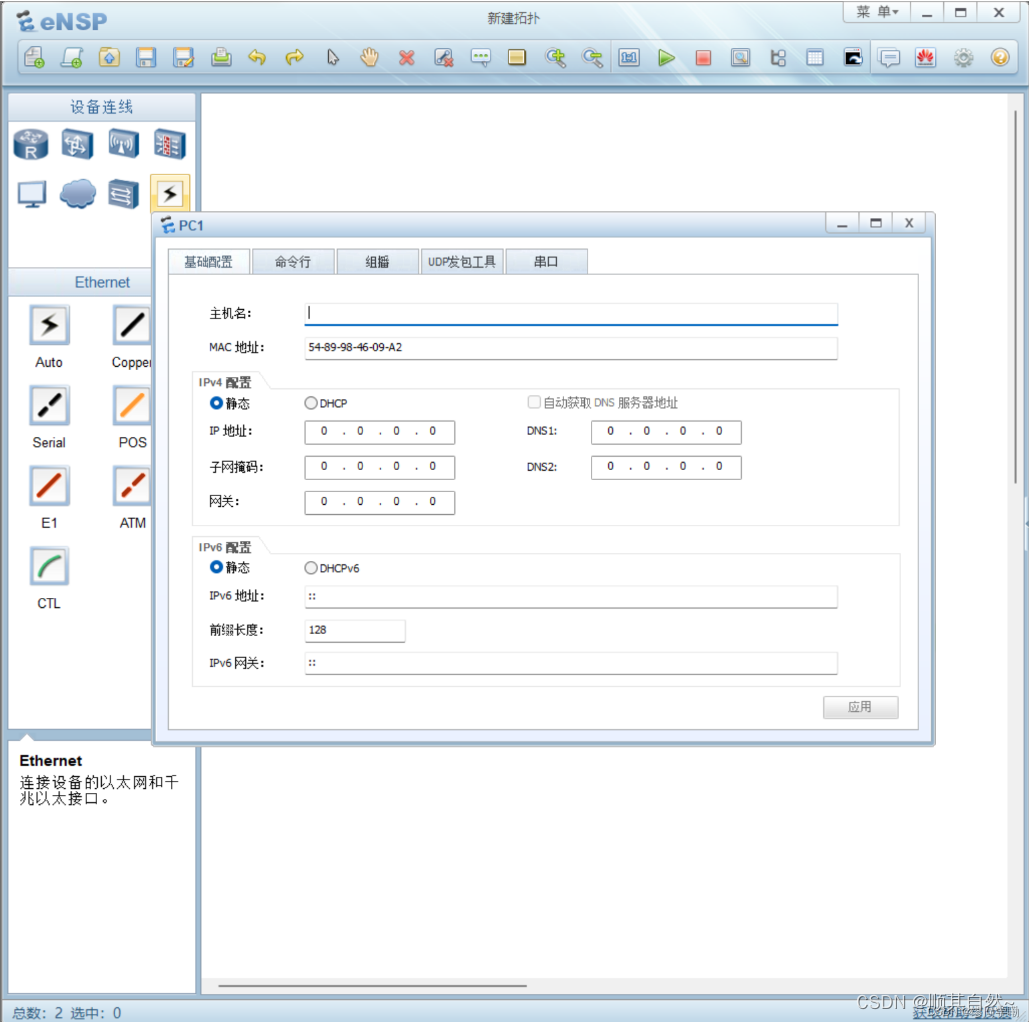

选择“基础配置”标签页,在“主机名”文本框中输入主机名称。在“IPv4配置”区域,单击“静态”选项按钮。在“IP地址”文本框中输入IP地址。建议按照下图所示配置IP地址及子网掩码。配置完成后,单击窗口右下角的“应用”按钮。再单击“CLIENT1”窗口右上角的“关闭”关闭该窗口。

使用相同步骤配置CLIENT2。建议将CLIENT2的IP地址配置为192.168.1.2,子网掩码配置为255.255.255.0。

完成基础配置后,两台终端系统可以成功建立端到端通信。

六、启动终端系统设备

可以使用以下两种方法启动设备:

1)右击一台设备,在弹出的菜单中,选择“启动”选项,启动该设备。

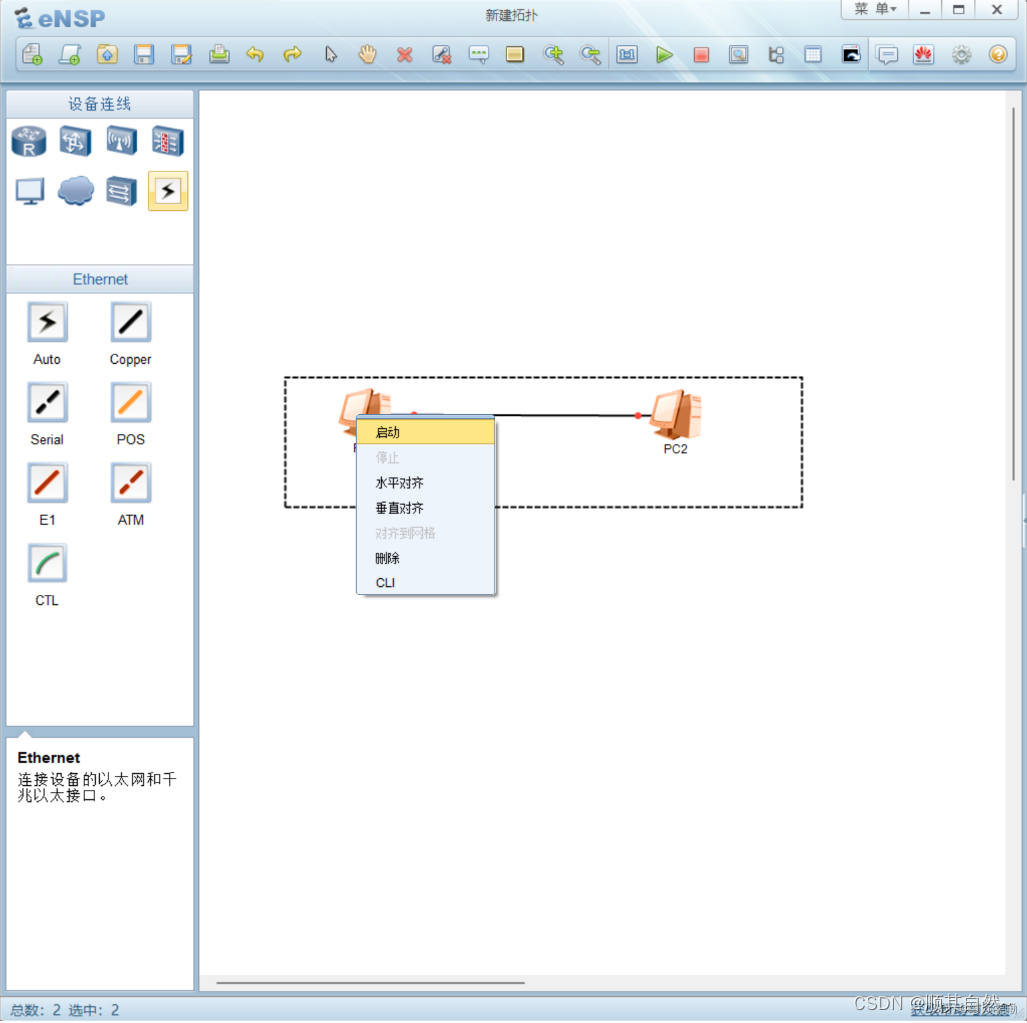

2)拖动光标选中多台设备(如下图),通过右击显示菜单,选择“启动”选项,启动所有设备。

设备启动后,线缆上的红点将变为绿色,表示该连接为Up状态。

当网络拓扑中的设备变为可操作状态后,您可以监控物理链接中的接口状态与介质传输中的数据流。

七、生成接口流量

就是使用ping指令看看两台PC之间是否连通(不知道ping指令干啥用的自行百度,只要学过计算机网络应该都知道)

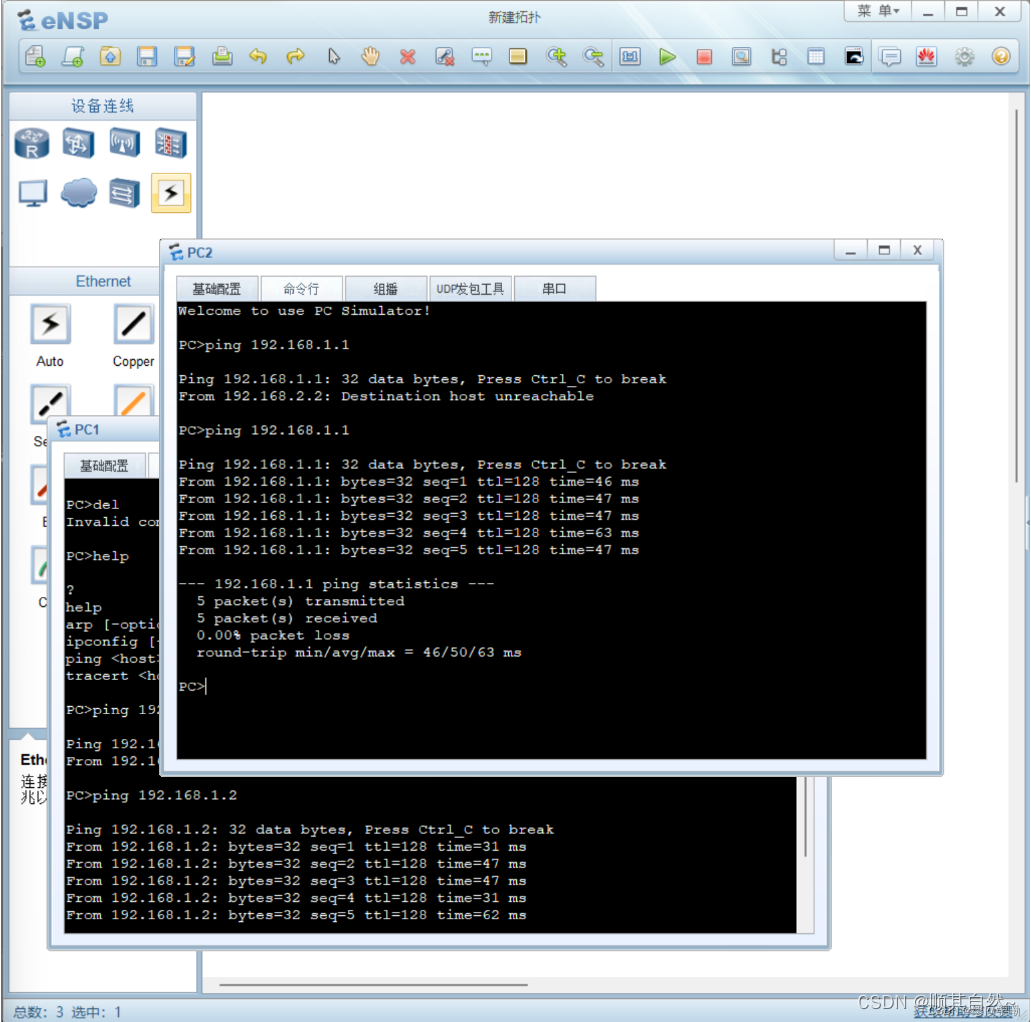

我们可以看出,不管是PC1 ping PC2还是PC2 ping PC1都是可以连通的。得到这个结果就说明试验成功了。(是不是很简单哈哈)

单交换机与VLAN分布实验(二层+三层)

学习目标

1)掌握VLAN的创建方法(VLAN就是虚拟局域网)

2)掌握Access类型接口的配置方法(Access类型的接口主要用来连接用户主机,一般用于接入链路。Access端口可以实现同一交换机上相同VLAN下的主机通信)

3)掌握将接口与VLAN关联的配置方法

分布实验一

在eNSP中拖动交换机S3700和两台PC,完成上图网络拓扑,启动各设备。

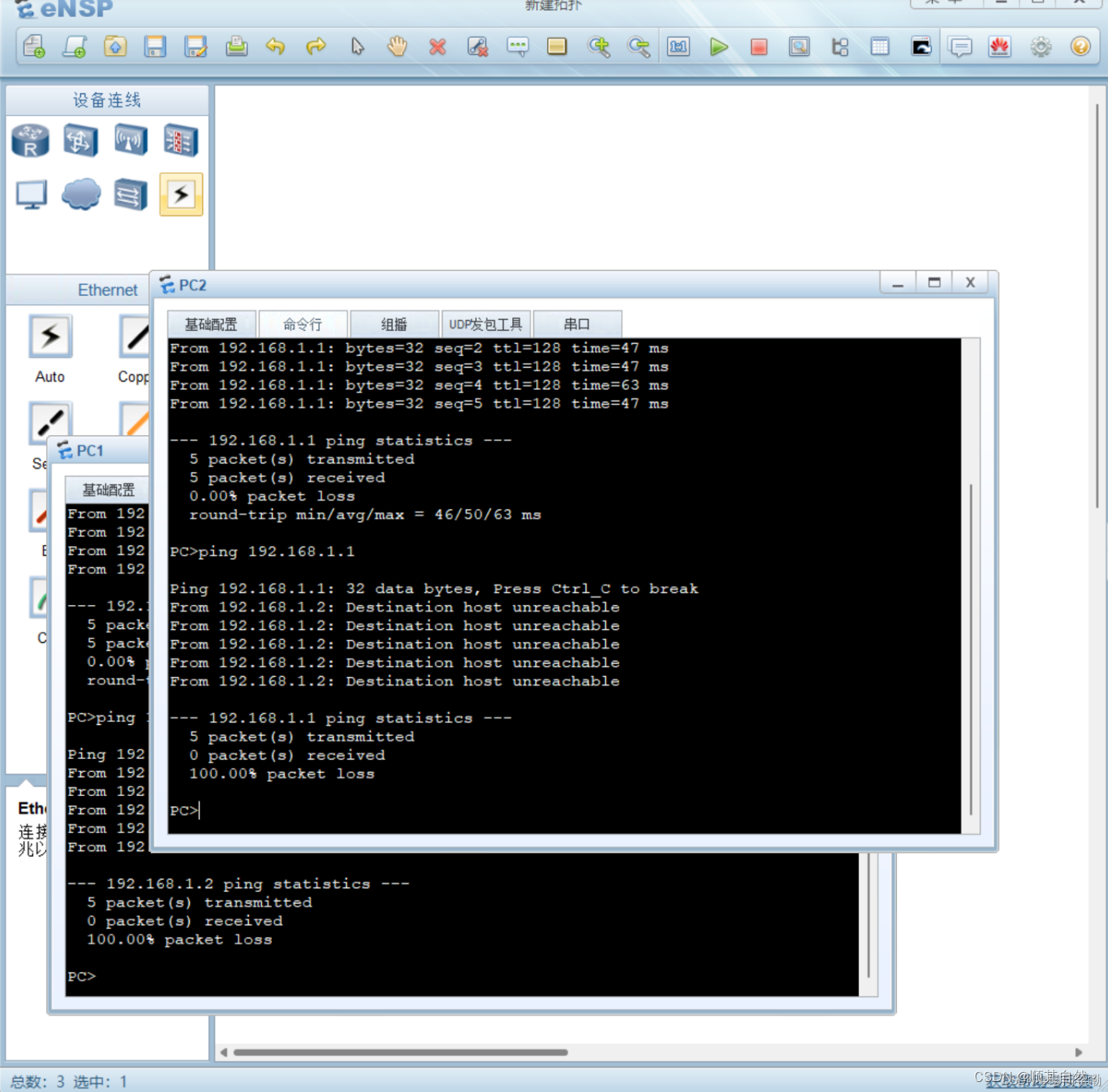

为PC配置IP地址及子网掩码(255.255.255.0),PC1与PC2互ping,验证PC1与PC2不通。

分布实验二

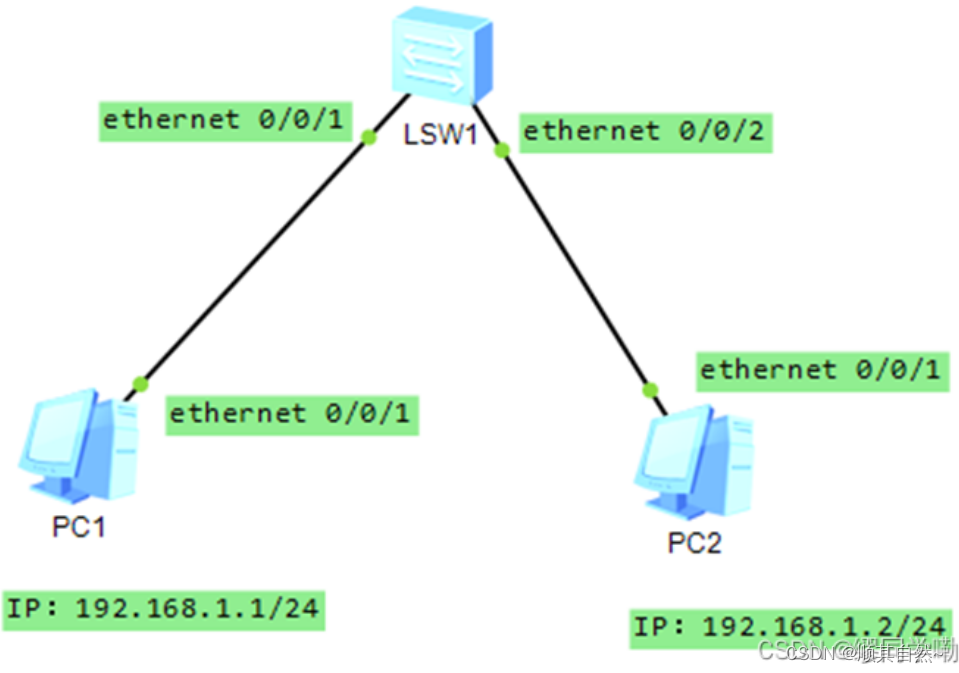

保持上图拓扑不变。

将PC2的IP地址改为192.168.1.2,PC1与PC2互ping,验证PC1与PC2之间互通。

分布实验三

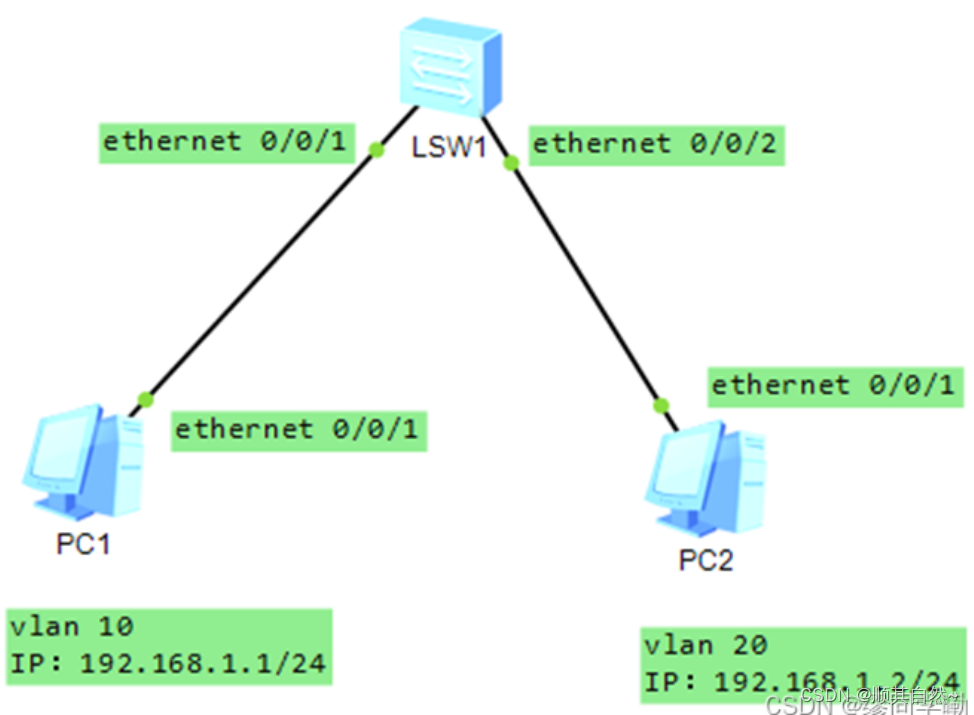

在交换机上创建VLAN 10,将端口Ethernet 0/0/1划分至VLAN10。

在交换机上创建VLAN 20,将端口Ethernet 0/0/2划分至VLAN20。

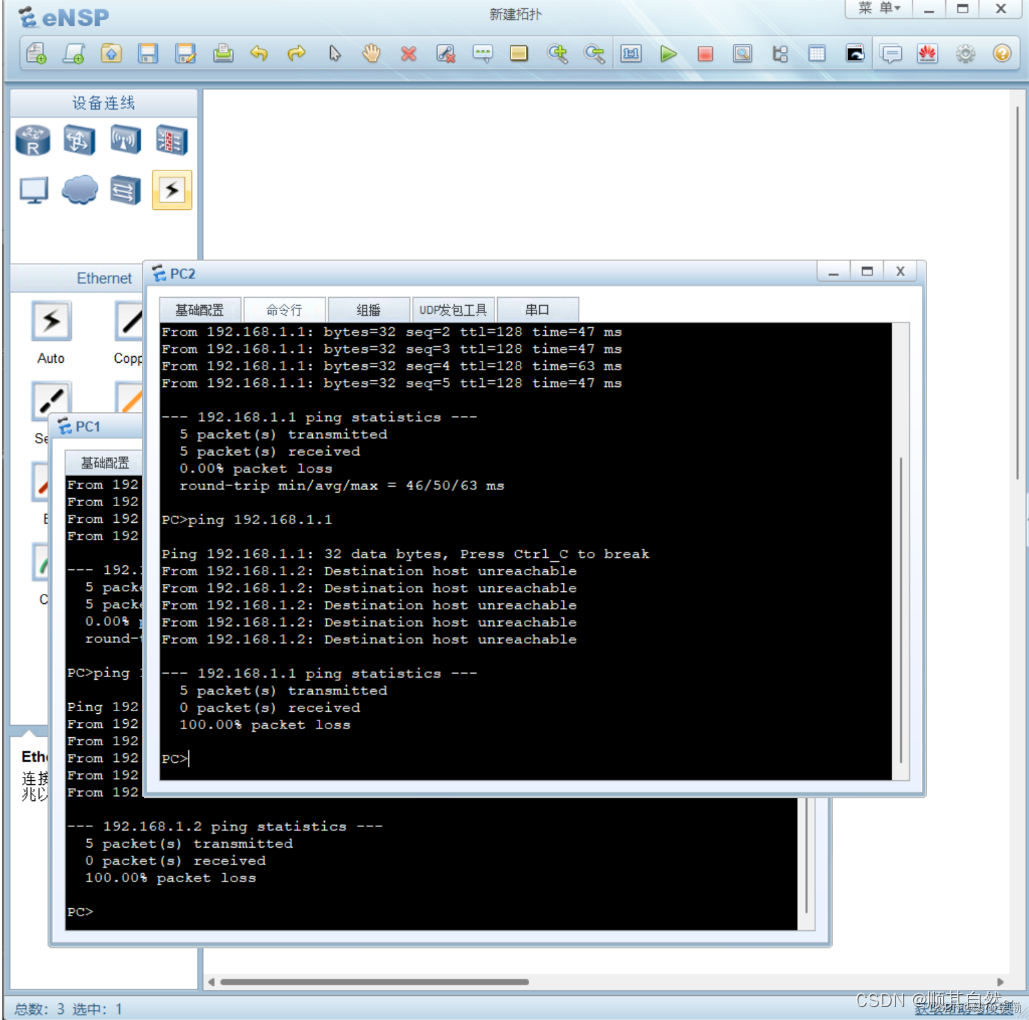

验证PC1与PC2不通。

配置代码如下:
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]quit
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]quit

[Huawei]vlan 10
[Huawei-vlan10]port Ethernet 0/0/1
[Huawei-vlan10]quit
[Huawei]vlan 20
[Huawei-vlan20]port Ethernet 0/0/2
[Huawei-vlan20]quit

[Huawei]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------
VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/3(D)     Eth0/0/4(D)     Eth0/0/5(D)     Eth0/0/6(D)
                Eth0/0/7(D)     Eth0/0/8(D)     Eth0/0/9(D)     Eth0/0/10(D)
                Eth0/0/11(D)    Eth0/0/12(D)    Eth0/0/13(D)    Eth0/0/14(D)
                Eth0/0/15(D)    Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)
                Eth0/0/19(D)    Eth0/0/20(D)    Eth0/0/21(D)    Eth0/0/22(D)
                GE0/0/1(D)      GE0/0/2(D)
10   common  UT:Eth0/0/1(U)
20   common  UT:Eth0/0/2(U)
VID  Status  Property      MAC-LRN Statistics Description
1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    VLAN 0010
20   enable  default       enable  disable    VLAN 0020
测试:

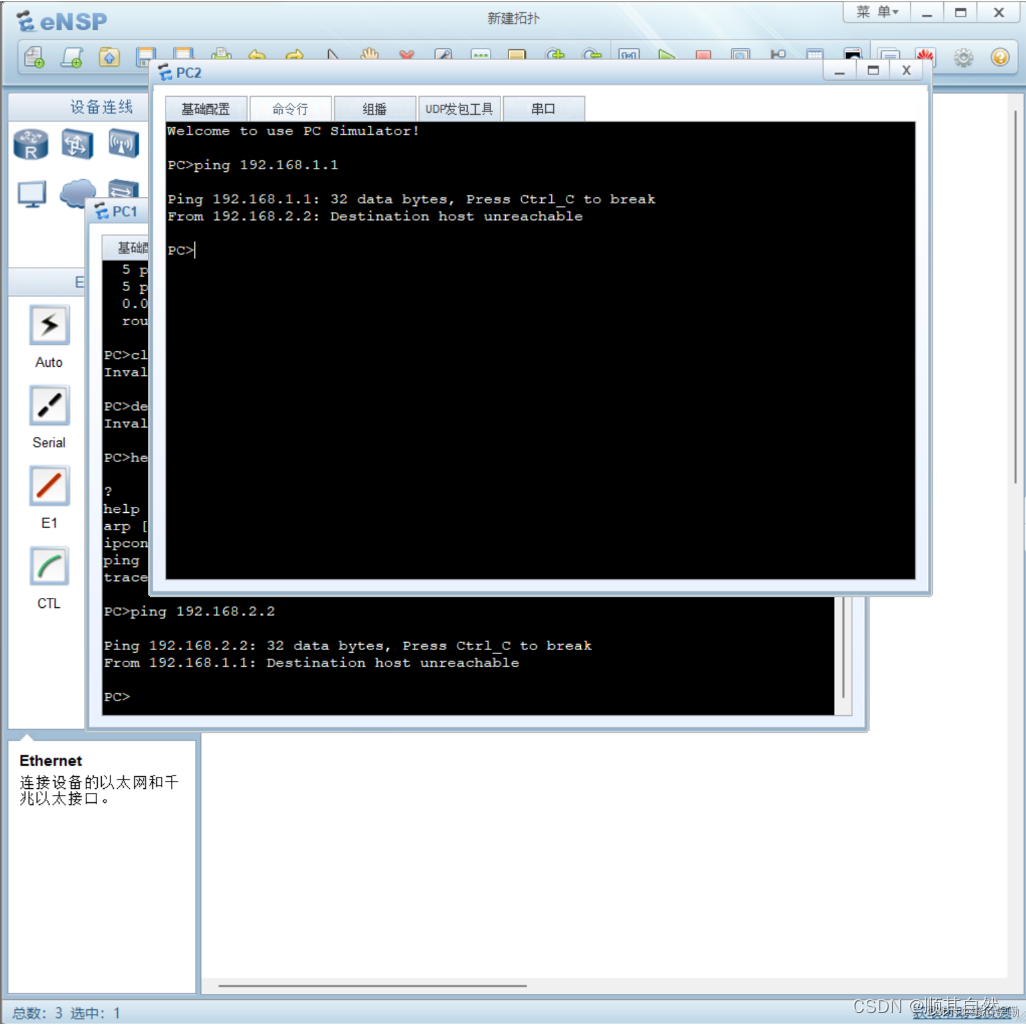

在PC1和PC2上分别ping对方,验证不通。

分布实验四

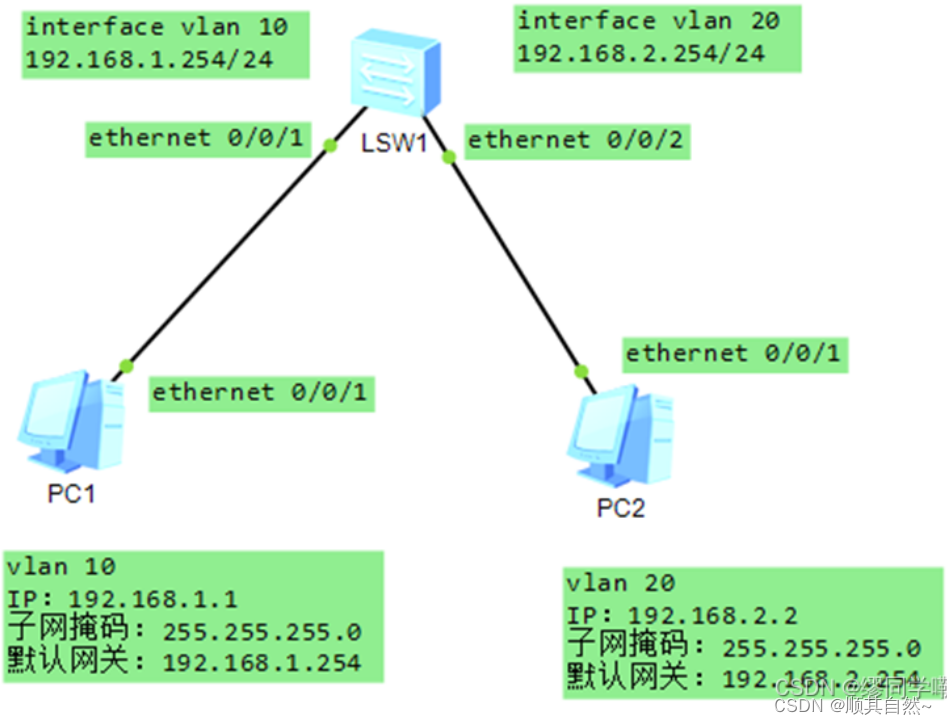

在交换机创建相应VLAN Interface (SVI),Vlan Interface地址将作为对应VLAN中 PC的网关,实现不同VLAN PC的通信

配置代码如下:
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.

// 创建VLAN Interface 10 作为PC1 的网关gateway
[Huawei]interface vlanif 10
[Huawei-vlan10]ip address 192.168.1.254 255.255.255.0
[Huawei-vlan10]quit

// 创建VLAN Interface 20 作为PC2 的网关gateway
[Huawei]interface vlanif 20
[Huawei-vlan20]ip address 192.168.2.254 24
[Huawei-vlan20]quit

注意:
为PC1增加默认网关:192.168.1.254

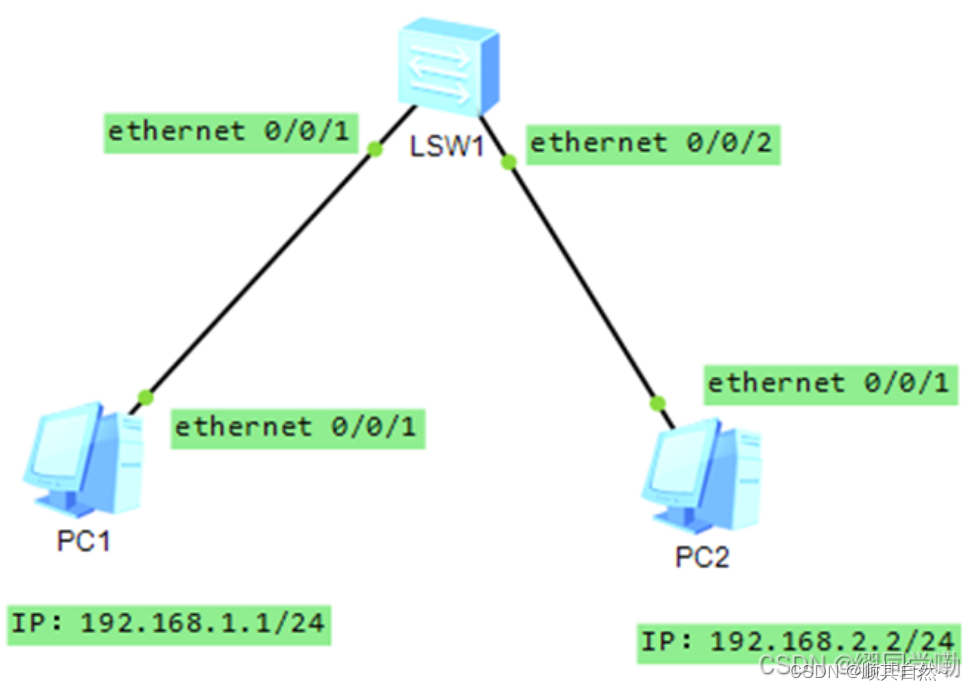

将PC2的IP地址改为192.168.2.2,子网掩码255.255.255.0,默认网关:192.168.2.254

测试:
在PC1和PC2上分别ping对方,验证互通。
