华为eNSP 实验：划分VLAN

最新推荐文章于 2025-03-26 00:07:44 发布
最新推荐文章于 2025-03-26 00:07:44 发布
阅读量4.3k 收藏 39
点赞数 21
文章标签： 华为
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhgjx_ywz/article/details/139996435
版权

华为eNSP实验中，通过划分VLAN（Virtual Local Area Network），可以逻辑上将一个物理网络分割成多个独立的虚拟局域网，从而实现对不同设备或用户群体的隔离和管理。这种技术不仅提高了网络的安全性和灵活性，还优化了网络的管理效率。

1.实验目的

（1）熟悉VLAN 的创建方法

（2）掌握把交换机接口划分到特定VLAN的方法

2.实验拓扑

划分VLAN的实验拓扑如下图所示

3.实验步骤

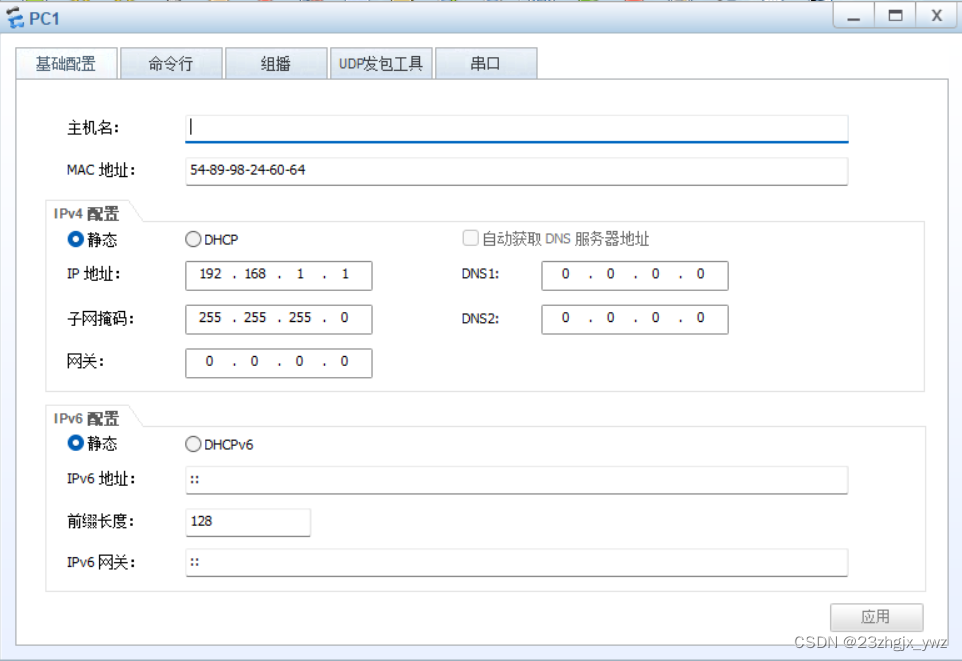

（1）PC1的配置如下图所示

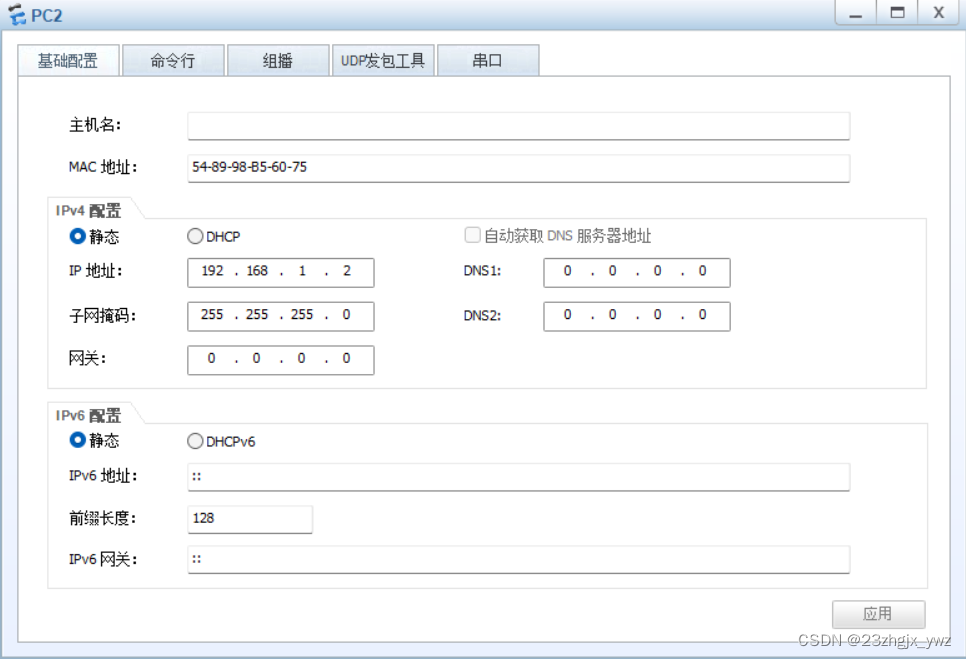

（2）PC2的配置如下图所示

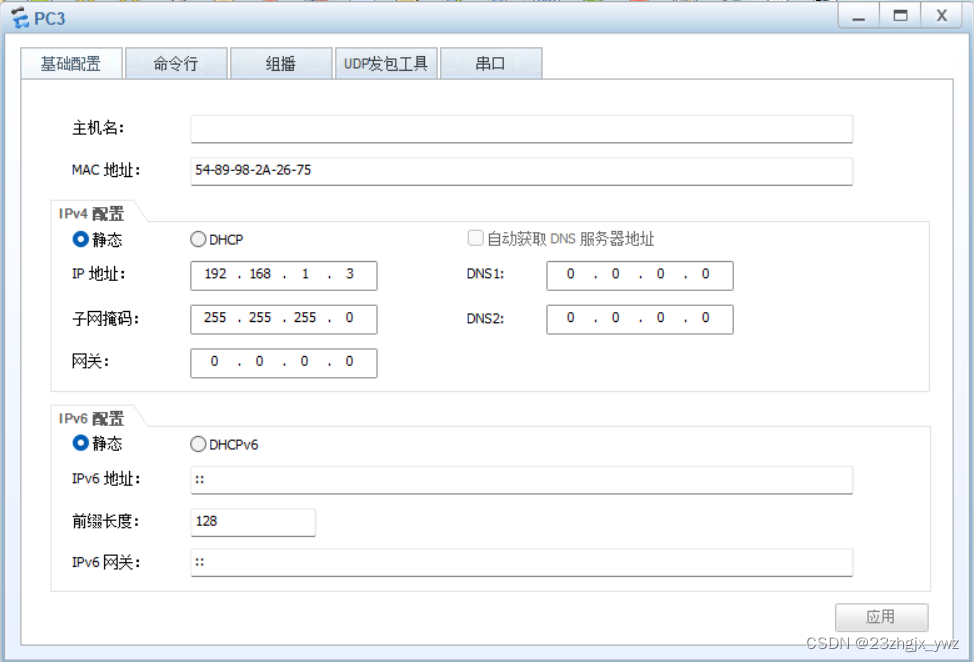

（3）PC3的配置如下图所示

（4）
