Atlas 800 推理服务器（3000）

内部布线（12x3.5英寸硬盘EXP配置）

左右挂耳连线

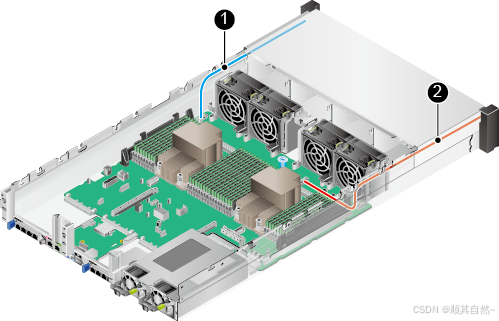

图3-1 左右挂耳连线

表3-1 左右挂耳连线

编号	接口和线缆
1	主板（J6030）到右挂耳板的信号线
2	主板（J92）到左挂耳板的信号线

前置硬盘背板的电源线和低速信号线

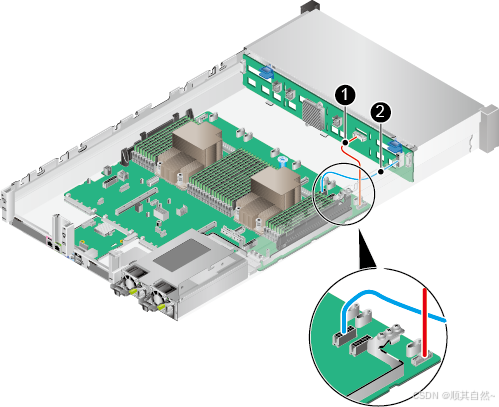

图3-2 前置硬盘背板的电源线和低速信号线

表3-2 前置硬盘背板的电源线和低速信号线连线

编号	接口和线缆
1	主板（J93）到前置硬盘背板（J1）的低速信号线
2	主板（J5）到前置硬盘背板（J24）的电源线

前置硬盘背板的SAS信号线（配置非SP686C的RAID控制标卡时）

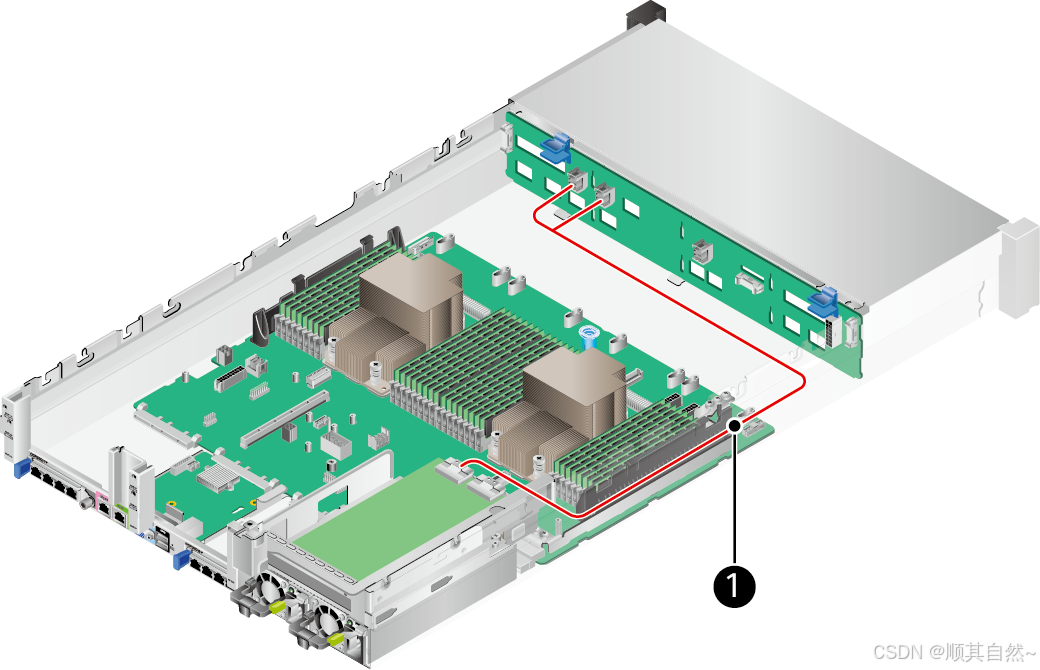

图3-3 前置硬盘背板的SAS信号线（配置非SP686C的RAID控制标卡时）

表3-3 前置硬盘背板的SAS信号线（配置非SP686C的RAID控制标卡时）

编号	接口和线缆
1	前置硬盘背板PORT A（J28）到RAID控制标卡PORT A的SAS线
2	前置硬盘背板PORT B（J29）到RAID控制标卡PORT B的SAS线

前置硬盘背板的SAS信号线（配置SP686C的RAID控制标卡时）

图3-4 前置硬盘背板的SAS信号线（配置SP686C的RAID控制标卡时）

表3-4 前置硬盘背板的SAS信号线（配置SP686C的RAID控制标卡时）

编号	接口和线缆	备注
1	RAID控制标卡PORT 1到前置硬盘背板PORT A（J28）和PORT B（J29）的SAS信号线	该线缆为一分为二的线缆，以下是连接详情，请确保RAID控制标卡、线缆以及硬盘背板上的标识一一对应。 RAID控制标卡PORT A到前置硬盘背板PORT A（J28） RAID控制标卡PORT B到前置硬盘背板PORT B（J29）

后置硬盘背板连线（IO模组1和IO模组2）

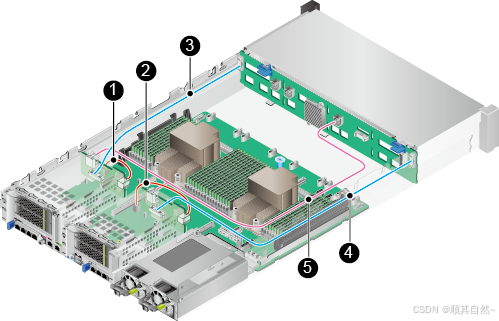

图3-5 后置硬盘背板连线

表3-5 后置硬盘背板连线

编号	接口和线缆
1	主板（J10）到IO模组1后置硬盘背板（J1）的电源线
2	主板（J9）到IO模组2后置硬盘背板（J1）的电源线
3	前置硬盘背板（J32）到IO模组1后置硬盘背板（J5）的低速信号线
4	前置硬盘背板（J35）到IO模组2后置硬盘背板（J5）的低速信号线
5	前置硬盘背板（J31）到IO模组1和IO模组2后置硬盘背板（J2）的SAS线 说明： 该线缆为1分2线缆，单头一端连接前置硬盘背板，双头一端连接后置硬盘背板，该线缆需要沿着电源模块侧的机框进行布线，线缆长度的限制可避免后置硬盘背板处线缆连接错误。

内部布线（IO模组3）

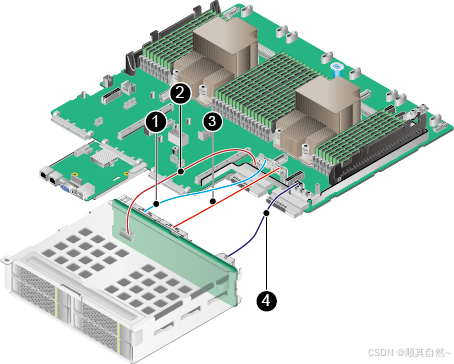

图3-33 IO模组3硬盘背板连线

表3-33 IO模组3硬盘背板连线

编号	接口和线缆	Part No.
1	主板Slimline B（J51）到后置硬盘背板Slimline B（J9）的信号线	04052304
2	主板（J67）到后置硬盘背板（J23）的低速信号线	04080602
3	主板Slimline A（J52）到后置硬盘背板Slimline A（J8）的信号线	04052304
4	主板（J12）到后置硬盘背板（J24）的电源线	04052302

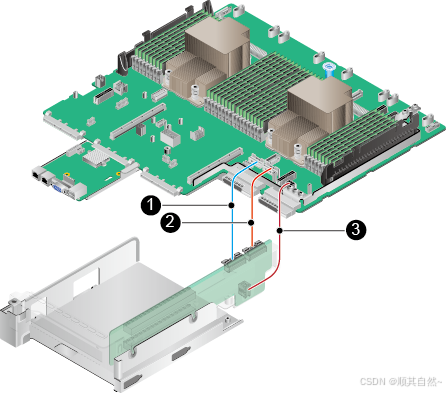

图3-34 IO模组3 Riser卡连线

表3-34 IO模组3 Riser卡连线

编号	接口和线缆	Part No.
1	主板Slimline B（J51）到IO模组3 Riser卡Slimline B（J402）的信号线	04052304
2	主板Slimline A（J52）到IO模组3 Riser卡Slimline A（J401）的信号线	04052304
3	主板（J12）到IO模组3 Riser卡（J701）的电源线	04052302
