本文将深入解析7个里程碑式CNN架构，揭示深度学习在计算机视觉领域的发展脉络。

一、LeNet-5 (1998)：CNN的奠基者

论文：《Gradient-Based Learning Applied to Document Recognition》

1.1 网络结构

1.2 核心创新

首次实现端到端训练：反向传播算法应用
交替卷积池化结构：Conv(5x5)→Pool(2x2)模式
特征压缩映射：使用tanh激活函数
参数量：约60,000

1.3 应用场景

银行支票手写数字识别
邮政编码识别系统

历史意义：证明了梯度下降法训练深层网络的可行性

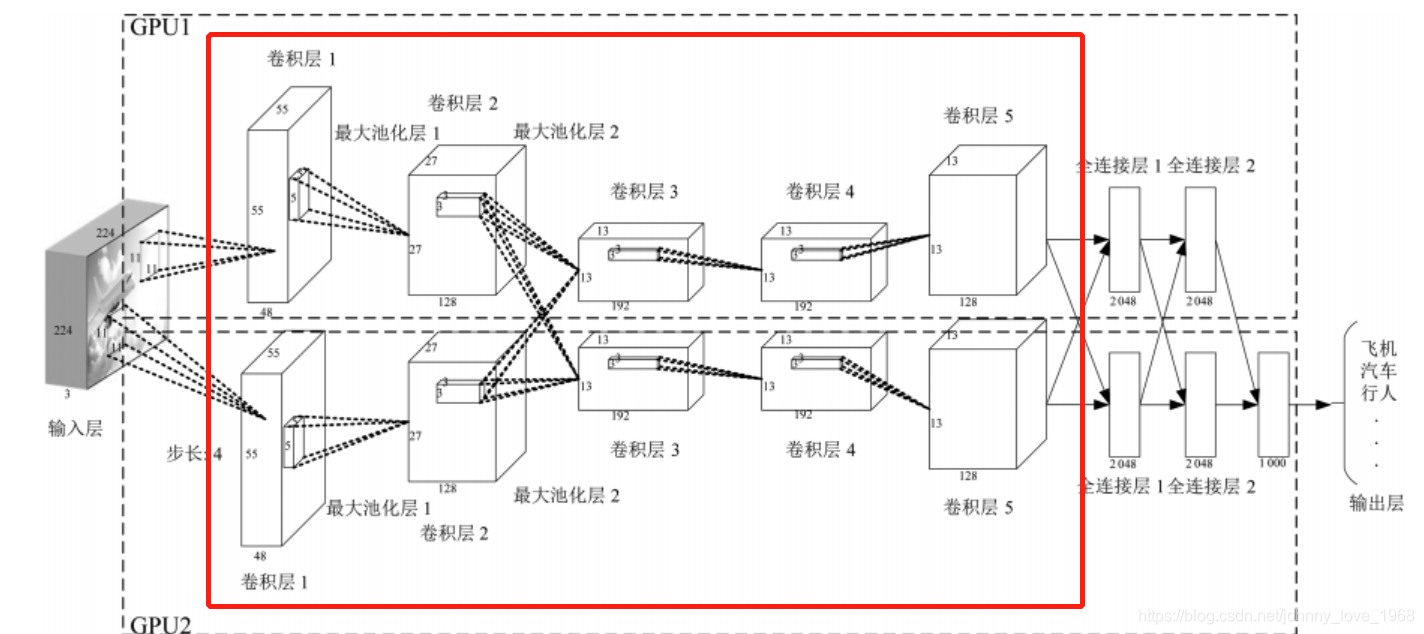

二、AlexNet (2012)：深度学习复兴的里程碑

论文：《ImageNet Classification with Deep Convolutional Neural Networks》

2.1 关键参数

AlexNet(
  features=Sequential(
    Conv(11x11, 96, stride=4),
    ReLU(),
    MaxPool(3x3, stride=2),
    # ...共5个卷积层
  ),
  classifier=Sequential(
    Dropout(0.5),
    Linear(4096),
    # ...共3个全连接层
  )
)

2.2 重大创新

ReLU激活函数：解决梯度消失问题
Dropout正则化：首次在CNN中使用
双GPU并行：模型分布在两块GPU上
局部响应归一化(LRN)：增强特征对比度
数据增强：随机裁剪+水平翻转

2.3 性能表现

ImageNet Top-5错误率：15.3%
参数量：6,000万
训练时间：5-6天（GTX 580）

三、ZF Net (2013)：可视化理解的开端

论文：《Visualizing and Understanding Convolutional Networks》

3.1 改进重点

参数	AlexNet	ZF Net
第一层卷积核	11x11	7x7
第一层stride	4	2
中间层通道数	-	增加50%

3.2 主要贡献

反卷积网络：特征可视化技术
特征图分析：揭示各层学习规律
微调策略：证明迁移学习的有效性

影响：推动CNN可解释性研究

四、GoogLeNet (2014)：Inception的诞生

论文：《Going Deeper with Convolutions》

4.1 Inception模块v1

class Inception(nn.Module):
    def __init__(self, in_c):
        super().__init__()
        self.branch1 = Conv1x1(in_c, 64)
        self.branch2 = nn.Sequential(
            Conv1x1(in_c, 96),
            Conv3x3(96, 128)
        )
        self.branch3 = nn.Sequential(
            Conv1x1(in_c, 16),
            Conv5x5(16, 32)
        )
        self.branch4 = nn.Sequential(
            MaxPool3x3(),
            Conv1x1(in_c, 32)
        )

    def forward(self, x):
        return torch.cat([
            self.branch1(x),
            self.branch2(x),
            self.branch3(x),
            self.branch4(x)
        ], 1)

4.2 核心创新

多尺度特征融合：并行卷积路径
1x1卷积瓶颈：降维减少计算量
辅助分类器：缓解梯度消失
全局平均池化：替代全连接层

4.3 性能参数

参数量：500万（AlexNet的1/12）
Top-5错误率：6.67%

五、VGGNet (2014)：深度标准化典范

论文：《Very Deep Convolutional Networks for Large-Scale Image Recognition》

5.1 配置表（VGG16）

Layer Type	Configuration
Input	224x224 RGB
Conv3x3	64 channels ×2
MaxPool	2x2 stride 2
Conv3x3	128 channels ×2
MaxPool	2x2 stride 2
Conv3x3	256 channels ×3
MaxPool	2x2 stride 2
Conv3x3	512 channels ×3
MaxPool	2x2 stride 2
Conv3x3	512 channels ×3
MaxPool	2x2 stride 2
FC	4096 → 4096 → 1000

5.2 设计哲学

小卷积核原则：堆叠3x3卷积等效更大感受野
- 2个3x3卷积 ≈ 5x5感受野（参数量减少28%）
- 3个3x3卷积 ≈ 7x7感受野（参数量减少49%）
通道数翻倍规律：每次池化后通道数×2
全连接转卷积：可处理任意尺寸输入

影响：成为特征提取的标准骨架

六、ResNet (2015)：深度网络的突破

论文：《Deep Residual Learning for Image Recognition》

6.1 残差模块

数学表达：
$y = F(x, {W_i}) + x$

6.2 创新要点

残差学习：学习差值而非直接映射
批量归一化：加速训练收敛
瓶颈设计：1x1-3x3-1x1结构
预激活结构：BN-ReLU-Conv顺序

6.3 深度拓展

版本	层数	参数量	Top-5错误率
ResNet-34	34	21M	5.71%
ResNet-50	50	25M	5.25%
ResNet-152	152	60M	4.49%

影响：首次训练超过100层的网络

七、DenseNet (2017)：极致特征复用

论文：《Densely Connected Convolutional Networks》

7.1 密集连接机制

$x_l = H_l([x_0, x_1, ..., x_{l-1}])$
其中：

$[\cdot]$ 表示通道级联
$H_l$ 包含BN-ReLU-Conv(1x1)-Conv(3x3)

7.2 核心优势

减轻梯度消失：每层直连最终损失
增强特征传播：所有前面层特征复用
参数高效：增长率k=32即可实现高性能

7.3 性能对比

模型	Params	FLOPs	CIFAR-10 Error
DenseNet-121	8M	2.8G	4.51%
ResNet-164	17M	3.6G	5.46%

八、架构演进规律总结

深度化：从7层(LeNet)到1000+层
轻量化：参数量下降与计算效率提升
模块化：从单一层到Inception/Residual单元
连接创新：从链式到残差/密集连接
归一化演进：LRN → BN → LayerNorm

九、现代应用启示

骨架网络选择：
- 轻量级：MobileNetV3
- 高精度：EfficientNet
- 实时检测：YOLOv5

设计范式：

class ModernBlock(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv = nn.Sequential(
            # 深度可分离卷积
            ConvDW(3x3),
            # 注意力机制
            SEBlock(),
            # 残差连接
            SkipConnection()
        )

    def forward(self, x):
        return x + self.conv(x)
