i2c-tools-3.1.0的使用

      调试i2c设备时大家肯定会遇到i2c读写的问题，如何读取某个设备指定的寄存器？如何把值写入到该寄存器？想必这些很多人都会遇到。android本身没有这样的工具，所以只能自己写或者使用其他开源的codes。i2c-tools-3.1.0是在网上找到的一个相当合适的工具，所以我们可以好好利用，好的工具可以让我们开发事半工倍。

      其它就不用多说了，进入主题吧！

      i2c-tools-3.1.0代码很容易获取，网上一搜一大把。下面是code的结构，这里我主要分析tools这一块。

1：在tools目录下创建Android.mk文件，用于编译用。配好android环境后，使用mmm来编译i2c-tools，最后在out目录下system/bin生成i2cdetect、i2cset、i2cget、i2cdump。

LOCAL_PATH:= $(call my-dir)
# HAL module implemenation, not prelinked and stored in
# hw/<COPYPIX_HARDWARE_MODULE_ID>.<ro.board.platform>.so
include $(CLEAR_VARS)

LOCAL_SRC_FILES := i2cdetect.c i2cbusses.c

LOCAL_PRELINK_MODULE := false

LOCAL_MODULE_TAGS := optional

LOCAL_SHARED_LIBRARIES := liblog

LOCAL_MODULE := i2cdetect

include $(BUILD_EXECUTABLE)
########################################################################
include $(CLEAR_VARS)

LOCAL_SRC_FILES := i2cget.c i2cbusses.c util.c

LOCAL_PRELINK_MODULE := false

LOCAL_MODULE_TAGS := optional

LOCAL_SHARED_LIBRARIES := liblog

LOCAL_MODULE := i2cget

include $(BUILD_EXECUTABLE)
########################################################################
include $(CLEAR_VARS)

LOCAL_SRC_FILES := i2cset.c i2cbusses.c util.c

LOCAL_PRELINK_MODULE := false

LOCAL_MODULE_TAGS := optional

LOCAL_SHARED_LIBRARIES := liblog

LOCAL_MODULE := i2cset

include $(BUILD_EXECUTABLE)
########################################################################
include $(CLEAR_VARS)

LOCAL_SRC_FILES := i2cdump.c i2cbusses.c util.c

LOCAL_PRELINK_MODULE := false

LOCAL_MODULE_TAGS := optional

LOCAL_SHARED_LIBRARIES := liblog

LOCAL_MODULE := i2cdump

include $(BUILD_EXECUTABLE)

2:i2cdetect分析

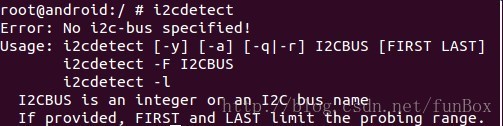

在终端输入i2cdetect显示帮助信息

#i2cdetect -l，列出系统可用的I2CBUS

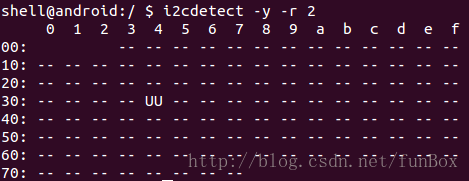

#i2cdetect -y -r 2，查看总线2挂在有哪些设备，可以从下面看出挂了0x34的设备

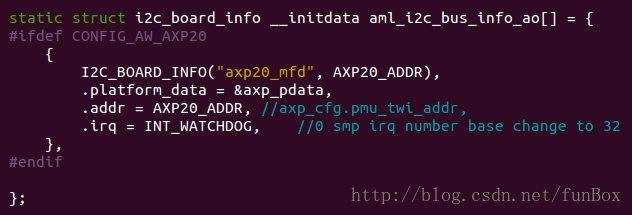

其中AXP20_ADDR定义为0x34，可以看出挂载的设备是PMU

3：i2cdump分析

# i2cdump -f -y 0 0x21

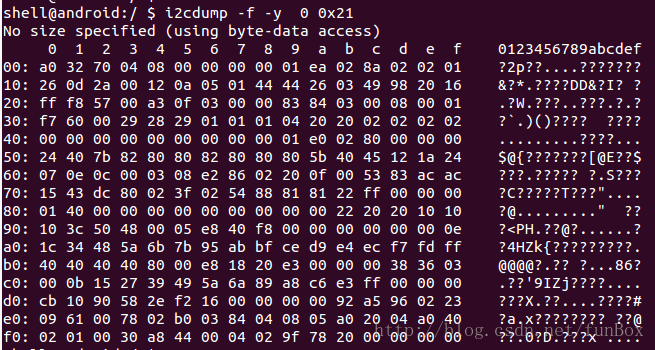

查看总线0上地址为0x21设备（GC0309）上的寄存器值，可以看出寄存器0上的值为0xa0，它表示该设备的Chip_ID

4:i2cget分析

# i2cget -f -y 0 0x21 0

读取总线0地址为0x21寄存器为0的值

5：i2cset分析

# i2cset -f -y 0 0x21 0x2e 1

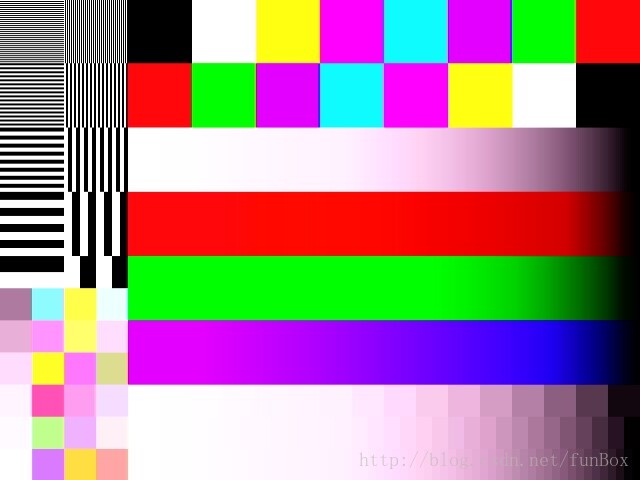

将总线0地址为0x21的寄存器0x2e写入1，从数据手册看的出来0x2e是用来调试的，写入1的话出现彩条图像，出来的效果如图。
