GB2312介绍及字库使用

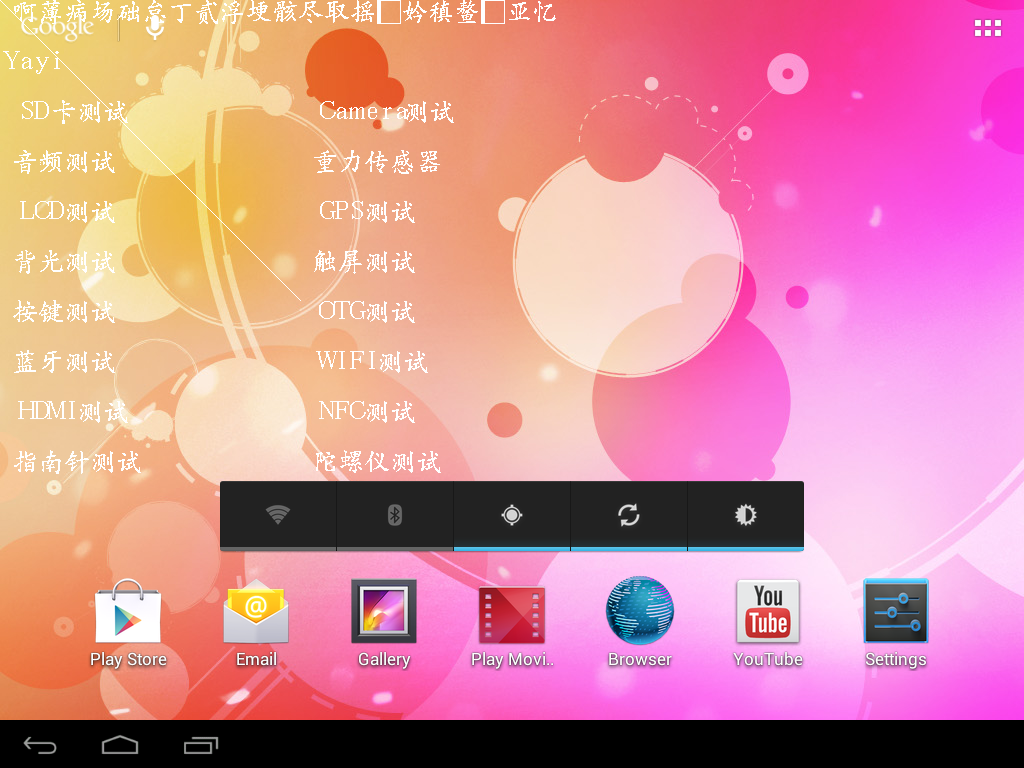

一：先上图看效果，下面截图是android上测试的结果“SD卡测试”、、“GPS测试”等字符都是24x24字库里面来的。

二：

 1）简介

     《信息交换用汉字编码字符集》是由中国国家标准总局1980年发布，1981年5月1日开始实施的一套国家标准，标准号是GB 2312—1980

GB2312 编码适用于汉字处理、汉字通信等系统之间的信息交换，通行于中国大陆；新加坡等地也采用此编码。中国大陆几乎所有的中文系统和国际化的软件都支持GB 2312。

基本集共收入汉字6763个和非汉字图形字符682个。整个字符集分成94个区，每区有94个位。每个区位上只有一个字符，因此可用所在的区和位来对汉字进行 编码，称为 区位码。

把换算成十六进制的 区位码加上2020H，就得到 国标码。 国标码加上8080H，就得到常用的计算机机内码。1995年又颁布了《汉字 编码扩展规范》（GBK）。GBK与GB 2312—1980国家标准所对应的内码标准兼容，同时在字汇一级支持ISO/IEC10646—1和GB 13000—1的全部中、日、韩（CJK）汉字，共计20902字。

    2）收录

GB 2312标准共收录6763个汉字，其中一级汉字3755个，二级汉字3008个；同时，GB 2312收录了包括 拉丁字母、 希腊字母、日文平假名及片假名字母、俄语西里尔字母在内的682个 全角字符。

GB 2312的出现，基本满足了汉字的计算机处理需要，它所 收录的汉字已经覆盖中国大陆99.75%的使用频率。

对于人名、 古汉语等方面出现的罕用字，GB 2312不能处理，这导致了后来 GBK及GB 18030汉字字符集的出现。

   3）分区表示

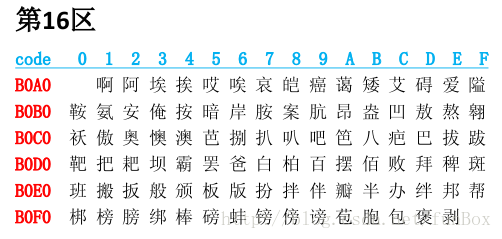

GB 2312中对所收汉字进行了“分区”处理，每区含有94个汉字/符号。这种表示方式也称为 区位码。

01-09区为特殊符号。

16-55区为一级汉字，按拼音排序。

56-87区为二级汉字，按部首/笔画排序。

10-15区及88-94区则未有 编码。

举例来说，“啊”字是GB2312之中的第一个汉字，它的 区位码就是1601。

   4）字节结构

在使用GB2312的程序中，通常采用EUC储存方法，以便兼容于ASCII。浏览器 编码表上的“GB2312”，通常都是指“ EUC-CN”表示法。

每个汉字及符号以两个字节来表示。第一个 字节称为“高位字节”（也称“区字节）”，第二个字节称为“低位字节”（也称“位字节”）。

“高位 字节”使用了0xA1-0xF7(把01-87区的区号加上0xA0)，“低位字节”使用了0xA1-0xFE(把01-94加上 0xA0)。 由于一级汉字从16区起始，汉字区的“高位 字节”的范围是0xB0-0xF7，“低位字节”的范围是0xA1-0xFE，占用的码位是 72*94=6768。其中有5个空位是D7FA-D7FE。

例如“啊”字在大多数程序中，会以两个 字节，0xB0（第一个字节） 0xA1（第二个字节）储存。 区位码=区 字节+位字节（与区位码对比：0xB0=0xA0+16,0xA1=0xA0+1）。





三：代码实现

其中用到的hkk.h库文件我已经上传的CSDN（http://download.csdn.net/detail/funbox/7650167）上面，有用到的朋友可以下载使用

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <stdio.h>
#include <unistd.h>
#include <math.h>
#include <string.h>
#include <stdlib.h>
#include <sys/mman.h>
#include <linux/fb.h>
#include <linux/android_pmem.h>
#include "hkk24.h"

typedef unsigned long  U32;
typedef unsigned short U16;
typedef unsigned char  U8;
U8* string_def[] = {{" SD卡测试"},{" Camera测试"},
                    {"音频测试"},{"重力传感器"},
                    {" LCD测试" },{" GPS测试"},
                    {"背光测试"},{"触屏测试"},
                    {"按键测试"},{" OTG测试"},
                    {"蓝牙测试"},{" WIFI测试"},
                    {" HDMI测试"},{" NFC测试"},
                    {"指南针测试"},{"陀螺仪测试"},
              };
/*
===============================================================================
 Function : PutPixel
 功能     ：画单个像素(一个点)
 入口参数 ：U16 x:点的X坐标
	   U16 y:点的y坐标
	   U16 c:点的颜色
===============================================================================
*/
void PutPixel(U16 x, U16 y)
{
     set_pixel(x, y, 0, 0, 255, 0);
}
/*
===============================================================================
 Function : WriteHZ24
 功能	  ：画中文24点阵汉字
 入口参数 ：U16 x:汉字X坐标
 	   U16 y:汉字Y坐标
 	   U16 c:汉字颜色
 	   U16 bk_c:汉字背景颜色
 	   U32 addr:汉字所在地址
===============================================================================
*/
void WriteHZ24(U16 x, U16 y, U16 c, U16 bk_c, U32 addr)
{
	U16 i16, j16, zg;
	U32 mask, buf;
	U8 const *pZK;

	pZK = &HZ24KFont[addr];

	for(i16=0; i16<24; i16++)
	{
		buf= pZK[3*i16]<<16 | pZK[3*i16 + 1]<<8 | pZK[3*i16 + 2];
		mask = 0x800000;
		for(j16=0; j16<24; j16++)
		{
			if(buf & mask)
			{
				PutPixel(x+j16,y+i16);
			}
			else
			{
				 //*addr_ptr = bk_c;  //??????????????
			}
			mask = mask >> 1;
		}
	}
}

/*
===============================================================================
 Function : WriteEN24
 功能	  ：画英文24*16点阵汉字
 入口参数 ：U16 x:汉字X坐标
 	   U16 y:汉字Y坐标
   	   U16 c:汉字颜色
 	   U16 bk_c:汉字背景颜色
 	   U32 addr:英文所在地址
===============================================================================
*/
void WriteEN24(U16 x, U16 y, U16 c, U16 bk_c, U32 addr)
{
	U16  i16, j16, zg;
	U32  mask, buf;
	U8 const *pZK;

	pZK = &ENG24Font[addr];

	for(i16=0; i16<24; i16++)
	{
		  buf= pZK[2*i16]<<8 | pZK[2*i16 + 1];
		  mask = 0x8000;
		  for(j16=0; j16<24; j16++)
		  {
			  if(buf & mask) {
				  PutPixel(x+j16,y+i16);
			  } else {
				 //*addr_ptr = bk_c;
			  }
		  }
                  mask = mask >> 1;
	}
}

/*
===============================================================================
 Function : Lcd_Put24
 功能     ：画24点阵的文字
 入口参数 ：U16 x:文字X坐标
 	   U16 y:文字Y坐标
 	   U16 c:文字颜色
 	   U16 bk_c:文字背景颜色
 	   U8* string:文字内容
===============================================================================
*/
void Lcd_Put24(U16 x, U16 y, U16 c, U16 bk_c, U8* string)
{
  U8  i8;
  U16 Block, Pos;
  U16  nm;
  U32 addr;
  U8 size;
   //printf("Lcd_Put24 string = %s\n",string);
   size = strlen(string);
    for(i8 = 0;i8 < size;i8++)
    {
        printf("string[%d]:%x\n",i8,string[i8]);
    }
    for(i8=0; i8<size; i8++)
    {

      if(string[i8]==0)
         break;
      if(string[i8]>128)
      {
          nm = 0;
          Block = string[i8];
          Pos   = string[++i8];
          nm = Block<<8|Pos;
          //nm = 0xb0a1;
          printf("nm = 0x%x\n",nm);
	  //addr = (((nm>>8) - 0x0b0 )*94 + ((nm&0x00ff) - 0xa1  )+1410)*72;
          addr = (((nm>>8) - 0xa1 )*94 + ((nm&0x00ff) - 0xa1))*72;
	  WriteHZ24(x+i8*13, y, c, bk_c, addr);
      } else {
	    addr = (2*94+(string[i8]-0x21))*72;
	    WriteHZ24(x+i8*15, y,c,bk_c,addr);
	    //addr = (string[i8]-0x20)*48;
	    //WriteEN24(x+i8*13, y,c,bk_c,addr);
     }
   }
}
int main(int argc, char ** argv)
{
    U8 i8;
    gr_init();
    draw_line(0,0,300,300);
    Lcd_Put24(0,0,0,0,"啊薄病场础怠丁贰浮埂骸尽取摇堋妗稹鳌齄亚忆");
    Lcd_Put24(0,50,0,0,"Yayi");
    for(i8 = 0;i8 < 8;i8++) {
       Lcd_Put24(0,100+i8*50,0,0,string_def[i8*2]);
       Lcd_Put24(300,100+i8*50,0,0,string_def[i8*2+1]);
    }
    exit(EXIT_SUCCESS);
}
