二维码原理

由来

常见的二维码QR Code在1994年由日本的腾弘原发明，由条形码发展而来，相比条形码，存储能力大大提升了。

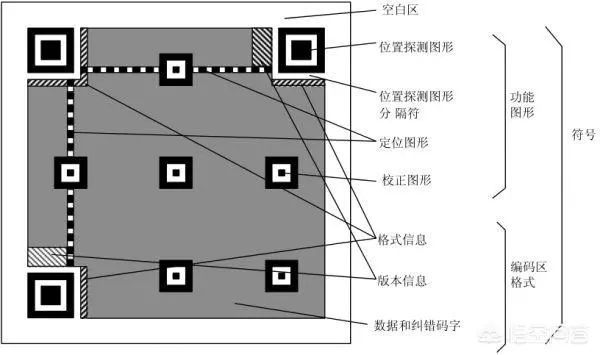

二维码组成和各部分含义

生成过程

1.Position Detection Pattern

首先，先把Position Detection图案画在三个角上。（无论Version如何，这个图案的尺寸就是这么大）

然后，再把Alignment图案画上（无论Version如何，这个图案的尺寸就是这么大）

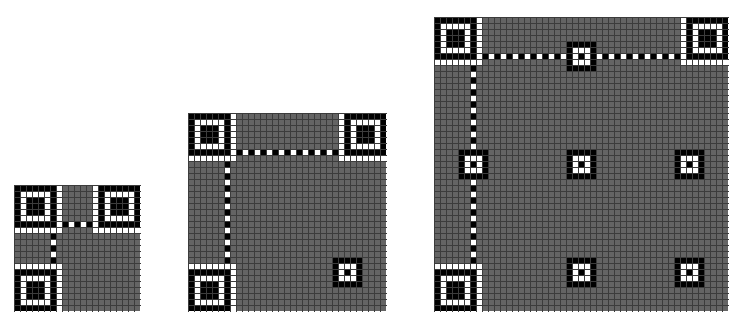

2.Timing Pattern

接下来是Timing Pattern的线。Timing Patterns也是用于定位的。原因是二维码有40种尺寸，尺寸过大了后需要有根标准线，不然扫描的时候可能会扫歪了。

3.Format Information

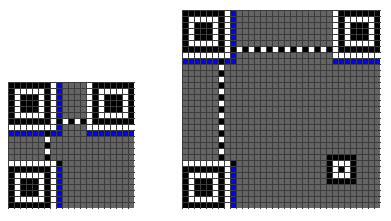

再接下来是Formation Information，下图中的蓝色部分。

Format Information是一个15个bits的信息，每一个bit的位置如下图所示：（注意图中的Dark Module，那是永远出现的）

4.Version Information

再接下来是Version Information（版本7以后需要这个编码），下图中的蓝色部分。

Version Information一共是18个bits，其中包括6个bits的版本号以及12个bits的纠错码.

5.数据和数据纠错码

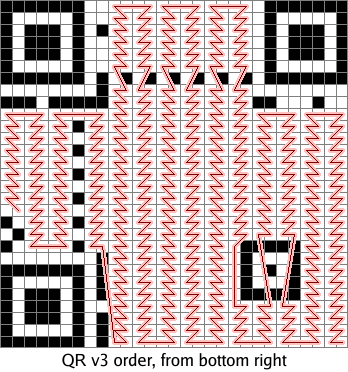

然后是填接我们的最终编码，最终编码的填充方式如下：从左下角开始沿着红线填我们的各个bits，1是黑色，0是白色。如果遇到了上面的非数据区，则绕开或跳过。

6.掩码图案

这样下来，我们的图就填好了，但是，也许那些点并不均衡，如果出现大面积的空白或黑块，会告诉我们扫描识别的困难。所以，我们还要做Masking操作，QR的Spec中说了，QR有8个Mask你可以使用。选择一个合适的Mask也是有算法的。

下面是Mask后的一些样子，我们可以看到被某些Mask XOR了的数据变得比较零散了。

大功告成！

更多技术细节，参考https://www.cnblogs.com/alantu2018/p/8504373.html
